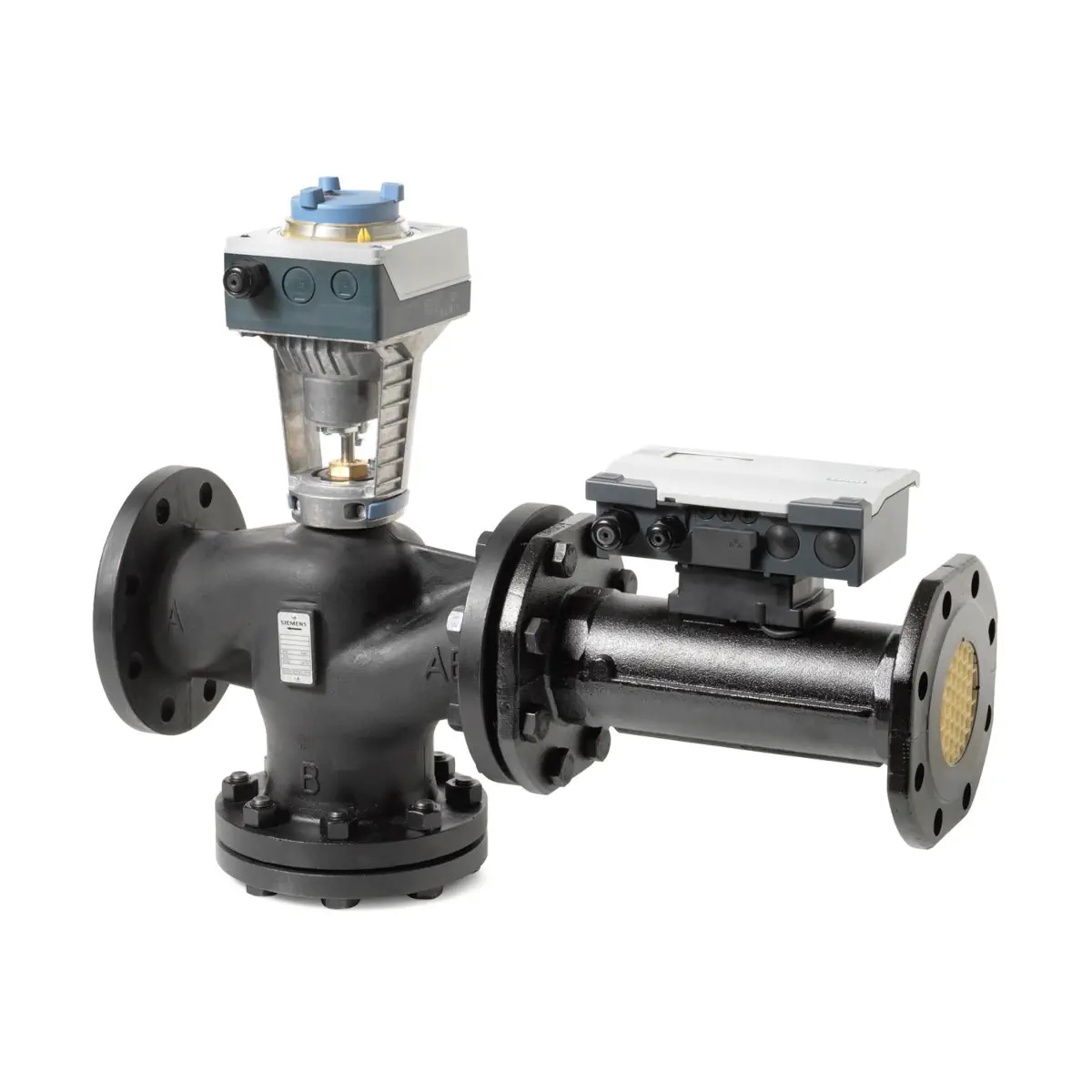

EVF4U20A080 Zawór inteligentny przelotowy kołnierzowy, PN16, DN80, kvs 48 [m3/h]

EVF4U20A080 to inteligentny, 2-drogowy zawór regulacyjny DN80 z serii Siemens Intelligent Valve w wykonaniu kołnierzowym. Urządzenie łączy funkcję elektronicznego zaworu PICV z dynamiczną regulacją przepływu, ultradźwiękowym pomiarem przepływu oraz możliwością pomiaru mocy i energii cieplnej/chłodniczej przy użyciu pary czujników temperatury. Model o nominalnym przepływie 48 m³/h przeznaczony jest do instalacji HVAC średniej i dużej mocy, w których liczą się stabilność pracy, precyzyjna regulacja oraz integracja z systemami automatyki budynkowej.

Zastosowanie

• Instalacje ogrzewania i chłodzenia w budynkach komercyjnych i użyteczności publicznej (DN80).
• Obiegi z wymiennikami ciepła, centralami wentylacyjnymi, nagrzewnicami i chłodnicami wodnymi.
• Układy wymagające dynamicznego równoważenia hydraulicznego przy zmiennym ciśnieniu w instalacji.
• Systemy, w których konieczny jest pomiar przepływu, temperatury oraz zużytej energii cieplnej/chłodniczej.
• Instalacje wodne oraz instalacje z mieszaninami woda–glikol etylenowy w typowych zakresach stężeń stosowanych w HVAC.

Najważniejsze cechy

• Inteligentny zawór PICV – pełni funkcję zaworu regulacyjnego i równoważącego, utrzymując zadany przepływ przy zmiennym ciśnieniu w instalacji.
• Nominalny przepływ V̇₁₀₀ = 48 m³/h przy w pełni otwartym zaworze, z możliwością ograniczenia nastawy przepływu.
• Ultradźwiękowy pomiar przepływu – wysoka dokładność i powtarzalność pomiaru, brak elementów ruchomych narażonych na zużycie.
• Pomiar energii – para czujników temperatury umożliwia obliczanie mocy chwilowej oraz energii cieplnej/chłodniczej w obiegu.
• Wykonanie kołnierzowe DN80 – przeznaczone do instalacji wodnych z przyłączami PN16.
• Napęd zaworu współpracujący z siłownikiem liniowym dedykowanym do serii EVF4U20 (DN65 i DN80), sterowany sygnałem analogowym.
• Standardowe sygnały sterujące – DC 0–10 V, 2–10 V lub 4–20 mA, zasilanie AC/DC 24 V.
• Zalecenie dla pracy cichej: ograniczenie różnicy ciśnień na zaworze do ok. 200 kPa.

Dane techniczne EVF4U20A080

• Typ: EVF4U20A080
• Średnica nominalna: DN80, przyłącza kołnierzowe
• Nominalny przepływ V̇₁₀₀: 48 m³/h
• Minimalny przepływ minV̇_max: 2,4 m³/h
• Wymagany spadek ciśnienia dla V̇₁₀₀: Δp_V100 = 36 kPa
• Spadek ciśnienia przy 50% V̇₁₀₀: Δp_V50 = 9 kPa
• Maksymalna różnica ciśnień na torze regulacyjnym: Δp_max = 1200 kPa
• Wartość kvs : 80 m³/h (dla wody 5…30 °C, Δp = 100 kPa)
• Medium: woda instalacyjna oraz woda z dodatkiem glikolu etylenowego (zgodnie z zaleceniami producenta w zakresie stężeń dla instalacji HVAC)
• Napięcie zasilania: AC/DC 24 V
• Sygnał sterujący: DC 0–10 V, 2–10 V lub 4–20 mA

Wymagane akcesoria

• Przeciwkołnierze DN80, śruby montażowe i uszczelki – wymagane do włączenia zaworu w instalację (nie są częścią zestawu).
• Kieszenie ochronne i tuleje spawalnicze – jeśli czujniki temperatury mają być montowane w kieszeniach w rurociągu, a nie bezpośrednio w medium.
• Dodatkowa armatura instalacyjna (zawory odcinające, odpowietrzniki, złączki itp.) – dobierana zgodnie z projektem instalacji.

Zakres dostawy

• Kompletna jednostka Flanged Intelligent Valve EVF4U20A080, obejmująca:
  • kontroler Intelligent Valve,
  • siłownik zaworu,
  • wbudowany ultradźwiękowy czujnik przepływu,
  • 2-drogowy zawór regulacyjny kołnierzowy DN80,
  • zestaw montażowy łączący wszystkie elementy w jedną jednostkę,
  • parę czujników temperatury (Pt1000) – do montażu bezpośredniego w rurociągu lub w wersji z kieszeniami ochronnymi, w zależności od wariantu wykonania.
• Urządzenie dostarczane jest bez przeciwkołnierzy, uszczelek, elementów złącznych oraz tulei spawalniczych do kieszeni czujników – należy zamówić je osobno.

Podsumowanie

EVF4U20A080 to kołnierzowy, inteligentny zawór regulacyjny Intelligent Valve DN80, przeznaczony do instalacji HVAC o średnich i dużych przepływach, w których wymagane są precyzyjna regulacja, dynamiczne równoważenie hydrauliczne oraz pomiar energii. Integracja zaworu PICV, siłownika, przepływomierza ultradźwiękowego, kontrolera oraz czujników temperatury w jednym urządzeniu upraszcza projektowanie i montaż układu, a także umożliwia dokładny nadzór nad parametrami pracy obiegu grzewczego lub chłodniczego. Dzięki obsłudze standardowych sygnałów sterujących, kołnierzowej konstrukcji DN80 oraz wysokim dopuszczalnym różnicom ciśnień, EVF4U20A080 jest odpowiednim wyborem do nowoczesnych, energooszczędnych instalacji w budynkach, w których kluczowe są stabilność, niezawodność oraz możliwość szczegółowego monitoringu i rozliczania energii.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt EVF4U20A080 posiada oznaczenie CE (zgodność z wymaganiami UE). W dokumentacji wskazano także zgodność z RoHS.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki i recyklingu zgodnie z lokalnymi oraz krajowymi przepisami. Przed utylizacją usunąć dane zapisane w urządzeniu, jeśli dotyczy.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio wykwalifikowane osoby, posiadające wiedzę z zakresu instalacji grzewczych i klimatyzacyjnych oraz znajomość obowiązujących norm i przepisów.
• Należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie wymagań bezpieczeństwa może prowadzić do obrażeń ciała i szkód materialnych.
• Urządzenie jest zasilane napięciem AC/DC 24 V. Podłączenia elektryczne należy wykonywać wyłącznie zgodnie z dokumentacją producenta, z wykorzystaniem obwodów SELV/PELV oraz właściwego zabezpieczenia zasilania.
• Produkt jest przeznaczony wyłącznie do zastosowań opisanych w dokumentacji technicznej producenta. Nieprawidłowe użycie może prowadzić do obrażeń, uszkodzenia produktu lub instalacji.
• Produkt należy stosować wyłącznie z dopuszczonym medium: wodą grzewczą/chłodniczą lub mieszaniną wody z glikolem etylenowym o stężeniu do 50%.
• Dopuszczalna temperatura medium dla EVF4U20A080 wynosi: dla wody 1...120°C, a dla mieszanin woda-glikol etylenowy od -10...90°C. Przekroczenie dopuszczalnych parametrów pracy może spowodować uszkodzenie urządzenia lub instalacji.
• Maksymalne dopuszczalne ciśnienie robocze oraz różnica ciśnień muszą być zgodne z dokumentacją producenta. Dla EVF4U20A080 maksymalna dopuszczalna różnica ciśnień wynosi 600 kPa. Praca poza zakresem dopuszczalnym może spowodować uszkodzenie zaworu lub instalacji.
• Przy wysokiej różnicy ciśnień należy zapobiegać kawitacji. Zbyt duża różnica ciśnień oraz niewłaściwe warunki pracy mogą powodować hałas, zużycie materiału i uszkodzenie elementów zaworu.
• Jeżeli w instalacji występuje różnica ciśnień 600 kPa, należy bezwzględnie przestrzegać środków bezpieczeństwa wskazanych przez producenta, w tym ograniczeń dotyczących płukania instalacji i warunków pracy zaworu.
• Przed przepływomierzem należy zachować prosty odcinek rurociągu o długości co najmniej 5 x DN, aby zapewnić deklarowaną dokładność pomiaru i regulacji.
• Należy bezwzględnie zachować prawidłowy kierunek przepływu wskazany strzałką na czujniku przepływu i korpusie zaworu. Nieprawidłowy kierunek montażu uniemożliwia prawidłową pracę urządzenia.
• Nie montować urządzenia w najwyższym punkcie instalacji, aby zapobiec gromadzeniu się pęcherzyków powietrza w przepływomierzu.
• Producent zaleca montaż w przewodzie powrotnym. Zmniejsza to obciążenie temperaturowe elementów i ogranicza ich zużycie.
• W celu zwiększenia niezawodności i trwałości urządzenia zaleca się montaż filtra lub sita w kierunku przepływu przed wymiennikiem ciepła.
• Dla medium o temperaturze powyżej 90°C sterownik nie może być montowany bezpośrednio na czujniku przepływu; należy zastosować montaż zdalny na ścianie z użyciem odpowiedniego uchwytu producenta.
• W przypadku pracy przy temperaturach medium poniżej 0°C dla siłownika stosowanego w EVF4U20A080 wymagany jest element grzejny trzpienia ASZ6.6, aby zapobiec zamarznięciu zaworu.
• Uwaga na gorące elementy. Element grzejny trzpienia może powodować ryzyko oparzenia oraz ryzyko pożaru przy braku właściwej cyrkulacji powietrza. Nie izolować siłownika ani trzpienia zaworu i przed dotknięciem upewnić się, że element jest schłodzony.
• Urządzenie należy montować wyłącznie w dopuszczalnych pozycjach montażowych określonych w dokumentacji producenta. Nieprawidłowa pozycja montażu może spowodować nieprawidłowe działanie lub uszkodzenie produktu.
• Obudowa i przepusty kablowe muszą być prawidłowo zamknięte po zakończeniu podłączeń, aby zachować wymagany stopień ochrony IP54.
• Podczas montażu i podłączania należy chronić produkt przed dostępem osób nieuprawnionych, w szczególności dzieci.
