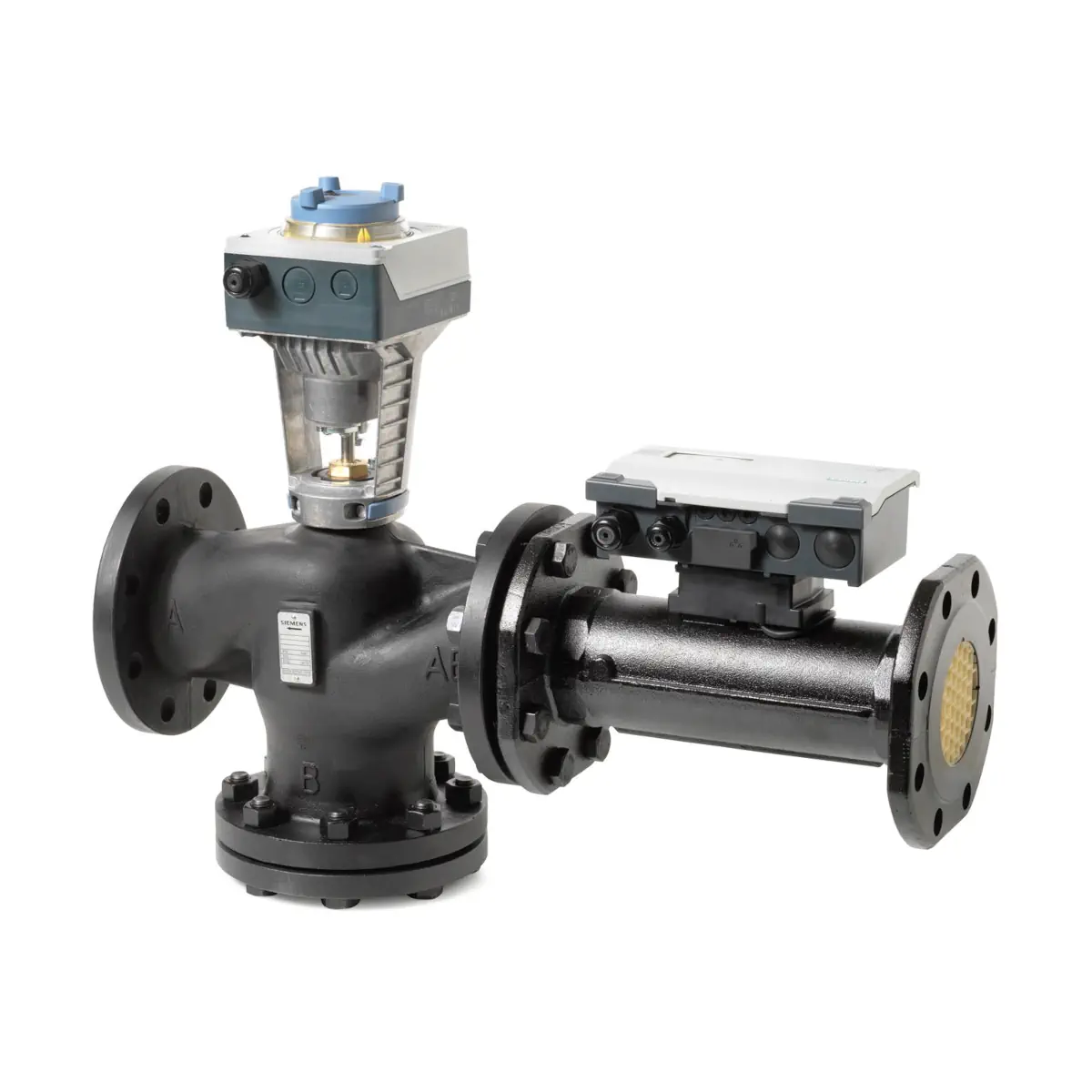

EVF4U20A100 Zawór inteligentny przelotowy kołnierzowy, PN16, DN100, kvs 75 [m3/h]

EVF4U20A100 to inteligentny, 2-drogowy zawór regulacyjny DN100 z serii Siemens Intelligent Valve w wykonaniu kołnierzowym. Urządzenie łączy funkcję elektronicznego zaworu PICV z dynamiczną regulacją przepływu, ultradźwiękowym pomiarem przepływu oraz możliwością pomiaru mocy i energii cieplnej/chłodniczej przy użyciu pary czujników temperatury. Model o nominalnym przepływie 75 m³/h przeznaczony jest do dużych instalacji HVAC, w których liczą się wysoka wydajność, stabilność pracy oraz integracja z systemami automatyki budynkowej.

Zastosowanie

• Duże instalacje ogrzewania i chłodzenia w obiektach komercyjnych i przemysłowych (DN100).
• Układy z wymiennikami ciepła, centralami klimatyzacyjnymi, nagrzewnicami i chłodnicami.
• Systemy wymagające dynamicznego równoważenia hydraulicznego przy zmiennym ciśnieniu w instalacji.
• Instalacje, w których potrzebny jest pomiar przepływu, temperatury oraz obliczanie energii dostarczanej do odbiorników.
• Układy z medium w postaci wody lub mieszanin woda–glikol etylenowy (20–50%).

Najważniejsze cechy

• Inteligentny zawór PICV – zawór regulacyjny i równoważący w jednym urządzeniu, utrzymujący zadany przepływ przy zmiennym ciśnieniu.
• Ultradźwiękowy pomiar przepływu – wysoka dokładność i powtarzalność pomiaru, brak elementów ruchomych narażonych na zużycie.
• Pomiar energii – przy zastosowaniu pary czujników temperatury możliwe jest obliczanie mocy chwilowej i energii cieplnej/chłodniczej w obiegu.
• Kompletna jednostka Intelligent Valve – zawór kołnierzowy DN100 zintegrowany z siłownikiem, przepływomierzem ultradźwiękowym, kontrolerem oraz czujnikami temperatury.
• Integracja z BMS – możliwość pracy w systemach automatyki budynkowej poprzez standardowe sygnały sterujące (0–10 V, 2–10 V, 4–20 mA).
• Kołnierzowe przyłącza DN100 – przeznaczone do zastosowań w dużych instalacjach rurowych.

Dane techniczne EVF4U20A100

• Typ: EVF4U20A100
• Średnica nominalna: DN100
• Nominalny przepływ V̇₁₀₀: 75 m³/h
• Minimalny przepływ (minV̇_max): 3,75 m³/h
• Δp_V100 (min. różnica ciśnień dla V̇₁₀₀): 44 kPa
• Δp_V50 (spadek ciśnienia przy 50% V̇₁₀₀): 11 kPa
• kvs: 113 m³/h
• Medium: woda lub mieszaniny woda–glikol etylenowy 20–50%
• Zasilanie: AC/DC 24 V
• Sygnał sterujący: DC 0–10 V, DC 2–10 V lub 4–20 mA
• Czas pozycjonowania siłownika: 120 s

Wymagane akcesoria

• Przeciwkołnierze DN100, śruby montażowe i uszczelki – elementy przyłączeniowe od strony instalacji (nie są częścią zestawu).
• Tuleje spawalnicze i kieszenie ochronne dla czujników temperatury – wymagane, jeśli czujniki mają być montowane w kieszeniach w rurociągu.
• Dodatkowa armatura instalacyjna (zawory odcinające, złączki, odpowietrzniki itp.) – dobierana zgodnie z projektem instalacji.

Zakres dostawy

• Kompletna jednostka Flanged Intelligent Valve EVF4U20A100, obejmująca:
  • kontroler Intelligent Valve,
  • siłownik zaworu,
  • ultradźwiękowy czujnik przepływu,
  • 2-drogowy zawór regulacyjny kołnierzowy DN100,
  • zestaw montażowy łączący wszystkie elementy w jedną jednostkę,
  • parę czujników temperatury (Pt1000) – w wersji do montażu bezpośredniego w rurociągu lub jako zestaw z kieszeniami ochronnymi (zgodnie z wykonaniem).
• Urządzenie dostarczane jest bez przeciwkołnierzy, uszczelek, elementów złącznych oraz tulei spawalniczych do kieszeni czujników – należy zamówić je osobno.

Podsumowanie

EVF4U20A100 to inteligentny zawór regulacyjny Intelligent Valve DN100 do dużych instalacji HVAC, łączący funkcję zaworu PICV, siłownika, przepływomierza ultradźwiękowego, kontrolera oraz czujników temperatury w jednym urządzeniu. Zapewnia on precyzyjną regulację przepływu, dynamiczne równoważenie hydrauliczne oraz pomiar przepływu, temperatury, mocy i energii w obiegu grzewczym lub chłodniczym. Dzięki sygnałom sterującym 0–10 V / 2–10 V / 4–20 mA oraz konstrukcji przeznaczonej do dużych przepływów, EVF4U20A100 jest odpowiednim wyborem do nowoczesnych, energooszczędnych układów grzewczo-chłodniczych w obiektach o dużej mocy zainstalowanej, gdzie wymagana jest wysoka dokładność regulacji i pełna kontrola parametrów pracy instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE). Dla tego modelu dostępna jest deklaracja zgodności UE producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego zgodnie z lokalnymi przepisami. Przed utylizacją usunąć ewentualne dane zapisane w urządzeniu.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowani specjaliści z zakresu instalacji grzewczych i klimatyzacyjnych, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Urządzenie elektryczne niskonapięciowe zasilane AC/DC 24 V. Przed rozpoczęciem montażu, podłączania lub prac serwisowych należy odłączyć zasilanie. Należy stosować właściwe zabezpieczenie obwodu zasilania zgodnie z dokumentacją producenta.
• Produkt jest przeznaczony wyłącznie do zastosowań zgodnych z dokumentacją techniczną producenta. Nieprawidłowe użycie może spowodować zagrożenie dla osób oraz uszkodzenie produktu lub instalacji.
• Urządzenie należy instalować wyłącznie wewnątrz budynków, w miejscach chronionych przed wpływami atmosferycznymi. Stopień ochrony obudowy IP54 obowiązuje wyłącznie przy prawidłowo zamkniętej obudowie i poprawnie wykonanych przepustach kablowych.
• Nie otwierać ani nie modyfikować urządzenia poza zakresem czynności przewidzianych w dokumentacji producenta. Nieprawidłowy montaż lub ingerencja w produkt mogą spowodować utratę ochrony i nieprawidłowe działanie.
• Należy bezwzględnie zachować prawidłowy kierunek przepływu medium zgodny ze strzałką na czujniku przepływu i korpusie zaworu. Nieprawidłowy kierunek przepływu uniemożliwia prawidłową pracę urządzenia.
• Nie instalować urządzenia w najwyższym punkcie instalacji, ponieważ w przepływomierzu mogą gromadzić się pęcherze powietrza, co może powodować błędny pomiar i nieprawidłową pracę.
• Przed czujnikiem przepływu należy zapewnić prosty odcinek rurociągu o długości co najmniej 5 x DN, aby zachować deklarowaną dokładność pomiaru i regulacji.
• Zaleca się montaż filtra lub osadnika na dopływie do wymiennika, aby zwiększyć niezawodność i trwałość urządzenia.
• Dla optymalnej pracy urządzenie należy montować na powrocie instalacji. Przy temperaturze medium powyżej 90 °C sterownik nie może być montowany bezpośrednio na czujniku przepływu i powinien być zamontowany zdalnie na ścianie z użyciem odpowiedniego uchwytu producenta.
• Dopuszczalne media dla modelu EVF4U20A100: woda grzewcza/chłodnicza oraz mieszaniny wody z glikolem etylenowym o stężeniu do 50%. Stosowanie innych mediów jest niedozwolone.
• Dopuszczalna temperatura medium dla modelu EVF4U20A100 wynosi: dla wody 1...120 °C, a dla mieszanin wody z glikolem etylenowym -10...90 °C. Przekroczenie dopuszczalnych wartości może spowodować uszkodzenie urządzenia lub instalacji.
• Przy pracy z medium o temperaturze poniżej 0 °C należy stosować wymagane przez producenta środki ochronne przeciw zamarzaniu elementów wykonawczych. Należy zapewnić swobodną cyrkulację powietrza wokół elementów grzewczych i nie wolno ich izolować.
• Podczas pracy z gorącym lub zimnym medium istnieje ryzyko poparzenia, odmrożenia lub kondensacji. Przed dotknięciem elementów instalacji należy upewnić się, że ich temperatura jest bezpieczna.
• Model EVF4U20A100 jest zaworem kołnierzowym DN100. Montaż mechaniczny, dokręcanie połączeń i uszczelnianie należy wykonywać zgodnie z dokumentacją producenta, z użyciem właściwych elementów montażowych.
• Nie przekraczać dopuszczalnych parametrów pracy dla modelu EVF4U20A100, w szczególności dopuszczalnego ciśnienia roboczego, maksymalnej różnicy ciśnień oraz parametrów medium określonych przez producenta.
• Należy unikać zjawiska kawitacji. Nieprawidłowe warunki ciśnieniowe mogą prowadzić do zwiększonego hałasu, uszkodzenia materiału i skrócenia trwałości zaworu.
• Podłączenia sygnałowe i sterujące należy wykonywać zgodnie z dokumentacją producenta. Błędne okablowanie, niewłaściwe napięcie lub nieprawidłowe podłączenie czujników i siłownika mogą spowodować uszkodzenie urządzenia lub nieprawidłową pracę instalacji.
• W przypadku integracji z siecią Ethernet lub Modbus RTU należy stosować odpowiednie środki cyberbezpieczeństwa, w tym ograniczanie nieautoryzowanego dostępu, segmentację sieci i aktualizację oprogramowania zgodnie z zaleceniami producenta.
• Produkt jest bezobsługowy w zakresie normalnej eksploatacji. Wszelkie naprawy i czynności serwisowe powinny być wykonywane wyłącznie zgodnie z dokumentacją producenta.
