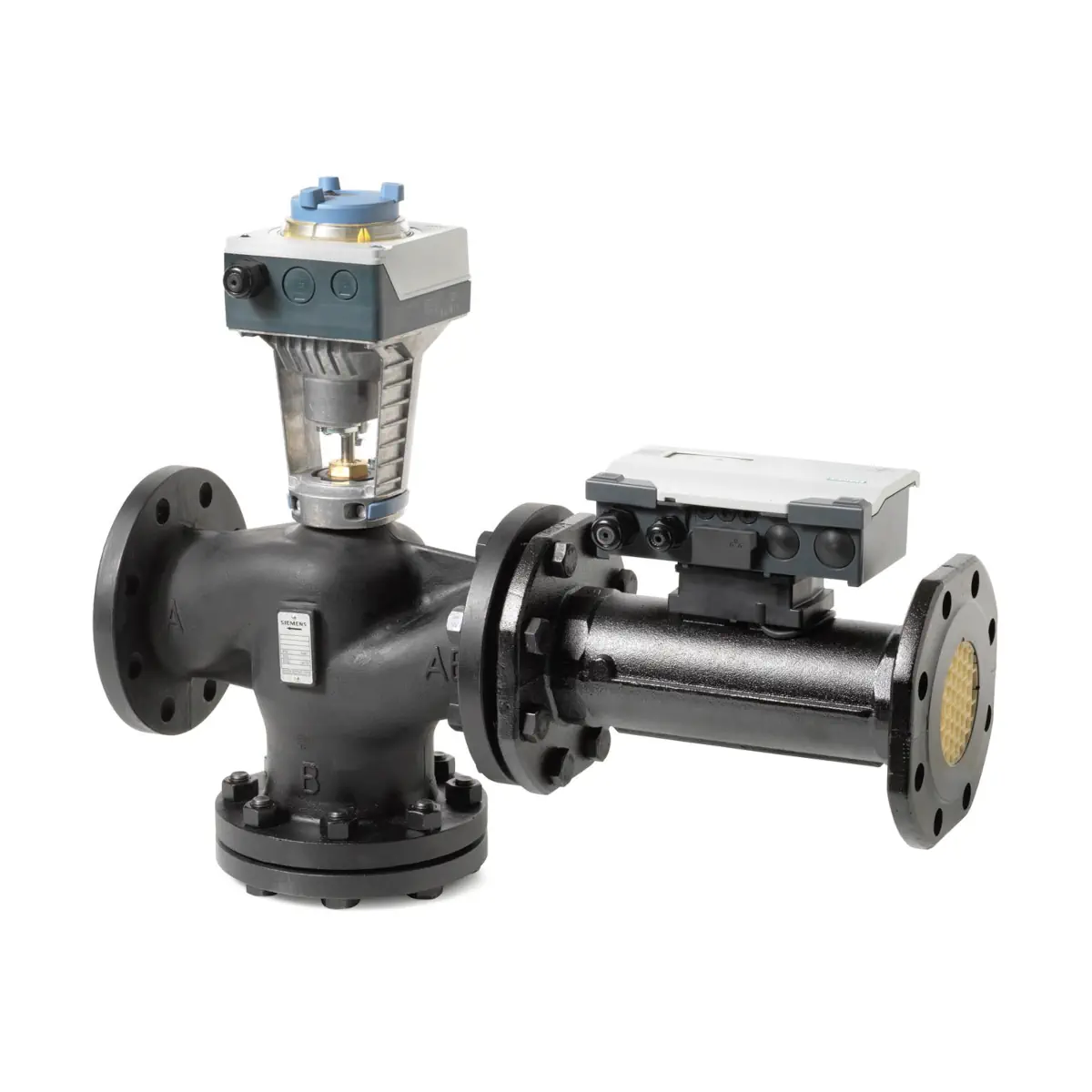

EVF4U20A125 Zawór inteligentny przelotowy kołnierzowy, PN16, DN125, kvs 120 [m3/h]

EVF4U20A125 to inteligentny, 2-drogowy zawór regulacyjny DN125 z serii Siemens Intelligent Valve w wykonaniu kołnierzowym. Urządzenie łączy funkcję elektronicznego zaworu PICV z dynamiczną regulacją przepływu, ultradźwiękowym pomiarem przepływu oraz możliwością pomiaru mocy i energii cieplnej/chłodniczej przy użyciu pary czujników temperatury. Model o nominalnym przepływie 120 m³/h przeznaczony jest do dużych instalacji HVAC, w których kluczowe są wysoka wydajność, stabilność pracy oraz integracja z systemami automatyki budynkowej.

Zastosowanie

• Duże instalacje ogrzewania i chłodzenia w budynkach komercyjnych i przemysłowych (DN125).
• Obiegi z wymiennikami ciepła, centralami klimatyzacyjnymi, nagrzewnicami i chłodnicami.
• Układy wymagające dynamicznego równoważenia hydraulicznego przy zmiennym ciśnieniu w instalacji.
• Systemy HVAC z pomiarem przepływu, temperatury oraz obliczaniem energii dostarczanej do odbiorników.
• Instalacje pracujące na wodzie lub mieszaninach woda–glikol etylenowy (20–50%).

Najważniejsze cechy

• Inteligentny zawór PICV – zawór regulacyjny i równoważący w jednym urządzeniu, utrzymujący zadany przepływ przy zmiennym ciśnieniu.
• Ultradźwiękowy pomiar przepływu – wysoka dokładność i powtarzalność pomiaru, brak elementów ruchomych podatnych na zużycie.
• Pomiar energii – przy zastosowaniu pary czujników temperatury możliwe jest wyznaczanie mocy chwilowej oraz energii cieplnej/chłodniczej w obiegu.
• Kompletna jednostka Intelligent Valve – zawór kołnierzowy DN125 zintegrowany z siłownikiem, przepływomierzem ultradźwiękowym i kontrolerem.
• Integracja z BMS – poprzez kontroler Intelligent Valve (np. BACnet IP, Modbus RTU, zależnie od konfiguracji systemu).
• Kołnierzowe przyłącza DN125 – ułatwiają montaż w dużych instalacjach rurowych PN16.

Dane techniczne EVF4U20A125

• Typ: EVF4U20A125
• Średnica nominalna: DN125
• Nominalny przepływ V̇₁₀₀: 120 m³/h
• Minimalny przepływ (minV̇_max): 6 m³/h
• Δp_V100 (min. różnica ciśnień dla V̇₁₀₀): 71 kPa
• Δp_V50 (spadek ciśnienia przy 50% V̇₁₀₀): 18 kPa
• kvs: 142 m³/h
• Maksymalna różnica ciśnień Δp_max: do 600 kPa (zgodnie z wymaganiami bezpieczeństwa dla serii EVF4U20A).
• Ciśnienie robocze ps: do 1600 kPa (PN16)
• Medium: woda lub mieszaniny woda–glikol etylenowy 20–50%
• Zasilanie: AC/DC 24 V
• Sygnał sterujący: DC 0–10 V, 2–10 V lub 4–20 mA
• Czas pozycjonowania: 120 s

Wymagane akcesoria

• Przeciwkołnierze DN125, śruby i uszczelki – elementy przyłączeniowe od strony instalacji (nie są zawarte w zestawie).
• Tuleje spawalnicze i kieszenie czujników – jeśli czujniki temperatury mają być montowane w kieszeniach w rurociągu.
• Dodatkowa armatura instalacyjna (zawory odcinające, odpowietrzniki, złączki) – dobierana zgodnie z projektem instalacji.

Zakres dostawy

• Kompletna jednostka inteligentny zawór kołnierzowy EVF4U20A125, obejmująca:
  • kontroler Intelligent Valve,
  • siłownik zaworu,
  • ultradźwiękowy czujnik przepływu,
  • 2-drogowy zawór regulacyjny kołnierzowy DN125,
  • zestaw montażowy łączący wszystkie elementy w jedną jednostkę,
  • parę czujników temperatury (Pt1000) – w wersji do montażu bezpośredniego lub z kieszeniami ochronnymi (w zależności od wariantu wykonania).
• Urządzenie dostarczane jest bez przeciwkołnierzy, uszczelek, śrub montażowych oraz tulei spawalniczych – należy zamówić je osobno.

Podsumowanie

EVF4U20A125 to kołnierzowy, inteligentny zawór regulacyjny Intelligent Valve DN125, przeznaczony do dużych instalacji HVAC, w których wymagane są wysokie przepływy, stabilna regulacja oraz dokładny pomiar parametrów pracy. Zintegrowanie zaworu PICV, siłownika, przepływomierza ultradźwiękowego, kontrolera oraz czujników temperatury w jednym urządzeniu umożliwia precyzyjną regulację przepływu, dynamiczne równoważenie hydrauliczne oraz obliczanie mocy i energii cieplnej/chłodniczej. Dzięki możliwości integracji z systemami BMS i pracy przy wysokich ciśnieniach roboczych, EVF4U20A125 idealnie sprawdzi się w nowoczesnych, energooszczędnych układach grzewczych i chłodniczych dużych obiektów.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE) oraz UKCA.
• Produkt zgodny z RoHS 2011/65/UE.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki i recyklingu zgodnie z lokalnymi i krajowymi przepisami. Przed utylizacją usunąć dane osobowe, jeśli mają zastosowanie.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio przeszkolone osoby posiadające specjalistyczną wiedzę z zakresu instalacji grzewczych, wentylacyjnych i klimatyzacyjnych oraz znajomość obowiązujących norm i przepisów.
• Należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprawidłowy montaż lub użytkowanie mogą spowodować obrażenia ciała oraz szkody materialne.
• Urządzenie jest przeznaczone wyłącznie do zastosowań opisanych w dokumentacji producenta. Stosowanie niezgodne z przeznaczeniem może prowadzić do uszkodzenia produktu lub instalacji oraz stwarzać zagrożenie dla użytkownika.
• Urządzenie elektryczne niskonapięciowe zasilane AC/DC 24 V. Podłączenia elektryczne należy wykonywać zgodnie z dokumentacją producenta. Wejścia i wyjścia są chronione przed błędnym okablowaniem AC/DC 24 V, jednak nie zwalnia to z obowiązku prawidłowego montażu.
• Produkt przeznaczony do montażu wewnątrz budynków, w miejscu osłoniętym od warunków atmosferycznych. Stopień ochrony obudowy IP54 jest zachowany wyłącznie przy prawidłowo zamkniętej i zamontowanej obudowie oraz poprawnym wykonaniu przepustów kablowych.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi od -5 °C do poniżej 55 °C, przy wilgotności 5...95% r.h., bez kondensacji.
• Model EVF4U20A125 jest przeznaczony do pracy z wodą chłodniczą i grzewczą oraz z mieszaninami wody z glikolem etylenowym o stężeniu do 50%. Dopuszczalna temperatura medium wynosi 1...120 °C dla wody oraz -10...90 °C dla mieszanin wody z glikolem etylenowym.
• Dopuszczalne ciśnienie robocze i różnica ciśnień muszą mieścić się w granicach określonych dla modelu EVF4U20A125 w dokumentacji producenta. Przekroczenie dopuszczalnych parametrów może doprowadzić do uszkodzenia urządzenia lub instalacji.
• Przy montażu należy bezwzględnie zachować prawidłowy kierunek przepływu wskazany strzałką na czujniku przepływu i korpusie zaworu. Nieprawidłowy kierunek przepływu uniemożliwia prawidłową pracę urządzenia.
• Nie montować urządzenia w najwyższym punkcie instalacji, ponieważ w przepływomierzu mogą gromadzić się pęcherzyki powietrza. Przed czujnikiem przepływu należy zapewnić prosty odcinek rury o długości co najmniej 5 x DN, aby zachować deklarowaną dokładność pomiaru i regulacji.
• Dla optymalnej pracy urządzenie należy montować na powrocie instalacji. W przypadku temperatur medium powyżej 90 °C czujnik przepływu należy montować na powrocie, a kontroler zamontować zdalnie, z dala od czujnika przepływu, z użyciem płyty ściennej EZU-WA.
• Zaleca się montaż filtra lub siatki filtracyjnej przed wymiennikiem ciepła, aby zwiększyć niezawodność i trwałość urządzenia.
• W modelu EVF4U20A125 stosowane są czujniki temperatury z tulejami ochronnymi. Tuleje ochronne i elementy montażowe należy zamontować zgodnie z dokumentacją producenta.
• Dla siłownika SAV61.00/HR przy temperaturze medium poniżej 0 °C wymagane jest zastosowanie elementu grzejnego trzpienia ASZ6.6, aby zapobiec zamarznięciu zaworu.
• Element grzejny trzpienia ASZ6.6 może powodować nagrzewanie części urządzenia. Nie wolno izolować siłownika ani trzpienia zaworu, ponieważ brak cyrkulacji powietrza może prowadzić do ryzyka pożaru. Przed dotknięciem należy upewnić się, że element grzejny całkowicie ostygł.
• Przy wysokiej prędkości medium i nieprawidłowych warunkach ciśnieniowych może wystąpić kawitacja, powodująca hałas i uszkodzenia materiału. Należy unikać przekroczenia dopuszczalnej różnicy ciśnień i zapewnić odpowiednie ciśnienie statyczne po stronie wylotowej zgodnie z dokumentacją producenta.
• Urządzenie należy montować wyłącznie w dopuszczalnych pozycjach montażowych określonych przez producenta. Nieprawidłowa pozycja montażu może prowadzić do błędów działania lub uszkodzenia urządzenia.
• Produkt zawiera interfejsy komunikacyjne Ethernet i Modbus RTU. Aby ograniczyć ryzyko cyberzagrożeń i nieautoryzowanego dostępu, urządzenie należy podłączać do sieci tylko wtedy, gdy jest to konieczne, oraz stosować odpowiednie środki bezpieczeństwa, takie jak zapory sieciowe, segmentacja sieci i aktualizacje oprogramowania.
• Do prawidłowej i bezpiecznej pracy konieczne jest zachowanie warunków transportu, przechowywania, montażu, uruchomienia i eksploatacji zgodnych z dokumentacją producenta.
