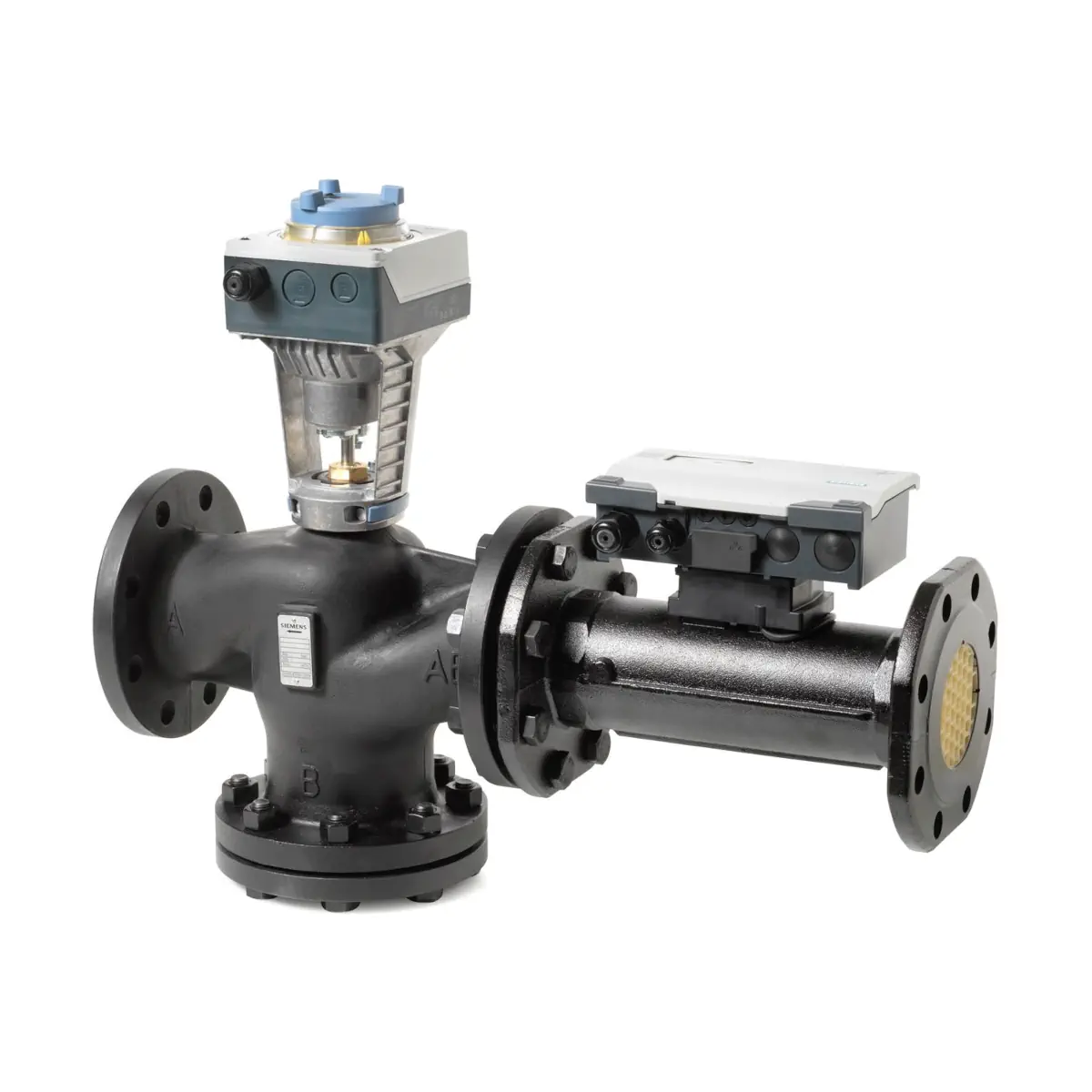

EVF4U20E100 Zawór inteligentny kołnierzowy, PN16, DN100, V100 75 [m3/h], współpracuje z SAV61.00/HR

EVF4U20E100 to kołnierzowy zawór inteligentny (PICV) Siemens ACVATIX™ z wbudowanym pomiarem przepływu, temperatury, mocy i energii, przeznaczony do instalacji HVAC (ogrzewanie, wentylacja, klimatyzacja) oraz do regulacji wstępnej. Model w wykonaniu DN 100 zapewnia dynamiczną, niezależną od ciśnienia regulację przepływu opartą na pomiarach z czujników oraz umożliwia integrację analogową (0/2…10 V DC, 4…20 mA) lub cyfrową przez BACnet IP.

Najważniejsze cechy

• Producent: Siemens
• Model: EVF4U20E100
• Symbol zamówieniowy: S55300-M108
• Typ: zawór inteligentny – zawór regulacyjny z funkcją pomiaru energii (PICV)
• Przyłącze: kołnierzowe wg ISO 7005-1
• DN: 100
• Nominalny przepływ V̇100: 75 m³/h
• Nastawiany przepływ (V̇max): 30…100% wartości V̇100
• Ultradźwiękowy pomiar przepływu: dokładność ±2%, minimalny przepływ mierzony 1% V̇100
• Pomiar temperatury: para sparowanych czujników zanurzeniowych Pt1000
• Integracja: BACnet IP (BACnet przez UDP/IP) oraz możliwość bezpośredniego przesyłania danych do Siemens Building Operator
• Funkcje ograniczeń: m.in. ograniczenie maks./min. przepływu, ograniczenie maks. mocy, ograniczenie min./maks. temperatury powrotu

Zastosowanie

EVF4U20E100 pracuje jako przelotowy zawór niezależny od ciśnienia (PICV) z ciągłym pomiarem przepływu objętościowego, temperatury oraz mocy/energii w instalacjach HVAC. Zawór może być włączony do obiegu regulacji temperatury analogowo lub cyfrowo; dane procesowe (np. przepływ, moc, temperatura zasilania i powrotu po stronie pierwotnej) mogą być odczytywane cyfrowo również przy sterowaniu analogowym.

Cztery aplikacje pracy (wybierane podczas uruchomienia)

• Dynamiczny zawór regulacyjny
• Regulator różnicy ciśnienia (z dodatkowym czujnikiem różnicy ciśnienia)
• Regulator temperatury zasilania (z dodatkowym czujnikiem temperatury zasilania strony wtórnej)
• Pogodowy regulator temperatury zasilania (w funkcji temperatury zewnętrznej)

Funkcje ograniczania przepływu oraz pomiaru energii są dostępne we wszystkich aplikacjach.

Budowa i zasada działania

• Przepływomierz ultradźwiękowy realizuje ciągły pomiar przepływu objętościowego.
• Para czujników Pt1000 mierzy temperaturę (zasilanie/powrót) do wyznaczania mocy i energii.
• Układ sterujący przetwarza sygnały z czujników, prowadzi dynamiczną regulację przepływu i realizuje integrację sieciową.
• Regulacja przepływu odbywa się przez sterowanie zaworem regulacyjnym z siłownikiem wysokiej rozdzielczości.

Tryby regulacji (w aplikacji „dynamiczny zawór regulacyjny”)

• Regulacja przepływu objętościowego (sygnał sterujący proporcjonalny do przepływu; 0% = zamknięty, 100% = V̇100)
• Regulacja położenia (położenie proporcjonalne do wartości zadanej; ograniczenie maks. przepływu pozostaje aktywne)
• Regulacja mocy (wartość zadana odnosi się do ograniczenia mocy względem mocy projektowej)

Charakterystyka przepływu (dla regulacji przepływu objętościowego)

• Liniowa
• Stałoprocentowa (zoptymalizowana w zakresie zamknięcia; ngl = 1…4)
• Zoptymalizowana pod wymiennik ciepła (kompensowana pod charakterystykę wymiennika ciepła)

Dane techniczne – EVF4U20E100

• Zasilanie: 24 V AC ±20% (19,2…28,8 V) / 24 V DC ±20% (19,2…28,8 V)
• Częstotliwość (AC): 50/60 Hz
• Pobór mocy (z podłączonymi urządzeniami peryferyjnymi): praca 8 W; położenie normalne 3,5 W; dobór 16 VA
• Dokładność regulacji: ±6%
• Dopuszczalne czynniki: woda zimna i ciepła
• Temperatura czynnika: 1…120 °C
• Ciśnienie robocze ps: 1600 kPa
• V̇100: 75 m³/h
• minV̇max: 22,5 m³/h
• ΔpV100: 44 kPa
• ΔpV50: 11 kPa
• Δpmax: 500 kPa
• Δps (ciśnienie zamknięcia): 1600 kPa
• kVS: 113 m³/h
• Minimalny przepływ mierzony: 1% wartości V̇100
• Dokładność pomiaru temperatury bezwzględnej: ±0,6 °C przy 20 °C; ±0,8 °C przy 60 °C (Pt1000 EN60751, klasa B)
• Dokładność pomiaru różnicy temperatury: ±0,2 K przy ΔT = 20 K
• Rozdzielczość pomiaru temperatury: 0,085 °C
• Certyfikat sprawdzenia prototypu (MID): Moduł B (DE-06-MI004-PTB011)
• Poziom nieszczelności: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 5; 0…0,03% wartości kVS
• Pozycja montażu: od pionowej do poziomej
• Korpus zaworu: żeliwo
• Trzpień / gniazdo / kula zaworu: stal nierdzewna
• Uszczelnienie trzpienia: EPDM
• Stopień ochrony obudowy: IP54 wg EN 60529
• Klasa izolacji: III (24 V AC/DC) wg EN 60730
• Warunki otoczenia (praca): -5…<55 °C; 5…95% r.h. (bez kondensacji); montaż wewnątrz pomieszczeń
• Masa: 61,6 kg

Moc odbiornika przy typowych różnicach temperatury (woda)

• ΔT 6 K: 522 kW
• ΔT 10 K: 870 kW
• ΔT 15 K: 1305 kW
• ΔT 20 K: 1740 kW

Interfejsy i sygnały

• Ethernet: 2 × RJ45 (ekranowane), 100BASE-TX (IEEE 802.3), 10/100 Mbps, autodetekcja
• Protokół: BACnet przez UDP/IP
• USB 2.0: Micro-B (1,5 Mbps i 12 Mbps), brak izolacji galwanicznej do ziemi
• Wejście wartości zadanej (X1): 0…10 V / 2…10 V / 4…20 mA
• Wyjście wartości aktualnej (X2): 0…10 V lub 4…20 mA

Zakres dostawy

EVF4U20E100 jest dostarczany jako komplet zawierający:

• układ sterujący zaworu inteligentnego,
• siłownik,
• zawór regulacyjny,
• przepływomierz,
• parę czujników temperatury z osłonami ochronnymi.

Urządzenie jest dostarczane bez śrub, bez przeciwkołnierzy i bez uszczelek.

Montaż i zalecenia projektowe

• Przed przepływomierzem należy zachować odcinek prosty L ≥ 5 × DN, aby zapewnić prawidłowy pomiar i dokładność regulacji.
• Oznaczone kierunki przepływu (strzałka na przepływomierzu i na zaworze) muszą być zgodne – w przeciwnym razie zawór nie będzie pracował prawidłowo.
• Nie montować zaworu inteligentnego w najwyższym punkcie instalacji (ryzyko gromadzenia pęcherzy powietrza w przepływomierzu).
• Obowiązuje zasada: najpierw pomiar, potem regulacja – przepływomierz musi być zlokalizowany przed zaworem regulacyjnym przy montażu kompaktowym.
• Dla optymalnej pracy zawór inteligentny powinien być montowany na powrocie.
• Zalecane jest zastosowanie filtra (np. ALX..) na przewodzie zasilającym do wymiennika ciepła.

Uruchomienie

• Konfiguracja i uruchomienie odbywają się przy pomocy aplikacji ABT Go (połączenie przez WLAN uruchamiane przyciskiem WLAN w urządzeniu).
• W aplikacji ustawia się m.in. zastosowanie (aplikację pracy), rodzaj regulacji, ograniczenia V̇max / V̇min, źródło wartości zadanej oraz charakterystykę przepływu.

Podsumowanie

Siemens EVF4U20E100 to inteligentny zawór kołnierzowy DN 100 łączący funkcję dynamicznej regulacji przepływu (PICV) z precyzyjnym pomiarem przepływu, temperatury, mocy i energii. Dzięki ultradźwiękowemu pomiarowi (±2%), sparowanym czujnikom Pt1000, funkcjom ograniczeń oraz integracji z automatyką przez BACnet IP stanowi kompletne rozwiązanie do efektywnego energetycznie sterowania i monitoringu instalacji HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do serii EVF4U20E.. i posiada zgodność UE (CE); dla układu sterującego ASE4U10E deklarowano również zgodność z dyrektywą radiową 2014/53/UE.
• Urządzenie wykorzystuje łączność radiową WLAN 2,4 GHz; moc nadawcza 17 dBm.
• Stopień ochrony obudowy: IP54 wyłącznie przy prawidłowo zamkniętej i uszczelnionej obudowie oraz poprawnie wykonanych przepustach kablowych i podłączeniach.
• Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowane osoby posiadające wiedzę techniczną z zakresu instalacji HVAC oraz znajomość obowiązujących norm i przepisów bezpieczeństwa.
• Przestrzegać krajowych zasad i odpowiednich regulacji bezpieczeństwa. Niestosowanie się do nich może skutkować obrażeniami osób i uszkodzeniem mienia.
• Urządzenie jest zasilane napięciem 24 V AC/DC i wymaga wykonania obwodów zgodnie z wymaganiami SELV/PELV. Podłączenia elektryczne wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Przed rozpoczęciem montażu lub podłączania należy odłączyć zasilanie. Nieprawidłowe okablowanie lub błędne podłączenie może spowodować uszkodzenie urządzenia, siłownika albo czujników.
• Urządzenie przeznaczone jest wyłącznie do instalacji wewnątrz pomieszczeń, z ochroną przed wpływami atmosferycznymi. Dopuszczalna temperatura otoczenia podczas pracy wynosi od -5 °C do poniżej 55 °C, przy wilgotności 5...95% r.h. bez kondensacji.
• Dopuszczalny czynnik roboczy: woda zimna lub ciepła. Dopuszczalna temperatura czynnika: 1...120 °C. Przy temperaturze czynnika powyżej 90 °C przepływomierz należy montować na powrocie; jeśli nie jest to możliwe, układ sterujący należy zamontować oddzielnie na ścianie przy użyciu odpowiednich akcesoriów producenta.
• Produkt EVF4U20E100 należy montować wyłącznie w dopuszczalnych pozycjach montażu przewidzianych przez producenta. Niedozwolona pozycja montażu może prowadzić do nieprawidłowej pracy lub uszkodzenia urządzenia.
• Nie montować urządzenia w najwyższym punkcie instalacji, aby w przepływomierzu nie gromadziły się pęcherze powietrza.
• Przed przepływomierzem należy zachować prosty odcinek rurociągu o długości co najmniej 5 x DN, aby zapewnić prawidłowy pomiar i dokładność regulacji.
• Oznaczone kierunki przepływu na przepływomierzu i zaworze muszą być zgodne. Nieprawidłowy kierunek montażu powoduje nieprawidłową pracę zaworu inteligentnego.
• Dla prawidłowej pracy należy stosować zasadę: najpierw pomiar, potem regulacja — przepływomierz musi być zlokalizowany przed zaworem regulacyjnym przy montażu kompaktowym.
• Zawór inteligentny powinien być montowany na powrocie instalacji, co ogranicza obciążenie temperaturowe komponentów i wspiera prawidłową pracę urządzenia.
• Zaleca się zastosowanie filtra na przewodzie zasilającym do wymiennika ciepła, aby zwiększyć niezawodność i trwałość urządzenia.
• Dla modelu EVF4U20E100 maksymalne dopuszczalne ciśnienie różnicowe w kanale regulacyjnym zaworu wynosi 500 kPa, maksymalne ciśnienie zamknięcia 1600 kPa, a dopuszczalne ciśnienie robocze 1600 kPa. Nie przekraczać podanych wartości.
• Połączenia kołnierzowe należy wykonywać zgodnie z instrukcją montażu producenta, z zachowaniem właściwej kolejności i momentów dokręcania. Nieprawidłowy montaż połączeń może spowodować nieszczelność instalacji lub uszkodzenie urządzenia.
• Przewody i złącza czujników, siłownika oraz Ethernetu należy prowadzić i mocować zgodnie z instrukcją producenta. Nie wolno pozostawiać nieprawidłowo wprowadzonych lub niedociśniętych elementów obudowy, ponieważ powoduje to utratę ochrony IP54.
• Przywrócenie ustawień fabrycznych usuwa parametry konfiguracji, ustawienia sieciowe, parametry uruchomieniowe i hasła. Operacja jest nieodwracalna i nie może zostać anulowana po uruchomieniu.
• Produkt może być stosowany wyłącznie do aplikacji opisanych w dokumentacji technicznej producenta. Stosowanie niezgodne z przeznaczeniem lub z nieprzewidzianymi produktami współpracującymi może powodować zagrożenie dla użytkownika, instalacji oraz utratę gwarancji.
• W przypadku podłączenia do sieci Ethernet lub Internetu należy stosować odpowiednie środki cyberbezpieczeństwa, w tym m.in. segmentację sieci i/lub zaporę sieciową, oraz utrzymywać aktualne wersje oprogramowania zgodnie z zaleceniami producenta.
