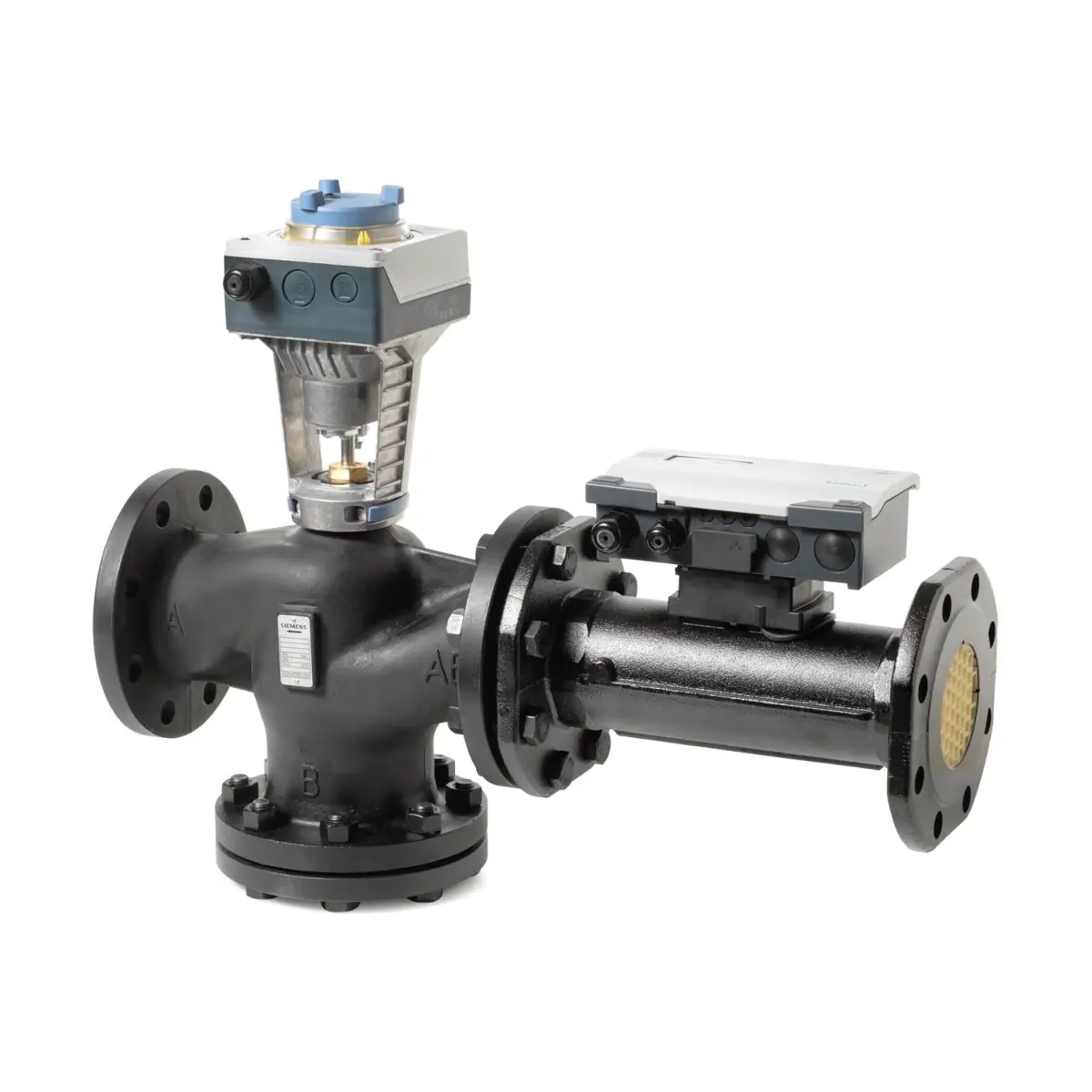

EVF4U20E125 Zawór inteligentny kołnierzowy, PN16, DN125 (przepływomierz DN100), V100 120 [m3/h], współpracuje z SAV61.00/HR

EVF4U20E125 to kołnierzowy zawór inteligentny (PICV) Siemens ACVATIX™ – zawór regulacyjny z wbudowanym pomiarem energii przeznaczony do instalacji HVAC (ogrzewanie, wentylacja i klimatyzacja) oraz do regulacji wstępnej. Model ten łączy w jednej jednostce ultradźwiękowy pomiar przepływu, pomiar temperatury i dynamiczną regulację przepływu, a dane procesowe (m.in. przepływ, moc, temperatury zasilania i powrotu) mogą być odczytywane cyfrowo oraz integrowane z automatyką budynkową przez BACnet IP.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: EVF4U20E125
• Symbol zamówieniowy: S55300-M109
• Typ: zawór inteligentny – zawór regulacyjny niezależny od ciśnienia (PICV) z funkcją pomiaru energii
• Wykonanie: kołnierzowe (wg ISO 7005-1)
• DN: 125
• Nominalny przepływ objętościowy V̇100: 120 m³/h
• Najmniejsza możliwa nastawa V̇max (minV̇max): 36 m³/h
• Ultradźwiękowy pomiar przepływu: dokładność ±2%, minimalny przepływ mierzony 1% wartości V̇100
• Pomiar temperatury: sparowane czujniki Pt1000 (dla EVF.. dostarczane z osłonami ochronnymi)
• Integracja sieciowa: BACnet IP (UDP/IP) przez Ethernet
• Możliwość bezpośredniego przesyłania danych do Siemens Building Operator

Zastosowanie

EVF4U20E125 pracuje jako element regulacji i pomiaru w instalacjach grzewczych i chłodniczych HVAC. Zawór może być integrowany z obiegiem regulacji temperatury:

• analogowo: 0/2…10 V DC lub 4…20 mA,
• cyfrowo: przez BACnet IP.

Niezależnie od sposobu sterowania, zawór udostępnia dane procesowe (np. przepływ objętościowy, moc, temperatura zasilania i powrotu po stronie pierwotnej) do odczytu cyfrowego. Dodatkowo w urządzeniu dostępne są funkcje ograniczania i optymalizacji, wspierające efektywną energetycznie pracę instalacji.

Funkcje i działanie

4 aplikacje pracy zaworu inteligentnego

• Dynamiczny zawór regulacyjny
• Regulator różnicy ciśnienia (z dodatkowym czujnikiem różnicy ciśnień)
• Regulator temperatury zasilania (z dodatkowym czujnikiem temperatury zasilania strony wtórnej)
• Pogodowy regulator temperatury zasilania (w funkcji temperatury zewnętrznej)

Funkcje ograniczenia przepływu oraz pomiaru energii są dostępne we wszystkich czterech aplikacjach.

Budowa – pomiar i regulacja w jednym urządzeniu

• Ciągły pomiar przepływu objętościowego za pomocą przepływomierza ultradźwiękowego.
• Precyzyjny pomiar temperatury (para czujników Pt1000) i obliczanie mocy oraz energii.
• Dynamiczna regulacja przepływu z wykorzystaniem siłownika wysokiej rozdzielczości.
• Przechowywanie sumarycznego przepływu i energii oraz integracja sieciowa.

Tryby regulacji (dla aplikacji „dynamiczny zawór regulacyjny”)

• Regulacja przepływu objętościowego
• Regulacja położenia
• Regulacja mocy

Ograniczenie przepływu objętościowego jest aktywne we wszystkich trybach regulacji.

Ograniczenia (funkcje limitów)

• Ograniczenie maksymalnego przepływu objętościowego
• Ograniczenie minimalnego przepływu objętościowego
• Ograniczenie maksymalnej mocy
• Ograniczenie minimalnej / maksymalnej temperatury powrotu (fabrycznie: maksimum 40 °C, minimum 10 °C)

Integracja i uruchomienie

• BACnet IP przez TCP/IP (protokół BACnet przez UDP/IP), Ethernet 10/100 Mbps.
• 2 x RJ45 (ekranowane), urządzenie może pracować w topologiach: gwiazda, linia (daisy chain) oraz pierścień (z RSTP na switchach).
• Konfiguracja i uruchomienie przy pomocy aplikacji ABT Go (połączenie przez WLAN – wbudowany punkt dostępu WLAN).

Dane techniczne (EVF4U20E125)

• Napięcie zasilania: 24 V AC ±20% (19,2…28,8 V AC) lub 24 V DC ±20% (19,2…28,8 V DC)
• Częstotliwość: 50/60 Hz
• Pobór mocy (DN 100…125): praca 8 W; położenie normalne 3,5 W; dobór 16 VA
• Nominalny przepływ V̇100: 120 m³/h
• Nastawiany przepływ (V̇max): 30…100% wartości V̇100
• minV̇max: 36 m³/h
• Dokładność regulacji: ±6%
• Wymagana minimalna różnica ciśnień dla V̇100 (ΔpV100): 71 kPa
• Ciśnienie na całkowicie otwartym zaworze przy 50% V̇100 (ΔpV50): 18 kPa
• Maks. dopuszczalne ciśnienie różnicowe w kanale regulacyjnym (Δpmax): 500 kPa
• Maks. dopuszczalne ciśnienie różnicowe zamknięcia (Δps): 1600 kPa
• kVS: 142 m³/h
• Dopuszczalne czynniki: woda zimna i ciepła
• Temperatura czynnika: 1…120 °C
• Pomiar przepływu: ultradźwiękowy; dokładność ±2%; minimalny przepływ mierzony 1% V̇100
• Materiał przetwornika przepływu (DN 100…125): mosiądz
• Pomiar temperatury (Pt1000, klasa B): dokładność bezwzględna ±0,6 °C (20 °C) i ±0,8 °C (60 °C); dokładność różnicy temperatury ±0,2 K (ΔT = 20 K); rozdzielczość 0,085 °C
• Korpus zaworu: żeliwo
• Trzpień / gniazdo / kula zaworu: stal nierdzewna
• Uszczelnienie trzpienia: EPDM
• Siłownik (dla EVF.. DN 100…125): skok nominalny 40 mm; siła nominalna 1600 N; czas przebiegu 120 s
• Stopień ochrony obudowy: IP54 (wg EN 60529)
• Miejsce montażu: wewnątrz pomieszczeń (ochrona pogodowa)
• Temperatura otoczenia (praca): -5…<55 °C
• Wilgotność otoczenia (praca): 5…95% r.h. (bez kondensacji)
• Masa: 81,6 kg

Maksymalna moc odbiornika (dla wody, typowe ΔT)

• ΔT 6 K: 835 kW
• ΔT 10 K: 1392 kW
• ΔT 15 K: 2088 kW
• ΔT 20 K: 2784 kW

Montaż – kluczowe wymagania

• Przed przepływomierzem należy zachować odcinek prosty L ≥ 5 × DN, aby zapewnić prawidłowy pomiar i dokładność regulacji.
• Nie montować zaworu inteligentnego w najwyższym punkcie instalacji (ryzyko gromadzenia pęcherzy powietrza w przepływomierzu).
• Oznaczone kierunki przepływu (strzałka na przepływomierzu i na zaworze) muszą być zgodne.
• W montażu kompaktowym obowiązuje zasada: najpierw pomiar, potem regulacja (przepływomierz przed zaworem regulacyjnym).
• Dla optymalnej pracy zawór inteligentny powinien być montowany na powrocie (mniejsze obciążenie temperaturowe komponentów).
• W aplikacjach z wysoką temperaturą czynnika (>90 °C) przepływomierz montować na powrocie.

Zakres dostawy

EVF4U20E125 dostarczany jest jako komplet, obejmujący układ sterujący zaworu inteligentnego, siłownik, przepływomierz oraz zawór regulacyjny. Zawór dostarczany jest bez przeciwkołnierzy, bez uszczelek i bez śrubunków.

Podsumowanie

Siemens EVF4U20E125 to zaawansowany kołnierzowy zawór inteligentny DN 125, który zapewnia dynamiczną, niezależną od ciśnienia regulację oraz pomiar przepływu, mocy i energii. Ultradźwiękowy pomiar przepływu (±2%), pomiar temperatury Pt1000 oraz integracja BACnet IP czynią go kompletnym rozwiązaniem do nowoczesnych, energooszczędnych instalacji HVAC o dużych przepływach (V̇100 = 120 m³/h).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do rodziny EVF4U20E.. i posiada zgodność UE (CE). Wbudowany układ sterujący ASE4U10E spełnia wymagania dyrektywy RED 2014/53/UE.
• Urządzenie radiowe pracuje w paśmie 2,4 GHz z maksymalną mocą transmisji 17 dBm.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z obowiązującymi przepisami.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowane osoby posiadające wiedzę techniczną z zakresu instalacji HVAC oraz znajomość odpowiednich norm i przepisów bezpieczeństwa.
• Przestrzegać krajowych zasad i regulacji bezpieczeństwa. Nieprzestrzeganie przepisów może skutkować obrażeniami osób i uszkodzeniem mienia.
• Produkt stosować wyłącznie zgodnie z przeznaczeniem, do aplikacji opisanych w dokumentacji producenta. Stosowanie poza przewidzianymi zastosowaniami może powodować obrażenia ciała oraz uszkodzenie urządzenia lub instalacji.
• Dane techniczne są gwarantowane wyłącznie w połączeniu z produktami wymienionymi przez producenta. Stosowanie nieprzewidzianych elementów lub produktów firm trzecich może powodować nieprawidłową pracę oraz utratę gwarancji.
• Urządzenie zasilać wyłącznie napięciem 24 V AC/DC zgodnie z dokumentacją. Podłączenia elektryczne wykonywać zgodnie z wymaganiami SELV/PELV. Nieprawidłowe zasilanie lub okablowanie może spowodować uszkodzenie urządzenia albo instalacji.
• Przed przepływomierzem należy zachować prosty odcinek rurociągu o długości co najmniej 5 x DN, aby zapewnić prawidłowy pomiar i dokładność regulacji.
• Oznaczone kierunki przepływu na przepływomierzu i zaworze muszą być zgodne. Nieprawidłowy kierunek montażu powoduje nieprawidłową pracę urządzenia.
• Nie montować urządzenia w najwyższym punkcie instalacji, aby zapobiec gromadzeniu się pęcherzy powietrza w przepływomierzu.
• Przepływomierz musi być zlokalizowany przed zaworem regulacyjnym. Obowiązuje zasada: najpierw pomiar, potem regulacja.
• Zawór EVF4U20E125 należy montować na powrocie instalacji, zgodnie z dokumentacją producenta, dla zapewnienia optymalnej pracy i ograniczenia zużycia elementów.
• Przy temperaturze czynnika powyżej 90 °C przepływomierz należy montować na powrocie. Jeżeli nie jest to możliwe, układ sterujący trzeba zdemontować z przepływomierza i zamontować rozdzielnie na ścianie z użyciem przewidzianych akcesoriów.
• Urządzenie przeznaczone jest do pracy wewnątrz pomieszczeń, z ochroną przed wpływami atmosferycznymi. Nie stosować poza dopuszczalnymi warunkami środowiskowymi.
• Stopień ochrony obudowy IP54 jest zachowany wyłącznie przy prawidłowo zamkniętej obudowie, poprawnym montażu dławików i zaślepek oraz wykonaniu podłączeń zgodnie z instrukcją.
• Nieprawidłowe otwarcie, zamknięcie lub uszczelnienie obudowy oraz przepustów kablowych może spowodować utratę stopnia ochrony IP54 i narazić urządzenie na uszkodzenie.
• Do montażu czujników temperatury stosować wyłącznie rozwiązania i osłony ochronne przewidziane przez producenta dla modelu EVF4U20E125.
• Zawór regulacyjny EVF4U20E125 należy eksploatować wyłącznie z dopuszczalnymi mediami: wodą zimną i ciepłą, w zakresie temperatury czynnika 1…120 °C.
• Nie przekraczać dopuszczalnych parametrów pracy wskazanych przez producenta, w tym ciśnienia roboczego, ciśnienia różnicowego oraz warunków otoczenia.
• Podczas podłączania przewodów i urządzeń peryferyjnych należy stosować przewody o przekrojach zgodnych z dokumentacją i prawidłowo dokręcać elementy połączeniowe zgodnie z instrukcją montażu.
• Produkt wyposażony jest w funkcje komunikacji sieciowej i WLAN. Aby ograniczyć ryzyko nieautoryzowanego dostępu, urządzenie należy podłączać do sieci tylko wtedy, gdy jest to konieczne, oraz stosować odpowiednie środki ochrony, takie jak firewall i segmentacja sieci.
• Zaleca się stosowanie aktualizacji bezpieczeństwa i oprogramowania udostępnianych przez producenta. Używanie niewspieranych wersji może zwiększać podatność na zagrożenia cyberbezpieczeństwa.
• Podczas instalacji należy zapobiegać dostępowi osób niepowołanych, zwłaszcza dzieci, do miejsca montażu i urządzenia.
