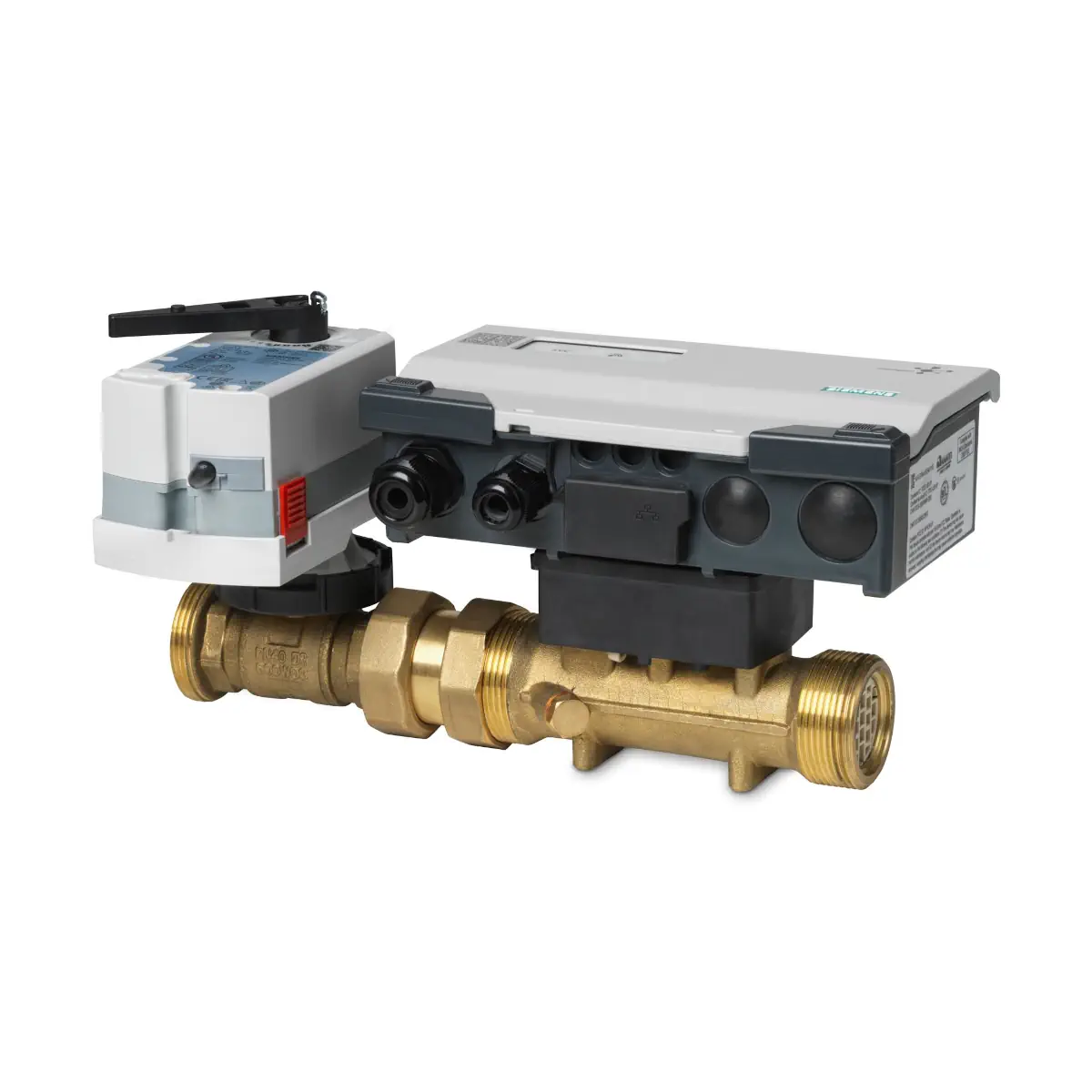

EVG4U10A015 Zawór inteligentny przelotowy gwintowany, PN16, DN15, kvs 1.5 [m3/h]

EVG4U10A015 to inteligentny, 2-drogowy zawór regulacyjny DN15 z serii Siemens Intelligent Valve w wykonaniu gwintowanym. Urządzenie integruje funkcję elektronicznego zaworu PICV z dynamiczną regulacją przepływu, ultradźwiękowym pomiarem przepływu oraz możliwością pomiaru energii cieplnej/chłodniczej przy zastosowaniu pary czujników temperatury. Model o nominalnym przepływie 1,5 m³/h przeznaczony jest do nowoczesnych instalacji HVAC, w których kluczowa jest wysoka precyzja regulacji, stabilność pracy oraz możliwość integracji z systemami automatyki budynkowej (BMS).

Zastosowanie

• Instalacje ogrzewania i chłodzenia o małych przepływach (obwody DN15, gałęzie i strefy).
• Układy wymagające dynamicznego równoważenia hydraulicznego i stałej kontroli przepływu.
• Systemy HVAC z pomiarem przepływu, temperatury oraz możliwością obliczania energii cieplnej / chłodniczej.
• Aplikacje ze zmiennym ciśnieniem w instalacji, w których konieczna jest stabilna regulacja przepływu.
• Instalacje pracujące na wodzie lub mieszaninach woda–glikol etylenowy (20–50%).

Najważniejsze cechy

• Elektroniczny zawór PICV – zawór regulacyjny i równoważący w jednym urządzeniu, utrzymujący zadany przepływ niezależnie od wahań ciśnienia.
• Ultradźwiękowy pomiar przepływu – wysoka dokładność, powtarzalność oraz brak elementów ruchomych narażonych na zużycie.
• Możliwość pomiaru energii – przy zastosowaniu pary czujników temperatury możliwe jest obliczanie mocy i energii cieplnej/chłodniczej w obiegu.
• Kompletna jednostka Intelligent Valve – zintegrowany zawór, siłownik, przepływomierz ultradźwiękowy oraz kontroler w jednym rozwiązaniu.
• Integracja z BMS – możliwość komunikacji poprzez kontroler Intelligent Valve (np. BACnet IP, Modbus RTU – w zależności od konfiguracji systemu).
• Kompaktowa konstrukcja gwintowana DN15 – ułatwia montaż w instalacjach z przyłączami gwintowanymi.

Dane techniczne EVG4U10A015

• Typ: EVG4U10A015
• Średnica nominalna: DN15
• Nominalny przepływ V̇₁₀₀: 1,5 m³/h
• Minimalny przepływ (minV̇_max): 0,075 m³/h
• kvs: 4 m³/h
• Δp_V100 (min. różnica ciśnień dla V̇₁₀₀): 14 kPa
• Δp_V50 (spadek ciśnienia przy 50% V̇₁₀₀): 4 kPa
• Maksymalna różnica ciśnień Δp_max: 600 kPa^*
• Maks. różnica ciśnień przy zamknięciu Δps: 1400 kPa
• Ciśnienie robocze ps: 1600 kPa
• Medium: woda lub mieszanina woda–glikol etylenowy 20–50%
• Zasilanie: AC/DC 24 V
• Sygnał sterujący: DC 0–10 V, 2–10 V lub 4–20 mA
• Czas pozycjonowania: 90 s

^* Przy wymaganej pracy cichej zalecane jest ograniczenie różnicy ciśnień do ok. 200 kPa.

Wymagane akcesoria

• Fittingi przyłączeniowe DN15 – zestaw ALG152 / ALG152B (2-częściowy, G 1 B / Rp ½) do włączenia zaworu gwintowanego w instalację rurową.
• Ochronne tuleje zanurzeniowe (np. EZT-M40) – jeśli czujniki temperatury mają być montowane w kieszeniach w rurociągu.
• Tuleje spawalnicze (np. WZT-G12) – do wspawania kieszeni czujników w rurociąg.
• Armatura instalacyjna (zawory odcinające, złączki, uszczelki itp.) – dobierana indywidualnie zgodnie z projektem instalacji.

Zakres dostawy

• Kompletna jednostka Intelligent Valve EVG4U10A015, obejmująca:
  • kontroler Intelligent Valve,
  • siłownik zaworu,
  • ultradźwiękowy czujnik przepływu,
  • 2-drogowy zawór regulacyjny gwintowany DN15,
  • zestaw montażowy łączący wszystkie elementy w jedną jednostkę,
  • parę czujników temperatury (Pt1000) do instalacji bezpośredniej lub w wersji z kieszeniami ochronnymi – w zależności od wariantu wykonania.
• Urządzenie dostarczane jest bez fittingów, przeciwzłączek, przeciwkołnierzy i uszczelek – należy zamówić je osobno.
• W przypadku montażu czujników temperatury w kieszeniach wymagane są oddzielnie zamawiane tuleje spawalnicze oraz kieszenie ochronne.

Podsumowanie

EVG4U10A015 to kompaktowy, gwintowany zawór Intelligent Valve DN15, integrujący w jednym urządzeniu elektroniczny zawór PICV, siłownik, przepływomierz ultradźwiękowy, kontroler oraz czujniki temperatury. Dzięki temu możliwa jest jednoczesna, bardzo precyzyjna regulacja przepływu, dynamiczne równoważenie hydrauliczne oraz dokładny pomiar przepływu, temperatury, mocy i energii w małych obiegach grzewczych i chłodniczych. Szeroki zakres dopuszczalnych ciśnień, wysoka dokładność pomiaru oraz możliwość integracji z systemami BMS sprawiają, że EVG4U10A015 jest idealnym rozwiązaniem dla nowoczesnych, energooszczędnych instalacji HVAC, w których liczą się stabilność pracy, niezawodność oraz pełna kontrola nad parametrami obiegu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie elektryczne niskonapięciowe, zasilane AC/DC 24 V. Podłączenie elektryczne należy wykonywać wyłącznie przy odłączonym zasilaniu, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio wykwalifikowani specjaliści posiadający wiedzę z zakresu instalacji grzewczych i klimatyzacyjnych. Należy uniemożliwić dostęp osobom nieupoważnionym, w szczególności dzieciom.
• Produkt jest przeznaczony wyłącznie do zastosowań zgodnych z dokumentacją producenta. Nieprawidłowe użycie może prowadzić do obrażeń, uszkodzenia urządzenia lub instalacji.
• Urządzenie przeznaczone jest do pracy w instalacjach hydraulicznych z wodą chłodzącą lub grzewczą oraz mieszaninami wody z glikolem etylenowym o stężeniu do 50%. Nie stosować z innymi mediami.
• Dla modelu EVG4U10A015 dopuszczalna temperatura medium wynosi od 1 do 120°C dla wody. W przypadku mieszanin wody z glikolem etylenowym dopuszczalna temperatura medium wynosi od -10 do 90°C.
• Dopuszczalne ciśnienie robocze wynosi maksymalnie 1600 kPa. Maksymalna dopuszczalna różnica ciśnień na torze regulacyjnym dla tego modelu wynosi 600 kPa. Przekroczenie parametrów roboczych może spowodować uszkodzenie urządzenia lub instalacji.
• Przy maksymalnej dopuszczalnej różnicy ciśnień 600 kPa należy bezwzględnie przestrzegać zaleceń producenta: ograniczenie przepływu do V100 musi być zachowane również w trybie ręcznym, a płukanie instalacji przy 600 kPa z całkowicie otwartym zaworem jest niedozwolone.
• Podczas płukania instalacji przy wysokiej różnicy ciśnień zawór kulowy musi być ustawiony maksymalnie na 50% otwarcia albo czujnik przepływu należy zastąpić odpowiednim elementem dystansowym, zgodnie z dokumentacją producenta.
• Należy unikać kawitacji. Ciśnienie statyczne za zaworem musi być co najmniej równe różnicy ciśnień występującej na zaworze. Kawitacja może powodować hałas, ścieranie materiału i uszkodzenie elementów instalacji.
• Jeżeli wymagany jest cichy tryb pracy, producent zaleca ograniczenie maksymalnej różnicy ciśnień do 200 kPa.
• Bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu i czujnika przepływu. Nieprawidłowy kierunek montażu uniemożliwia prawidłową pracę urządzenia.
• Przed czujnikiem przepływu należy zachować prosty odcinek rurociągu o długości co najmniej 5 x DN, aby zapewnić deklarowaną dokładność pomiaru i regulacji.
• Nie montować urządzenia w najwyższym punkcie instalacji, ponieważ w przepływomierzu mogą gromadzić się pęcherze powietrza, co może powodować błędy pomiaru i nieprawidłową pracę.
• Dla optymalnej pracy urządzenie zaleca się montować na powrocie instalacji. Montaż należy wykonywać wyłącznie w dopuszczalnych pozycjach określonych przez producenta.
• Przy montażu zaleca się zastosowanie filtra lub sitka po stronie przepływu przed wymiennikiem ciepła, co zwiększa niezawodność i trwałość urządzenia.
• Stopień ochrony obudowy wynosi IP54 wyłącznie przy prawidłowo zamkniętej obudowie oraz poprawnym wykonaniu przepustów i połączeń kablowych. Nieprawidłowy montaż może obniżyć ochronę urządzenia.
• Urządzenie jest przeznaczone do stosowania wewnątrz budynków, w miejscach chronionych przed wpływem warunków atmosferycznych. Dopuszczalna temperatura otoczenia podczas pracy wynosi od -5 do poniżej 55°C, przy wilgotności 5...95% r.h., bez kondensacji.
• Nie otwierać ani nie modyfikować urządzenia w sposób niezgodny z dokumentacją producenta. Nieprawidłowa instalacja może spowodować obejście środków bezpieczeństwa.
• Produkt zawiera elementy elektroniczne i nie może być wyrzucany z odpadami komunalnymi. Należy usunąć ewentualne dane osobowe i przekazać urządzenie do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego zgodnie z lokalnymi przepisami.
