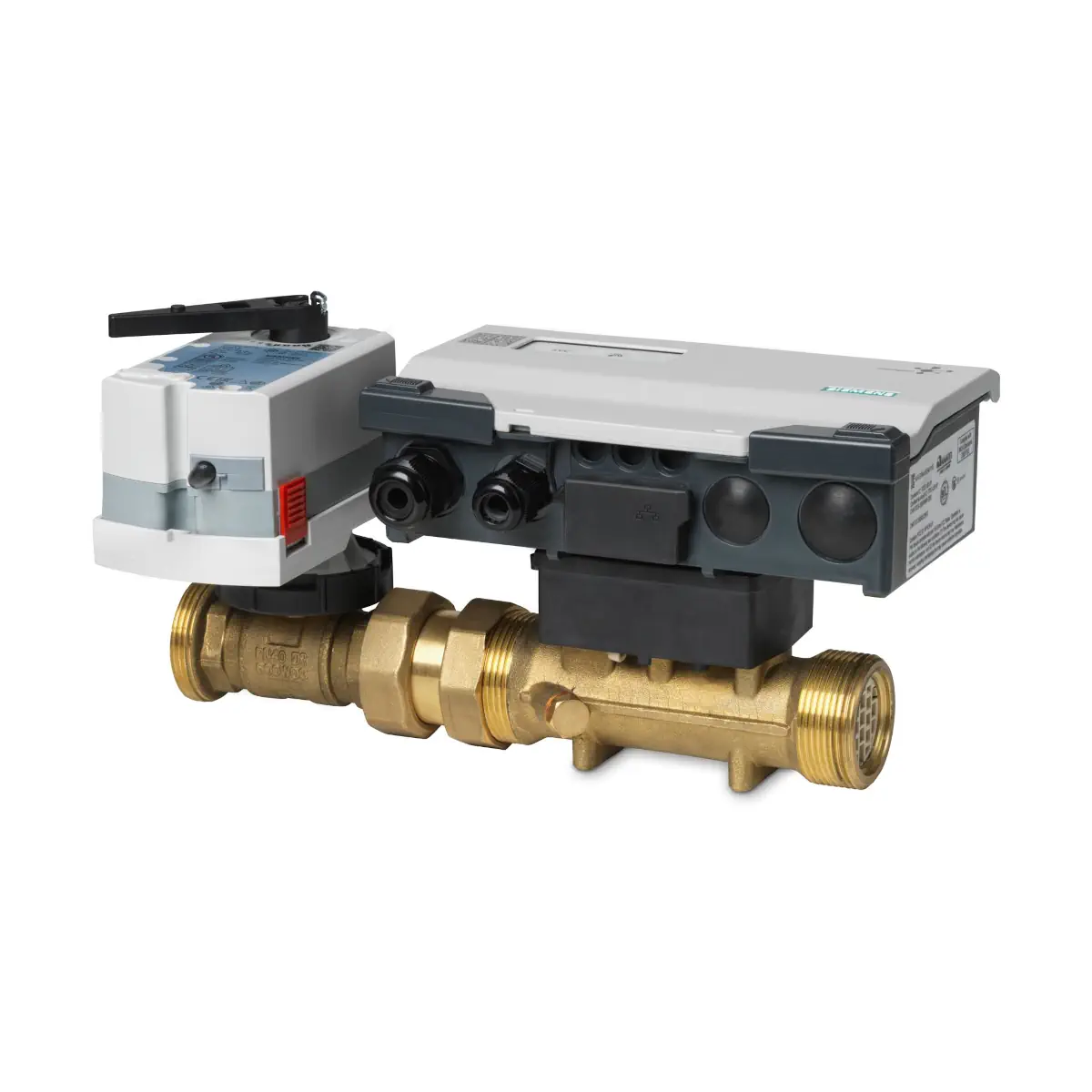

EVG4U10A020 Zawór inteligentny przelotowy gwintowany, PN16, DN20, kvs 3 [m3/h]

EVG4U10A020 to inteligentny, 2-drogowy zawór regulacyjny DN20 z serii Siemens Intelligent Valve w wykonaniu gwintowanym. Urządzenie łączy funkcję elektronicznego zaworu PICV z dynamiczną regulacją przepływu, ultradźwiękowym pomiarem przepływu oraz możliwością pomiaru energii cieplnej lub chłodniczej przy wykorzystaniu pary czujników temperatury. Model o nominalnym przepływie 3 m³/h przeznaczony jest do nowoczesnych instalacji HVAC, w których liczy się precyzja, stabilność oraz integracja z systemami automatyki budynkowej.

Zastosowanie

• Instalacje ogrzewania i chłodzenia o małych przepływach (DN20).
• Lokale, strefy i gałęzie instalacji wymagające dynamicznego równoważenia hydraulicznego.
• Układy, w których konieczna jest precyzyjna regulacja przepływu przy zmiennym ciśnieniu w instalacji.
• Systemy HVAC integrowane z BMS, z pomiarem przepływu oraz możliwością obliczania energii.
• Instalacje z wodą lub mieszaninami woda–glikol etylenowy (20–50%).

Najważniejsze cechy

• Elektroniczny zawór PICV – jednocześnie zawór regulacyjny i równoważący, utrzymuje zadany przepływ niezależnie od wahań ciśnienia.
• Ultradźwiękowy pomiar przepływu – wysoka dokładność i powtarzalność pomiaru, brak elementów ruchomych narażonych na zużycie.
• Pomiar energii – przy wykorzystaniu pary czujników temperatury możliwe jest obliczanie mocy i energii cieplnej/chłodniczej w obiegu.
• Kompletna jednostka Intelligent Valve – zintegrowany zawór, siłownik, przepływomierz ultradźwiękowy oraz kontroler w jednym rozwiązaniu.
• Integracja z BMS – poprzez kontroler Intelligent Valve (np. BACnet IP, Modbus RTU – zależnie od konfiguracji systemu).
• Kompaktowa konstrukcja gwintowana DN20 – ułatwia montaż w instalacjach z przyłączami gwintowanymi.

Dane techniczne EVG4U10A020

• Typ: EVG4U10A020
• Średnica nominalna: DN20
• Nominalny przepływ V̇₁₀₀: 3 m³/h
• Minimalny przepływ (minV̇_max): 0,15 m³/h
• kvs: 5 m³/h
• Δp_V100 (min. różnica ciśnień dla V̇₁₀₀): 36 kPa
• Δp_V50 (spadek ciśnienia przy 50% V̇₁₀₀): 9 kPa
• Maksymalna różnica ciśnień Δpmax: 600 kPa
• Maks. różnica ciśnień przy zamknięciu Δps: 1400 kPa
• Ciśnienie robocze ps: 1600 kPa
• Medium: woda lub mieszaniny woda–glikol etylenowy 20–50%
• Zasilanie: AC/DC 24 V
• Sygnał sterujący: DC 0–10 V, 2–10 V lub 4–20 mA
• Czas pozycjonowania: 90 s

Wymagane akcesoria

• Śrubunki przyłączeniowe DN20 – odpowiednie złączki gwintowane do włączenia zaworu w instalację rurową (dobierane osobno).
• Tuleje zanurzeniowe / spawalnicze – jeśli czujniki temperatury mają być montowane w kieszeniach w rurociągu zamiast bezpośredniego zanurzenia.
• Elementy armatury instalacyjnej (zawory odcinające, złączki itp.) – dobierane indywidualnie w zależności od projektu instalacji.

Zakres dostawy

• Kompletna jednostka Intelligent Valve EVG4U10A020, obejmująca:
  • kontroler Intelligent Valve,
  • siłownik zaworu,
  • ultradźwiękowy czujnik przepływu,
  • 2-drogowy zawór regulacyjny gwintowany DN20,
  • zestaw montażowy łączący wszystkie elementy w jedną jednostkę,
  • parę czujników temperatury (Pt1000) – do montażu bezpośredniego lub w wersji z kieszeniami ochronnymi, w zależności od wariantu wykonania.
• Urządzenie dostarczane jest bez śrubunków przyłączeniowych, przeciwzłączek i uszczelek – należy zamówić osobno.

Podsumowanie

EVG4U10A020 to kompaktowy, gwintowany zawór Intelligent Valve DN20, integrujący zawór PICV, siłownik, przepływomierz ultradźwiękowy, kontroler oraz czujniki temperatury w jednym urządzeniu. Dzięki temu możliwa jest precyzyjna regulacja przepływu, dynamiczne równoważenie hydrauliczne oraz dokładny pomiar przepływu, temperatury, mocy i energii w małych obiegach grzewczych i chłodniczych. Wysoka dokładność, szeroki zakres dopuszczalnych ciśnień oraz możliwość integracji z systemami BMS sprawiają, że EVG4U10A020 jest idealnym wyborem do nowoczesnych, energooszczędnych instalacji HVAC o mniejszych przepływach, gdzie kluczowe są stabilność, niezawodność i pełna kontrola nad parametrami pracy obiegu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki i recyklingu sprzętu zgodnie z lokalnymi i krajowymi przepisami. Przed utylizacją usunąć dane osobowe, jeśli mają zastosowanie.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio przeszkolone osoby posiadające specjalistyczną wiedzę z zakresu instalacji grzewczych i klimatyzacyjnych oraz znajomość obowiązujących norm i przepisów.
• Należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprawidłowy montaż lub użytkowanie mogą spowodować obrażenia ciała oraz szkody materialne.
• Urządzenie należy zabezpieczyć przed dostępem osób nieuprawnionych, w szczególności dzieci.
• Produkt jest urządzeniem elektrycznym niskonapięciowym zasilanym AC/DC 24 V. Podłączenia należy wykonywać zgodnie z dokumentacją producenta, wymaganiami SELV/PELV oraz właściwym schematem zacisków.
• Wejścia i wyjścia są zabezpieczone przed błędnym okablowaniem AC/DC 24 V, jednak nie zwalnia to z obowiązku prawidłowego wykonania połączeń elektrycznych zgodnie z dokumentacją.
• Produkt przeznaczony jest wyłącznie do instalacji wewnętrznych, w miejscach osłoniętych od wpływów atmosferycznych. Stopień ochrony obudowy: IP54 przy prawidłowym montażu.
• Urządzenie należy stosować wyłącznie zgodnie z przeznaczeniem, jako inteligentny zawór regulacyjny w instalacjach HVAC. Nieprawidłowe użycie może spowodować uszkodzenie produktu lub instalacji oraz stwarzać zagrożenie dla użytkownika.
• Dla zachowania dokładności pomiaru i poprawnej pracy należy zapewnić prosty odcinek rurociągu przed czujnikiem przepływu o długości co najmniej 5 x DN.
• Bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu i czujnika przepływu. Nieprawidłowy kierunek montażu uniemożliwia prawidłową pracę urządzenia.
• Nie montować urządzenia w najwyższym punkcie instalacji, ponieważ w przepływomierzu mogą gromadzić się pęcherzyki powietrza, co może powodować błędy pomiaru i nieprawidłową pracę.
• Zaleca się montaż w przewodzie powrotnym. Przy montażu należy stosować wyłącznie dopuszczalne pozycje montażowe określone przez producenta.
• Zaleca się zastosowanie filtra lub sitka przed wymiennikiem ciepła, aby zwiększyć niezawodność i trwałość urządzenia.
• Model EVG4U10A020 może pracować z mediami: woda lodowa/gorąca oraz mieszaniny wody z glikolem etylenowym o stężeniu do 50%. Stosowanie innych mediów jest niedozwolone.
• Dopuszczalna temperatura medium dla wody wynosi 1...120 °C, a dla mieszanin wody z glikolem etylenowym -10...90 °C. Należy bezwzględnie przestrzegać dopuszczalnych parametrów pracy.
• Siłownik GLA161.9E/HR stosowany w modelu EVG4U10A020 może być używany wyłącznie przy temperaturze medium powyżej 0 °C.
• W przypadku występowania kondensacji w miejscu montażu zaleca się zastosowanie adaptera temperaturowego ALJ100 jako elementu dystansowego w celu ochrony siłownika.
• Maksymalne dopuszczalne ciśnienie różnicowe dla modelu EVG4U10A020 wynosi 600 kPa. Przekroczenie dopuszczalnych wartości może spowodować uszkodzenie urządzenia i instalacji.
• Przy ciśnieniu różnicowym 600 kPa należy bezwzględnie przestrzegać ograniczenia przepływu do wartości V100 również podczas obsługi ręcznej.
• Przepłukiwanie instalacji przy ciśnieniu 600 kPa i całkowicie otwartym zaworze jest niedozwolone. Podczas płukania zawór kulowy musi pozostawać w położeniu 50% lub mniejszym, albo czujnik przepływu należy zastąpić tuleją dystansową.
• Należy unikać kawitacji. Ciśnienie statyczne za zaworem musi być co najmniej równe ciśnieniu różnicowemu występującemu na zaworze.
• Jeżeli wymagana jest cicha praca instalacji, producent zaleca ograniczenie ciśnienia różnicowego do maksymalnie 200 kPa.
• Produkt jest bezobsługowy; wszelkie czynności serwisowe należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
