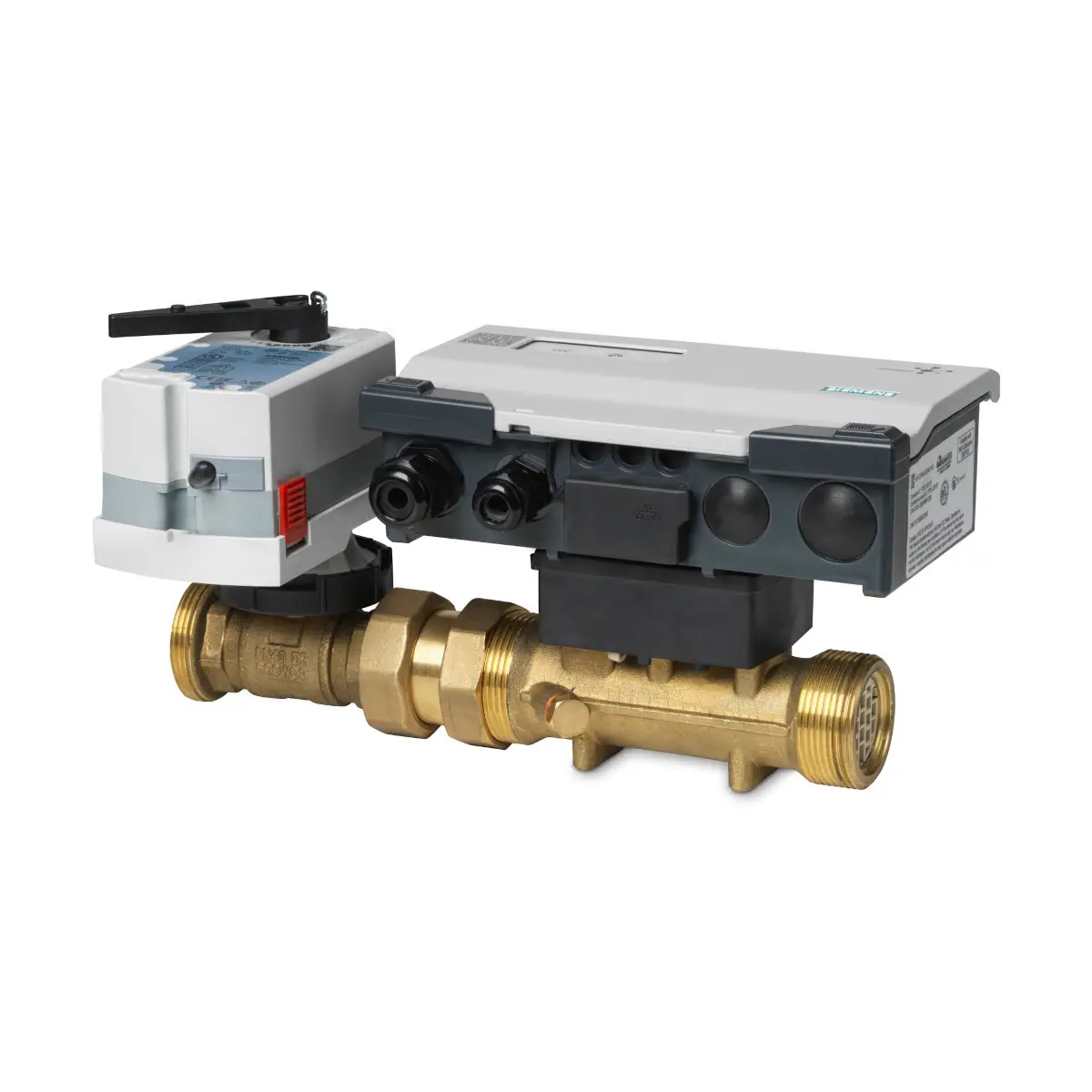

EVG4U10A025 Zawór inteligentny przelotowy gwintowany, PN16, DN25, kvs 4.5 [m3/h]

EVG4U10A025 to inteligentny, 2-drogowy zawór regulacyjny DN25 z serii Siemens Intelligent Valve w wykonaniu gwintowanym. Urządzenie łączy funkcję elektronicznego zaworu PICV z dynamiczną regulacją przepływu, ultradźwiękowym pomiarem przepływu oraz możliwością pomiaru energii cieplnej/chłodniczej przy wykorzystaniu pary czujników temperatury. Model o nominalnym przepływie 4,5 m³/h przeznaczony jest do nowoczesnych instalacji HVAC, w których wymagana jest wysoka precyzja regulacji, stabilność pracy oraz integracja z systemami automatyki budynkowej.

Zastosowanie

• Instalacje ogrzewania i chłodzenia o małych i średnich przepływach (DN25).
• Obiegi grzewcze i chłodnicze z wymaganym dynamicznym równoważeniem hydraulicznym.
• Układy, w których konieczna jest precyzyjna regulacja przepływu przy zmiennym ciśnieniu w instalacji.
• Systemy HVAC integrowane z BMS z pomiarem przepływu oraz możliwością obliczania energii.
• Instalacje na wodę lub mieszaniny woda–glikol etylenowy (20–50%).

Najważniejsze cechy

• Elektroniczny zawór PICV – jednocześnie zawór regulacyjny i równoważący, utrzymuje zadany przepływ niezależnie od wahań ciśnienia.
• Ultradźwiękowy pomiar przepływu – wysoka dokładność i powtarzalność pomiaru, brak elementów ruchomych narażonych na zużycie.
• Możliwość pomiaru energii – przy wykorzystaniu pary czujników temperatury możliwe jest obliczanie mocy i energii cieplnej/chłodniczej w obiegu.
• Kompletna jednostka Intelligent Valve – zintegrowany zawór, siłownik, kontroler oraz przepływomierz w jednym rozwiązaniu.
• Integracja z BMS – poprzez kontroler Intelligent Valve (np. BACnet IP, Modbus RTU – w zależności od konfiguracji systemu).
• Kompaktowa konstrukcja gwintowana DN25 – ułatwia montaż w instalacjach z przyłączami gwintowanymi.

Dane techniczne EVG4U10A025

• Typ: EVG4U10A025
• Średnica nominalna: DN25
• Nominalny przepływ V̇₁₀₀: 4,5 m³/h
• Minimalny przepływ (minV̇_max): 0,225 m³/h
• kvs: 10 m³/h
• Δp_V100 (min. różnica ciśnień dla V̇₁₀₀): 20 kPa
• Δp_V50 (spadek ciśnienia przy 50% V̇₁₀₀): 5 kPa
• Maksymalna różnica ciśnień Δp_max: 600 kPa
• Maks. różnica ciśnień przy zamknięciu Δps: 1400 kPa
• Ciśnienie robocze ps: 1600 kPa
• Medium: woda lub mieszanina woda–glikol etylenowy 20–50%
• Zasilanie: AC/DC 24 V
• Sygnał sterujący: DC 0–10 V, 2–10 V lub 4–20 mA
• Czas pozycjonowania: 90 s

Wymagane akcesoria

• Śrubunki przyłączeniowe DN25 – zestawy ALG252 / ALG252B (G 1½" / Rp 1") do włączenia zaworu gwintowanego w instalację rurową.
• Tuleje zanurzeniowe lub spawalnicze – jeśli czujniki temperatury mają być montowane w kieszeniach w rurociągu.
• Elementy armatury instalacyjnej (zawory odcinające, złączki itp.) – dobierane indywidualnie w zależności od projektu instalacji.

Zakres dostawy

• Kompletna jednostka Intelligent Valve EVG4U10A025, obejmująca:
  • kontroler Intelligent Valve,
  • siłownik zaworu,
  • ultradźwiękowy czujnik przepływu,
  • 2-drogowy zawór regulacyjny gwintowany DN25,
  • zestaw montażowy łączący wszystkie elementy w jedną jednostkę,
  • parę czujników temperatury (do montażu bezpośredniego, a w zależności od wariantu wykonania – z kieszeniami ochronnymi lub z możliwością ich domówienia osobno).
• Urządzenie dostarczane jest bez śrubunków przyłączeniowych, przeciwzłączek i uszczelek – należy zamówić osobno.

Podsumowanie

EVG4U10A025 to kompletny, gwintowany zawór Intelligent Valve DN25, integrujący w jednym urządzeniu elektroniczny zawór PICV, siłownik, przepływomierz ultradźwiękowy, kontroler oraz czujniki temperatury. Takie połączenie umożliwia precyzyjną regulację przepływu, dynamiczne równoważenie hydrauliczne oraz dokładny pomiar przepływu, temperatury, mocy i energii w instalacjach grzewczych i chłodniczych. Dzięki szerokiemu zakresowi dopuszczalnych ciśnień, kompaktowej konstrukcji DN25 i możliwości integracji z systemami BMS, EVG4U10A025 idealnie sprawdza się w nowoczesnych, energooszczędnych układach HVAC, w których kluczowe są niezawodność, powtarzalność regulacji oraz pełna kontrola nad parametrami pracy obiegu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki i recyklingu zgodnie z lokalnymi i krajowymi przepisami. Przed utylizacją usunąć dane osobowe, jeśli dotyczy.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio wykwalifikowane osoby, posiadające specjalistyczną wiedzę z zakresu instalacji grzewczych i klimatyzacyjnych oraz znajomość obowiązujących norm i przepisów.
• Należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprawidłowy montaż lub użytkowanie mogą prowadzić do obrażeń ciała i szkód materialnych.
• Urządzenie jest przeznaczone wyłącznie do zastosowań opisanych w dokumentacji producenta. Bezpieczna praca wymaga prawidłowego transportu, przechowywania, montażu, instalacji, uruchomienia, eksploatacji i serwisowania zgodnie z przeznaczeniem.
• Zasilanie urządzenia: AC/DC 24 V. Podłączenia elektryczne należy wykonywać zgodnie z dokumentacją producenta. Wejścia i wyjścia należy zasilać i prowadzić zgodnie z wymaganiami SELV/PELV.
• Produkt przeznaczony jest do pracy wewnątrz budynków, w miejscach chronionych przed wpływami atmosferycznymi. Stopień ochrony obudowy: IP54, wyłącznie przy prawidłowo zamkniętej i zamontowanej obudowie oraz właściwie wykonanych przepustach kablowych.
• Przed montażem należy sprawdzić zgodność kierunku przepływu z oznaczeniem strzałki na czujniku przepływu i korpusie zaworu. Nieprawidłowy kierunek przepływu uniemożliwia prawidłową pracę urządzenia.
• Nie montować urządzenia w najwyższym punkcie instalacji, ponieważ w przepływomierzu mogą gromadzić się pęcherzyki powietrza, co może zakłócić pomiar i pracę zaworu.
• Przed czujnikiem przepływu należy zachować prosty odcinek rury o długości co najmniej 5 x DN, aby zapewnić deklarowaną dokładność pomiaru i regulacji.
• Zalecany jest montaż w przewodzie powrotnym instalacji. Producent zaleca także zastosowanie filtra lub siatki filtracyjnej przed wymiennikiem ciepła w celu zwiększenia niezawodności i trwałości urządzenia.
• Dopuszczalne pozycje montażowe należy zachować zgodnie z dokumentacją producenta. Nieprawidłowa pozycja montażu może pogorszyć działanie urządzenia lub doprowadzić do uszkodzenia.
• Dla modelu EVG4U10A025 z siłownikiem GLA161.9E/HR siłownik może pracować wyłącznie przy temperaturze medium powyżej 0 °C. W przypadku występowania kondensacji w miejscu montażu producent zaleca zastosowanie adaptera temperaturowego ALJ100 jako elementu dystansowego. Przy temperaturze medium ≤ 0 °C wał adaptera należy nasmarować smarem silikonowym.
• Dopuszczalne medium robocze dla modelu EVG4U10A025: woda lodowa lub gorąca oraz mieszaniny wody z glikolem etylenowym o stężeniu do 50%. Dla mieszanin woda-glikol etylenowy wymagane jest stężenie w zakresie 20...50% oraz możliwie dokładne ustawienie parametru stężenia cieczy.
• Dopuszczalna temperatura medium dla modelu EVG4U10A025: woda 1...120 °C, mieszaniny wody z glikolem etylenowym -10...90 °C.
• Maksymalna dopuszczalna różnica ciśnień dla modelu EVG4U10A025 wynosi 600 kPa i przy tej wartości wymagane są szczególne środki bezpieczeństwa: ograniczenie przepływu do wartości nominalnej musi być zachowane również w trybie ręcznym; płukanie instalacji przy 600 kPa i całkowicie otwartym zaworze jest zabronione; podczas płukania zawór kulowy musi pozostawać w położeniu 50% lub mniejszym albo czujnik przepływu należy zastąpić tuleją dystansową.
• Należy unikać kawitacji. Ciśnienie statyczne za zaworem musi być co najmniej równe różnicy ciśnień na zaworze. Kawitacja może prowadzić do hałasu, erozji materiału i uszkodzenia urządzenia.
• Przy temperaturze medium powyżej 90 °C sterownik nie powinien być montowany bezpośrednio na czujniku przepływu; należy zamontować go zdalnie na ścianie przy użyciu dedykowanego uchwytu producenta.
• Urządzenie należy chronić przed dostępem osób nieuprawnionych, w szczególności dzieci.
