EVG4U10A032 Zawór inteligentny przelotowy gwintowany, PN16, DN32, kvs 7 [m3/h]

EVG4U10A032 to inteligentny, 2-drogowy zawór regulacyjny DN32 z serii Siemens Intelligent Valve w wykonaniu gwintowanym. Urządzenie łączy funkcję elektronicznego zaworu PICV z dynamiczną regulacją przepływu, ultradźwiękowym pomiarem przepływu oraz możliwością pomiaru energii cieplnej/chłodniczej przy wykorzystaniu pary czujników temperatury. Model o nominalnym przepływie 7 m³/h przeznaczony jest do nowoczesnych instalacji HVAC, w których wymagana jest wysoka precyzja regulacji, stabilność pracy oraz integracja z systemami automatyki budynkowej.

Zastosowanie

• Instalacje ogrzewania i chłodzenia o małych i średnich przepływach (DN32).
• Obiegi grzewcze i chłodnicze z wymaganym dynamicznym równoważeniem hydraulicznym.
• Układy, w których konieczna jest precyzyjna regulacja przepływu przy zmiennym ciśnieniu w instalacji.
• Systemy HVAC integrowane z BMS, z pomiarem przepływu oraz możliwością obliczania energii.
• Instalacje na wodę lub mieszaniny woda–glikol etylenowy (20–50%).

Najważniejsze cechy

• Elektroniczny zawór PICV – utrzymuje zadany przepływ niezależnie od wahań ciśnienia, pełniąc jednocześnie funkcję zaworu regulacyjnego i równoważącego.
• Ultradźwiękowy pomiar przepływu – wysoka dokładność i powtarzalność pomiaru, brak elementów ruchomych narażonych na zużycie.
• Możliwość pomiaru energii – przy wykorzystaniu pary czujników temperatury możliwe jest obliczanie mocy i energii cieplnej/chłodniczej w obiegu.
• Kompletna jednostka Intelligent Valve – zawór dostarczany wraz z kontrolerem, siłownikiem, przepływomierzem i czujnikami temperatury.
• Integracja z BMS – poprzez kontroler Intelligent Valve (BACnet IP, Modbus RTU – w zależności od konfiguracji systemu).
• Kompaktowa konstrukcja gwintowana DN32 – ułatwia montaż w instalacjach z przyłączami gwintowanymi.

Dane techniczne EVG4U10A032

• Typ: EVG4U10A032
• Średnica nominalna: DN32
• Nominalny przepływ V̇₁₀₀: 7 m³/h
• Minimalny przepływ (minV̇_max): 0,35 m³/h
• kVS: 11 m³/h
• Δp_V100: 40 kPa
• Δp_V50: 10 kPa
• Maksymalna różnica ciśnień Δp_max: 1000 kPa
• Maksymalna różnica ciśnień przy zamknięciu Δps: 1400 kPa
• Ciśnienie robocze ps: 1600 kPa
• Medium: woda lub mieszanina woda–glikol etylenowy 20–50%
• Zasilanie: AC/DC 24 V
• Sygnał sterujący: DC 0–10 V, 2–10 V lub 4–20 mA
• Czas pozycjonowania: 90 s

Wymagane akcesoria

• Fittingi przyłączeniowe DN32 – zestawy ALG322 / ALG322B (2-częściowe), do włączenia gwintowanego zaworu w instalację rurową.
• Tuleja spawalnicza WZT-G10 – do montażu drugiego czujnika temperatury w rurociągu, przy zanurzeniu bezpośrednim.
• Ochronne tuleje zanurzeniowe EZT-M40 – gdy wymagany jest montaż czujników w kieszeniach.
• Elementy armatury instalacyjnej (zawory odcinające, złączki, itp.) – dobierane indywidualnie w zależności od projektu.

Zakres dostawy

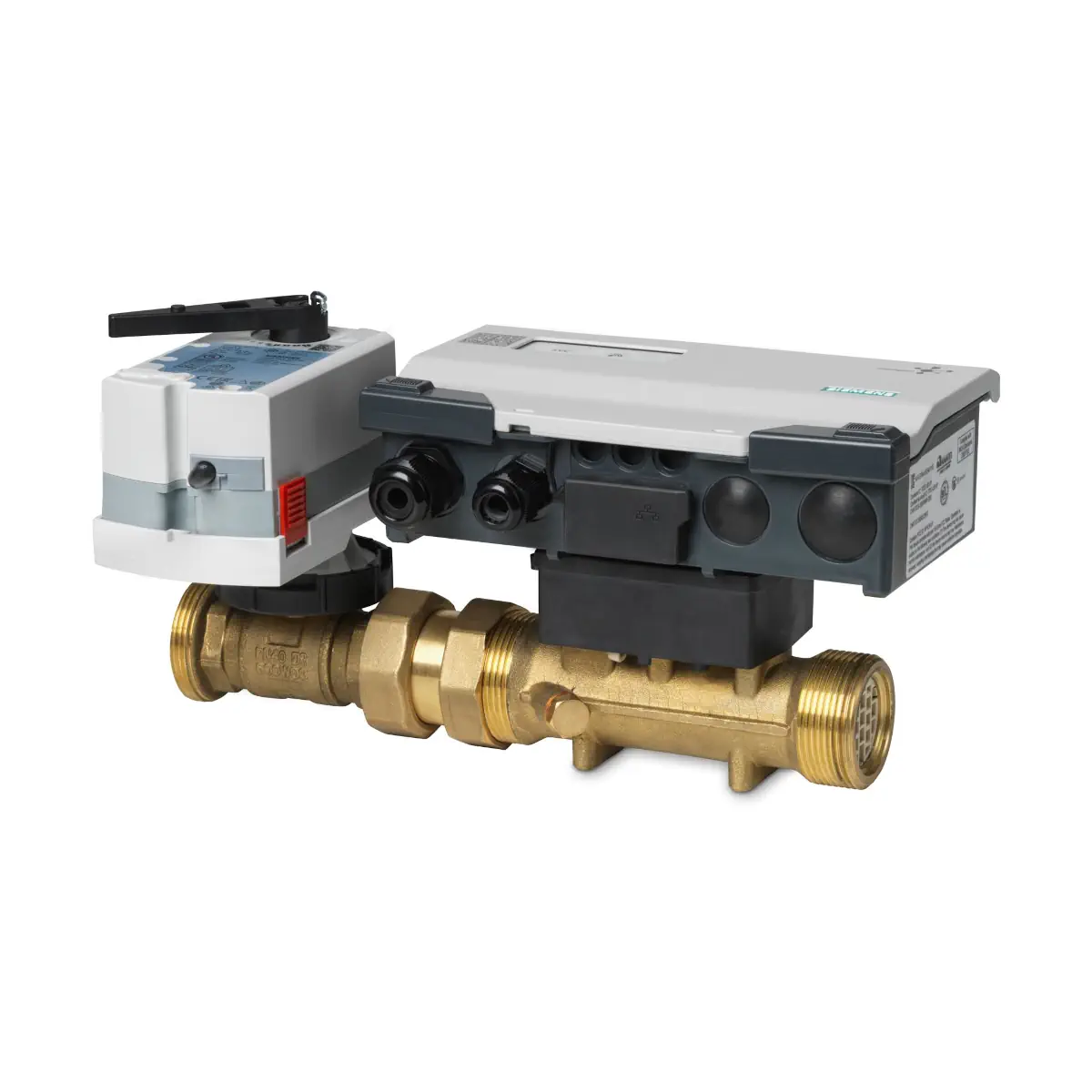

• Kompletna jednostka Intelligent Valve EVG4U10A032, obejmująca:
  • kontroler Intelligent Valve,
  • siłownik zaworu,
  • ultradźwiękowy czujnik przepływu,
  • 2-drogowy zawór regulacyjny gwintowany DN32,
  • zestaw montażowy łączący wszystkie elementy w jedną jednostkę,
  • parę czujników temperatury Pt1000 do bezpośredniego montażu (bez kieszeni ochronnych).
• Urządzenie dostarczane jest bez fittingów, przeciwzłączek i uszczelek – należy zamówić osobno.
• Odrębnie należy przewidzieć tuleje spawalnicze dla czujników (np. WZT-G10) oraz ewentualne kieszenie ochronne (EZT-M40), jeśli taki sposób montażu jest wymagany.

Podsumowanie

EVG4U10A032 to kompletny, gwintowany zawór Intelligent Valve DN32, integrujący w jednym urządzeniu elektroniczny zawór PICV, siłownik, przepływomierz ultradźwiękowy, kontroler oraz parę czujników temperatury. Dzięki temu możliwa jest jednoczesna, precyzyjna regulacja przepływu, dynamiczne równoważenie hydrauliczne oraz dokładny pomiar parametrów pracy instalacji (przepływ, temperatura, energia). Zastosowanie sprawdzonych komponentów Siemens, szeroki zakres dopuszczalnych ciśnień oraz możliwość współpracy z systemami BMS sprawiają, że EVG4U10A032 idealnie nadaje się do nowoczesnych instalacji HVAC, w których kluczowe są efektywność energetyczna, niezawodność oraz pełna kontrola nad obiegiem grzewczym lub chłodniczym.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt EVG4U10A032 posiada oznaczenie CE (zgodność z wymaganiami UE) oraz spełnia wymagania RoHS 2011/65/UE.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki i recyklingu sprzętu elektrycznego i elektronicznego zgodnie z lokalnymi przepisami. Przed utylizacją usunąć dane zapisane w urządzeniu, jeśli dotyczy.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio wykwalifikowane osoby posiadające wiedzę z zakresu instalacji grzewczych i klimatyzacyjnych oraz znajomość obowiązujących norm i przepisów.
• Urządzenie elektryczne niskonapięciowe, zasilanie AC/DC 24 V. Wejścia i wyjścia należy podłączać wyłącznie zgodnie z dokumentacją producenta i właściwym schematem zacisków. Nieprawidłowe okablowanie może spowodować uszkodzenie urządzenia lub nieprawidłową pracę instalacji.
• Stopień ochrony obudowy IP54 obowiązuje wyłącznie przy prawidłowo zamkniętej obudowie, poprawnym prowadzeniu przewodów oraz zastosowaniu właściwych dławików i zaślepek. Nie pozostawiać niezamkniętych lub nieuszczelnionych przepustów kablowych.
• Produkt przeznaczony jest do pracy wyłącznie wewnątrz budynków, w miejscach chronionych przed wpływem warunków atmosferycznych, w temperaturze otoczenia od -5 do poniżej 55 °C i przy wilgotności 5...95 % RH, bez kondensacji.
• Produkt EVG4U10A032 jest przeznaczony do instalacji z wodą chłodniczą lub grzewczą oraz z mieszaninami wody z glikolem etylenowym o stężeniu do 50 %. Dopuszczalna temperatura medium wynosi 1...120 °C dla wody oraz -10...90 °C dla mieszanin wody z glikolem etylenowym.
• Dopuszczalne ciśnienie robocze dla EVG4U10A032 wynosi 1600 kPa. Maksymalna dopuszczalna różnica ciśnień na drodze regulacji wynosi 600 kPa. Przekroczenie tych wartości może spowodować uszkodzenie urządzenia lub instalacji.
• Dla modelu EVG4U10A032 przy maksymalnej dopuszczalnej różnicy ciśnień 600 kPa należy bezwzględnie przestrzegać ograniczenia przepływu do wartości nominalnej V̇100. Płukanie instalacji przy 600 kPa i całkowicie otwartym zaworze jest niedozwolone; podczas płukania zawór kulowy musi pozostawać w położeniu 50 % lub mniejszym, albo czujnik przepływu należy zastąpić dystansem zgodnie z dokumentacją producenta.
• Należy unikać kawitacji. Ciśnienie statyczne za zaworem musi być co najmniej równe różnicy ciśnień na zaworze. Kawitacja może powodować wzrost hałasu oraz uszkodzenie materiału.
• Przed montażem należy sprawdzić i zachować prawidłowy kierunek przepływu oznaczony strzałką na czujniku przepływu i korpusie zaworu. Nieprawidłowy kierunek montażu uniemożliwia prawidłową pracę urządzenia.
• Nie instalować urządzenia w najwyższym punkcie instalacji, ponieważ w przepływomierzu mogą gromadzić się pęcherzyki powietrza, co pogarsza dokładność pomiaru i działanie układu.
• Przed czujnikiem przepływu należy zapewnić prosty odcinek rury o długości co najmniej 5 x DN. Dla modelu EVG4U10A032 oznacza to minimum 5 x DN32. Niespełnienie tego wymagania może obniżyć dokładność pomiaru i regulacji.
• Zaleca się montaż w przewodzie powrotnym oraz zastosowanie filtra lub osadnika przed wymiennikiem ciepła w celu zwiększenia trwałości i niezawodności urządzenia.
• Siłownik GLA161.9E/HR stosowany w modelu EVG4U10A032 może być używany wyłącznie przy temperaturze medium powyżej 0 °C. W miejscach narażonych na kondensację należy stosować odpowiednie elementy dystansowe lub adaptery przewidziane przez producenta.
• Produkt należy montować wyłącznie w dopuszczalnych pozycjach montażowych wskazanych przez producenta. Nieprawidłowa pozycja montażu może prowadzić do uszkodzenia urządzenia albo nieprawidłowej pracy pomiaru i regulacji.
• Nie stosować urządzenia poza zastosowaniami przewidzianymi przez producenta. Bezpieczna praca wymaga prawidłowego transportu, przechowywania, montażu, uruchomienia, eksploatacji i serwisowania zgodnie z dokumentacją techniczną Siemens.
