EVG4U10A040 Zawór inteligentny przelotowy gwintowany, PN16, DN40, kvs 11.5 [m3/h]

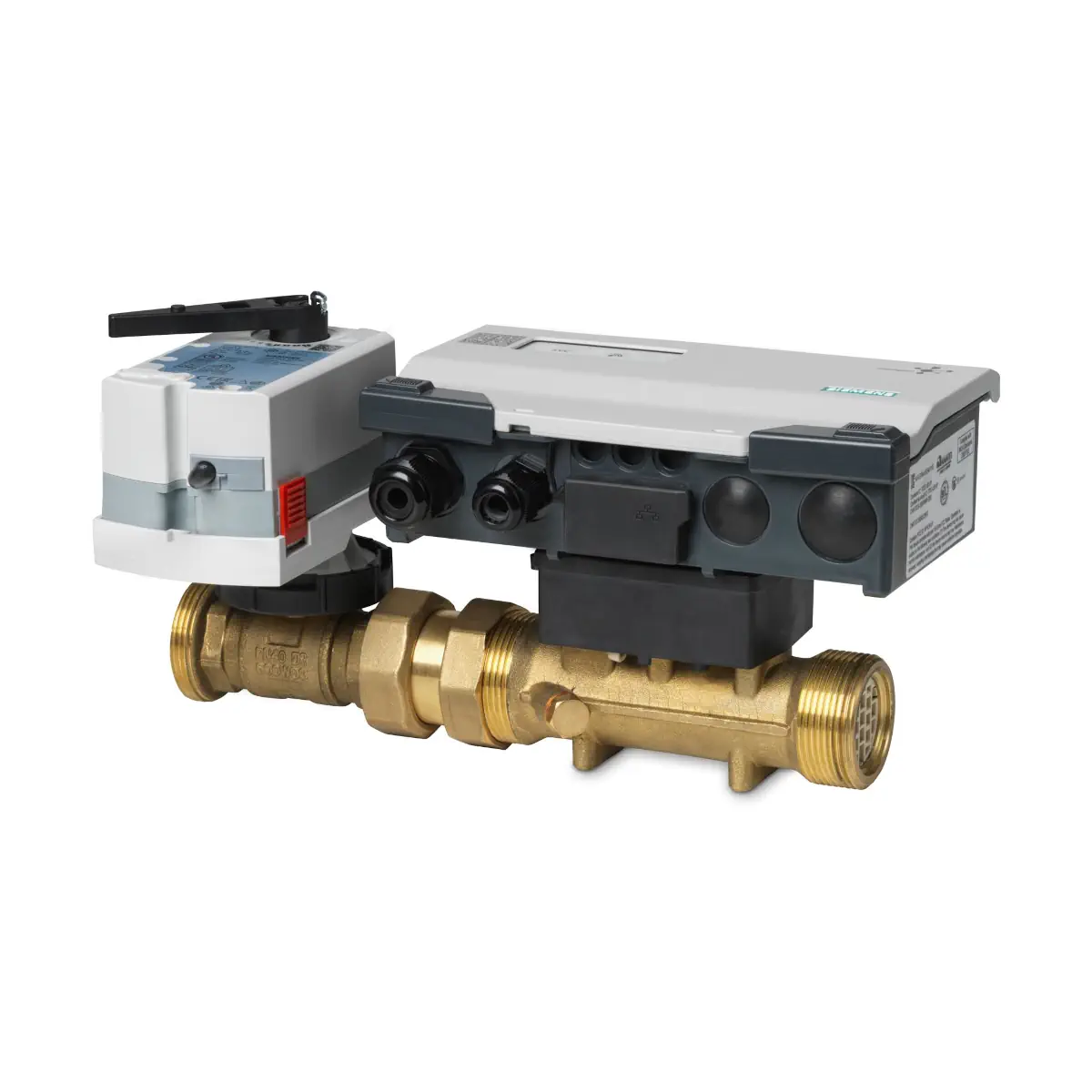

EVG4U10A040 to inteligentny, 2-drogowy zawór regulacyjny DN40 z serii Siemens Intelligent Valve w wykonaniu gwintowanym. Urządzenie łączy funkcję elektronicznego zaworu PICV z dynamiczną regulacją przepływu, ultradźwiękowym pomiarem przepływu oraz pomiarem temperatury i energii (przy wykorzystaniu pary czujników temperatury). Model o nominalnym przepływie 11,5 m³/h przeznaczony jest do instalacji HVAC, w których wymagana jest wysoka precyzja sterowania, stabilność pracy oraz możliwość integracji z systemami BMS.

Zastosowanie

• Instalacje ogrzewania i chłodzenia o średnich przepływach (DN40).
• Układy wymagające dynamicznego równoważenia hydraulicznego i stałej regulacji przepływu.
• Aplikacje, w których konieczny jest pomiar przepływu, temperatury oraz energii cieplnej lub chłodniczej.
• Systemy HVAC współpracujące z nadrzędnymi systemami automatyki budynkowej (BMS).
• Instalacje pracujące na wodzie lub mieszaninie woda–glikol etylenowy (20–50%).

Najważniejsze cechy

• Elektroniczny zawór PICV – utrzymuje zadany przepływ niezależnie od zmian ciśnienia w instalacji, zapewniając stabilną pracę układu.
• Ultradźwiękowy pomiar przepływu – wysoka dokładność i powtarzalność pomiaru, brak elementów ruchomych narażonych na zużycie.
• Pomiar energii – dzięki parze czujników temperatury możliwe jest obliczanie mocy oraz energii cieplnej/chłodniczej w obiegu.
• Pełna integracja w ramach Intelligent Valve – zawór dostarczany jako kompletna jednostka z kontrolerem, siłownikiem i czujnikiem przepływu.
• Możliwość komunikacji z BMS – poprzez kontroler Intelligent Valve (BACnet IP, Modbus RTU – zależnie od konfiguracji systemu).
• Kompaktowa konstrukcja gwintowana DN40 – ułatwiony montaż w instalacjach z przyłączami gwintowanymi.

Dane techniczne EVG4U10A040

• Typ: EVG4U10A040
• Średnica nominalna: DN40
• Nominalny przepływ V̇₁₀₀: 11,5 m³/h
• Minimalny przepływ (minV̇max): 0,575 m³/h
• kVS: 26 m³/h
• ΔpV100: 20 kPa
• ΔpV50: 5 kPa
• Maksymalna różnica ciśnień Δpmax: 800 kPa
• Ciśnienie robocze ps: 1600 kPa
• Medium: woda lub mieszaniny woda–glikol etylenowy 20–50%
• Zasilanie siłownika: AC/DC 24 V
• Sygnał sterujący: DC 0–10 V, 2–10 V lub 4–20 mA
• Czas pozycjonowania: 90 s

Wymagane akcesoria

• Fittingi przyłączeniowe DN40 – kształtki/przeciwzłączki do włączenia zaworu w instalację rurową (dobierane osobno).
• Tuleje zanurzeniowe / spawalnicze – jeśli czujniki temperatury montowane są w kieszeniach w rurociągu.
• Przeciwzawory odcinające, złączki i pozostały osprzęt instalacyjny – dobierane w zależności od projektu instalacji.

Zakres dostawy

• Kompletna jednostka Intelligent Valve EVG4U10A040, obejmująca:
  • kontroler Intelligent Valve,
  • siłownik zaworu,
  • ultradźwiękowy czujnik przepływu,
  • 2-drogowy zawór regulacyjny gwintowany DN40,
  • zestaw montażowy do połączenia elementów w jedną jednostkę,
  • parę czujników temperatury do bezpośredniego montażu lub w wykonaniu z kieszeniami ochronnymi (w zależności od wariantu).
• Dokumentacja montażowa i uruchomieniowa (konfiguracja przez narzędzia Siemens, np. ABT Go).
• Bez fittingów gwintowanych, przeciwzłączek, zaworów odcinających oraz tulei spawalniczych – należy zamówić osobno.

Podsumowanie

EVG4U10A040 to kompletny, gwintowany zawór Intelligent Valve DN40, integrujący w jednej jednostce zawór PICV, siłownik, przepływomierz ultradźwiękowy, kontroler oraz czujniki temperatury. Rozwiązanie to umożliwia precyzyjną regulację przepływu, dynamiczne równoważenie hydrauliczne oraz dokładny pomiar przepływu, temperatury, mocy i energii w obiegach grzewczych i chłodniczych. Dzięki możliwości integracji z systemami BMS oraz szerokiemu zakresowi parametrów pracy, EVG4U10A040 doskonale sprawdza się w nowoczesnych instalacjach HVAC, w których kluczowe są efektywność energetyczna, niezawodność oraz pełna kontrola nad parametrami pracy instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania odpowiednich dyrektyw UE.
• Urządzenie przeznaczone jest do zastosowań HVAC jako inteligentny zawór regulacyjny do instalacji z wodą grzewczą/chłodniczą oraz mieszaninami wody z glikolem etylenowym o stężeniu do 50%.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio wykwalifikowani specjaliści posiadający wiedzę z zakresu instalacji grzewczych i klimatyzacyjnych oraz znajomość obowiązujących norm i przepisów.
• Należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprawidłowy montaż lub obsługa mogą spowodować obrażenia ciała oraz szkody materialne.
• Urządzenie jest zasilane napięciem AC/DC 24 V. Podłączenia elektryczne należy wykonywać zgodnie z dokumentacją producenta oraz wymaganiami SELV/PELV.
• Przed rozpoczęciem prac montażowych i podłączeniowych należy odłączyć zasilanie. Wejścia i wyjścia są zabezpieczone przed błędnym okablowaniem AC/DC 24 V, jednak podłączenie należy wykonywać wyłącznie zgodnie ze schematem producenta.
• Produkt jest przeznaczony do montażu wewnątrz budynków, w miejscu osłoniętym od warunków atmosferycznych. Stopień ochrony obudowy: IP54 wyłącznie przy prawidłowo zamkniętej obudowie i poprawnie wykonanych przepustach kablowych.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi od -5 °C do poniżej 55 °C, przy wilgotności 5...95% r.h. bez kondensacji.
• Dla modelu EVG4U10A040 dopuszczalne medium to woda o temperaturze 1...120 °C lub mieszanina wody z glikolem etylenowym o temperaturze od -10...90 °C.
• Siłownik GLA161.9E/HR stosowany w modelu EVG4U10A040 może być używany wyłącznie przy temperaturze medium powyżej 0 °C.
• W przypadku ryzyka kondensacji w miejscu montażu należy zastosować adapter temperaturowy ALJ100 jako dystans ochronny dla siłownika. Przy temperaturze medium ≤ 0 °C wał adaptera należy nasmarować smarem silikonowym.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażowej wskazanej przez producenta. Nieprawidłowa pozycja montażu może spowodować nieprawidłową pracę urządzenia.
• Należy bezwzględnie zachować prawidłowy kierunek przepływu zgodny ze strzałką na czujniku przepływu i korpusie zaworu. Nieprawidłowy kierunek przepływu uniemożliwia poprawną pracę urządzenia.
• Nie instalować urządzenia w najwyższym punkcie fragmentu instalacji, ponieważ w przepływomierzu mogą gromadzić się pęcherzyki powietrza.
• Aby zapewnić deklarowaną dokładność pomiaru i regulacji, przed czujnikiem przepływu należy zachować prosty odcinek rurociągu o długości co najmniej 5 x DN.
• Zaleca się montaż urządzenia na powrocie instalacji oraz zastosowanie filtra lub siatki filtracyjnej przed wymiennikiem ciepła, co zwiększa niezawodność i trwałość pracy.
• Należy stosować wyłącznie elementy, czujniki i akcesoria przewidziane w dokumentacji producenta. Zastosowanie niezatwierdzonych komponentów może spowodować nieprawidłowe działanie lub utratę deklarowanych parametrów.
• Nie przekraczać dopuszczalnych parametrów pracy dla modelu EVG4U10A040, w szczególności maksymalnej dopuszczalnej różnicy ciśnień na torze regulacyjnym 800 kPa oraz dopuszczalnego ciśnienia roboczego 1600 kPa.
• Należy unikać kawitacji poprzez ograniczenie różnicy ciśnień na zaworze odpowiednio do temperatury medium i warunków ciśnieniowych instalacji. Kawitacja może powodować hałas i uszkodzenie materiału.
• Nie udostępniać urządzenia osobom postronnym, w szczególności dzieciom.
• Nie wyrzucać produktu z odpadami komunalnymi. Zużyte urządzenie należy przekazać do odpowiedniego punktu zbiórki i recyklingu zgodnie z lokalnymi przepisami. Przed utylizacją należy usunąć dane osobowe, jeśli dotyczy.
