EVG4U10A050 Zawór inteligentny przelotowy gwintowany, PN16, DN50, kvs 18 [m3/h]

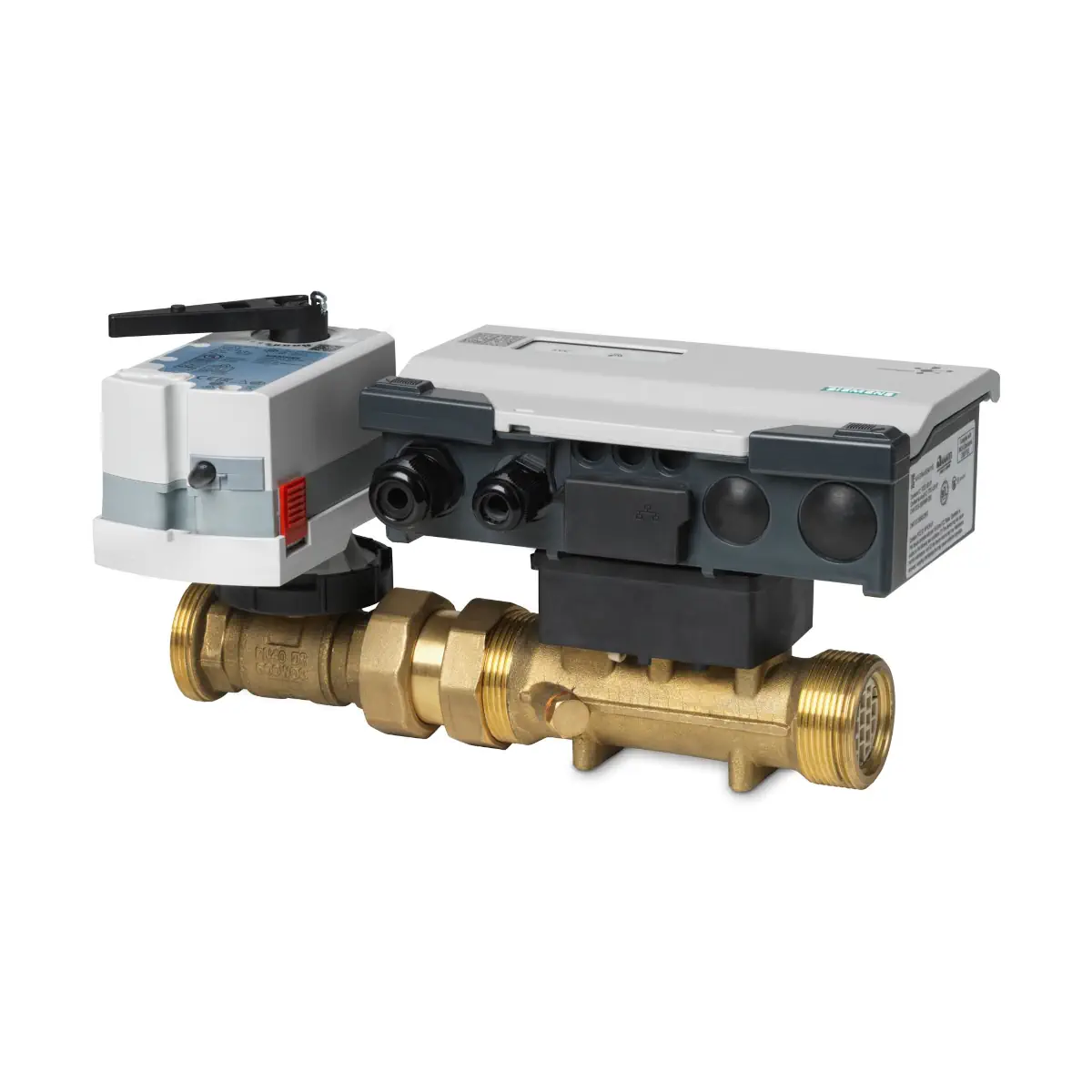

EVG4U10A050 to inteligentny, 2-drogowy zawór regulacyjny DN50 z serii Siemens Intelligent Valve w wykonaniu gwintowanym. Urządzenie łączy funkcję elektronicznego zaworu PICV z dynamiczną regulacją przepływu, ultradźwiękowym pomiarem przepływu oraz pomiarem temperatury i energii (przy wykorzystaniu pary czujników temperatury). Model o nominalnym przepływie 18 m³/h przeznaczony jest do instalacji HVAC, w których wymagana jest wysoka precyzja sterowania, stabilność pracy i możliwość integracji z systemem BMS.

Zastosowanie

• Instalacje ogrzewania i chłodzenia o średnich przepływach (DN50).
• Układy wymagające dynamicznego równoważenia hydraulicznego i stałej regulacji przepływu.
• Aplikacje, w których konieczny jest pomiar przepływu, temperatury oraz energii cieplnej lub chłodniczej.
• Systemy HVAC współpracujące z nadrzędnymi systemami automatyki budynkowej (BMS).
• Instalacje pracujące na wodzie lub mieszaninie woda–glikol etylenowy (20–50%).

Najważniejsze cechy

• Elektroniczny zawór PICV – utrzymuje zadany przepływ niezależnie od zmian ciśnienia w instalacji, zapewniając stabilną pracę układu.
• Ultradźwiękowy pomiar przepływu – wysoka dokładność i powtarzalność pomiaru, brak elementów ruchomych narażonych na zużycie.
• Pomiar energii – dzięki parze czujników temperatury możliwe jest obliczanie mocy i energii cieplnej/chłodniczej w obiegu.
• Pełna integracja w ramach Intelligent Valve – zawór dostarczany jako kompletna jednostka z kontrolerem, siłownikiem i czujnikiem przepływu.
• Możliwość komunikacji z BMS – poprzez kontroler Intelligent Valve (BACnet IP, Modbus RTU – zgodnie z konfiguracją systemu).
• Kompaktowa konstrukcja gwintowana DN50 – ułatwiony montaż w instalacjach z przyłączami gwintowanymi.

Dane techniczne EVG4U10A050

• Typ: EVG4U10A050
• Średnica nominalna: DN50
• Nominalny przepływ V̇₁₀₀: 18 m³/h
• Minimalny przepływ: 0.9 m³/h
• kvs: 30 m³/h
• Δp_V100: 36 kPa
• Δp_V50: 9 kPa
• Maksymalna różnica ciśnień Δp_max: 600 kPa
• Ciśnienie robocze ps: 1600 kPa
• Medium: woda lub mieszanina woda–glikol etylenowy 20–50%
• Zasilanie siłownika: AC/DC 24 V
• Sygnał sterujący: 0–10 V, 2–10 V lub 4–20 mA
• Czas pozycjonowania: 90 s

Wymagane akcesoria

• Śrubunki przyłączeniowe DN50 (np. ALG502 / ALG502B) – do podłączenia gwintowanego zaworu do instalacji.
• Tuleje zanurzeniowe / spawalnicze – jeśli czujniki temperatury mają być montowane w kieszeniach w rurociągu.
• Przeciwzłączki, zawory odcinające i pozostały osprzęt montażowy instalacji – dobierane w zależności od projektu.

Zakres dostawy

• Kompletna jednostka Intelligent Valve EVG4U10A050, obejmująca:
  • kontroler Intelligent Valve,
  • siłownik zaworu,
  • ultradźwiękowy czujnik przepływu,
  • 2-drogowy zawór regulacyjny gwintowany DN50,
  • zestaw montażowy do połączenia elementów w jedną jednostkę,
  • parę czujników temperatury do bezpośredniego montażu lub w wersji z kieszeniami ochronnymi (w zależności od wariantu wykonania).
• Dokumentacja montażowa i uruchomieniowa (konfiguracja przez narzędzia serwisowe Siemens, np. ABT Go).
• Bez śrubunków gwintowanych, przeciwzłączek, zaworów odcinających oraz tulei spawalniczych – należy zamówić osobno.

Podsumowanie

EVG4U10A050 to kompletny, gwintowany zawór Intelligent Valve DN50, integrujący w jednej jednostce zawór PICV, siłownik, przepływomierz ultradźwiękowy, kontroler oraz czujniki temperatury. Takie zestawienie umożliwia nie tylko precyzyjną regulację przepływu i dynamiczne równoważenie hydrauliczne, ale także dokładny pomiar przepływu, temperatury, mocy i energii w obiegu. Dzięki możliwości integracji z systemami BMS oraz elastycznym sygnałom sterującym, EVG4U10A050 idealnie sprawdza się w nowoczesnych instalacjach HVAC, w których liczy się zarówno efektywność energetyczna, jak i pełna kontrola nad parametrami pracy instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt przeznaczony do instalacji wewnętrznych, w miejscach osłoniętych od wpływów atmosferycznych. Stopień ochrony obudowy: IP54.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki i recyklingu zgodnie z lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio wykwalifikowane osoby, posiadające wiedzę z zakresu instalacji grzewczych i klimatyzacyjnych oraz znajomość obowiązujących norm i przepisów.
• Należy uniemożliwić dostęp do urządzenia osobom nieuprawnionym, w szczególności dzieciom.
• Przed rozpoczęciem prac montażowych i podłączeniowych należy odłączyć zasilanie. Urządzenie jest przeznaczone do zasilania AC/DC 24 V.
• Podłączenia elektryczne należy wykonywać zgodnie z dokumentacją producenta. Wejścia i wyjścia są chronione przed błędnym okablowaniem AC/DC 24 V, jednak nieprawidłowy montaż lub podłączenie może spowodować nieprawidłową pracę instalacji.
• Produkt należy stosować wyłącznie zgodnie z przeznaczeniem i danymi technicznymi producenta. Nieprawidłowe użycie może spowodować obrażenia oraz uszkodzenie produktu lub instalacji.
• Dla modelu EVG4U10A050 dopuszczalne medium to woda grzewcza/chłodnicza lub mieszanina wody z glikolem etylenowym do 50%.
• Dopuszczalna temperatura medium dla EVG4U10A050 wynosi: dla wody 1...120 °C, dla mieszaniny wody z glikolem etylenowym -10...90 °C.
• Siłownik GLA161.9E/HR stosowany w modelu EVG4U10A050 może być używany wyłącznie przy temperaturze medium powyżej 0 °C.
• W przypadku występowania kondensacji w miejscu montażu zalecane jest zastosowanie adaptera temperaturowego ALJ100 jako elementu dystansowego w celu ochrony siłownika.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażowej, zgodnie z dokumentacją producenta.
• Należy bezwzględnie zachować właściwy kierunek przepływu oznaczony strzałką na czujniku przepływu i korpusie zaworu. Nieprawidłowy kierunek montażu uniemożliwia prawidłową pracę urządzenia.
• Nie montować urządzenia w najwyższym punkcie instalacji, ponieważ w przepływomierzu mogą gromadzić się pęcherzyki powietrza.
• W celu zapewnienia deklarowanej dokładności pomiaru i regulacji należy zachować prosty odcinek rurociągu przed czujnikiem przepływu o długości co najmniej 5 x DN.
• Dla optymalnej pracy urządzenie powinno być montowane na powrocie instalacji.
• Zaleca się montaż filtra lub sita przed wymiennikiem ciepła, aby zwiększyć niezawodność i trwałość urządzenia.
• Nominalny przepływ dla modelu EVG4U10A050 wynosi 18 m³/h i nie może być przekraczany podczas eksploatacji.
• Maksymalna dopuszczalna różnica ciśnień dla modelu EVG4U10A050 wynosi 600 kPa. Przy tej wartości należy bezwzględnie przestrzegać zaleceń producenta dotyczących bezpieczeństwa pracy i płukania instalacji.
• Przy różnicy ciśnień 600 kPa nie wolno płukać instalacji przy całkowicie otwartym zaworze. Podczas płukania zawór kulowy musi pozostawać ustawiony maksymalnie na 50% otwarcia albo czujnik przepływu należy zastąpić odpowiednim elementem dystansowym.
• Należy unikać kawitacji. Ciśnienie statyczne za zaworem musi być co najmniej tak wysokie jak różnica ciśnień na zaworze.
• Jeżeli wymagana jest cicha praca instalacji, producent zaleca, aby różnica ciśnień nie przekraczała 200 kPa.
• W razie podłączenia urządzenia do sieci Ethernet/BACnet IP lub Modbus RTU należy stosować odpowiednie środki bezpieczeństwa teleinformatycznego, w tym ochronę przed nieautoryzowanym dostępem, zgodnie z zaleceniami producenta.

Pliki do pobrania:
EVG4U10A050 Karta katalogowa
EVG4U10A050 Instrukcja montażu
