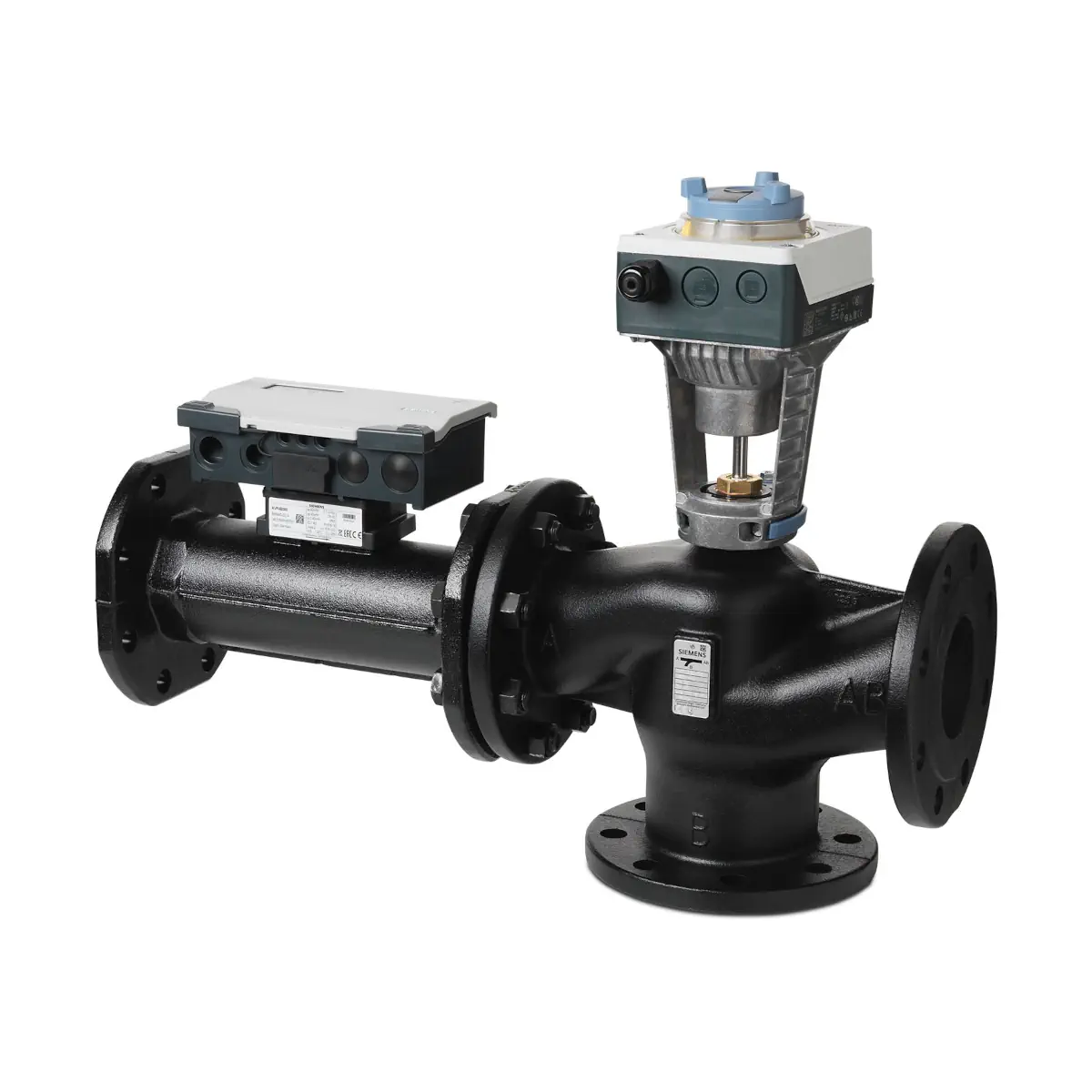

EXF4U20A065 Zawór inteligentny trójdrogowy kołnierzowy, DN65, kvs 20 [m3/h]

EXF4U20A065 to inteligentny, 3-drogowy zawór regulacyjny DN65 wchodzący w skład kompletnego rozwiązania Siemens Intelligent Valve. Urządzenie integruje funkcję elektronicznego zaworu PICV z dynamiczną regulacją przepływu, ultradźwiękowym pomiarem przepływu oraz pomiarem temperatury i energii. Model o nominalnym przepływie 20 m³/h przeznaczony jest do zaawansowanych instalacji HVAC o średnich przepływach, zapewniając precyzyjną regulację i pełną integrację z systemami automatyki budynkowej.

Zastosowanie

• Instalacje ogrzewania i chłodzenia w systemach HVAC o średniej wydajności (DN65).
• Układy mieszające 3-drogowe pracujące z nagrzewnicami, chłodnicami i wymiennikami ciepła.
• Systemy wymagające dynamicznego równoważenia hydraulicznego oraz pomiaru energii.
• Aplikacje wymagające pełnej integracji z BMS poprzez BACnet IP lub Modbus RTU.
• Instalacje pracujące na wodzie lub roztworach woda–glikol etylenowy (20–50%).

Najważniejsze cechy

• 3-drogowy zawór PICV – funkcja mieszania A–AB–B oraz dynamiczna regulacja przepływu przy zmiennym ciśnieniu w instalacji.
• Ultradźwiękowy pomiar przepływu – bardzo wysoka dokładność dzięki technologii bez elementów ruchomych.
• Pomiar energii – para czujników Pt1000 umożliwia precyzyjny pomiar temperatury i wyznaczanie mocy oraz energii.
• Integracja cyfrowa – komunikacja z BMS przez kontroler Intelligent Valve z obsługą BACnet IP, Modbus RTU i chmury Siemens.
• Regulacja adaptacyjna – ograniczenie przepływu, mocy, temperatury powrotu oraz różnicy temperatur ΔT.
• Kołnierzowe przyłącza DN65 zgodne z ISO-7005.

Dane techniczne EXF4U20A065

• Typ: EXF4U20A065
• Średnica nominalna: DN65
• Nominalny przepływ V̇₁₀₀: 20 m³/h
• Minimalny przepływ: 1 m³/h
• kVS (A–AB): 55 m³/h
• kVS (B–AB): 63 m³/h
• ΔpV100: 14 kPa
• ΔpV50: 3 kPa
• Maksymalna różnica ciśnień Δpmax: 150 kPa
• Ciśnienie robocze ps: 1500 kPa
• Medium: woda lub mieszaniny woda–glikol etylenowy 20–50%
• Zasilanie: AC/DC 24 V
• Sygnał sterujący: DC 0–10 V, 2–10 V lub 4–20 mA
• Czas pozycjonowania: 30 s

Wymagane akcesoria

• Przeciwkołnierze DN65, śruby i uszczelki – wymagane po stronie instalacji (nie są częścią zestawu).
• Tuleje spawalnicze do montażu kieszeni czujników (np. typu WZT-G12), jeśli czujniki montowane są bezpośrednio w rurociągu.
• Opcjonalne czujniki temperatury/ciśnienia dla dodatkowych funkcji regulacji.

Zakres dostawy

• Kompletny zestaw Intelligent Valve EXF4U20A065, obejmujący:
  • kontroler Intelligent Valve,
  • siłownik,
  • ultradźwiękowy czujnik przepływu,
  • 3-drogowy zawór kołnierzowy DN65,
  • zestaw montażowy łączący wszystkie elementy,
  • parę czujników Pt1000 wraz z osłonami zanurzeniowymi.
• Dokumentacja montażowa oraz możliwość konfiguracji przez aplikację ABT Go.
• Bez fittings, przeciwkołnierzy, uszczelek oraz tulei spawalniczych – dobierane osobno.

Podsumowanie

EXF4U20A065 to kompletny inteligentny zawór regulacyjny DN65, integrujący zawór 3-drogowy, przepływomierz ultradźwiękowy, kontroler oraz czujniki temperatury w jednym urządzeniu. Dzięki funkcjom dynamicznej regulacji przepływu, pomiarowi temperatury, mocy i energii oraz pełnej integracji z systemami BMS, EXF4U20A065 zapewnia wysoką precyzję regulacji oraz stabilną i energooszczędną pracę instalacji HVAC. Jest to idealny wybór dla nowoczesnych systemów grzewczych i chłodniczych, w których wymagane są niezawodność, precyzja, możliwość bilansowania hydraulicznego i szeroka funkcjonalność diagnostyczna.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie elektryczne klasy ochronności III, przeznaczone do zasilania AC/DC 24 V.
• Stopień ochrony obudowy IP54 obowiązuje wyłącznie przy prawidłowo zamkniętej obudowie i poprawnie wykonanych przepustach kablowych.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy przekazać do selektywnej zbiórki i recyklingu zgodnie z lokalnymi i krajowymi przepisami.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio wykwalifikowane osoby posiadające wiedzę z zakresu instalacji grzewczych i klimatyzacyjnych oraz znajomość obowiązujących norm i przepisów.
• Należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie wymagań bezpieczeństwa może prowadzić do obrażeń ciała i szkód materialnych.
• Urządzenie należy stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta. Nieprawidłowe użycie może spowodować zagrożenie dla ludzi oraz uszkodzenie produktu lub instalacji.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach otoczenia: montaż wewnątrz budynków, w miejscu osłoniętym od wpływów atmosferycznych, przy temperaturze otoczenia od -5 do <55 °C i wilgotności 5...95% r.h. bez kondensacji.
• Dla modelu EXF4U20A065 dopuszczalne medium to woda lodowa lub gorąca oraz mieszaniny wody z glikolem etylenowym o stężeniu do 50%.
• Dla modelu EXF4U20A065 dopuszczalna temperatura medium wynosi 1...120 °C dla wody oraz -10...90 °C dla mieszanin wody z glikolem etylenowym.
• Maksymalna dopuszczalna różnica ciśnień dla modelu EXF4U20A065 wynosi 150 kPa, a dopuszczalne ciśnienie pracy 1500 kPa. Przekroczenie tych wartości jest niedozwolone.
• Przed przepływomierzem należy zachować prosty odcinek rurociągu o długości co najmniej 5 x DN. Nieprzestrzeganie tego wymagania może pogorszyć dokładność pomiaru i regulacji.
• Należy bezwzględnie zachować właściwy kierunek przepływu zgodny ze strzałką na korpusie zaworu i przepływomierza. Nieprawidłowy kierunek przepływu uniemożliwia prawidłową pracę urządzenia.
• Nie montować urządzenia w najwyższym punkcie instalacji, ponieważ pęcherze powietrza mogą gromadzić się w przepływomierzu i zakłócać działanie.
• Przy temperaturze medium powyżej 90 °C przepływomierz należy montować na powrocie. Jeżeli nie jest to możliwe, sterownik należy zamontować z dala od przepływomierza przy użyciu uchwytu ściennego przewidzianego przez producenta.
• Do zwiększenia niezawodności i trwałości zaleca się montaż filtra lub strainer'a przed wymiennikiem ciepła.
• Do wejścia przepływu wolno podłączać wyłącznie przepływomierz przewidziany w dokumentacji producenta. Stosowanie nieprzewidzianych elementów może spowodować nieprawidłową pracę urządzenia.
• Wejścia i wyjścia należy okablować zgodnie z dokumentacją producenta. Nieprawidłowe okablowanie może powodować błędy sygnałów, uszkodzenie urządzenia albo nieprawidłowe działanie instalacji.
• Interfejs Modbus RTU należy wykonywać wyłącznie przewodem 3-żyłowym stosowanym wewnątrz budynku, o maksymalnej długości 1000 m, z parametrami transmisji dobranymi do długości przewodu.
• W przypadku temperatur medium poniżej 0 °C dla współpracujących siłowników SAX61.03/HR wymagane jest zastosowanie elementu grzejnego trzpienia ASZ6.6, aby zapobiec zamarzaniu zaworu.
• Element grzejny trzpienia stosowany przy medium poniżej 0 °C może powodować nagrzewanie części urządzenia. Nie wolno izolować siłownika ani trzpienia zaworu, należy zapewnić swobodną cyrkulację powietrza oraz odczekać do całkowitego ostygnięcia przed dotknięciem.
• Urządzenie jest przeznaczone do montażu w położeniu od pionowego do poziomego, zgodnie z dokumentacją montażową producenta.
