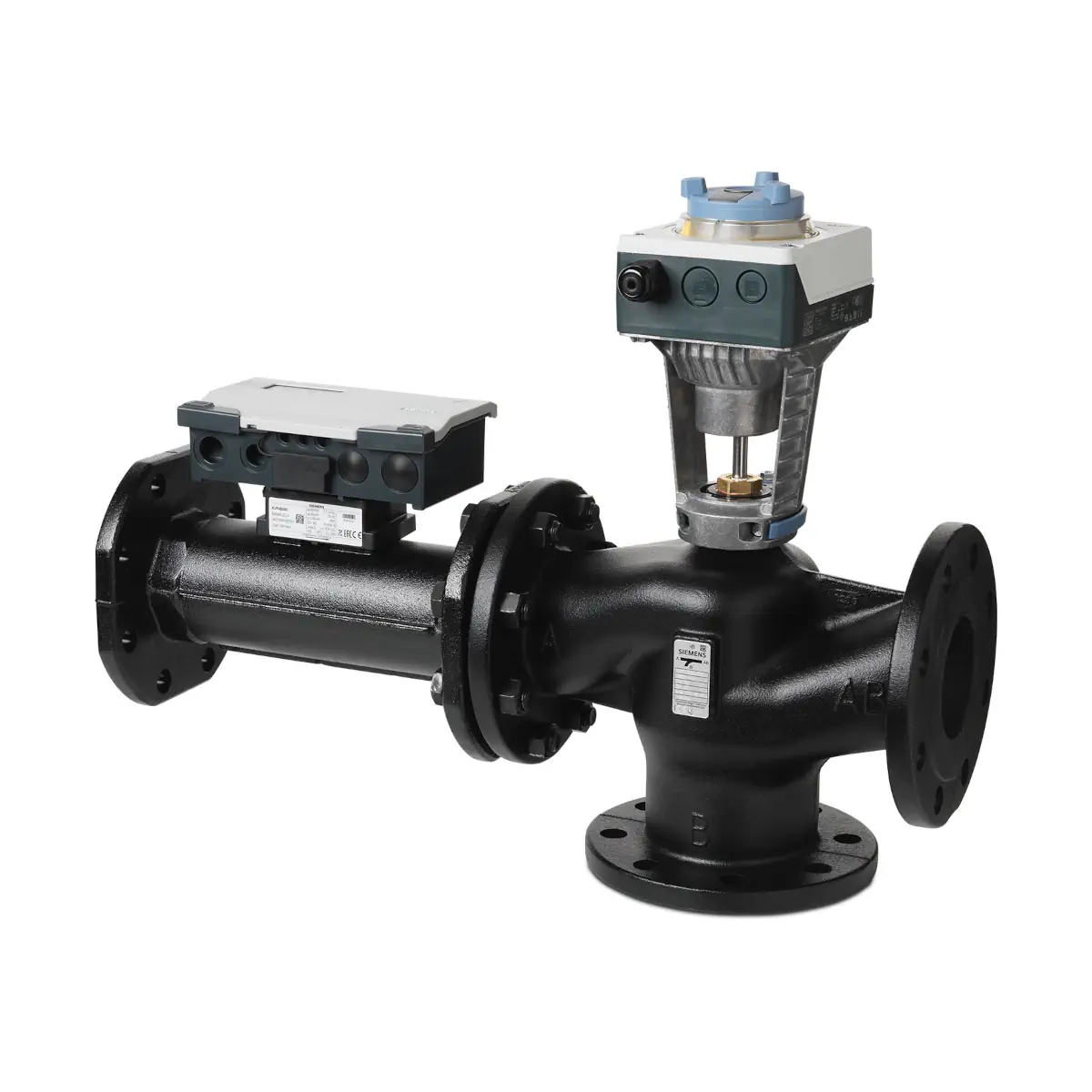

EXF4U20A080 Zawór inteligentny trójdrogowy kołnierzowy, DN80, kvs 32 [m3/h]

EXF4U20A080 to inteligentny, 3-drogowy zawór regulacyjny DN80 z rodziny Siemens Intelligent Valve, łączący funkcję zaworu mieszającego PICV z dynamiczną regulacją przepływu, ultradźwiękowym pomiarem przepływu oraz pomiarem temperatury i energii. Model zapewnia nominalny przepływ 32 m³/h i jest przeznaczony do zaawansowanych instalacji HVAC wymagających precyzji, stabilności oraz pełnej integracji z systemami automatyki.

Zastosowanie

• Instalacje ogrzewania i chłodzenia o średnich i dużych przepływach (DN80).
• Układy mieszające z nagrzewnicami, chłodnicami i wymiennikami ciepła.
• Systemy wymagające dynamicznego równoważenia hydraulicznego oraz pomiaru energii.
• Aplikacje z integracją BMS poprzez kontroler Intelligent Valve (BACnet IP / Modbus RTU).
• Instalacje pracujące na wodzie lub mieszaninie woda–glikol etylenowy (20–50%).

Najważniejsze cechy

• 3-drogowy zawór PICV – funkcja mieszania (A-AB-B) z dynamiczną regulacją przepływu przy zmiennym ciśnieniu.
• Ultradźwiękowy pomiar przepływu – bardzo wysoka stabilność, brak elementów ruchomych.
• Pomiar energii – dzięki parze czujników Pt1000 możliwy jest pomiar temperatury zasilania i powrotu oraz obliczanie mocy i energii.
• Integracja cyfrowa – poprzez kontroler Intelligent Valve, z obsługą BACnet IP i Modbus RTU oraz możliwością integracji z chmurą.
• Regulacja adaptacyjna – ograniczenia przepływu, mocy, temperatury powrotu i ΔT.
• Kołnierzowe przyłącza DN80, zgodne ze standardem ISO-7005.

Dane techniczne EXF4U20A080

• Typ: EXF4U20A080
• Średnica nominalna: DN80
• Nominalny przepływ V̇₁₀₀: 32 m³/h
• Minimalny przepływ: 1.6 m³/h
• kVS (A-AB): 80 m³/h
• kVS (B-AB): 100 m³/h
• ΔpV100: 16 kPa
• ΔpV50: 4 kPa
• Maksymalna różnica ciśnień Δpmax: 150 kPa
• Ciśnienie robocze ps: 1500 kPa
• Medium: woda lub mieszanina woda–glikol etylenowy do 50%
• Zasilanie: AC/DC 24 V
• Sygnał sterujący: DC 0–10 V / 2–10 V / 4–20 mA
• Czas pozycjonowania: 30 s

Wymagane akcesoria

• Przeciwkołnierze, śruby i uszczelki – elementy przyłączeniowe DN80 po stronie instalacji.
• Tuleje spawalnicze dla kieszeni czujników (np. WZT-G12), jeśli wymagany jest montaż w rurociągu.
• Opcjonalne czujniki temperatury/ciśnienia do dodatkowych funkcji zaawansowanej regulacji.

Zakres dostawy

• Kompletny zestaw Intelligent Valve EXF4U20A080, obejmujący:
  • kontroler Intelligent Valve,
  • siłownik zaworu,
  • ultradźwiękowy przepływomierz,
  • 3-drogowy zawór kołnierzowy DN80,
  • zestaw montażowy łączący elementy w jedną jednostkę,
  • parę czujników temperatury Pt1000 z osłonami zanurzeniowymi.
• Dokumentacja montażowa oraz konfiguracja w aplikacji ABT Go.
• Bez przeciwkołnierzy, uszczelek i tulei spawalniczych – wymagają osobnego doboru.

Podsumowanie

EXF4U20A080 to inteligentny zawór regulacyjny DN80 typu 3-drogowego, będący kompletną jednostką Siemens Intelligent Valve. Zintegrowany przepływomierz ultradźwiękowy, czujniki Pt1000 oraz kontroler umożliwiają precyzyjną regulację przepływu, obliczanie mocy i energii, a także dynamiczne równoważenie hydrauliczne. Dzięki kołnierzowej konstrukcji, dużej przepustowości 32 m³/h oraz kompatybilności z systemami automatyki budynkowej (BACnet IP / Modbus RTU), EXF4U20A080 doskonale sprawdza się w nowoczesnych instalacjach HVAC o wysokich wymaganiach dotyczących wydajności, sprawności energetycznej i precyzyjnego pomiaru parametrów pracy.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego, zgodnie z lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i serwis wyłącznie przez wykwalifikowany personel posiadający wiedzę z zakresu instalacji grzewczych i klimatyzacyjnych oraz znajomość obowiązujących norm i przepisów.
• Przed rozpoczęciem montażu lub podłączeń należy odłączyć zasilanie. Urządzenie jest przeznaczone do zasilania AC/DC 24 V w obwodach SELV/PELV.
• Produkt przeznaczony wyłącznie do stosowania zgodnego z dokumentacją producenta, jako 3-drogowy zawór regulacyjny z pomiarem energii w instalacjach HVAC. Nieprawidłowe użycie może spowodować obrażenia, uszkodzenie produktu lub instalacji.
• Urządzenie przeznaczone do montażu wewnątrz budynków, w miejscu osłoniętym od warunków atmosferycznych. Stopień ochrony obudowy: IP54 przy prawidłowym montażu i zamknięciu obudowy.
• Należy przestrzegać dopuszczalnych warunków pracy: temperatura otoczenia podczas eksploatacji od -5 do poniżej 55°C, wilgotność względna 5…95% bez kondensacji.
• Dla modelu EXF4U20A080 dopuszczalne medium to woda chłodnicza lub grzewcza oraz mieszaniny wody z glikolem etylenowym o stężeniu do 50%. Dla wody zakres temperatur medium wynosi 1…120°C, a dla mieszanin wody z glikolem etylenowym -10…90°C.
• Produkt należy montować wyłącznie w dozwolonej pozycji montażowej, od pionowej do poziomej, zgodnie z instrukcją producenta.
• Należy bezwzględnie zachować prawidłowy kierunek przepływu oznaczony strzałką na czujniku przepływu i korpusie zaworu. Nieprawidłowy kierunek przepływu uniemożliwia prawidłową pracę urządzenia.
• Nie instalować urządzenia w najwyższym punkcie części instalacji, aby zapobiec gromadzeniu się pęcherzyków powietrza w przepływomierzu.
• Przed przepływomierzem należy zapewnić prosty odcinek rury o długości co najmniej 5 x DN, aby zachować deklarowaną dokładność pomiaru i regulacji.
• Przy temperaturze medium powyżej 90°C przepływomierz należy montować na powrocie. Jeżeli nie jest to możliwe, sterownik należy zamontować z dala od przepływomierza, na ścianie, z użyciem dedykowanego uchwytu producenta.
• Dla siłownika stosowanego w modelu EXF4U20A080 wymagane jest zastosowanie elementu grzejnego trzpienia ASZ6.6 przy temperaturze medium poniżej 0°C, aby zapobiec zamarznięciu zaworu.
• W przypadku stosowania elementu grzejnego trzpienia nie wolno izolować siłownika ani trzpienia zaworu, aby zapewnić prawidłową cyrkulację powietrza. Przed dotknięciem ogrzewanych części należy odczekać do ich całkowitego ostygnięcia.
• Podczas podłączania przewodów należy stosować się do oznaczeń zacisków i schematów producenta. Nieprawidłowe okablowanie może spowodować uszkodzenie urządzenia lub nieprawidłową pracę instalacji.
• Magistrala Modbus RTU powinna być wykonywana wyłącznie wewnątrz budynku, zgodnie z wymaganiami producenta dotyczącymi okablowania i topologii sieci.
• Wszelkie czynności konfiguracyjne i uruchomieniowe należy wykonywać zgodnie z dokumentacją producenta, z użyciem aplikacji Siemens ABT Go.
