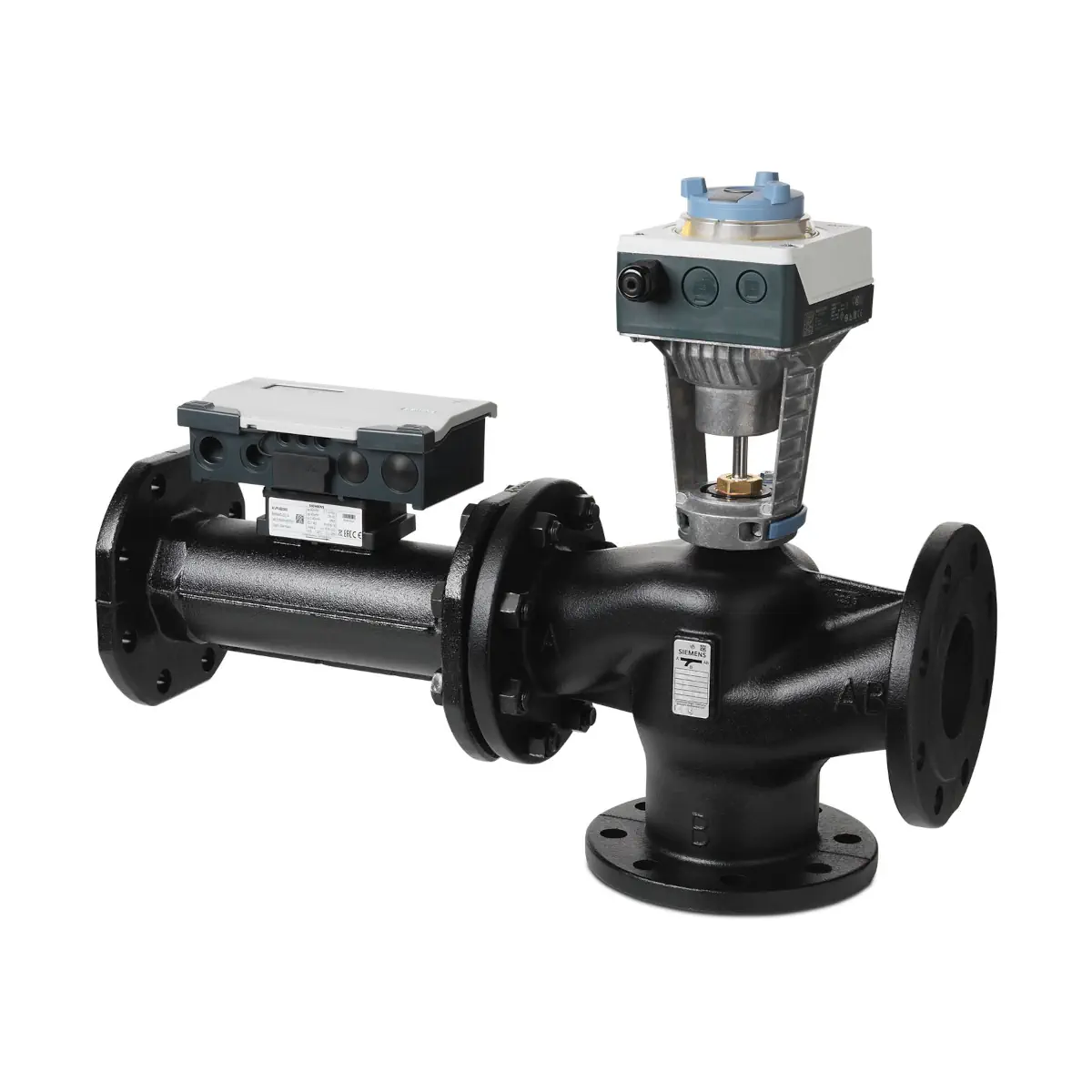

EXF4U20A100 Zawór inteligentny trójdrogowy kołnierzowy, DN100, kvs 50 [m3/h]

EXF4U20A100 to inteligentny, kołnierzowy zawór regulacyjny DN100 z rodziny Siemens Intelligent Valve. Urządzenie łączy funkcję zaworu regulacyjnego z dynamiczną regulacją przepływu, precyzyjnym pomiarem ultradźwiękowym oraz obliczaniem mocy i energii cieplnej lub chłodniczej. Model ten oferuje nominalny przepływ 50 m³/h, co czyni go odpowiednim do dużych obiegów w instalacjach HVAC.

Zastosowanie

• Systemy ogrzewania i chłodzenia w średnich i dużych instalacjach HVAC (DN100).
• Układy z wymiennikami ciepła, nagrzewnicami, chłodnicami, centralami klimatyzacyjnymi.
• Instalacje wymagające stabilnej, dynamicznej regulacji przepływu przy zmiennym ciśnieniu.
• Aplikacje, w których konieczny jest pomiar przepływu, temperatur zasilania/powrotu oraz energii dostarczanej do odbiornika.
• Systemy współpracujące z automatyką budynkową (BMS) poprzez BACnet IP lub Modbus RTU.

Najważniejsze cechy

• Inteligentny zawór regulacyjny z pomiarem energii – integruje regulację, pomiar przepływu oraz obliczanie mocy i energii w jednym urządzeniu.
• Ultradźwiękowy pomiar przepływu – brak części ruchomych, wysoka stabilność i powtarzalność pomiaru.
• Dynamiczna regulacja przepływu – utrzymanie zadanego przepływu przy zmiennym ciśnieniu w instalacji, z możliwością ograniczania przepływu i mocy.
• Pomiar temperatury – para czujników Pt1000 w osłonach zanurzeniowych umożliwia dokładny pomiar temperatury zasilania i powrotu.
• Integracja cyfrowa – współpraca z kontrolerem Intelligent Valve i komunikacja z systemami nadrzędnymi przez BACnet IP lub Modbus RTU.
• Konfiguracja przez ABT Go – uruchomienie, parametryzacja i diagnostyka z wykorzystaniem aplikacji Siemens ABT Go.
• Kołnierzowe przyłącza DN100 – łatwy montaż w rurociągach z kołnierzami PN16.

Dane techniczne EXF4U20A100

• Typ: EXF4U20A100
• Średnica nominalna: DN100
• Nominalny przepływ V̇₁₀₀: 50 m³/h
• Minimalny przepływ (minV̇_max): 2.5 m³/h
• ΔpV100 (min. różnica ciśnień dla V̇₁₀₀): 19 kPa
• ΔpV50 (spadek ciśnienia przy 50% V̇₁₀₀): 5 kPa
• Maksymalna różnica ciśnień Δpmax: 125 kPa
• kVS (tor A–AB): 113 m³/h
• kVS (tor B–AB): 160 m³/h
• Ciśnienie robocze ps: do 1600 kPa (PN16)
• Medium: woda oraz roztwory woda–glikol etylenowy do 50%
• Zasilanie: AC / DC 24 V
• Sygnał sterujący: DC 0–10 V, 2–10 V lub 4–20 mA
• Czas pozycjonowania: 120 s

Wymagane akcesoria

• Przeciwkołnierze, uszczelki oraz śruby/nakrętki – elementy przyłączeniowe DN100 od strony instalacji (nie są w komplecie).
• Tuleje spawalnicze do kieszeni czujników – np. typu WZT-G12, jeśli wymagany jest montaż osłon czujników w rurociągu.
• Opcjonalnie: dodatkowe czujniki temperatury lub ciśnienia – w zależności od wymagań aplikacji i sposobu regulacji w danej instalacji.

Zakres dostawy

• Kompletny zestaw Intelligent Valve EXF4U20A100, obejmujący:
  • kontroler Intelligent Valve,
  • siłownik zaworu,
  • ultradźwiękowy przepływomierz (czujnik przepływu),
  • zawór regulacyjny kołnierzowy DN100,
  • zestaw montażowy do połączenia elementów zestawu,
  • parę czujników temperatury Pt1000 wraz z kieszeniami ochronnymi.
• Instrukcja montażu i konfiguracji (w tym uruchomienie za pomocą ABT Go).
• Bez fittings (kształtek), przeciwkołnierzy, uszczelek oraz tulei spawalniczych do kieszeni – należy zamówić osobno.

Podsumowanie

EXF4U20A100 to inteligentny zawór regulacyjny DN100 stanowiący kompletną jednostkę Intelligent Valve, w której zintegrowano zawór kołnierzowy, siłownik, przepływomierz ultradźwiękowy, kontroler oraz czujniki temperatury. Urządzenie zapewnia precyzyjną, dynamiczną regulację przepływu przy zmiennym ciśnieniu, a także szczegółowy pomiar przepływu, temperatury, mocy i energii dostarczanej do odbiorników. Dzięki gotowemu zestawowi z czujnikami Pt1000 w osłonach oraz możliwości integracji z BMS (BACnet IP, Modbus RTU), EXF4U20A100 doskonale sprawdza się w dużych, nowoczesnych instalacjach HVAC, gdzie wymagane są niezawodność, wysoka efektywność energetyczna oraz pełna kontrola parametrów pracy instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki i recyklingu zgodnie z lokalnymi oraz krajowymi przepisami. Przed utylizacją usunąć dane osobowe, jeśli mają zastosowanie.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio wykwalifikowani specjaliści posiadający wiedzę z zakresu instalacji grzewczych i klimatyzacyjnych oraz znajomość obowiązujących norm i przepisów.
• Podczas montażu i eksploatacji należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie zasad bezpieczeństwa może prowadzić do obrażeń ciała oraz uszkodzenia mienia.
• Urządzenie jest przeznaczone wyłącznie do zastosowań opisanych przez producenta. Bezpieczna praca wymaga prawidłowego transportu, przechowywania, montażu, instalacji, uruchomienia, użytkowania i serwisowania zgodnie z dokumentacją.
• Produkt EXF4U20A100 jest 3-drogowym zaworem regulacyjnym z pomiarem energii do instalacji HVAC. Stosować wyłącznie z dopuszczonym medium: wodą grzewczą/chłodniczą lub mieszaniną wody z glikolem etylenowym o stężeniu do 50%.
• Dopuszczalna temperatura medium dla tego modelu wynosi: dla wody 1...120°C, a dla mieszanin wody z glikolem etylenowym -10...90°C. Maksymalna temperatura medium na sprzężonym zaworze wynosi 120°C.
• Urządzenie jest przeznaczone do montażu wewnątrz budynków, w miejscu zabezpieczonym przed wpływem warunków atmosferycznych. Stopień ochrony obudowy wynosi IP54 wyłącznie przy prawidłowo zamkniętej i poprawnie zmontowanej obudowie oraz prawidłowo wykonanych przepustach kablowych.
• Urządzenie jest zasilane napięciem AC/DC 24 V. Podłączenia elektryczne należy wykonywać zgodnie z dokumentacją producenta. Wejścia i wyjścia są przewidziane dla obwodów niskonapięciowych; nieprawidłowe okablowanie może spowodować uszkodzenie urządzenia lub nieprawidłową pracę instalacji.
• Do zasilania należy stosować odpowiednie zabezpieczenia zewnętrzne wskazane przez producenta: bezpiecznik zwłoczny 6...10 A albo wyłącznik nadprądowy maks. 13 A, typ B, C lub D, lub źródło z ograniczeniem prądu do maks. 10 A.
• Nie otwierać ani nie montować urządzenia pod napięciem. Prace montażowe i serwisowe wykonywać zgodnie z instrukcją producenta.
• Zawór należy montować wyłącznie w dopuszczalnych pozycjach montażowych: od pionowej do poziomej. Nie montować w położeniu niedozwolonym przez producenta.
• Należy bezwzględnie zachować prawidłowy kierunek przepływu zgodny ze strzałką na korpusie zaworu i czujniku przepływu. Nieprawidłowy kierunek przepływu uniemożliwia prawidłową pracę urządzenia.
• Przed czujnikiem przepływu należy zachować prosty odcinek rurociągu o długości co najmniej 5 x DN. Dla modelu EXF4U20A100 oznacza to co najmniej 5 x DN100.
• Nie instalować urządzenia w najwyższym punkcie części instalacji, aby zapobiec gromadzeniu się pęcherzyków powietrza w przepływomierzu, co może powodować błędy pomiaru i nieprawidłową pracę.
• Przy temperaturze medium powyżej 90°C czujnik przepływu należy montować na powrocie. Jeżeli nie jest to możliwe, sterownik należy zamontować z dala od czujnika przepływu przy użyciu przewidzianego przez producenta uchwytu ściennego.
• W celu zwiększenia niezawodności i trwałości urządzenia producent zaleca montaż filtra lub siatki filtracyjnej na dopływie przed wymiennikiem ciepła.
• W przypadku pracy z medium o temperaturze poniżej 0°C dla siłownika stosowanego w modelu EXF4U20A100 wymagane jest zastosowanie elementu grzewczego trzpienia ASZ6.6, aby zapobiec zamarznięciu zaworu.
• Przy stosowaniu elementu grzewczego trzpienia nie wolno izolować siłownika ani trzpienia zaworu, ponieważ brak cyrkulacji powietrza może prowadzić do przegrzania i ryzyka pożaru. Przed dotknięciem podgrzewanych części należy odczekać do ich całkowitego ostygnięcia.
• Urządzenie należy stosować wyłącznie z przewidzianymi przez producenta komponentami współpracującymi. Producent nie gwarantuje parametrów użytkowych i bezpieczeństwa w przypadku użycia niezatwierdzonych produktów innych firm.
