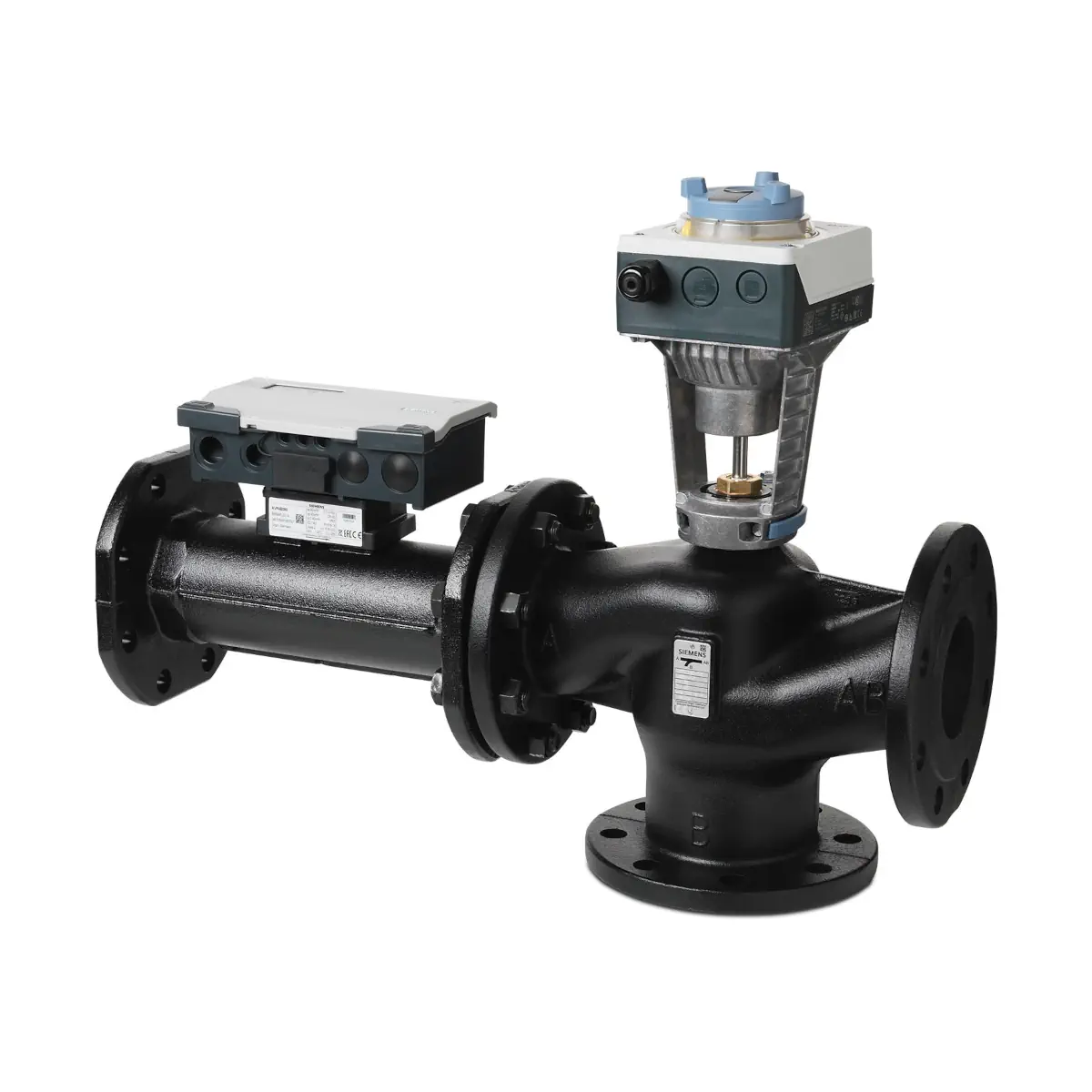

EXF4U20E065 Zawór inteligentny trójdrogowy kołnierzowy, DN65, V100 20 m3/h, współpracuje z SAX61.03/HR

Siemens EXF4U20E065 to inteligentny zawór regulacyjny 3‑drogowy (seria ACVATIX™ Intelligent Valve) z wbudowanym pomiarem przepływu, temperatury oraz mocy/energii, przeznaczony do instalacji wentylacji i klimatyzacji oraz obiegów wstępnych (precontrol). Wersja DN 65 z przyłączem kołnierzowym (ISO 7005-1) zapewnia dynamiczną regulację przepływu na podstawie czujników (ultradźwiękowy przepływ + para czujników Pt1000), a także umożliwia integrację zarówno analogową, jak i cyfrową z systemem BMS.

Najważniejsze cechy

• Producent: Siemens
• Model: EXF4U20E065
• Typ: 3‑drogowy zawór regulacyjny zintegrowany z akwizycją danych energetycznych (Intelligent Valve)
• Średnica nominalna: DN 65
• Nominalny przepływ V̇100 (zawór w pełni otwarty): 20 m³/h
• Zakres nastawy V̇max: 30…100% V̇100
• Minimalna możliwa nastawa V̇max: 6 m³/h
• Pomiar przepływu: ultradźwiękowy, ciągły
• Dokładność pomiaru przepływu: ±2% wartości bieżącej (25…100% V̇100)
• Pomiar temperatury: para czujników Pt1000 (pomiar zasilania i powrotu)
• Integracja: BACnet IP (Ethernet) oraz Modbus RTU (EIA‑485), a także sterowanie analogowe
• Zasilanie: AC/DC 24 V ±20%
• Stopień ochrony obudowy sterownika: IP54

Zastosowanie

EXF4U20E065 jest przeznaczony do układów HVAC jako zawór 3‑drogowy z pomiarem przepływu, temperatur i obliczaniem mocy oraz energii. Może pracować w trzech typach obiegów hydraulicznych:

• układ mieszający,
• układ mieszający z ustawionym wstępnym zmieszaniem (set pre-mix),
• układ wtryskowy (injection) z zaworem 3‑drogowym.

Funkcje sterowania i ograniczeń

3 funkcje regulacji (w zależności od konfiguracji)

• Dynamic control valve (zawór dynamiczny w obwodzie regulacji temperatury – nastawa z nadrzędnej automatyki lub lokalnie).
• Flow temperature controller (regulator temperatury zasilania – zawór przejmuje rolę automatyki; wymaga czujnika temperatury na wejściu X3).
• Outside temperature-dependent flow temperature controller (regulacja temperatury zasilania wg temperatury zewnętrznej – wg krzywej grzewczej; czujniki na X1 i X3 w zależności od konfiguracji).

Ograniczenie przepływu oraz akwizycja energii są dostępne w każdej z powyższych funkcji.

Tryby sterowania w funkcji „Dynamic control valve”

• Volume flow control – sygnał zadany jest interpretowany jako wartość przepływu (w odniesieniu do V̇100 lub do ograniczeń V̇min/V̇max, jeśli aktywne).
• Position control – sygnał zadany odpowiada pozycji zaworu; nadal aktywne pozostaje ograniczenie maks. przepływu.
• Output control – sterowanie na podstawie mocy (wyznaczanej z przepływu i różnicy temperatur); ograniczenie maks. przepływu pozostaje aktywne.

Dostępne funkcje ograniczeń

• Ograniczenie maksymalnego przepływu (port A) – aktywne w trybach sterowania funkcji „Dynamic control valve”.
• Ograniczenie minimalnego przepływu (port A) – do wyboru w zależności od trybu.
• Ograniczenie maksymalnej mocy – dostępne w zależności od trybu.
• Ograniczenie temperatury powrotu (min./max.) – dostępne w zależności od trybu.
• ΔT-limitation – ograniczenie różnicy temperatur zasilanie/powrót (w zależności od trybu).

Pomiary: przepływ, temperatura, moc i energia

• Pomiar przepływu: ultradźwiękowy (ciągły), minimalny pomiar od 1% V̇100.
• Dokładność pomiaru przepływu: ±2% wartości bieżącej w zakresie 25…100% V̇100.
• Dokładność pomiaru temperatury (absolutna): ±0,6°C przy 20°C oraz ±0,8°C przy 60°C (Pt1000 EN 60751, klasa B).
• Dokładność pomiaru różnicy temperatur: ±0,2 K przy ΔT = 20 K.
• Rozdzielczość temperatury: 0,085°C.

Integracja (BMS) i komunikacja

• Integracja analogowa: wejście zadane DC 0…10 V / DC 2…10 V / 4…20 mA.
• BACnet IP: BACnet over UDP/IP przez Ethernet (2 × RJ45).
• Modbus RTU: EIA‑485 (galwanicznie izolowane), do 31 urządzeń w segmencie.
• Chmura: wsparcie bezpośredniego transferu do Siemens Building Operator.
• Odczyt danych procesowych: (np. przepływ, moc, temperatury) możliwy cyfrowo również przy integracji analogowej.

Dane techniczne (EXF4U20E065)

• DN: 65
• Przyłącze: kołnierzowe (ISO 7005-1)
• V̇100: 20 m³/h
• minV̇max: 6 m³/h
• Wymagane minimalne Δp dla V̇100 (ΔpV100): 14 kPa
• Δp przy 50% V̇100 (ΔpV50): 3 kPa
• Maks. dopuszczalne Δp na torze regulacji (Δpmax): 150 kPa
• Dopuszczalne ciśnienie robocze (ps): 1500 kPa
• kVS (A–AB): 55
• kVS (B–AB): 63
• Dokładność regulacji: ±5%
• Medium: woda lodowa i gorąca
• Temperatura medium: 1…120°C
• Charakterystyka (w trybie „Volume flow control”): liniowa
• Szczelność (przelot): wodoodporny wg EN 60534-4 L/1, ulepszona klasa 4; 0…0,03% wartości kVS
• Przeciek (bypass): 0,5…2% wartości kVS
• Pozycja montażu: pionowo do poziomo
• Materiał korpusu zaworu: żeliwo
• Trzpień/gniazdo: stal nierdzewna
• Uszczelnienie dławnicy trzpienia: EPDM
• Czas przestawienia: 30 s
• Siłownik (dla DN 65…80): SAX61.03/HR, 800 N, skok 20 mm
• Funkcja fail-safe: brak
• Zasilanie: AC 24 V 50/60 Hz ±20% lub DC 24 V ±20%
• Pobór mocy (z podłączonymi urządzeniami polowymi): 6,25 W (praca), 3,5 W (pozycja normalna), 14 VA (dobór)
• Stopień ochrony sterownika: IP54
• Klasa izolacji: III (AC/DC 24 V)
• Warunki otoczenia (praca): -5…<55°C; 5…95% r.h. (bez kondensacji)
• Masa: 30 kg

Montaż i uruchomienie

• Odcinek prosty przed czujnikiem przepływu: należy zapewnić niezakłócony odcinek wlotowy L ≥ 5 × DN przed czujnikiem, aby utrzymać deklarowaną dokładność pomiaru i regulacji.
• Kierunek przepływu: musi być zgodny ze strzałką na czujniku przepływu i korpusie zaworu; w przeciwnym razie zawór nie może być eksploatowany.
• Unikać montażu w najwyższym punkcie obiegu (ryzyko gromadzenia pęcherzy powietrza w przepływomierzu).
• Zasada „najpierw pomiar, potem regulacja”: czujnik przepływu powinien być zamontowany przed zaworem regulacyjnym w kompaktowej instalacji.
• Uruchomienie: konfiguracja i commissioning realizowane w aplikacji Siemens ABT Go, z połączeniem przez wbudowany punkt dostępowy WLAN (aktywowalny przyciskiem).

Zakres dostawy (EXF4U20E065)

• Sterownik Intelligent Valve
• Siłownik
• Czujnik przepływu AVF4E..
• Zawór regulacyjny VXF42..
• Para czujników temperatury Pt1000 wraz z kieszeniami ochronnymi

Urządzenia są dostarczane bez złącz/kołnierzy towarzyszących i bez uszczelek. Tuleje/spawy pod kieszenie ochronne należy przewidzieć po stronie instalacji.

Podsumowanie

Siemens EXF4U20E065 to zawór 3‑drogowy DN 65 z dynamiczną regulacją przepływu oraz zintegrowanym pomiarem energii (przepływ ultradźwiękowy + temperatura Pt1000). Zapewnia pełny zestaw danych procesowych i elastyczną integrację z automatyką budynkową (BACnet IP, Modbus RTU lub sygnały analogowe), wspierając precyzyjne sterowanie oraz optymalizację zużycia energii w instalacjach HVAC.
