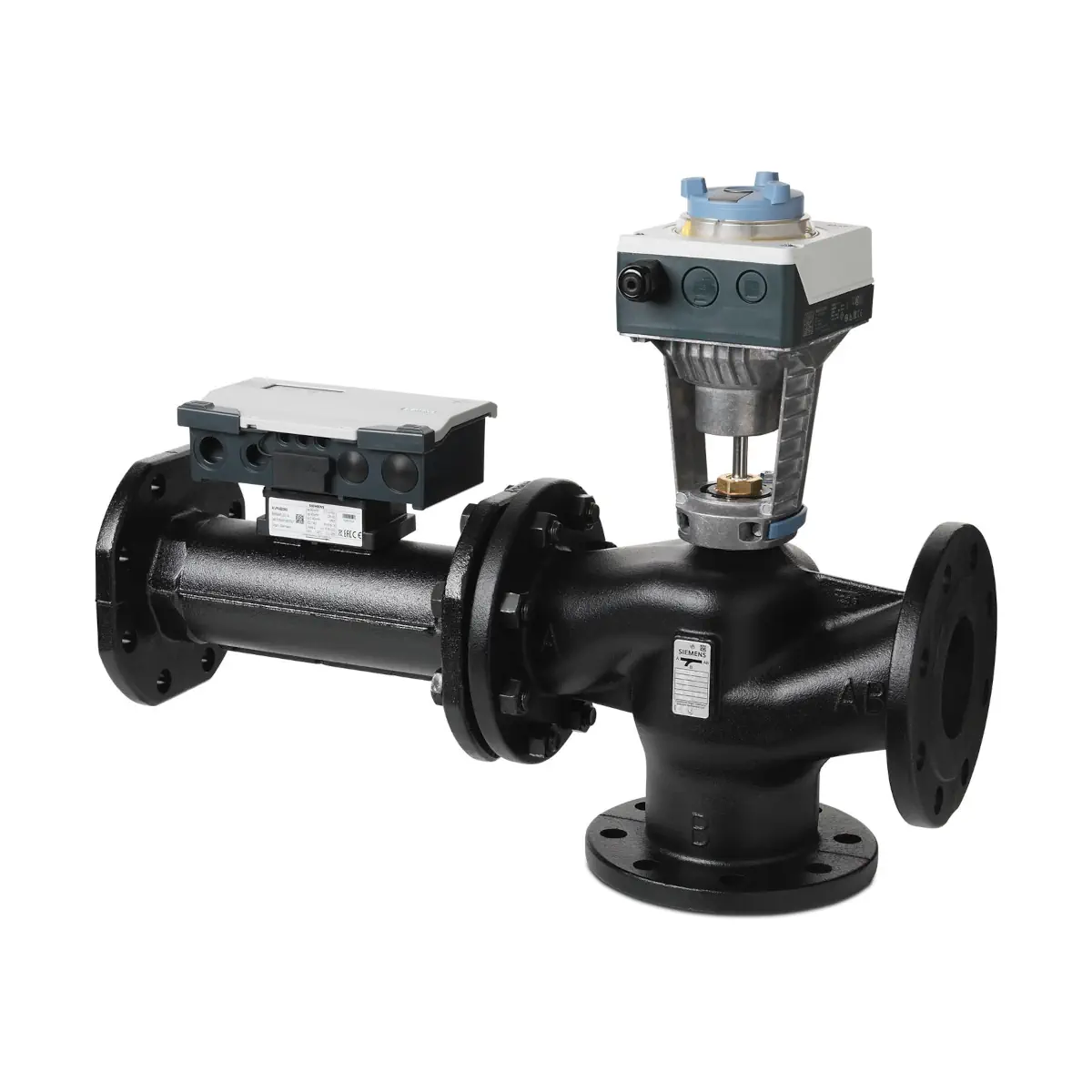

EXF4U20E080 Zawór inteligentny trójdrogowy kołnierzowy, DN80, V100 32 m3/h, współpracuje z SAX61.03/HR

EXF4U20E080 to inteligentny zawór regulacyjny 3‑drogowy Siemens ACVATIX™ z zintegrowanym pomiarem energii (przepływ, temperatury, moc/energia) do instalacji wentylacji i klimatyzacji oraz układów wstępnego sterowania. Wersja kołnierzowa DN 80 oferuje nominalny przepływ V̇100 = 32 m³/h i realizuje dynamiczną regulację przepływu sterowaną czujnikami (ultradźwiękowy pomiar przepływu + para czujników temperatury Pt1000). Zawór można włączyć do układu regulacji zarówno analogowo (DC 0/2…10 V lub 4…20 mA), jak i cyfrowo przez BACnet IP lub Modbus RTU; dane procesowe mogą być odczytywane cyfrowo również przy integracji analogowej. Urządzenie jest zasilane AC/DC 24 V i wspiera bezpośredni transfer danych do Siemens Building Operator.

Najważniejsze cechy

• Producent: Siemens
• Model: EXF4U20E080
• Numer katalogowy (stock number): S55300-M118
• Typ: inteligentny zawór regulacyjny 3‑drogowy z akwizycją danych energii
• Wielkość nominalna: DN 80
• Przyłącze: kołnierzowe wg ISO 7005-1
• Nominalny przepływ V̇100 (zawór całkowicie otwarty): 32 m³/h
• Zakres nastawy V̇max: 30…100% V̇100 (minV̇max = 9,6 m³/h)
• Wymagane minimalne Δp dla V̇100 (ΔpV100): 16 kPa
• Maks. dopuszczalne Δp na torze regulacji (Δpmax): 75 kPa
• Dopuszczalne ciśnienie robocze (ps): 1200 kPa
• kVS A‑AB: 80 m³/h
• kVS B‑AB: 100 m³/h
• Zasilanie: AC 24 V ±20% / DC 24 V ±20%, 50/60 Hz
• Sygnał zadany (wejście X1): DC 0…10 V, DC 2…10 V lub 4…20 mA
• Integracja cyfrowa: BACnet IP (Ethernet) / Modbus RTU (EIA‑485, galwanicznie izolowane)
• Pomiar przepływu: ultradźwiękowy, dokładność ±2% wartości bieżącej (25…100% V̇100)
• Minimalny pomiar przepływu: 1% V̇100
• Pomiar temperatury: para czujników Pt1000; dokładność absolutna ±0,6°C (20°C) / ±0,8°C (60°C)
• Dokładność ΔT: ±0,2 K (przy ΔT = 20 K)
• Stopień ochrony obudowy: IP54

Zastosowanie

EXF4U20E080 jest przeznaczony do pracy w instalacjach HVAC jako zawór 3‑drogowy z funkcjami pomiaru i kontroli przepływu oraz obliczania mocy/energii. Może pracować w trzech układach hydraulicznych:

• układ mieszający,
• układ mieszający z ustawionym wstępnym podmieszaniem (pre‑mix),
• układ wtryskowy z zaworem 3‑drogowym.

Funkcje sterowania

Zawór oferuje trzy funkcje regulacyjne, przy czym ograniczenie przepływu i akwizycja energii są dostępne w każdej z nich:

• Dynamiczny zawór regulacyjny
• Regulator temperatury zasilania
• Regulator temperatury zasilania zależny od temperatury zewnętrznej

Tryby pracy w funkcji „dynamiczny zawór regulacyjny”

• Regulacja przepływu (volume flow control): sygnał zadany jest proporcjonalny do przepływu na porcie A.
• Regulacja położenia (position control): pozycja zaworu proporcjonalna do sygnału zadanego (z zachowaniem limitu przepływu maks.).
• Regulacja mocy (output control): sterowanie w odniesieniu do mocy projektowej (wyznaczonej z V̇max i temperatur projektowych).

Ograniczenie przepływu maksymalnego jest aktywne we wszystkich powyższych trybach.

Pomiary i akwizycja energii

• Przepływ: ciągły pomiar ultradźwiękowy; dokładność ±2% wartości bieżącej w zakresie 25…100% V̇100.
• Temperatury: pomiar z użyciem sparowanej pary czujników Pt1000 (pomiar temperatury zasilania i powrotu dla obliczeń mocy/energii).
• Moc i energia: obliczenia mocy i energii oraz zapis skumulowanych danych przepływu i energii w sterowniku zaworu.

Integracja, komunikacja i uruchomienie

• Integracja analogowa: wejście zadania X1: DC 0…10 V / DC 2…10 V / 4…20 mA.
• Integracja cyfrowa: BACnet IP (Ethernet) lub Modbus RTU (EIA‑485).
• Wyjście wartości rzeczywistej (X2): analogowe DC 0/2…10 V lub 4…20 mA (konfigurowalne).
• Uruchomienie: konfiguracja i commissioning z użyciem aplikacji Siemens ABT Go przez wbudowany punkt dostępowy WLAN.

Dane techniczne (wybrane)

• Zasilanie: AC 24 V ±20% / DC 24 V ±20%
• Pobór mocy (praca): 6,25 W
• Pobór mocy (pozycja spoczynkowa): 3,5 W
• Pozorna moc przy doborze (sizing): 14 VA
• Czas przestawienia: 30 s
• Siła przestawienia: 800 N
• Medium: woda lodowa i gorąca
• Temperatura medium: 1…120°C
• Dokładność regulacji: ±5%
• Charakterystyka w trybie regulacji przepływu: liniowa
• Stopień ochrony: IP54
• Warunki otoczenia (praca): wewnątrz budynków, -5…<55°C, 5…95% r.h. (bez kondensacji)

Zakres dostawy

EXF4U20E080 jest dostarczany jako kompletny zestaw, obejmujący:

• sterownik Intelligent Valve,
• siłownik,
• ultradźwiękowy czujnik przepływu (AVF4E..),
• zawór regulacyjny 3‑drogowy (VXF42..),
• parę zanurzeniowych czujników temperatury Pt1000 wraz z kieszeniami ochronnymi.

Urządzenia są dostarczane bez kołnierzy towarzyszących i uszczelek. Tuleje do spawania dla kieszeni ochronnych należy przewidzieć i zamówić oddzielnie.

Montaż – najważniejsze wymagania

• Odcinek uspokojenia przepływu: przed czujnikiem przepływu należy zapewnić prosty odcinek rurociągu L ≥ 5 × DN.
• Kierunek przepływu: musi być zgodny ze strzałką na korpusie i czujniku; w przeciwnym razie zawór nie może być eksploatowany.
• Pozycja montażu: od pionu do poziomu (upright to horizontal).
• Unikać najwyższego punktu instalacji: aby nie gromadziły się pęcherze powietrza w przepływomierzu.
• Temperatura medium > 90°C: zalecany montaż czujnika przepływu na powrocie; gdy to niemożliwe, sterownik można zamontować zdalnie od czujnika.

Podsumowanie

Siemens EXF4U20E080 to kołnierzowy inteligentny zawór 3‑drogowy DN 80 z precyzyjnym, ultradźwiękowym pomiarem przepływu i parą czujników Pt1000 do obliczania mocy oraz energii. Dzięki integracji BACnet IP i Modbus RTU (oraz możliwości sterowania analogowego) jest gotowym, kompletnym rozwiązaniem do energooszczędnej regulacji i monitoringu obiegów HVAC z V̇100 = 32 m³/h.
