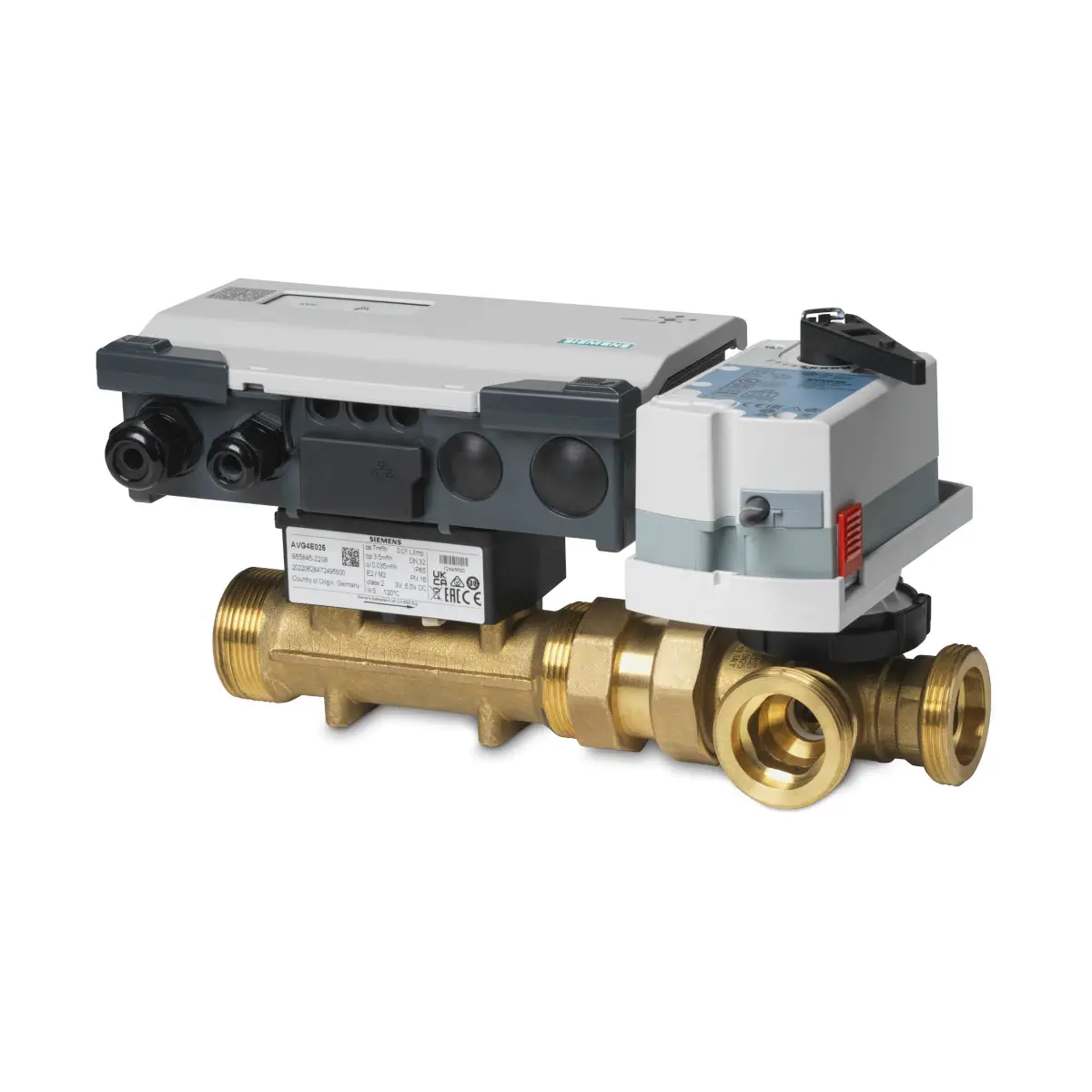

EXG4U10A020 Zawór inteligentny trójdrogowy gwintowany, DN20, kvs 2 [m3/h]

Siemens EXG4U10A020 to 3-drogowy, ciśnieniowo niezależny zawór regulacyjny (PICV) z rodziny Intelligent Valve, przeznaczony do instalacji wentylacji i klimatyzacji oraz układów wstępnej regulacji w HVAC. Model ten łączy w jednym rozwiązaniu: dynamiczną regulację przepływu, ciągły pomiar ultradźwiękowy przepływu oraz pomiar temperatury (para czujników Pt1000), co umożliwia wyliczanie mocy i energii oraz odczyt danych procesowych lokalnie i przez system BMS. Wersja EXG4U10A020 jest wykonaniem gwintowanym (DN20) z zewnętrznym gwintem zgodnie z ISO-228.

Najważniejsze cechy

• Producent: Siemens
• Model: EXG4U10A020
• Typ: 3-portowy zawór regulacyjny (PICV) z zintegrowanym pomiarem energii (Intelligent Valve)
• DN: 20
• Przepływ nominalny V̇100 (zawór w pełni otwarty): 2 m³/h
• Minimalna nastawa maks. przepływu (min V̇max): 0,1 m³/h
• Pomiar przepływu: ultradźwiękowy, dokładność pomiaru: ±2% (woda, 25…100% V̇100) oraz ±6% (mieszanki woda–glikol etylenowy, 25…100% V̇100)
• Pomiar temperatury: para czujników Pt1000 (pomiar bezwzględny i różnicowy)
• Integracja z automatyką: analogowo (DC 0/2…10 V lub 4…20 mA) lub cyfrowo (BACnet IP, Modbus RTU)
• Obsługa integracji chmurowej: bezpośredni transfer do Siemens Operations Manager
• Zasilanie: AC 24 V ±20% / DC 24 V ±20%
• Sygnał sterujący (wejście X1): DC 0…10 V / DC 2…10 V / 4…20 mA
• Czas przestawienia: 90 s
• Stopień ochrony obudowy: IP54 (montaż pionowo do poziomo)

Zastosowanie

EXG4U10A020 jest przeznaczony do zastosowań w układach wodnych HVAC jako 3-drogowy zawór dynamicznie bilansujący z ciągłym pomiarem przepływu, temperatury, mocy i energii. Może pracować w obiegach z wodą lodową i grzewczą oraz w aplikacjach z mieszaninami woda–glikol etylenowy (stężenie 20…50%).

Funkcje regulacji i ograniczeń

Intelligent Valve obsługuje kilka funkcji sterowania (konfigurowanych podczas uruchomienia) – m.in. jako zawór dynamiczny, zawór dynamiczny dla układów przełącznych (changeover) oraz jako regulator temperatury zasilania (również zależny od temperatury zewnętrznej). Niezależnie od wybranej funkcji dostępne są: ograniczanie przepływu oraz akwizycja energii.

• Tryby sterowania (dla funkcji zaworu dynamicznego): regulacja przepływu, regulacja położenia, regulacja mocy
• Ograniczenia dostępne w urządzeniu: maks./min. przepływ w porcie A, maks. moc, ograniczanie temperatury powrotu, ograniczanie ΔT (różnicy temperatur), ważone ograniczanie temperatury powrotu
• Tryb awaryjny (backup mode): zachowanie po utracie komunikacji / sygnału zadawania (konfigurowalne dla źródła zadawania Analog oraz Modbus RTU)

Komunikacja i integracja BMS

• BACnet IP: BACnet over UDP/IP (Ethernet), konfiguracja parametrów sieciowych z poziomu ABT Go
• Modbus RTU: EIA-485, interfejs galwanicznie izolowany; terminacja 120 Ω przełączana w ABT Go; maks. długość magistrali 1000 m; maks. 31 urządzeń w segmencie
• Integracja analogowa: wejście zadawania X1 (0/2…10 V lub 4…20 mA) z jednoczesnym cyfrowym odczytem danych procesowych

Dane techniczne – EXG4U10A020

• Wykonanie: gwintowane, 3-portowe
• Przyłącza: zewnętrzny gwint wg ISO-228, G 1¼ B
• DN: 20
• V̇100: 2 m³/h
• min V̇max: 0,1 m³/h
• ΔpV100 (min. wymagane do uzyskania V̇100): 25 kPa
• ΔpV50 (spadek ciśnienia przy 50% V̇100, zawór w pełni otwarty): 6 kPa
• Δpmax (max. dopuszczalne różnicowe na torze regulacyjnym): 200 kPa
• ps (dopuszczalne ciśnienie robocze): 1600 kPa
• kVS A–AB: 4
• kVS B–AB: 5
• Zasilanie: AC 24 V ±20% / DC 24 V ±20%
• Sygnał zadawania (X1): DC 0…10 V, DC 2…10 V, 4…20 mA
• Czas przestawienia: 90 s
• Funkcja bezpieczeństwa (fail-safe): brak
• Masa: 2,9 kg

Pomiary i zakresy pracy (dla serii EXG4U10A..)

• Regulowany przepływ: 5…100% wartości V̇100
• Dokładność regulacji: ±5% (woda) / ±10% (woda z glikolem etylenowym)
• Minimalny regulowany przepływ: 1% V̇100
• Minimalny pomiar przepływu: 0,8% V̇100
• Medium: woda lodowa i grzewcza; mieszaniny woda–glikol etylenowy do 50%
• Temperatura medium: 1…120°C (woda); -10…90°C (woda–glikol etylenowy)
• Warunki otoczenia (praca): -5…<55°C; 5…95% r.h. (bez kondensacji)
• Stopień ochrony: IP54

Zakres dostawy

EXG4U10A020 jest dostarczany jako kompletny zestaw obejmujący: sterownik Intelligent Valve, siłownik, czujnik przepływu, zawór regulacyjny, zestaw montażowy oraz parę czujników temperatury do bezpośredniego montażu (kieszenie ochronne dla czujników należy zamawiać oddzielnie).

Montaż – najważniejsze wymagania

• Należy bezwzględnie zachować prawidłowy kierunek przepływu zgodny ze strzałką na czujniku przepływu i korpusie zaworu.
• Przed czujnikiem przepływu należy zapewnić prosty odcinek dopływowy: L ≥ 5 × DN.
• Nie montować w najwyższym punkcie instalacji (ryzyko gromadzenia pęcherzyków powietrza w przepływomierzu).
• Zalecany montaż: „najpierw pomiar, potem regulacja” – czujnik przepływu przed zaworem w kompaktowej instalacji.

Podsumowanie

Siemens EXG4U10A020 to gwintowany zawór 3-drogowy DN20 o przepływie nominalnym 2 m³/h, który zapewnia dynamiczną, ciśnieniowo niezależną regulację oraz zintegrowany pomiar przepływu i temperatur do obliczania mocy i energii. Dzięki obsłudze 0/2…10 V, 4…20 mA oraz integracji cyfrowej przez BACnet IP i Modbus RTU, model EXG4U10A020 jest gotowym rozwiązaniem do precyzyjnej regulacji i monitoringu energetycznego w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt EXG4U10A020 posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki i recyklingu zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio wykwalifikowane osoby posiadające wiedzę z zakresu instalacji grzewczych i klimatyzacyjnych oraz znajomość obowiązujących norm i przepisów.
• Należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie wymagań bezpieczeństwa może prowadzić do obrażeń ciała oraz uszkodzenia produktu lub instalacji.
• Urządzenie jest przeznaczone wyłącznie do zastosowań opisanych przez producenta. Nieprawidłowe użycie może spowodować zagrożenie dla użytkownika oraz uszkodzenie produktu lub instalacji.
• Urządzenie elektryczne niskonapięciowe, zasilane AC/DC 24 V. Podłączenia elektryczne należy wykonywać wyłącznie przy odłączonym zasilaniu, zgodnie z dokumentacją producenta oraz wymaganiami SELV/PELV.
• Wejścia i wyjścia należy podłączać wyłącznie zgodnie z przeznaczeniem i właściwym schematem połączeń. Nieprawidłowe okablowanie może spowodować błędną pracę, uszkodzenie urządzenia lub instalacji.
• Produkt przeznaczony jest do montażu wewnątrz budynków, w miejscu osłoniętym od wpływów atmosferycznych. Stopień ochrony obudowy IP54 jest zachowany wyłącznie przy prawidłowym montażu i zamknięciu obudowy.
• Nie dopuszczać do kondensacji wilgoci wewnątrz urządzenia ani do zawilgocenia złączy i przewodów. W przypadku ryzyka kondensacji należy stosować rozwiązania ochronne przewidziane przez producenta.
• Urządzenie należy montować wyłącznie w dozwolonej pozycji montażowej, od pionowej do poziomej. Nie montować w pozycjach niedopuszczonych przez producenta.
• Należy zachować prawidłowy kierunek przepływu oznaczony strzałką na czujniku przepływu i korpusie zaworu. Nieprawidłowy kierunek przepływu uniemożliwia prawidłową pracę urządzenia.
• Przed czujnikiem przepływu należy zapewnić prosty odcinek rurociągu o długości co najmniej 5 x DN. Nie montować urządzenia w najwyższym punkcie instalacji, gdzie mogą gromadzić się pęcherze powietrza.
• Zaleca się montaż filtra lub siatki filtracyjnej przed wymiennikiem ciepła, aby zwiększyć niezawodność działania i trwałość urządzenia.
• Model EXG4U10A020 jest przeznaczony do pracy z wodą grzewczą/chłodniczą oraz mieszaninami wody z glikolem etylenowym o stężeniu do 50%. Stosowanie innych mediów jest niedozwolone.
• Dopuszczalna temperatura medium dla modelu EXG4U10A020 wynosi: dla wody 1...120°C, a dla mieszanin wody z glikolem etylenowym -10...90°C. Przekroczenie tych wartości może spowodować uszkodzenie urządzenia lub zagrożenie dla bezpieczeństwa.
• Siłownik zastosowany w modelu EXG4U10A020 może być używany wyłącznie przy temperaturze medium powyżej 0°C. W warunkach ryzyka kondensacji lub niskiej temperatury medium należy stosować wyłącznie akcesoria ochronne zalecane przez producenta.
• Jeżeli temperatura medium przekracza 90°C, sterownik należy zamontować z dala od czujnika przepływu przy użyciu przewidzianego przez producenta uchwytu ściennego.
• Urządzenie należy chronić przed dostępem osób nieuprawnionych, w szczególności dzieci.
• Nie otwierać ani nie modyfikować urządzenia w sposób nieprzewidziany przez producenta. Wszystkie czynności wykonywać zgodnie z dokumentacją montażową i techniczną producenta.
