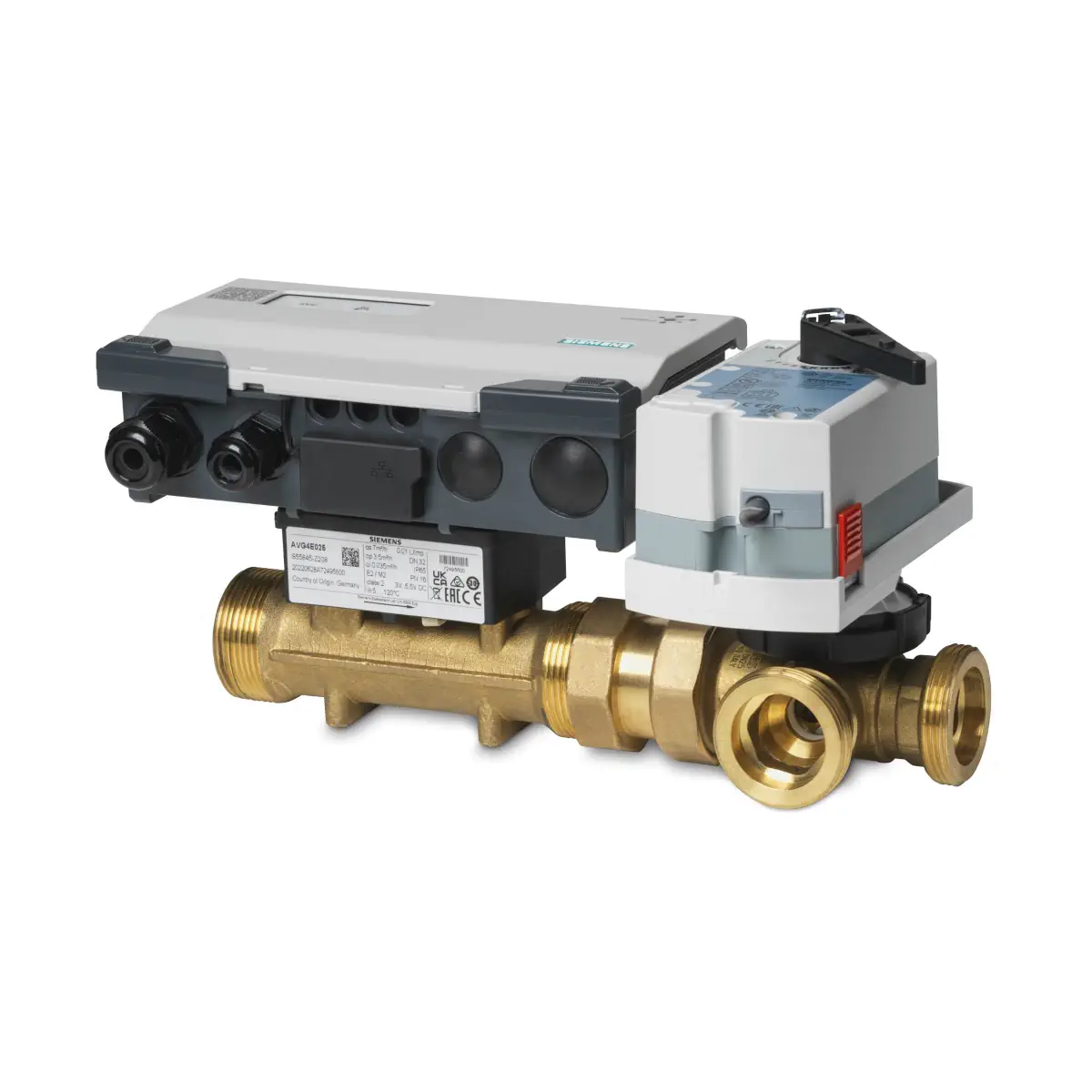

EXG4U10A025 Zawór inteligentny trójdrogowy gwintowany, DN25, kvs 3.2 [m3/h]

EXG4U10A025 to 3-drogowy, ciśnieniowo niezależny zawór regulacyjny PICV z serii Intelligent Valve, wyposażony w zintegrowwany pomiar energii (przepływ, temperatury, moc/energia). Model w wykonaniu gwintowanym (DN25) z ultradźwiękowym czujnikiem przepływu oraz parą zanurzeniowych czujników temperatury Pt1000 umożliwia sensorowo prowadzoną, dynamiczną kontrolę przepływu w instalacjach wentylacji i klimatyzacji oraz w obiegach wstępnych HVAC. Zawór może być integrowany analogowo (DC 0/2…10 V lub 4…20 mA) lub cyfrowo (BACnet IP / Modbus RTU), a dane procesowe (m.in. przepływ, moc, temperatury zasilania i powrotu) mogą być odczytywane cyfrowo także przy sterowaniu analogowym.

Najważniejsze cechy

• Producent: Siemens
• Model: EXG4U10A025
• Numer katalogowy (Stock number): S55300-M152
• Typ: 3-drogowy zawór regulacyjny PICV z pomiarem energii (Intelligent Valve)
• Wielkość nominalna: DN25
• Przepływ nominalny V̇₁₀₀: 3,2 m³/h
• Minimalne możliwe nastawienie V̇_max (min V̇_max): 0,16 m³/h
• Przyłącze: gwint zewnętrzny wg ISO 228 (dla DN25: G 1½ B)
• Integracja automatyki: BACnet IP (BACnet over UDP/IP), Modbus RTU (EIA-485), sterowanie analogowe
• Pomiar przepływu: ultradźwiękowy (dokładność pomiaru: ±2% dla wody, ±6% dla mieszanin woda–glikol etylenowy)
• Pomiar temperatury: para czujników Pt1000 (pomiar różnicy temperatur z rozdzielczością 0,085 °C)
• Wsparcie integracji chmurowej: bezpośredni transfer do Siemens Operations Manager

Zastosowanie

EXG4U10A025 jest przeznaczony do pracy w instalacjach wodnych HVAC (ogrzewanie, chłodzenie, wentylacja), jako 3-drogowy zawór regulacyjny z dynamicznym bilansowaniem hydraulicznym i jednoczesnym pozyskiwaniem danych energetycznych (m.in. przepływ, temperatury, moc/energia).

Funkcje sterowania

• Dynamic control valve
• Dynamic control valve (changeover) – dwa zestawy parametrów dla grzania i chłodzenia; tryb rozpoznawany automatycznie na podstawie mierzonych temperatur zasilania i powrotu
• Flow temperature control – zawór może przejąć rolę stacji automatyki (wymaga dodatkowego czujnika temperatury na wejściu X3)
• Heating circuit outside temperature compensated flow temperature control – regulacja temperatury zasilania wg krzywej grzewczej (wymaga czujnika temperatury zewnętrznej na X1 oraz czujnika temperatury zasilania wtórnego na X3)

Tryby regulacji (w funkcji „Dynamic control valve”)

• Regulacja przepływu (volume flow control)
• Regulacja położenia (position control)
• Regulacja mocy (power control)

W każdym z trybów dostępne jest ograniczenie przepływu (limity V̇_max / V̇_min zgodnie z konfiguracją).

Pomiary i media

• Dopuszczalne media: woda lodowa i gorąca oraz woda z glikolem etylenowym ≤ 50%
• Zakres temperatur medium: woda 1…120 °C; woda–glikol etylenowy -10…90 °C
• Zalecany zakres stężenia glikolu w mieszaninie: 20…50%
• Minimalny pomiar przepływu: 0,8% V̇₁₀₀
• Dokładność pomiaru temperatury: ±0,6 °C (przy 20 °C), ±0,8 °C (przy 60 °C), Pt1000 EN 60751 klasa B
• Dokładność pomiaru różnicy temperatur: ±0,2 K (przy ΔT = 20 K)

Dane hydrauliczne (EXG4U10A025)

• V̇₁₀₀: 3,2 m³/h
• min V̇_max: 0,16 m³/h
• Δp_V100: 16 kPa
• Δp_V50: 4 kPa
• Δp_max (maks. dopuszczalne): 200 kPa
• ps (dopuszczalne ciśnienie robocze): 1600 kPa
• k_VS A–AB: 8
• k_VS B–AB: 8

Zasilanie, sygnały i komunikacja

• Napięcie zasilania: AC 24 V ±20% (19,2…28,8 V) / DC 24 V ±20% (19,2…28,8 V)
• Częstotliwość: 50/60 Hz
• Sygnał nastawy (wejście X1): DC 0…10 V, DC 2…10 V lub 4…20 mA
• Wyjście wartości rzeczywistej (X2): DC 0/2…10 V lub 4…20 mA (konfigurowalne)
• Ethernet: 2 × RJ45 (100BASE-TX, 10/100 Mbps autosensing)
• Modbus RTU: EIA-485 (galwanicznie izolowany), do 31 urządzeń w segmencie; długość linii do 1000 m
• USB: Micro-B (USB 2.0)

Napęd i czasy przestawienia (EXG4U10A025)

• Typ napędu: GLA161.9E/HR (siłownik obrotowy do zaworów kulowych)
• Moment nominalny: 10 Nm
• Kąt obrotu: 90°
• Czas przestawienia: 90 s
• Funkcja bezpieczeństwa (fail-safe): brak

Materiały i szczelność

• Korpus zaworu: mosiądz
• Trzpień / gniazdo / kula: mosiądz
• Dławnica: EPDM
• Przeciek (tor główny): 0…0,03% wartości k_VS (wg EN 60534-4 L/1, improved class 4)
• Przeciek (bypass): < 1% wartości k_VS
• Pozycja montażu: pionowo do poziomo
• Stopień ochrony obudowy: IP54 (przy montażu pionowo do poziomo)

Zakres dostawy (EXG4U10A025)

• Intelligent Valve controller
• Siłownik
• Czujnik przepływu (ultradźwiękowy)
• Zawór regulacyjny 3-drogowy
• Zestaw montażowy
• Para czujników temperatury do bezpośredniego montażu (kieszenie ochronne zamawiane oddzielnie)

Urządzenie jest dostarczane bez złączek.

Montaż – kluczowe wymagania

• Przed czujnikiem przepływu należy zachować niezakłócony odcinek prosty L ≥ 5 × DN.
• Kierunek przepływu (strzałka na czujniku przepływu i korpusie zaworu) musi być zgodny – w przeciwnym razie urządzenie nie może pracować.
• Nie montować w najwyższym punkcie odcinka instalacji (ryzyko gromadzenia pęcherzyków powietrza w przepływomierzu).
• Zalecany jest montaż filtra/sita przed odbiornikiem (dla zwiększenia niezawodności i trwałości).

Podsumowanie

Siemens EXG4U10A025 to gwintowany, 3-drogowy PICV DN25 o przepływie nominalnym 3,2 m³/h, który łączy dynamiczną regulację przepływu z dokładnym pomiarem energii (ultradźwiękowy pomiar przepływu + para czujników Pt1000). Szerokie możliwości integracji (analog, BACnet IP, Modbus RTU) oraz funkcje ograniczeń i optymalizacji wspierają energooszczędną pracę układów HVAC i precyzyjne bilansowanie hydrauliczne odbiorników.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy przekazać do selektywnej zbiórki i recyklingu zgodnie z lokalnymi i krajowymi przepisami dotyczącymi zużytego sprzętu.
• Montaż, podłączenie, uruchomienie i serwis produktu EXG4U10A025 mogą wykonywać wyłącznie odpowiednio przeszkolone osoby posiadające specjalistyczną wiedzę z zakresu instalacji grzewczych i klimatyzacyjnych oraz znajomość obowiązujących norm i przepisów.
• Należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie wymagań może skutkować obrażeniami ciała oraz uszkodzeniem produktu lub instalacji.
• Produkt jest przeznaczony wyłącznie do zastosowań opisanych w dokumentacji producenta. Nieprawidłowe użycie może prowadzić do zagrożenia dla użytkownika oraz uszkodzenia urządzenia lub instalacji.
• Urządzenie jest zasilane napięciem AC/DC 24 V i wymaga wykonania podłączeń zgodnie z wymaganiami SELV/PELV oraz dokumentacją producenta. Przed rozpoczęciem prac montażowych i elektrycznych należy odłączyć zasilanie.
• Wejścia i wyjścia urządzenia są chronione przed błędnym okablowaniem AC/DC 24 V, jednak wszystkie połączenia należy wykonywać zgodnie ze schematem producenta. Nieprawidłowe podłączenie może spowodować nieprawidłową pracę systemu.
• Produkt przeznaczony jest do montażu wewnątrz budynków, w miejscach chronionych przed wpływem warunków atmosferycznych. Stopień ochrony obudowy: IP54 przy prawidłowym montażu.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi od -5 do poniżej 55°C, przy wilgotności 5...95% r.h. bez kondensacji.
• Dla modelu EXG4U10A025 dopuszczalne media to woda chłodnicza lub grzewcza oraz mieszaniny wody z glikolem etylenowym o stężeniu do 50%. Temperatura medium: dla wody 1...120°C, dla mieszanin wody z glikolem etylenowym -10...90°C.
• Produkt należy montować wyłącznie w dopuszczalnych pozycjach montażowych wskazanych przez producenta. Nieprawidłowa pozycja montażu może pogorszyć bezpieczeństwo i niezawodność działania.
• Należy bezwzględnie zachować prawidłowy kierunek przepływu oznaczony strzałką na czujniku przepływu i korpusie zaworu. Nieprawidłowy kierunek przepływu uniemożliwia prawidłową pracę urządzenia.
• Nie montować urządzenia w najwyższym punkcie instalacji, ponieważ w przepływomierzu mogą gromadzić się pęcherzyki powietrza, co może zakłócić pomiar i działanie produktu.
• Przed czujnikiem przepływu należy zapewnić prosty, niezakłócony odcinek rury o długości co najmniej 5 x DN, aby zachować deklarowaną dokładność pomiaru i regulacji.
• Przy montażu należy najpierw umieścić czujnik przepływu, a następnie zawór regulacyjny; zalecany jest montaż kompaktowy z czujnikiem przepływu po stronie przed zaworem.
• Przy temperaturze medium powyżej 90°C czujnik przepływu należy montować na powrocie. Jeżeli nie jest to możliwe, sterownik należy zamontować z dala od czujnika przepływu z użyciem przewidzianego przez producenta uchwytu ściennego.
• Siłownik GLA161.9E/HR stosowany z modelem EXG4U10A025 może być używany wyłącznie przy temperaturze medium powyżej 0°C. W przypadku ryzyka kondensacji w miejscu montażu należy zastosować adapter temperaturowy ALJ100 jako element dystansowy zgodnie z dokumentacją producenta.
• Dostęp osób postronnych do urządzenia należy ograniczyć, w szczególności należy zapobiec dostępowi dzieci.
