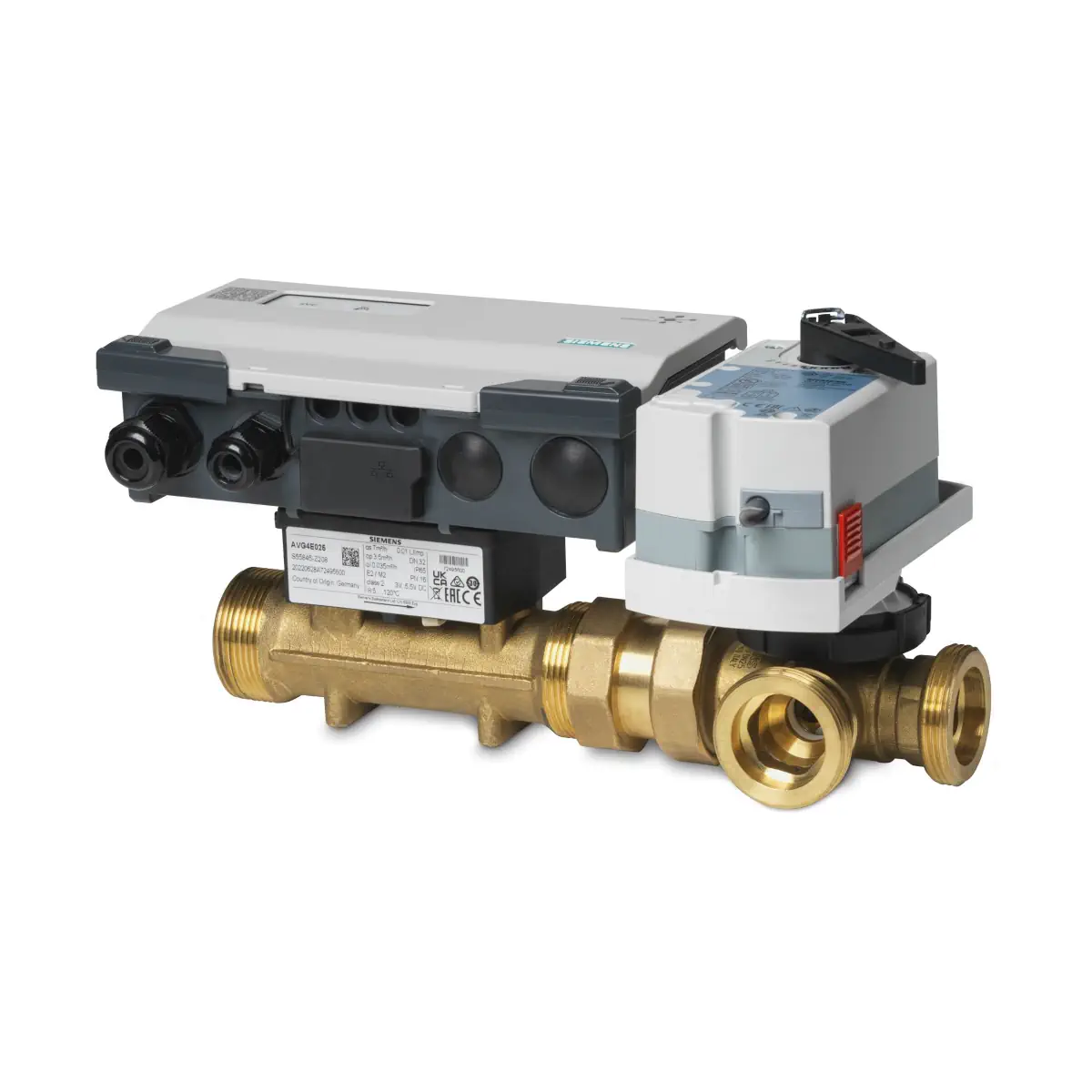

EXG4U10A050 Zawór inteligentny trójdrogowy gwintowany, DN50, kvs 12 [m3/h]

EXG4U10A050 to Intelligent Valve firmy Siemens – 3-portowy, ciśnienioniezależny zawór regulacyjny (PICV) z zintegrowanym pomiarem przepływu, temperatury, mocy i energii, przeznaczony do instalacji ogrzewania, wentylacji i klimatyzacji (HVAC), w tym do układów wstępnego sterowania. Zawór realizuje sensor-guided dynamic flow control, a jego dane procesowe (m.in. przepływ, temperatura zasilania/powrotu, moc) mogą być odczytywane cyfrowo także wtedy, gdy urządzenie pracuje w integracji analogowej.

Najważniejsze cechy

• Producent: Siemens
• Model: EXG4U10A050
• Nr katalogowy (stock number): S55300-M155
• Typ: 3-portowy zawór regulacyjny PICV z zintegrowanym pomiarem energii (Intelligent Valve)
• Średnica nominalna: DN50
• Przepływ nominalny V̇100 (zawór w pełni otwarty): 12 m³/h
• Minimalne możliwe nastawienie V̇max (przy pełnym otwarciu): 0,6 m³/h
• Zakres nastawialnego przepływu: 5…100% V̇100
• Podłączenie: przyłącza gwintowane z gwintem zewnętrznym (per ISO-228)
• Integracja: analogowa (DC 0/2…10 V lub 4…20 mA) oraz cyfrowa (BACnet IP / Modbus RTU)
• Pomiar przepływu: ultradźwiękowy
• Pomiar temperatury: para zanurzeniowych czujników temperatury
• Wsparcie chmury: obsługa bezpośredniego transferu do Siemens Operations Manager

Zastosowanie

EXG4U10A050 jest przeznaczony do pracy w wodnych instalacjach HVAC jako element układu regulacji temperatury. Urządzenie mierzy i udostępnia dane procesowe (np. przepływ objętościowy, temperatury zasilania/powrotu, moc), wspiera dynamiczne równoważenie hydrauliczne oraz funkcje ograniczeń i optymalizacji pod kątem energooszczędnej pracy instalacji.

Funkcje sterowania

Intelligent Valve EXG4U10A050 obsługuje następujące funkcje regulacyjne:

• Dynamic control valve
• Dynamic control valve (changeover)
• Flow temperature control
• Heating circuit outside temperature compensated flow temperature control

Ograniczanie przepływu i akwizycja energii są dostępne w każdej z powyższych funkcji.

Tryby sterowania (dla funkcji „Dynamic control valve”)

• Volume flow control (regulacja przepływu)
• Position control (regulacja położenia)
• Power control (regulacja mocy)

Ograniczenie przepływu jest aktywne we wszystkich trybach sterowania.

Pomiar przepływu, temperatury oraz energii

• Metoda pomiaru przepływu: ultradźwiękowa
• Dokładność pomiaru przepływu (woda): ±2% (25…100% V̇100)
• Dokładność pomiaru przepływu (woda + glikol etylenowy): ±6% (25…100% V̇100)
• Minimalny pomiar przepływu: 0,8% V̇100
• Dokładność pomiaru temperatury (bezwzględna): ±0,6°C przy 20°C; ±0,8°C przy 60°C (Pt1000 EN 60751, klasa B)
• Dokładność różnicy temperatur: ±0,2 K przy ΔT = 20 K
• Rozdzielczość pomiaru temperatury: 0,085°C

Medium

• Dopuszczalne media: woda lodowa i grzewcza oraz mieszaniny wody z glikolem etylenowym do 50%
• Zakres temperatury medium (woda): 1…120°C
• Zakres temperatury medium (woda + glikol etylenowy): -10…90°C

Interfejsy i integracja systemowa

• BACnet IP: BACnet over UDP/IP
• Modbus RTU: EIA-485 (interfejs galwanicznie izolowany)
• Ethernet: 2 × RJ45 (100BASE-TX, 10/100 Mbps autosensing)
• USB: Micro-B (USB 2.0)

Dane techniczne (EXG4U10A050)

• Zasilanie: AC 24 V ~ ±20% (19,2…28,8 V) / DC 24 V ⎓ ±20% (19,2…28,8 V)
• Częstotliwość: 50/60 Hz
• Pobór mocy (z podłączonymi urządzeniami polowymi): 5 W (praca), 2,7 W (podtrzymanie), 8,5 VA (dobór)
• Sygnał pozycjonujący: DC 0…10 V / DC 2…10 V / 4…20 mA
• Czas przestawienia: 90 s
• Funkcja bezpieczeństwa (fail-safe): brak
• Wymagane Δp dla V̇100 (ΔpV100): 15 kPa
• Spadek ciśnienia przy 50% V̇100 (ΔpV50): 4 kPa
• Maks. dopuszczalne Δp na torze regulacji (Δpmax): 200 kPa
• Dopuszczalne ciśnienie robocze (ps): 1600 kPa
• kVS (A-AB): 26
• kVS (B-AB): 30
• Pozycja montażu: pionowo do poziomo
• Stopień ochrony obudowy: IP54
• Materiał korpusu zaworu: mosiądz
• Materiał trzpienia / gniazda / kuli: mosiądz
• Dławnica trzpienia: EPDM
• Masa: 7,6 kg

Zakres dostawy

EXG4U10A050 jest dostarczany jako kompletny zestaw, składający się z:

• Intelligent Valve controller
• siłownika
• czujnika przepływu
• 3-portowego zaworu regulacyjnego
• zestawu montażowego
• pary czujników temperatury do montażu bezpośredniego (kieszenie ochronne zamawiane osobno)

Urządzenia są dostarczane bez złączek, uszczelek i kołnierzy przeciwległych.

Podsumowanie

Siemens EXG4U10A050 to 3-portowy PICV DN50 z ultradźwiękowym pomiarem przepływu i pomiarem energii, umożliwiający integrację analogową (DC 0/2…10 V, 4…20 mA) oraz cyfrową (BACnet IP / Modbus RTU). Nominalny przepływ 12 m³/h, szerokie funkcje ograniczeń i optymalizacji oraz stały dostęp do danych procesowych czynią go kompletnym rozwiązaniem do precyzyjnej regulacji i monitoringu zużycia energii w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki i recyklingu sprzętu elektrycznego i elektronicznego zgodnie z lokalnymi przepisami.
• Produkt przeznaczony jest wyłącznie do zastosowań zgodnych z dokumentacją producenta, jako 3-drogowy zawór regulacyjny z zintegrowanym pomiarem energii do instalacji HVAC. Nieprawidłowe użycie może prowadzić do obrażeń oraz uszkodzenia produktu lub instalacji.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio wykwalifikowane osoby posiadające wiedzę z zakresu instalacji grzewczych i klimatyzacyjnych oraz znajomość obowiązujących norm i przepisów.
• Należy przestrzegać krajowych przepisów bezpieczeństwa oraz odpowiednich regulacji lokalnych. Nieprzestrzeganie tych wymagań może skutkować obrażeniami ciała i szkodami materialnymi.
• Urządzenie elektryczne niskonapięciowe AC/DC 24 V. Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy odłączyć zasilanie. Zasilanie i okablowanie należy wykonać zgodnie z dokumentacją producenta.
• Wejścia i wyjścia sygnałowe należy podłączać wyłącznie zgodnie z przeznaczeniem: sygnały sterujące DC 0/2...10 V lub 4...20 mA. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub nieprawidłową pracę instalacji.
• Produkt jest przeznaczony do montażu wewnątrz budynków, w miejscach chronionych przed wpływami atmosferycznymi. Stopień ochrony obudowy: IP54, pod warunkiem prawidłowego montażu i zamknięcia obudowy.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu: od pionowej do poziomej, zgodnie z dokumentacją producenta. Nieprawidłowa pozycja montażu może pogorszyć działanie lub doprowadzić do uszkodzenia.
• Należy zachować prawidłowy kierunek przepływu zgodny ze strzałką na czujniku przepływu i korpusie zaworu. Nieprawidłowy kierunek przepływu uniemożliwia poprawną pracę urządzenia.
• Nie montować urządzenia w najwyższym punkcie części instalacji, ponieważ w przepływomierzu mogą gromadzić się pęcherzyki powietrza, co może zakłócić pomiar i regulację.
• Przed przepływomierzem należy zapewnić prosty odcinek rury o długości co najmniej 5 x DN. Dla modelu EXG4U10A050 dotyczy to DN50. Brak wymaganego odcinka prostego może pogorszyć dokładność pomiaru i regulacji.
• Zaleca się montaż filtra lub strainer’a w przepływie przed wymiennikiem ciepła, aby zwiększyć niezawodność i trwałość urządzenia.
• Model EXG4U10A050 jest przeznaczony do pracy z wodą grzewczą lub chłodniczą oraz z mieszaninami wody z glikolem etylenowym o stężeniu do 50%. Używanie innych mediów jest niedozwolone.
• Dopuszczalna temperatura medium dla modelu EXG4U10A050 wynosi: dla wody 1...120 °C, a dla mieszanin wody z glikolem etylenowym -10...90 °C. Przekroczenie dopuszczalnych temperatur może spowodować uszkodzenie produktu i instalacji.
• Dla modelu EXG4U10A050 dopuszczalne ciśnienie robocze wynosi maks. 1600 kPa, a maksymalna dopuszczalna różnica ciśnień na drodze regulacyjnej zaworu wynosi 200 kPa. Przekroczenie tych wartości może prowadzić do awarii lub nieszczelności.
• Przy temperaturze medium powyżej 90 °C czujnik przepływu należy montować na powrocie. Jeżeli nie jest to możliwe, sterownik należy zamontować z dala od czujnika przepływu przy użyciu odpowiedniego uchwytu ściennego przewidzianego przez producenta.
• W dostarczanym dla modelu EXG4U10A050 wykonaniu stosowany jest siłownik GLA161.9E/HR, który może być używany wyłącznie przy temperaturze medium powyżej 0 °C. W przypadku kondensacji w miejscu montażu należy stosować odpowiedni adapter dystansowy przewidziany przez producenta.
• Nie należy otwierać ani modyfikować urządzenia poza zakresem czynności przewidzianych w dokumentacji producenta. Nieautoryzowane ingerencje mogą spowodować utratę bezpieczeństwa pracy i uszkodzenie produktu.
• Podczas transportu, magazynowania i eksploatacji należy przestrzegać dopuszczalnych warunków środowiskowych określonych przez producenta, w szczególności temperatury, wilgotności oraz warunków montażu wewnątrz obiektu.
