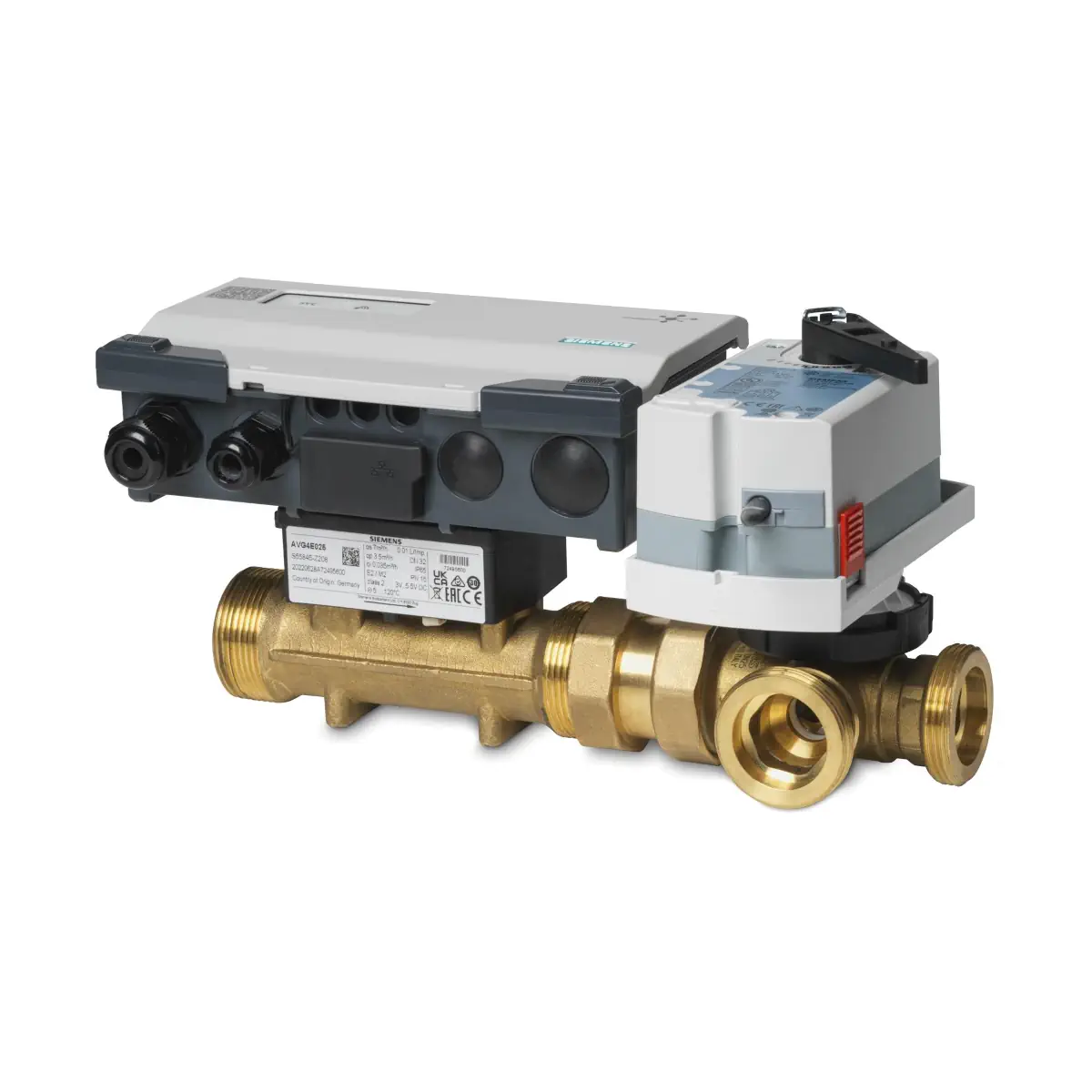

EXG4U10E025 Zawór inteligentny trójdrogowy gwintowany, DN25, V100 3,2 m3/h, współpracuje z GLA161.9E/HR, przyłącza G1½

Siemens EXG4U10E025 (ACVATIX™ Intelligent Valve) to 3-drogowy zawór regulacyjny z zintegrowanym pomiarem energii, przeznaczony do instalacji wentylacji i klimatyzacji oraz obiegów wstępnych. Wersja gwintowana DN 25 zapewnia nominalny przepływ V̇100 = 3,2 m³/h oraz realizuje dynamiczną regulację przepływu w oparciu o pomiar ultradźwiękowy i parę czujników temperatury Pt1000. Zawór może być włączony do pętli regulacji analogowo (DC 0/2…10 V lub 4…20 mA) albo cyfrowo (BACnet IP / Modbus RTU), a dane procesowe (m.in. przepływ, temperatury, moc) są dostępne cyfrowo także przy sterowaniu analogowym.

Najważniejsze cechy

• Producent: Siemens
• Model: EXG4U10E025
• Nr katalogowy (stock number): S55300-M113
• Typ: 3-portowy zawór regulacyjny z pomiarem przepływu, temperatury, mocy i energii
• Wielkość nominalna: DN 25
• Przyłącze: gwint zewnętrzny wg ISO 228-1, G 1½ B
• Nominalny przepływ V̇100: 3,2 m³/h
• Zakres nastawy V̇max: 30…100% V̇100 (dla tego modelu: 0,96…3,2 m³/h)
• Integracja systemowa: BACnet IP (Ethernet) oraz Modbus RTU (EIA-485)
• Pomiar przepływu: ultradźwiękowy, dokładność ±2% wartości aktualnej (w zakresie 25…100% V̇100)
• Pomiar temperatury: para czujników zanurzeniowych Pt1000 (do obliczeń mocy i energii)

Zastosowanie

EXG4U10E025 jest przeznaczony do pracy w instalacjach HVAC jako 3-drogowy zawór w układach:

• mieszających,
• mieszających z ustalonym wstępnym zmieszaniem,
• wtryskowych z zaworem 3-drogowym.

Urządzenie umożliwia bieżący odczyt i akwizycję danych energetycznych (m.in. przepływ objętościowy, temperatury zasilania i powrotu, moc, energia skumulowana) oraz wspiera energooszczędną pracę instalacji dzięki funkcjom lokalnego ograniczania i optymalizacji.

Funkcje i tryby regulacji

Trzy funkcje sterowania

• Dynamiczny zawór regulacyjny
• Regulator temperatury zasilania
• Regulator temperatury zasilania zależny od temperatury zewnętrznej

Ograniczanie przepływu oraz akwizycja energii są dostępne w każdej z powyższych funkcji.

Tryby pracy jako dynamiczny zawór 3-drogowy

• Regulacja przepływu (V̇) – sygnał zadany odpowiada żądanemu przepływowi na porcie A (0…100%).
• Regulacja położenia – położenie zaworu jest proporcjonalne do sygnału zadanego (0…100%), przy zachowaniu ograniczenia maksymalnego przepływu.
• Regulacja mocy (output) – sterowanie w odniesieniu do mocy projektowej z uwzględnieniem ograniczenia.

Dane techniczne – EXG4U10E025

• Zasilanie: AC 24 V ±20% lub DC 24 V ±20%, 50/60 Hz
• Pobór mocy (z podłączonymi urządzeniami polowymi): praca 5 W, pozycja spoczynkowa 2,7 W, wymiarowanie 8,5 VA
• Sygnał sterujący (wejście X1): DC 0…10 V / DC 2…10 V / 4…20 mA
• Czas przestawienia: 90 s
• Funkcja bezpieczeństwa (fail-safe): brak
• Nominalny przepływ V̇100: 3,2 m³/h
• Min. możliwy V̇max (przy pełnym otwarciu): 0,96 m³/h
• Wymagana min. różnica ciśnień dla V̇100 (ΔpV100): 16 kPa
• Spadek ciśnienia przy 50% V̇100 (ΔpV50): 4 kPa
• Maks. dopuszczalna różnica ciśnień (Δpmax): 200 kPa
• kVS (A-AB): 8 m³/h
• kVS (B-AB): 8 m³/h
• Medium: woda lodowa i gorąca
• Temperatura medium: 1…120°C
• Dopuszczalne ciśnienie robocze ps: 1600 kPa
• Dokładność regulacji: ±5%
• Charakterystyka (tryb regulacji przepływu): liniowa
• Pomiar przepływu: ultradźwiękowy; dokładność ±2% (25…100% V̇100); minimalny pomiar 1% V̇100
• Pomiar temperatury (Pt1000): dokładność bezwzględna ±0,6°C (20°C) / ±0,8°C (60°C); dokładność różnicy temperatur ±0,2 K przy ΔT = 20 K; rozdzielczość 0,085°C
• Korpus zaworu: mosiądz
• Trzpień / gniazdo / kula: mosiądz
• Dławnica uszczelniająca trzpienia: EPDM
• Stopień ochrony obudowy: IP54 (montaż od pionu do poziomu)
• Warunki otoczenia (praca): wewnątrz budynku, -5…<55°C, 5…95% r.h. (bez kondensacji)
• Masa: 3,5 kg

Komunikacja i podłączenie

• BACnet IP: BACnet over UDP/IP przez Ethernet (2 × RJ45, 10/100 Mbps)
• Modbus RTU: EIA-485 (galwanicznie izolowane), do 31 urządzeń (nodes) w segmencie
• Wejście zadawania (X1): 0…10 V / 2…10 V / 4…20 mA
• Wyjście wartości rzeczywistej (X2): 0…10 V / 2…10 V / 4…20 mA (parametryzowane)
• Wyjście przekaźnikowe Q1 (Q13/Q14): AC 24 V / DC 30 V, 100 mA
• Uruchomienie i konfiguracja: aplikacja Siemens ABT Go (połączenie WLAN urządzenia)

Montaż – najważniejsze wymagania

• Przed przepływomierzem należy zapewnić prosty odcinek dopływowy: L ≥ 5 × DN.
• Należy zachować prawidłowy kierunek przepływu (zgodny ze strzałką na czujniku przepływu i korpusie zaworu) – w przeciwnym razie urządzenie nie może pracować.
• Nie montować w najwyższym punkcie obiegu (ryzyko gromadzenia pęcherzy powietrza w przepływomierzu).
• Zasada montażu: najpierw pomiar, potem regulacja – czujnik przepływu powinien być zamontowany przed zaworem regulacyjnym w układzie kompaktowym.
• Zalecane jest zastosowanie filtra/strenera w kierunku przepływu do wymiennika, np. ALX25.

Zakres dostawy

EXG4U10E025 jest dostarczany jako kompletny zestaw obejmujący:

• sterownik Intelligent Valve,
• siłownik,
• sekcję przepływu (z preinstalowanym zaworem kulowym regulacyjnym VBG61.. i czujnikiem przepływu),
• parę czujników temperatury do bezpośredniego montażu (czujniki zanurzeniowe).

Urządzenie jest dostarczane bez złączek.

Dedykowane akcesoria (opcjonalnie)

• ALG253 / ALG253B – zestaw złączek (3 szt.) dla 3-drogowych zaworów EXG4U10E025 (strona zaworu: G 1½ B, strona rury: Rp 1); wersja ALG..B do temperatury medium do 100°C.
• EZT-M40 – kieszenie ochronne (mosiądz) dla DN 15…50.
• ALX25 – filtr z gwintem wewnętrznym DN 25.

Podsumowanie

Siemens EXG4U10E025 to gwintowany 3-drogowy Intelligent Valve DN 25 o przepływie nominalnym 3,2 m³/h, który łączy w jednym urządzeniu dynamiczną regulację przepływu oraz dokładny pomiar energii (ultradźwiękowy pomiar przepływu i para czujników Pt1000). Obsługa sygnałów 0/2…10 V i 4…20 mA oraz integracja BACnet IP / Modbus RTU ułatwiają włączenie zaworu do automatyki budynkowej i stałe monitorowanie parametrów pracy instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE. Dla komponentu radiowego ASE4U10E deklarowana jest zgodność z dyrektywą 2014/53/UE.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Produkt przeznaczony wyłącznie do zastosowań zgodnych z dokumentacją techniczną producenta, jako inteligentny zawór 3-drogowy do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio wykwalifikowani specjaliści z zakresu instalacji HVAC, zgodnie z obowiązującymi normami i przepisami krajowymi. Należy uniemożliwić dostęp osobom nieuprawnionym, w szczególności dzieciom.
• Urządzenie elektryczne niskonapięciowe, zasilane AC/DC 24 V. Przed rozpoczęciem prac montażowych i podłączeniowych należy odłączyć zasilanie. Zasilanie i okablowanie należy wykonać zgodnie z dokumentacją producenta.
• Wejścia i wyjścia sterujące należy podłączać wyłącznie zgodnie z przeznaczeniem urządzenia. Nieprawidłowe okablowanie może spowodować uszkodzenie produktu lub nieprawidłową pracę instalacji.
• Produkt przeznaczony do stosowania wewnątrz budynków, w miejscach chronionych przed wpływami atmosferycznymi. Stopień ochrony IP54 jest zachowany wyłącznie przy prawidłowo zamkniętej obudowie i poprawnie zamontowanych przepustach oraz przewodach.
• Nieprawidłowe użycie może prowadzić do obrażeń oraz uszkodzenia produktu lub instalacji. Należy przestrzegać wszystkich dopuszczalnych warunków pracy i montażu podanych przez producenta.
• Dopuszczalne medium: woda zimna i gorąca. Dopuszczalna temperatura medium wynosi od 1 do 120°C. Maksymalna temperatura medium przy montażu sterownika bezpośrednio na zaworze wynosi 120°C.
• Przy temperaturze medium powyżej 90°C czujnik przepływu należy montować na powrocie. Jeżeli nie jest to możliwe, sterownik należy zamontować zdalnie od czujnika przepływu przy użyciu przewidzianych przez producenta akcesoriów montażowych.
• Urządzenie należy montować wyłącznie w dopuszczalnych pozycjach montażowych: od pionowej do poziomej. Nie montować w położeniach niedopuszczonych przez producenta.
• Należy bezwzględnie zachować prawidłowy kierunek przepływu zgodny ze strzałką na korpusie zaworu i czujniku przepływu. Nieprawidłowy kierunek przepływu uniemożliwia prawidłową pracę urządzenia.
• Nie montować urządzenia w najwyższym punkcie instalacji, ponieważ w przepływomierzu mogą gromadzić się pęcherze powietrza, co może powodować błędy pomiaru i pracy.
• Przed czujnikiem przepływu należy zapewnić prosty odcinek rurociągu o długości co najmniej 5 x DN. Dla modelu EXG4U10E025 (DN 25) wymagany jest prosty odcinek o długości co najmniej 125 mm.
• W instalacji kompaktowej czujnik przepływu musi być zamontowany przed zaworem regulacyjnym. Nieprzestrzeganie tej zasady może obniżyć dokładność pomiaru i regulacji.
• Producent zaleca montaż filtra lub strainera na dopływie do wymiennika ciepła w celu zwiększenia niezawodności i trwałości urządzenia.
• Wersja gwintowana EXG4U10E025 wymaga prawidłowego dokręcenia połączeń. Dla DN 25 maksymalny moment dokręcania połączeń wynosi 150 Nm. Przekroczenie dopuszczalnego momentu może spowodować uszkodzenie elementów.
• Do pomiaru przepływu wolno stosować wyłącznie czujniki przepływu wskazane w dokumentacji producenta.
• Urządzenie zawiera interfejs WLAN 2,4 GHz o mocy nadawczej 17 dBm. Funkcje bezprzewodowe należy użytkować zgodnie z wymaganiami producenta i lokalnymi przepisami dotyczącymi urządzeń radiowych.
