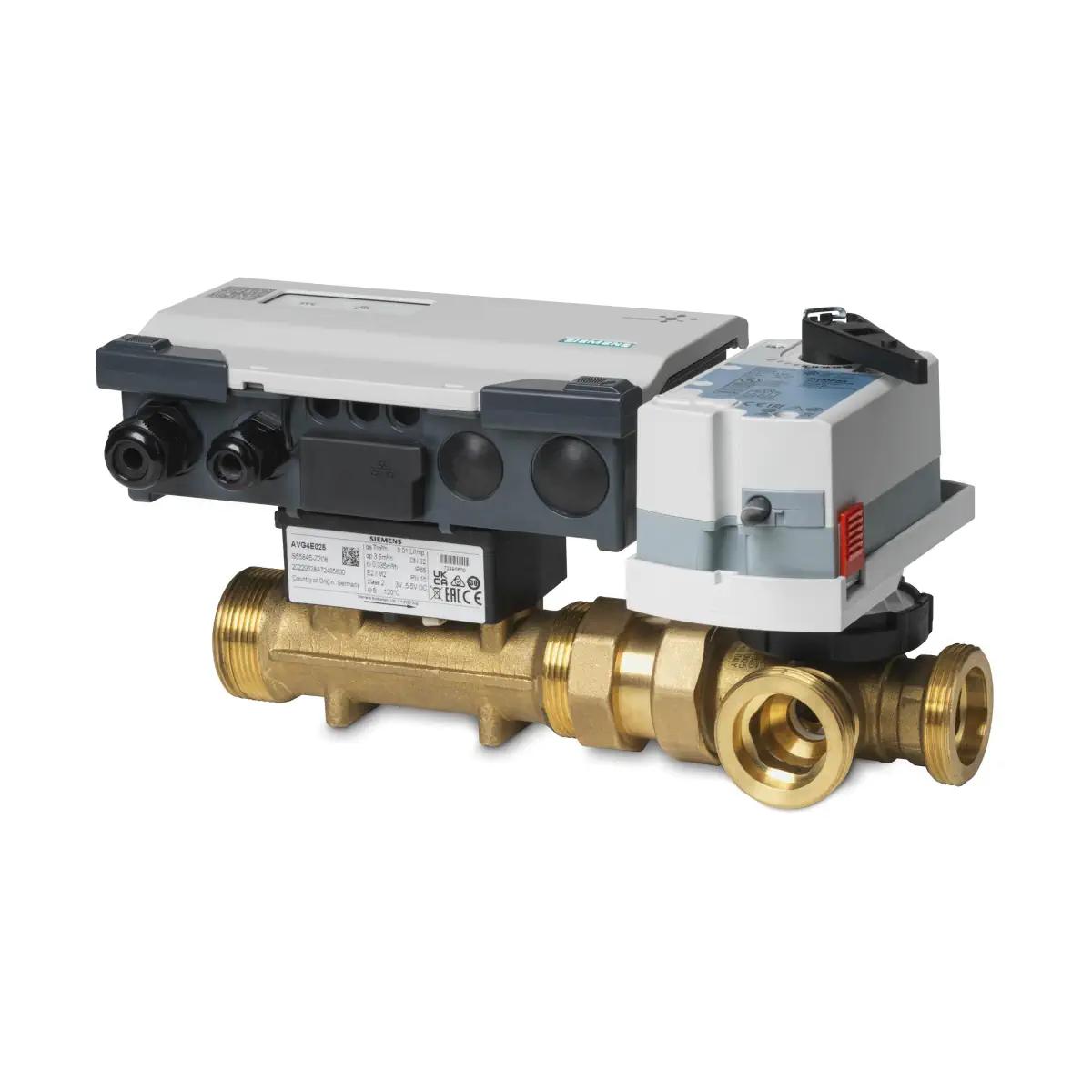

EXG4U10E032 Zawór inteligentny trójdrogowy gwintowany, DN32, V100 5 m3/h, współpracuje z GLA161.9E/HR, przyłącza G2

EXG4U10E032 to inteligentny zawór regulacyjny 3-drogowy Siemens ACVATIX™ z zintegrowanym pomiarem energii (przepływ, temperatury, moc/energia) do instalacji wentylacji i klimatyzacji oraz obiegów wstępnych (precontrol). Zawór realizuje czujnikowo prowadzoną, dynamiczną regulację przepływu z ciągłym pomiarem ultradźwiękowym i precyzyjnym sterowaniem siłownikiem o wysokiej rozdzielczości. Model EXG4U10E032 jest wersją gwintowaną o średnicy nominalnej DN 32, z przyłączem zewnętrznym gwintowanym G 2 B (ISO 228).

Najważniejsze cechy

• Producent: Siemens
• Model: EXG4U10E032
• Typ: 3-portowy zawór regulacyjny z dynamiczną regulacją przepływu i akwizycją danych energetycznych
• Wielkość: DN 32
• Przyłącze: zewnętrzny gwint G 2 B wg ISO 228
• Nominalny przepływ V̇100 (zawór w pełni otwarty): 5 m³/h
• minV̇max (najmniejsze możliwe nastawienie V̇max): 1,5 m³/h
• Wymagane minimalne Δp dla V̇100 (ΔpV100): 25 kPa
• Δpmax (maks. dopuszczalne różnicowe na torze regulacyjnym): 200 kPa
• kVS A–AB: 10 m³/h
• kVS B–AB: 12 m³/h
• Dopuszczalne medium: woda lodowa i gorąca
• Temperatura medium: 1…120°C
• Dopuszczalne ciśnienie robocze (ps): 1600 kPa
• Pomiar przepływu: ultradźwiękowy, ciągły
• Dokładność pomiaru przepływu: ±2% wartości bieżącej (w zakresie 25…100% V̇100)
• Minimalny mierzony przepływ: 1% V̇100
• Pomiar temperatury: para czujników Pt1000
• Dokładność temp. (bezwzględna): ±0,6°C przy 20°C; ±0,8°C przy 60°C (Pt1000 EN60751, klasa B)
• Dokładność różnicy temperatur: ±0,2 K przy ΔT = 20 K
• Rozdzielczość temp.: 0,085°C
• Zasilanie: AC 24 V ±20% / DC 24 V ±20% (50/60 Hz dla AC)
• Sygnał zadawania (wejście analogowe): DC 0…10 V, DC 2…10 V lub 4…20 mA
• Integracja cyfrowa: BACnet IP (Ethernet) / Modbus RTU (EIA-485)
• Stopień ochrony obudowy: IP54 (montaż od pionu do poziomu)

Zastosowanie

EXG4U10E032 jest przeznaczony do instalacji HVAC jako zawór 3-drogowy z funkcjami pomiaru i regulacji: przepływu objętościowego, temperatury oraz mocy/energii. Może być integrowany w obwodzie regulacji temperatury zarówno analogowo (DC 0/2…10 V lub 4…20 mA), jak i cyfrowo (BACnet IP / Modbus RTU). Nawet przy integracji analogowej, dane procesowe (np. przepływ, moc, temperatury zasilania i powrotu) mogą być nadal odczytywane cyfrowo.

Funkcje regulacji i ograniczeń

Zawór obsługuje trzy funkcje sterowania, przy czym ograniczanie przepływu i akwizycja energii są dostępne w każdej z nich:

• Dynamic control valve (zawór dynamiczny w obwodzie regulacji temperatury)
• Flow temperature controller (regulator temperatury zasilania z czujnikiem pomocniczym na X3)
• Outside temperature-dependent flow temperature controller (regulacja temperatury zasilania wg krzywej grzewczej i temperatury zewnętrznej)

Tryby sterowania w funkcji „Dynamic control valve”

• Volume flow control: sygnał zadany jest interpretowany jako żądany przepływ na porcie A (0% = zamknięty, 100% = V̇100 lub – po aktywacji limitów – zakres V̇min…V̇max).
• Position control: sygnał zadany odpowiada pozycji zaworu (0% = zamknięty, 100% = H100), a ograniczenie do maksymalnego przepływu pozostaje aktywne.
• Output control: sygnał zadany odnosi się do ograniczenia mocy w % (0% = zamknięty, 100% = Q̇max), przy zachowaniu ograniczenia przepływu maksymalnego.

Ograniczenia i optymalizacja (funkcje lokalne)

• V̇max: nastawiane w zakresie 30…100% wartości V̇100 (dotyczy wszystkich trybów sterowania).
• V̇min: nastawiane w zakresie 2,5…20% (opcjonalne minimum przepływu).
• Ograniczenie temperatury powrotu: możliwe jako limit min./max.; nastawa fabryczna limitu maks. 40°C, limitu min. 10°C (zakres nastaw 0…100°C).
• Ograniczenie ΔT: nastawa fabryczna 6°C (zakres nastaw 0…40°C).

Integracja i komunikacja

• BACnet IP: komunikacja po TCP/IP (BACnet over UDP/IP) przez Ethernet.
• Modbus RTU: interfejs EIA-485, galwanicznie izolowany; maks. 31 urządzeń (węzłów) w segmencie; długość przewodu do 1000 m (wewnątrz budynku).
• Ethernet: 2 × RJ45 (100BASE-TX, 10/100 Mbps autosensing).
• Konfiguracja i uruchomienie: aplikacja Siemens ABT Go łączy się bezpośrednio przez WLAN (punkt dostępowy aktywowany przyciskiem na urządzeniu).

Dane techniczne (wybrane)

• DN: 32
• V̇100: 5 m³/h
• minV̇max: 1,5 m³/h
• ΔpV100: 25 kPa
• ΔpV50: 6 kPa
• Δpmax: 200 kPa
• kVS A–AB: 10 m³/h
• kVS B–AB: 12 m³/h
• Dopuszczalne ciśnienie robocze (ps): 1600 kPa
• Medium: woda lodowa / gorąca
• Temperatura medium: 1…120°C
• Dokładność regulacji: ±5%
• Szczelność (tor przelotowy): wodoszczelny wg EN 60534-4 L/1, ulepszona klasa 4; 0…0,03% wartości kVS
• Przeciek (obejście/bypass): < 1% wartości kVS
• Korpus zaworu: mosiądz
• Dławica uszczelniająca trzpień: EPDM
• Zasilanie: AC/DC 24 V ±20%
• Pozycjonowanie (siłownik): 90 s (kąt 90°), moment nominalny 10 Nm
• Warunki otoczenia (praca): -5…<55°C, 5…95% r.h. (bez kondensacji), montaż wewnątrz budynku
• Stopień ochrony: IP54
• Masa: 3,7 kg

Montaż – kluczowe wymagania

• Odcinek prosty przed przepływomierzem: należy zapewnić niezakłócony odcinek dopływowy L ≥ 5 × DN przed czujnikiem przepływu, aby utrzymać deklarowaną dokładność pomiaru i regulacji.
• Kierunek przepływu: musi być zgodny ze strzałką na czujniku przepływu i korpusie zaworu – w przeciwnym razie urządzenie nie może pracować prawidłowo.
• Pozycja montażu: od pionu do poziomu; nie montować w najwyższym punkcie instalacji (ryzyko gromadzenia pęcherzy powietrza w przepływomierzu).
• Zasada instalacji: „measure first, then control” – czujnik przepływu powinien być zamontowany przed elementem regulacyjnym.
• Zalecenie: montaż filtra/strenera na zasilaniu odbiornika (np. dla zwiększenia niezawodności i żywotności układu).
• Moment dokręcania złączek dla DN 32: < 300 Nm.
• Uwaga montażowa (DN 32): element złączki jest trwale połączony z czujnikiem przepływu i nie może być usunięty – złączka musi pozostać na czujniku przepływu.

Zakres dostawy

EXG4U10E032 jest dostarczany jako kompletny zestaw obejmujący:

• sterownik Intelligent Valve,
• siłownik,
• sekcję przepływową z fabrycznie zainstalowanym zaworem kulowym regulacyjnym i czujnikiem przepływu,
• parę czujników temperatury Pt1000 do bezpośredniego zanurzeniowego montażu (DS M10x1, Ø 5,2 × 26 mm, przewód 1,5 m).

Urządzenie jest dostarczane bez złączek (fittings) oraz bez uszczelek.

Akcesoria (opcjonalnie)

• Złączki do zaworu 3-drogowego DN 32: ALG323 lub ALG323B (mosiężne; wersja B do temperatury medium do 100°C)
• Kieszenie/osłony czujników (mosiądz): EZT-M40 (dla DN 15…50)
• Uchwyt ścienny sterownika: EZU-WA (np. przy wyższych temperaturach medium > 90°C, gdy sterownik ma być odsunięty od czujnika przepływu)
• Dystanse sterownika: EZU-WB (np. przy ryzyku kondensacji przy niskich temperaturach medium)

Podsumowanie

Siemens EXG4U10E032 to inteligentny, 3-drogowy zawór DN 32 z dynamiczną regulacją przepływu oraz pomiarem energii (przepływ + temperatura + moc/energia) dla aplikacji HVAC. Połączenie ultradźwiękowego pomiaru przepływu, pary czujników Pt1000 oraz możliwości integracji analogowej i cyfrowej (BACnet IP / Modbus RTU) ułatwia hydrauliczne zrównoważenie instalacji i stały wgląd w parametry energetyczne układu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i zawiera element radiowy zgodny z dyrektywą 2014/53/UE. Urządzenie wykorzystuje interfejs WLAN 2,4 GHz o mocy nadawczej 17 dBm.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio wykwalifikowane osoby, posiadające wiedzę z zakresu instalacji grzewczych, wentylacyjnych i klimatyzacyjnych oraz znajomość obowiązujących norm i przepisów.
• Przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie obowiązujących wymagań może prowadzić do obrażeń oraz szkód materialnych.
• Urządzenie jest przeznaczone wyłącznie do zastosowań opisanych przez producenta. Nieprawidłowe użycie lub zastosowanie niezgodne z dokumentacją może spowodować obrażenia, uszkodzenie produktu albo instalacji.
• Urządzenie elektryczne niskonapięciowe, zasilane AC/DC 24 V. Podłączenie wykonywać wyłącznie zgodnie z dokumentacją producenta, z użyciem obwodów SELV/PELV oraz właściwego okablowania i zabezpieczeń. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub instalacji.
• Stopień ochrony IP54 jest zachowany wyłącznie przy prawidłowo zamkniętej obudowie, właściwie zamontowanych dławikach/przepustach kablowych oraz poprawnie wykonanym prowadzeniu przewodów. Nieprawidłowy montaż obudowy lub przepustów obniża ochronę urządzenia.
• Produkt jest przeznaczony do montażu wewnątrz budynków, w miejscu osłoniętym od warunków atmosferycznych. Dopuszczalna temperatura otoczenia podczas pracy wynosi od -5 do poniżej 55°C, przy wilgotności 5...95% r.h. bez kondensacji.
• Dopuszczalne medium robocze: woda chłodnicza i gorąca. Dopuszczalna temperatura medium wynosi 1...120°C. Przy temperaturze medium powyżej 90°C czujnik przepływu należy montować na powrocie; jeżeli nie jest to możliwe, sterownik należy zamontować zdalnie od czujnika przepływu przy użyciu odpowiedniego uchwytu ściennego producenta.
• Urządzenie montować wyłącznie w dozwolonych pozycjach montażowych wskazanych przez producenta. Nie montować w pozycji niedozwolonej ani w miejscu mogącym powodować gromadzenie się powietrza w przepływomierzu.
• Należy zachować prawidłowy kierunek przepływu zgodny ze strzałką na korpusie zaworu i czujnika przepływu. Nieprawidłowy kierunek przepływu uniemożliwia prawidłową pracę urządzenia.
• Przed czujnikiem przepływu należy zapewnić prosty odcinek rurociągu o długości co najmniej 5 x DN. Czujnik przepływu musi być montowany przed zaworem regulacyjnym. Nieprzestrzeganie tych wymagań może pogorszyć dokładność pomiaru i regulacji.
• Nie instalować urządzenia w najwyższym punkcie części instalacji. Nagromadzenie pęcherzyków powietrza w przepływomierzu może zakłócić pomiar i działanie zaworu.
• Producent zaleca stosowanie filtra lub siatki filtracyjnej w przepływie do wymiennika ciepła, aby zwiększyć niezawodność i trwałość urządzenia.
• Dla modelu EXG4U10E032 należy zachować odpowiedni moment dokręcania połączeń gwintowanych; dla DN 32 maksymalny moment dokręcania wynosi 300 Nm. Nadmierna siła może doprowadzić do uszkodzenia elementów połączeniowych.
• W wersjach gwintowanych DN 15, DN 32 i DN 50 element wsuwany złączki jest trwale połączony z czujnikiem przepływu i nie może być demontowany. Złączka musi pozostać na czujniku przepływu.
• Podczas montażu czujników temperatury należy stosować wyłącznie rozwiązania i akcesoria przewidziane przez producenta. Nieprawidłowy montaż czujników lub tulei ochronnych może spowodować błędny pomiar temperatury i nieprawidłową pracę układu.
• Przewody i złącza należy prowadzić i mocować w sposób zapobiegający naprężeniom, uszkodzeniom mechanicznym oraz wnikaniu wilgoci. Uszkodzone przewody, błędne połączenia, zwarcia lub nieprawidłowe sygnały mogą powodować awarie czujników, siłownika i wejść/wyjść sterownika.
• Urządzenie wyposażone jest w funkcje komunikacyjne Ethernet/Modbus RTU/WLAN. W celu ograniczenia ryzyka nieautoryzowanego dostępu produkt należy podłączać do sieci tylko wtedy, gdy jest to konieczne, oraz stosować odpowiednie środki ochrony, takie jak zapory sieciowe, segmentacja sieci i aktualizacje oprogramowania.
