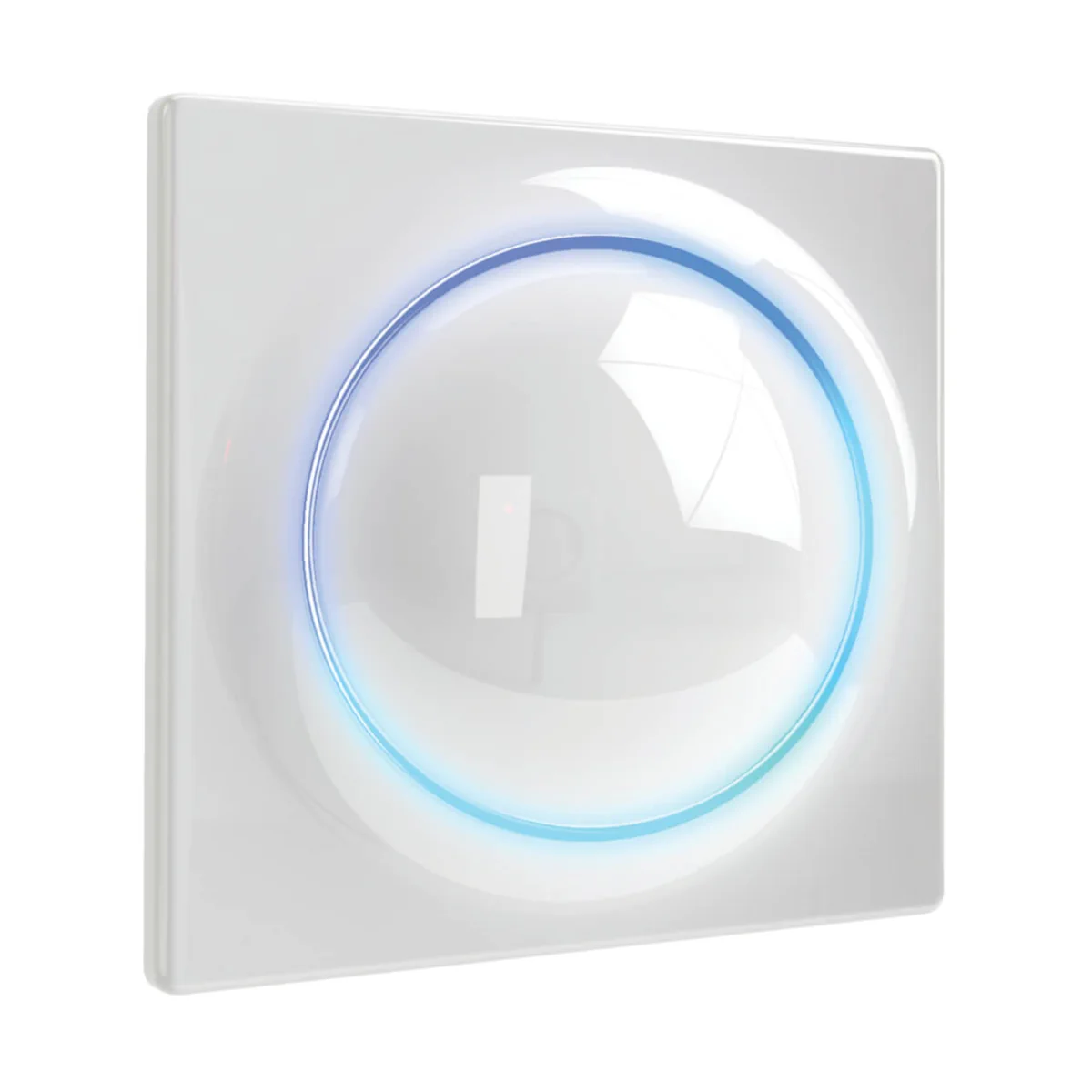

FIBARO Walli Dimmer to inteligentny ściemniacz ścienny przeznaczony do sterowania źródłem światła za pośrednictwem sieci Z-Wave.
Mierzy moc czynną i energię zużywaną przez kontrolowane obciążenie.
Możesz zamontować go z załączoną ramką i przyciskiem przełączającym lub z innym kompatybilnym zestawem.
Główne funkcje
- Jako ściemniacz pracuje z oświetleniem:
- 110/230V konwencjonalnym żarowym i halogenowym
- ściemnialnym LED i halogenowym niskonapięciowym 12V ELV (z transformatorami elektronicznymi),
- halogenowym niskonapięciowym 12V MLV (z transformatorami magnetycznymi)
- ściemnialnymi żarówkami LED,
- ściemnialnymi świetlówkami kompaktowymi CFL,
- wspieranymi ściemnialnymi źródłami światła (współczynnik mocy > 0,5) o minimalnej mocy 5VA przy zastosowaniu urządzenia FIBARO Bypass 2.
- Bez funkcji ściemniania potrafi współpracować z:
- świetlówkami kompaktowymi CFL ze statecznikiem elektronicznym,
- świetlówkami ze statecznikiem elektronicznym,
- żarówkami LED (współczynnik mocy > 0,7),
- wspieranymi źródłami światła (współczynnik mocy > 0,5) o minimalnej mocy 5VA przy zastosowaniu urządzenia FIBARO Bypass 2.
- Korzysta z różnych trybów pracy, aby sterować następującymi typami oświetlenia:
- „Trailing edge” (zbocze opadające) dla obciążeń rezystancyjnych (R)
- „Trailing edge” (zbocze opadające) dla obiążeń rezystencyjno-pojemnościowych (RC)
- „Leading edge” (zbocze narastające) dla obciążeń rezystancyjno-indukcyjnych (RL)
- Może być montowany z pokrywami FIBARO Walli lub innymi kompatybilnymi:
- GIRA – System 55 (Standard 55, E2, Event, Event Clear),
- Legrand – Céliane,
- Schneider – Odace.
- Pomiar mocy czynnej i zużycia energii.
- Może być zainstalowany w konfiguracji dwu- i trójprzewodowej.
- Automatycznie dostosowuje się do podłączonego źródła światła.
- Wspiera tryb chroniony Z-Wave: S0 z szyfrowaniem AES-128 i S2 Authenticated z szyfrowaniem opartym na PRNG.
- Działa jako wzmacniacz sygnału Z-Wave (wszystkie nie zasilane bateryjnie urządzenia w sieci będąć działać jako wzmacniacze sygnału w celu zwiększenia niezawodności sieci).
- Urządzenie to można stosować ze wszystkimi urządzeniami posiadającymi certyfikat Z-Wave; powinno współpracować również z urządzeniami innych producentów.
W celu korzystania z wszystkich funkcji urządzenia, musi ono współpracować z kontrolerem obsługującym Z-Wave Plus oraz tryb Security.
Specyfikacja techniczna
- Napięcie zasilania: 110-230V~ 50/60 Hz
- Kompatybilne typy obciążenia:
- rezystancyjne
- konwencjonalne żarowe i halogenowe źródła światła
- rezystancyjno-pojemnościowe
- świetlówka fluorescencyjna (kompaktowa / ze statecznikiem elektronicznym)
- transformator elektroniczny
- LED
- rezystancyjno-indukcyjne
- transformator ferromagnetyczny
- Prąd pracy:
- 0.22A-1.52A – obciążenia rezystancyjne (żarowe i halogenowe)
- 0.22A-1.3A – rezystancyjno-pojemnościowe (świetlówki kompaktowe / ze statecznikiem elektronicznym, transformator elektroniczny, LED)
- 0.22A-1.3A – obciążenia rezystancyjno-indukcyjne (transformatory ferromagnetyczne)
- 0.022A-0.22A – z FIBARO Bypass 2: świetlówki lub LED (współczynnik mocy > 0,5)
- Typ elementu wykonawczego: elektroniczny półprzewodnikowy element przełączający
- Zalecane zewnętrzne zabezpieczenie przeciwprzepięciowe: 10A wyłącznik nadprądowy typu B (UE); 13A wyłącznik nadprądowy typu B (Szwecja)
- Do montażu w puszkach: Ø = 60mm, głębokość≥ 40mm
- Zalecane przewody: powierzchnia przekroju 1.5-4.0mm2, odizolowane 11.5-13mm
- Temperatura pracy: 0–35°C
- Wilgotność otoczenia: 10–95% RH bez kondensacji
- Protokół radiowy: Z-Wave (czip serii 500)
- Częstotliwość radiowa: 868.0–868.6MHz; 869.7–870.0MHz
- Moc EIRP: +6dBm
- Zasięg: do 50m w terenie otwartym; do 40m w budynkach (w zależności od terenu i materiałów budowlanych)
- Wymiary (dł. x szer. x wys.): 86 x 86 x 51 mm
- Zgodność z dyrektywami UE: RoHS 2011/65/EU; RED 2014/53/EU
Częstotliwość radiowa poszczególnych urządzeń musi być taka sama jak częstotliwość kontrolera Z-Wave. Jeśli nie masz pewności, sprawdź informacje na opakowaniu lub zapytaj sprzedawcy.
