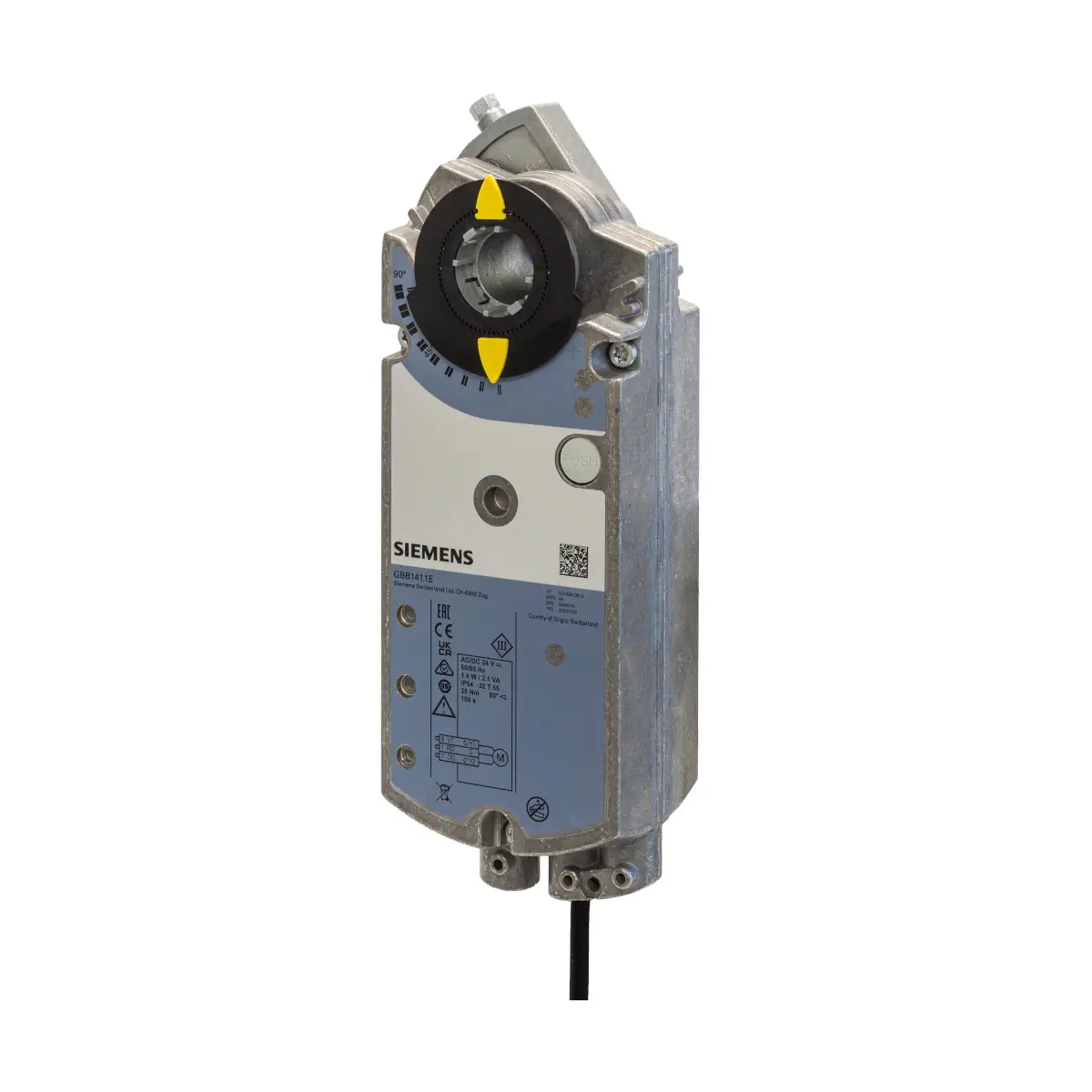

GBB341.1E Siłownik obrotowy bez sprężyny powrotnej, 25 [Nm], 3-stawny, 230 [V] AC, 150 [s]

Siemens GBB341.1E to elektroniczny siłownik obrotowy do przepustnic powietrza z serii OpenAir™, przeznaczony do pracy w instalacjach HVAC. Wyposażony jest w moment obrotowy 25 Nm, zasilanie AC 100…240 V oraz sterowanie 2-pozycyjne lub 3-pozycyjne. Idealny do przepustnic o powierzchni do ok. 5 m².

Najważniejsze cechy

• Producent: Siemens
• Seria: OpenAir™ GBB..1E
• Model: GBB341.1E
• Zastosowanie: siłownik przepustnic w instalacjach wentylacji i klimatyzacji
• Typ sterowania: 2-pozycyjne / 3-pozycyjne
• Moment obrotowy: 25 Nm
• Kąt obrotu: regulowany 0…90° (mechaniczna regulacja co 5°)
• Zasilanie: AC 100…240 V~
• Czas pełnego obrotu 90°: 150 s
• Pozycjonowanie: utrzymuje ostatnią pozycję przy braku zasilania
• Wskaźnik pozycji: mechaniczny
• Przewód podłączeniowy: 0,9 m
• Stopień ochrony obudowy: IP54
• Poziom hałasu: <45 dB(A)

Zastosowanie

Model GBB341.1E przeznaczony jest do regulacji i odcinania przepływu powietrza w:

• systemach HVAC,
• kanałach wentylacji bytowej i przemysłowej,
• układach klimatyzacji,
• przepustnicach o powierzchni do ok. 5 m² (zgodnie z wytycznymi producenta przepustnicy).

Dane techniczne

• Napięcie zasilania: AC 100…240 V~ ±10 %
• Pobór mocy (praca): 3,5 VA / 2,0 W
• Pobór mocy (utrzymanie): 1,5 VA / 1,0 W
• Kąt obrotu nominalny: 90°
• Kąt maksymalny: 95° ± 2° (ograniczany mechanicznie)
• Moment maksymalny (zablokowanie): 38 Nm
• Trwałość mechaniczna: 60 000 pełnych cykli / 5 000 000 cykli częściowych
• Temperatura pracy: -32…+55°C
• Wilgotność: <95 % r.h. (bez kondensacji)
• Temperatura przechowywania: -32…+50°C
• Pozycja montażu: dowolna, w miejscu osłoniętym

Budowa i funkcje

• Obudowa: odlew aluminiowy, odporna na warunki środowiskowe
• Silnik: bezszczotkowy DC – wysoka trwałość, brak konieczności serwisowania
• Przekładnia: cicha, bezobsługowa
• Ręczne przestawianie: przyciskiem zwalniającym przekładnię
• Zachowanie przy zaniku napięcia: siłownik pozostaje w ostatniej pozycji

Podłączenie elektryczne

• L (brązowy): zasilanie AC 100…240 V~
• N (niebieski): przewód neutralny
• Y1 (czarny): sygnał sterujący kierunek „otwieranie”
• Y2 (biały): sygnał sterujący kierunek „zamknięcie”

Wymiary

• Długość: 242 mm
• Szerokość: 82 mm
• Wysokość: 107 mm
• Średnica otworu na wał przepustnicy: 8…25,6 mm (okrągły) / 6…18 mm (kwadrat – przekątna)
• Długość wału minimalna: 20 mm
• Maks. twardość wału: <300 HV

Podsumowanie

Siemens GBB341.1E to solidny i trwały siłownik przepustnic powietrza dla instalacji HVAC, obsługujący sterowanie 2- oraz 3-pozycyjne, z wysokim momentem 25 Nm i przeznaczeniem do dużych przepustnic. Nadaje się do pracy w wymagających warunkach, zapewniając niezawodne działanie i łatwy montaż.

Pliki do pobrania:
GBB341.1E Karta katalogowa
GBB341.1E Instrukcja montażu
