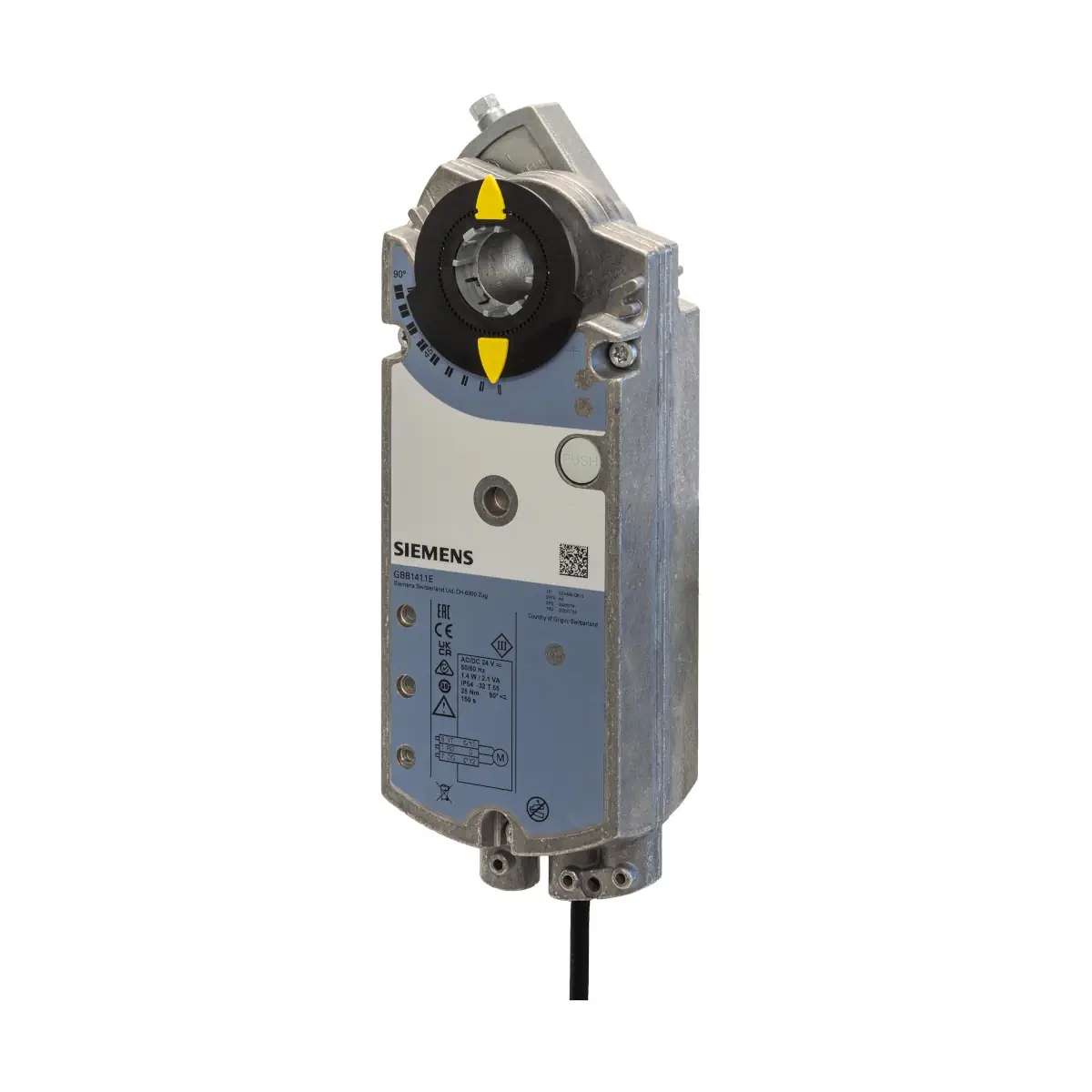

GBB345.1E Siłownik obrotowy bez sprężyny powrotnej, 25 [Nm], 3-stawny, 230 [V] AC, 150 [s], 2 styki pomocnicze, potencjometr zwrotny

Siemens GBB345.1E to profesjonalny siłownik obrotowy do przepustnic powietrza z serii OpenAir™, przeznaczony do instalacji HVAC. Zapewnia wysoki moment obrotowy 25 Nm, sterowanie 2-pozycyjne lub 3-pozycyjne oraz zasilanie w zakresie AC 100…240 V~. Model ten wyposażony jest w wbudowany potencjometr sprzężenia zwrotnego 5 kΩ, który umożliwia dokładny odczyt położenia przepustnicy.

Najważniejsze cechy

• Producent: Siemens
• Seria: OpenAir™ GBB..1E
• Model: GBB345.1E
• Przeznaczenie: siłowniki do przepustnic powietrza w systemach HVAC
• Typ sterowania: 2-pozycyjne / 3-pozycyjne
• Moment obrotowy: 25 Nm
• Kąt obrotu nominalny: 90° (mechanicznie ograniczany do 95° ±2°)
• Zasilanie: AC 100…240 V~ (50/60 Hz)
• Czas obrotu 90°: 150 s
• Potencjometr sprzężenia zwrotnego: 5 kΩ
• Odczyt pozycji: wskaźnik mechaniczny
• Poziom hałasu: <45 dB(A)
• Długość przewodu: 0,9 m
• Stopień ochrony: IP54
• Trwałość mechaniczna: 60 000 pełnych cykli / 5 000 000 częściowych

Zastosowanie

Siłownik GBB345.1E stosowany jest w systemach HVAC do regulacji lub odcinania przepływu powietrza. Nadaje się do przepustnic o powierzchni do ok. 5 m² (zgodnie z wytycznymi producenta przepustnicy).

Dane techniczne

• Napięcie zasilania: AC 100…240 V~ ±10 %
• Pobór mocy (praca): 3,5 VA / 2,0 W
• Pobór mocy (utrzymanie): 1,5 VA / 1,0 W
• Moment maksymalny (przy zablokowaniu): 38 Nm
• Kąt obrotu: 0…90° (regulacja co 5°)
• Pozycjonowanie: utrzymuje ostatnią pozycję przy zaniku napięcia
• Temperatura pracy: -32…+55°C
• Wilgotność: <95 % r.h. (bez kondensacji)

Funkcje i budowa

• Obudowa: wytrzymały odlew aluminiowy – odporność na trudne warunki
• Silnik: bezszczotkowy DC – wysoka trwałość, brak serwisowania
• Przekładnia: cicha, bezobsługowa
• Ręczne sterowanie: przycisk zwalniający przekładnię
• Wskaźnik pozycji: mechaniczny (czytelny, widoczny z zewnątrz)
• Sprzężenie zwrotne: potencjometr 5 kΩ (P1–P2, P2–P3)

Podłączenie elektryczne

• L (brązowy): zasilanie AC 100…240 V~
• N (jasnoniebieski): przewód neutralny
• Y1 (czarny): kierunek „otwieranie”
• Y2 (biały): kierunek „zamknięcie”
• P1, P2, P3: wyprowadzenia potencjometru sprzężenia zwrotnego

Wymiary

• Długość: 242 mm
• Szerokość: 82 mm
• Wysokość: 107 mm
• Średnica wału okrągłego: 8…25,6 mm
• Kwadrat (przekątna): 6…18 mm
• Długość wału minimalna: 20 mm
• Maksymalna twardość wału: <300 HV

Podsumowanie

Siemens GBB345.1E to solidny i trwały siłownik do przepustnic, stworzony do pracy w systemach HVAC. Oferuje wysoki moment obrotowy, sterowanie 2/3-pozycyjne oraz funkcję sprzężenia zwrotnego dzięki potencjometrowi. Idealny do większych przepustnic, zapewnia precyzyjną regulację i niezawodną pracę w wymagających warunkach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie spełnia wymagania normy EN 60730, część 2-14, dotyczącej elektrycznych siłowników.
• Nie wyrzucać z odpadami komunalnymi. Produkt, opakowanie oraz ewentualne baterie należy przekazać do odpowiednich punktów zbiórki i recyklingu zgodnie z lokalnymi i krajowymi przepisami.
• Montaż, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio przeszkolone osoby, zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa.
• Siłownik GBB345.1E jest przeznaczony do zasilania AC 100...240 V. Podłączenie siłowników pracujących przy AC 240 V może wykonywać wyłącznie upoważniony personel.
• Urządzenie elektryczne. Podczas instalacji należy przestrzegać lokalnych przepisów dotyczących doboru przewodów i zabezpieczeń. Brak wewnętrznego zabezpieczenia linii zasilających odbiorniki zewnętrzne może powodować ryzyko pożaru i obrażeń w przypadku zwarcia.
• Nie otwierać obudowy siłownika. Otwarcie urządzenia jest niedozwolone i może stwarzać zagrożenie dla użytkownika oraz prowadzić do uszkodzenia produktu.
• Nie dopuszczać do kontaktu przewodów przyłączeniowych z wodą ani do układania przewodów w wodzie.
• Urządzenie należy montować wyłącznie wewnątrz budynków, w miejscu osłoniętym od wpływów atmosferycznych. Stopień ochrony obudowy IP54 jest zachowany tylko przy montażu zgodnym z instrukcją producenta.
• Podczas montażu należy zachować dopuszczalną pozycję montażową zgodnie z instrukcją producenta.
• Produkt należy stosować wyłącznie do przepustnic powietrza, zgodnie z przeznaczeniem producenta. Wartość orientacyjna powierzchni przepustnicy wynosi do ok. 5 m²; należy również uwzględnić dane producenta przepustnicy.
• Podczas instalacji należy stosować wyłącznie wały przepustnic o dopuszczalnych wymiarach i odpowiedniej jakości. Dla modelu GBB345.1E dopuszczalne są wały okrągłe 8...25,6 mm, kwadratowe (po przekątnej) 6...18 mm, o minimalnej długości 20 mm i maksymalnej twardości poniżej 300 HV.
• Użycie nieodpowiedniego wału przepustnicy może spowodować uszkodzenie przepustnicy lub wału.
• Ręczne przestawianie siłownika jest dozwolone wyłącznie po zamontowaniu adaptera wału i wskaźnika położenia zgodnie z instrukcją montażu.
• Model GBB345.1E jest siłownikiem bez sprężyny powrotnej. Przy braku zasilania pozostaje w aktualnym położeniu, co należy uwzględnić podczas projektowania i eksploatacji instalacji.
• Wbudowane wyłączniki pomocnicze należy użytkować wyłącznie w granicach dopuszczalnych parametrów elektrycznych podanych przez producenta. Niedozwolone jest mieszanie obwodów AC 24 V / DC 24 V z obwodami AC 240 V na wyłącznikach pomocniczych.
• Potencjometr sprzężenia zwrotnego w tym modelu jest elementem fabrycznym i nie może być dołożony po montażu urządzenia.

Pliki do pobrania:
GBB345.1E Karta katalogowa
GBB345.1E Instrukcja montażu
