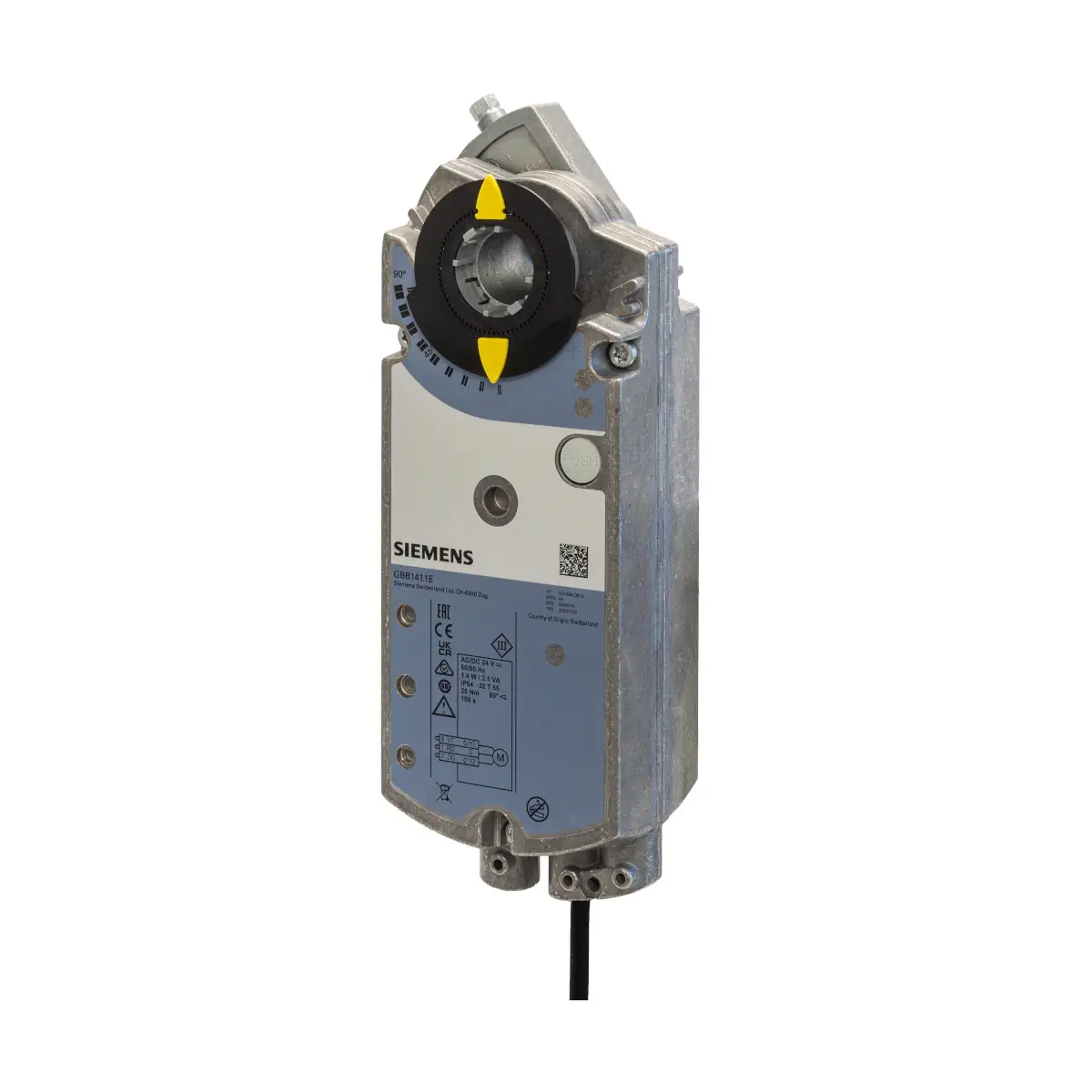

GBB346.1E Siłownik obrotowy bez sprężyny powrotnej, 25 [Nm], 3-stawny, 230 [V] AC, 150 [s], 2 styki pomocnicze

Siemens GBB346.1E to zaawansowany siłownik obrotowy do przepustnic powietrza z serii OpenAir™, przeznaczony do instalacji HVAC. Oferuje moment obrotowy 25 Nm, sterowanie 2-pozycyjne i 3-pozycyjne oraz zasilanie AC 100…240 V~. Wyposażony jest dodatkowo w 2 wbudowane wyłączniki pomocnicze (Aux Switch A i B), które pozwalają realizować funkcje sygnalizacji i automatyki.

Najważniejsze cechy

• Producent: Siemens
• Seria: OpenAir™ GBB..1E
• Model: GBB346.1E
• Przeznaczenie: przepustnice powietrza do systemów HVAC
• Sterowanie: 2-pozycyjne / 3-pozycyjne
• Moment nominalny: 25 Nm
• Moment maksymalny (blokada): 38 Nm
• Czas obrotu 90°: 150 s
• Zasilanie: AC 100…240 V~ (50/60 Hz)
• Kąt obrotu: 0…90° (maks. 95° ±2°)
• Regulacja mechaniczna kąta: skok co 5°
• Pozycja przy zaniku zasilania: pozostaje w ostatnim położeniu
• Wyłączniki pomocnicze: 2 niezależne, ustawiane w zakresie 5…90°
• Stopień ochrony: IP54
• Poziom hałasu: <45 dB(A)
• Trwałość mechaniczna: 60 000 pełnych cykli / 5 000 000 częściowych
• Przewód przyłączeniowy: 0,9 m

Zastosowanie

Siłownik GBB346.1E nadaje się do przepustnic powietrza o powierzchni do ok. 5 m² (zgodnie z danymi producenta przepustnicy) i może pracować w aplikacjach:

• wentylacji bytowej i przemysłowej,
• klimatyzacji,
• układach nadciśnienia i podciśnienia,
• systemach automatyki HVAC.

Dane techniczne

• Napięcie zasilania: AC 100…240 V~ ±10 %
• Zużycie mocy (praca): 3,5 VA / 2,0 W
• Zużycie mocy (utrzymanie): 1,5 VA / 1,0 W
• Kąt obrotu nominalny: 90°
• Kąt maksymalny: 95° ±2°
• Zakres temperatur pracy: -32…+55°C
• Wilgotność: <95 % r.h. (bez kondensacji)

Wyłączniki pomocnicze (Aux Switch A i B)

• Napięcie przełączania: AC 24…250 V / DC 12…30 V
• Obciążalność:
  • 6 A rezystancyjne (AC)
  • 4 A rezystancyjne (DC 30 V)
  • 0,8 A rezystancyjne (DC 60 V)
• Zakres ustawienia: 5…90°
• Skok regulacji: 5°
• Ustawienie fabryczne: A = 5°, B = 85°

Budowa i funkcje

• Obudowa: odlew aluminiowy – wysoka odporność
• Silnik: bezszczotkowy DC – trwałość i cicha praca
• Przekładnia: bezobsługowa, niskoszumowa
• Ręczne przestawianie: poprzez przycisk deblokujący przekładnię
• Wskaźnik pozycji: mechaniczny – widoczny z zewnątrz
• Samopozycjonowanie: pozostaje w położeniu nawet przy zaniku zasilania

Podłączenie elektryczne

• L (brązowy): AC 100…240 V~
• N (jasnoniebieski): przewód neutralny
• Y1 (czarny): sygnał sterujący „otwieranie”
• Y2 (biały): sygnał sterujący „zamknięcie”
• Q11/Q12/Q14: styki przełącznika A
• Q21/Q22/Q24: styki przełącznika B

Wymiary

• Długość: 242 mm
• Szerokość: 82 mm
• Wysokość: 107 mm
• Wał okrągły: 8…25,6 mm
• Wał kwadratowy (przekątna): 6…18 mm
• Długość minimalna wału: 20 mm
• Maksymalna twardość wału: <300 HV

Podsumowanie

Siemens GBB346.1E to wytrzymały, profesjonalny siłownik obrotowy z dwoma wyłącznikami pomocniczymi, dedykowany do średnich i dużych przepustnic powietrza. Zapewnia wysoką trwałość, precyzję sterowania 2/3-pozycyjnego oraz cichą, stabilną pracę w systemach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie spełnia wymagania normy EN 60730, część 2-14, dotyczącej elektrycznych siłowników.
• Nie wyrzucać z odpadami komunalnymi. Produkt oraz opakowanie należy przekazać do selektywnej zbiórki i recyklingu zgodnie z lokalnymi i krajowymi przepisami.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio przeszkolone osoby. Siłowniki z zasilaniem AC 100...240 V mogą być podłączane wyłącznie przez upoważniony personel.
• Urządzenie elektryczne zasilane napięciem AC 100...240 V. Przed montażem, podłączeniem lub pracami serwisowymi należy odłączyć zasilanie i stosować się do obowiązujących przepisów krajowych oraz lokalnych wymagań bezpieczeństwa.
• Urządzenie nie posiada wewnętrznego zabezpieczenia linii zasilających odbiorniki zewnętrzne. Przekroje przewodów należy dobrać zgodnie z lokalnymi przepisami oraz wartością znamionową zastosowanego bezpiecznika. Nieprzestrzeganie tego wymagania może spowodować ryzyko zwarcia, pożaru i obrażeń.
• Nie otwierać obudowy siłownika. Otwarcie obudowy może spowodować zagrożenie dla użytkownika oraz uszkodzenie urządzenia.
• Nie dopuszczać do kontaktu przewodów przyłączeniowych z wodą i nie układać kabli w wodzie.
• Produkt przeznaczony jest do montażu wewnętrznego, w miejscu osłoniętym od wpływów atmosferycznych. Stopień ochrony obudowy: IP54.
• Podczas montażu należy stosować wyłącznie wały przepustnic o dopuszczonych wymiarach: okrągłe 8...25,6 mm, kwadratowe 6...18 mm, o minimalnej długości 20 mm i maksymalnej twardości poniżej 300 HV. Zastosowanie nieodpowiedniego wału może spowodować uszkodzenie przepustnicy lub wału.
• Do montażu wału i elementów mechanicznych należy używać wyłącznie materiałów jakości przemysłowej, odpowiednich dla tego typu zastosowań.
• Siłownik należy stosować wyłącznie do przepustnic powietrza w instalacjach wentylacji i klimatyzacji, zgodnie z dokumentacją producenta. Wartość odniesienia powierzchni przepustnicy wynosi do ok. 5 m²; należy uwzględnić dane producenta przepustnicy.
• Ręczne przestawianie siłownika jest dopuszczalne wyłącznie po zamontowaniu adaptera osi i wskaźnika położenia, zgodnie z instrukcją montażu producenta.
• Urządzenie jest wyposażone w dwa wyłączniki pomocnicze. Dopuszczalne napięcie przełączania wyłączników pomocniczych wynosi AC 24...250 V lub DC 12...30 V. Nie należy stosować niedozwolonych kombinacji napięć mieszanych na stykach pomocniczych.
• Klasa ochronności urządzenia: II.
