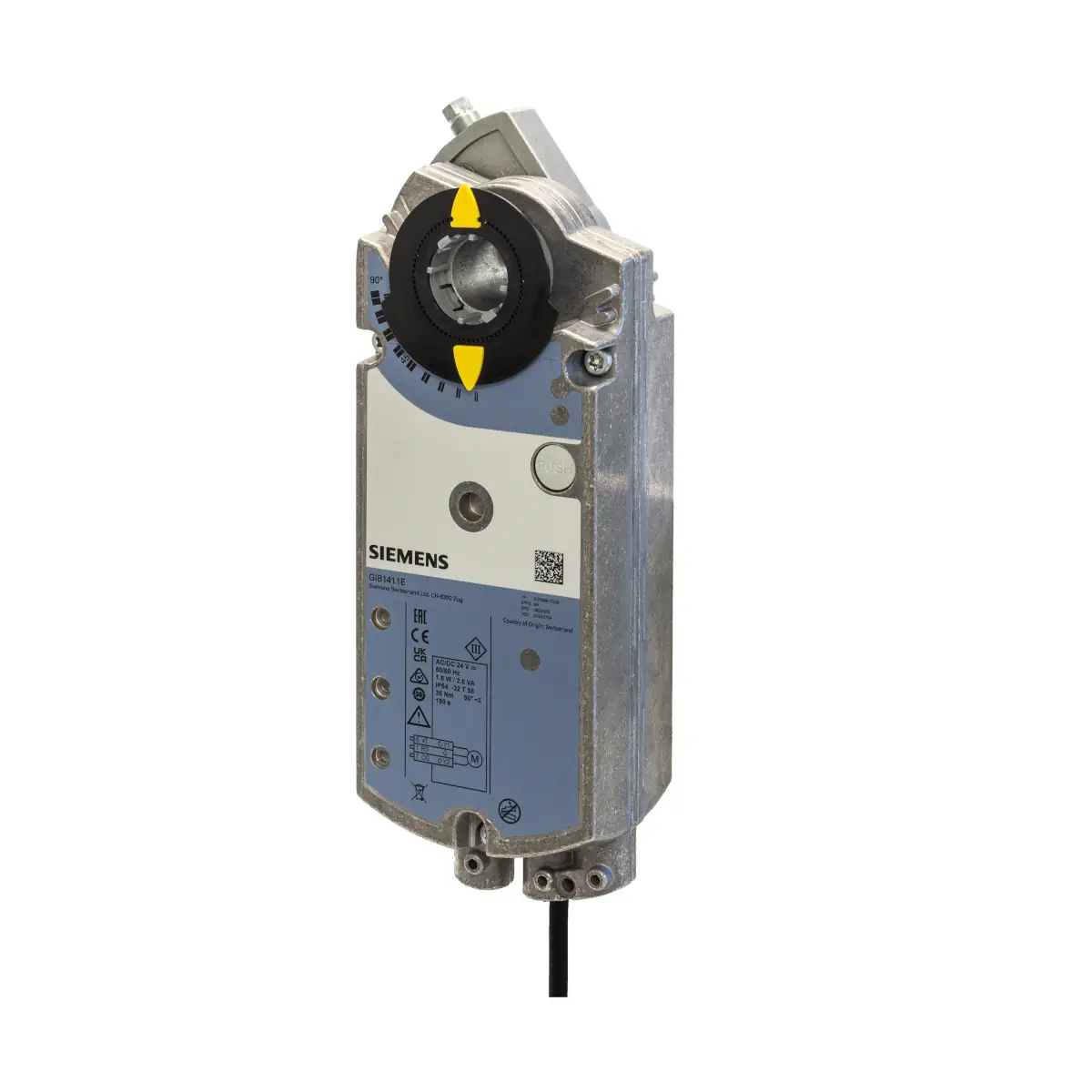

GIB341.1E Siłownik obrotowy bez sprężyny powrotnej, 35 [Nm], 3-stawny, 230 [V] AC, 150 [s]

Siemens GIB341.1E to elektroniczny siłownik obrotowy do przepustnic powietrza z serii OpenAir™, przeznaczony do pracy w instalacjach wentylacji i klimatyzacji HVAC. Zapewnia wysoki moment nominalny 35 Nm, umożliwia sterowanie 2-pozycyjne oraz 3-pozycyjne i zasilany jest bezpośrednio z sieci AC 100…240 V~. Dzięki solidnej konstrukcji z aluminiowym korpusem nadaje się do przepustnic o powierzchni do ok. 6 m².

Najważniejsze cechy

• Producent: Siemens
• Seria: OpenAir™ GIB..1E
• Model: GIB341.1E
• Zastosowanie: przepustnice w instalacjach HVAC
• Sterowanie: 2-pozycyjne / 3-pozycyjne
• Zasilanie: AC 100…240 V~
• Moment nominalny: 35 Nm
• Moment maksymalny: 53 Nm (blokada)
• Kąt obrotu: 0…90° (maks. 95° ±2°)
• Czas obrotu 90°: 150 s
• Pozycja przy zaniku napięcia: pozostaje w ostatnim położeniu
• Wskaźnik pozycji: mechaniczny
• Poziom hałasu: <45 dB(A)
• Przewód przyłączeniowy: 0,9 m
• Stopień ochrony: IP54

Zastosowanie

Siłownik GIB341.1E przeznaczony jest do regulacji i odcinania przepuszczania powietrza w kanałach:

• wentylacji bytowej i przemysłowej,
• systemów klimatyzacji,
• instalacji automatyki HVAC,
• przepustnic o powierzchni do ok. 6 m² (zgodnie z kartą katalogową).

Dane techniczne

• Napięcie zasilania: AC 100…240 V~ ±10 %
• Zużycie mocy (praca): 4,2 VA / 2,4 W
• Zużycie mocy (utrzymanie): 1,5 VA / 1,0 W
• Kąt obrotu nominalny: 90°
• Kąt mechanicznie ograniczony: 95° ±2°
• Trwałość mechaniczna: 60 000 pełnych cykli / 5 000 000 częściowych
• Temperatura pracy: -32…+55°C
• Wilgotność pracy: <95 % r.h. (bez kondensacji)

Budowa i funkcje

• Obudowa: wytrzymały odlew aluminiowy
• Silnik: bezszczotkowy DC – długa żywotność, bez obsługi
• Przekładnia: cicha, bezobsługowa
• Ręczne przestawianie: poprzez przycisk zwalniający przekładnię
• Ograniczenie kąta: mechaniczna regulacja co 5°
• Pozycjonowanie: utrzymanie pozycji przy braku zasilania

Podłączenie elektryczne

• L (brązowy): zasilanie AC 100…240 V~
• N (jasnoniebieski): przewód neutralny
• Y1 (czarny): sterowanie – kierunek „otwieranie”
• Y2 (biały): sterowanie – kierunek „zamknięcie”

Wymiary

• Długość: 242 mm
• Szerokość: 82 mm
• Wysokość: 107 mm
• Wał okrągły: 8…25.6 mm
• Wał kwadratowy (przekątna): 6…18 mm
• Długość minimalna wału: 20 mm
• Maks. twardość wału: <300 HV

Podsumowanie

Siemens GIB341.1E to solidny i trwały siłownik przepustnic powietrza do systemów HVAC, oferujący wysoki moment 35 Nm, sterowanie 2/3-pozycyjne i zasilanie sieciowe. Zapewnia stabilną pracę, łatwy montaż oraz odporność na trudne warunki środowiskowe.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt, opakowanie oraz ewentualne baterie należy przekazać do selektywnej zbiórki i recyklingu zgodnie z lokalnymi oraz krajowymi przepisami. Przed utylizacją usunąć dane osobowe, jeśli dotyczy.
• Montaż, uruchomienie i serwis należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa, wyłącznie przez odpowiednio przeszkolony personel.
• Napęd GIB341.1E jest urządzeniem elektrycznym zasilanym napięciem AC 100...240 V. Podłączenie urządzenia do instalacji elektrycznej może wykonywać wyłącznie upoważniony personel.
• Urządzenie nie posiada wewnętrznego zabezpieczenia linii zasilających do zewnętrznych odbiorników. Należy dobrać przekroje przewodów zgodnie z lokalnymi przepisami oraz wartością zastosowanego bezpiecznika. Nieprawidłowe wykonanie instalacji może spowodować ryzyko pożaru i obrażeń wskutek zwarcia.
• Nie otwierać obudowy urządzenia. Otwieranie napędu jest zabronione i może stwarzać zagrożenie dla użytkownika oraz prowadzić do uszkodzenia produktu.
• Nie dopuszczać do kontaktu przewodów przyłączeniowych z wodą ani do prowadzenia kabli w wodzie.
• Urządzenie należy montować wyłącznie wewnątrz budynków, w miejscu osłoniętym od wpływów atmosferycznych, zgodnie z dopuszczalną pozycją montażu i dokumentacją producenta. Stopień ochrony obudowy: IP54.
• Produkt należy stosować wyłącznie z odpowiednimi osiami przepustnic i materiałami typowymi dla tej aplikacji. Należy przestrzegać wymagań dotyczących średnicy osi: okrągła 8...25,6 mm, kwadratowa 6...18 mm, minimalna długość osi 20 mm, maksymalna twardość osi <300 HV. Użycie nieodpowiedniej osi może spowodować uszkodzenie przepustnicy lub osi.
• Napęd przeznaczony jest do przepustnic powietrza o powierzchni do ok. 6 m²; należy dodatkowo uwzględnić dane producenta przepustnicy.
• Ręczna regulacja napędu jest dozwolona wyłącznie po zamontowaniu adaptera osi i wskaźnika położenia zgodnie z instrukcją montażu producenta.
• Urządzenie jest przeznaczone do pracy w warunkach: temperatura otoczenia od -32 do +55 °C, wilgotność poniżej 95% RH, bez kondensacji.
• Produkt jest urządzeniem klasy ochronności II.
