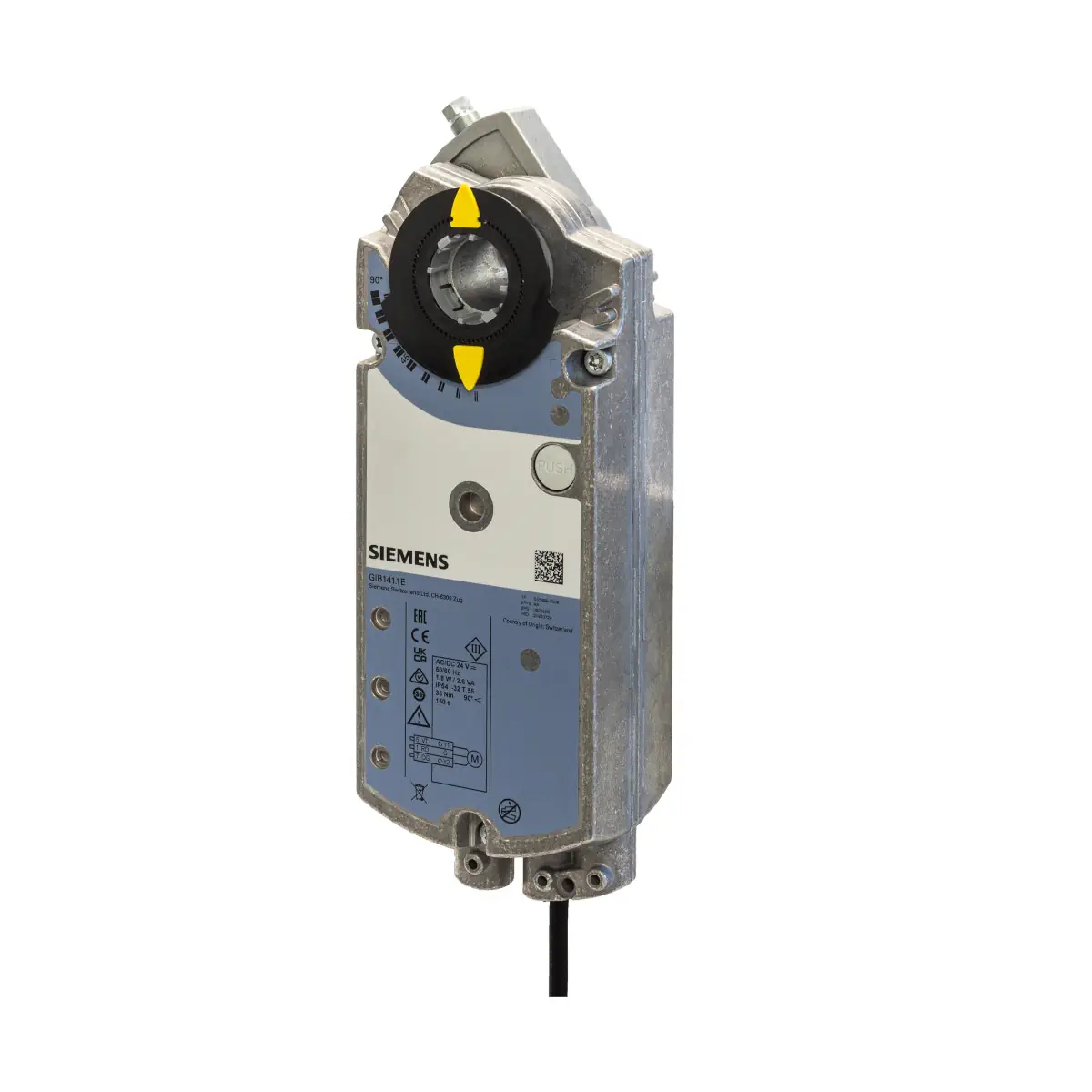

GIB345.1E Siłownik obrotowy bez sprężyny powrotnej, 35 [Nm], 3-stawny, 230 [V] AC, 150 [s], 2 styki pomocnicze, potencjometr zwrotny

Siemens GIB345.1E to zaawansowany siłownik obrotowy do przepustnic powietrza z serii OpenAir™, przeznaczony do systemów wentylacji i klimatyzacji HVAC. Wyposażony w moment nominalny 35 Nm, sterowanie 2-pozycyjne oraz 3-pozycyjne oraz zasilanie AC 100...240 V~. Dodatkowo posiada wbudowany potencjometr 5 kΩ, zapewniający sprzężenie zwrotne pozycji klapy przepustnicy.

Najważniejsze cechy

• Producent: Siemens
• Seria: OpenAir™ GIB..1E
• Model: GIB345.1E
• Zasilanie: AC 100…240 V~
• Typ sterowania: 2-pozycyjne / 3-pozycyjne
• Moment nominalny: 35 Nm
• Moment maksymalny (blokada): 53 Nm
• Czas obrotu 90°: 150 s
• Kąt obrotu: 0…90° (maks. 95° ±2°)
• Pozycja przy zaniku napięcia: utrzymanie ostatniego położenia
• Sprzężenie zwrotne: potencjometr 5 kΩ
• Wskaźnik pozycji: mechaniczny
• Poziom hałasu: <45 dB(A)
• Przewód przyłączeniowy: 0,9 m
• Stopień ochrony: IP54

Zastosowanie

Siłownik GIB345.1E przeznaczony jest do sterowania przepustnicami powietrza o powierzchni do ok. 6 m² (zgodnie z zaleceniami producenta przepustnicy). Idealny do:

• wentylacji przemysłowej i bytowej,
• systemów klimatyzacji,
• układów automatyki HVAC,
• regulacji i odcinania przepływu powietrza.

Dane techniczne

• Napięcie pracy: AC 100…240 V~ ±10% (str. 5)
• Pobór mocy (praca): 4,2 VA / 2,4 W
• Pobór mocy (utrzymanie): 1,5 VA / 1 W
• Kąt nominalny: 90°
• Kąt maksymalny: 95° ±2°
• Żywotność mechaniczna: 60 000 cykli pełnych / 5 000 000 częściowych
• Temperatura pracy: -32…+55°C
• Wilgotność (bez kondensacji): <95 % r.h.

Budowa i funkcje

• Obudowa: odlew aluminiowy – wysoka trwałość (str. 3)
• Silnik: bezszczotkowy DC – bezobsługowy, cichy
• Przekładnia: niskoszumowa, bezobsługowa
• Regulacja kąta: mechaniczna, co 5°
• Ręczna regulacja: przycisk zwalniający przekładnię
• Pozycjonowanie: utrzymuje położenie przy zaniku zasilania

Potencjometr sprzężenia zwrotnego (feedback)

• Zakres: 0…5000 Ω (P1–P2)
• Maks. obciążenie: <0,25 W
• Maks. prąd styków: <0,1 mA
• Napięcie robocze: AC 24 V / DC 24 V

Podłączenie elektryczne

• L (brązowy): AC 100…240 V~
• N (jasnoniebieski): przewód neutralny
• Y1 (czarny): sterowanie – kierunek „otwieranie”
• Y2 (biały): sterowanie – kierunek „zamknięcie”
• P1/P2/P3: wyprowadzenia potencjometru sprzężenia zwrotnego

Wymiary

• Długość: 242 mm
• Szerokość: 82 mm
• Wysokość: 107 mm
• Wał okrągły: 8…25,6 mm
• Wał kwadratowy (przekątna): 6…18 mm
• Min. długość wału: 20 mm
• Maks. twardość wału: <300 HV

Podsumowanie

Siemens GIB345.1E to trwały i precyzyjny siłownik obrotowy do przepustnic powietrza, idealny do zastosowań w automatyce HVAC. Oferuje wysoki moment obrotowy, sterowanie 2/3-pozycyjne, solidną metalową konstrukcję oraz sprzężenie zwrotne dzięki potencjometrowi 5 kΩ.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt, opakowanie oraz ewentualne elementy dodatkowe należy przekazać do odpowiednich punktów zbiórki i recyklingu zgodnie z lokalnymi oraz krajowymi przepisami. Przed utylizacją należy usunąć wszelkie dane osobowe, jeśli dotyczą instalacji.
• Montaż, podłączenie, uruchomienie i serwis należy wykonywać wyłącznie przez odpowiednio przeszkolony i uprawniony personel, zgodnie z przepisami krajowymi oraz dokumentacją producenta.
• Siłownik GIB345.1E jest urządzeniem elektrycznym zasilanym napięciem AC 100...240 V. Podłączenie zasilania sieciowego może wykonywać wyłącznie personel uprawniony do pracy przy takich instalacjach.
• Urządzenie nie posiada wewnętrznego zabezpieczenia linii zasilających odbiorniki zewnętrzne. Niewłaściwy dobór przewodów lub zabezpieczeń może spowodować zwarcie, pożar albo obrażenia. Przekroje przewodów i zabezpieczenia należy dobrać zgodnie z lokalnymi przepisami oraz wartością zastosowanego bezpiecznika.
• Nie otwierać obudowy siłownika. Otwarcie obudowy może spowodować zagrożenie dla użytkownika oraz uszkodzenie urządzenia.
• Przewodów podłączeniowych nie wolno narażać na kontakt z wodą ani układać ich w wodzie.
• Urządzenie należy montować wyłącznie wewnątrz budynków, w miejscu osłoniętym od wpływów atmosferycznych, zgodnie z wymaganiami montażowymi producenta. Stopień ochrony obudowy: IP54, przy montażu zgodnym z instrukcją.
• Produkt należy instalować z zachowaniem dopuszczalnej pozycji montażu określonej przez producenta. W miejscach narażonych na kapanie wody lub podwyższoną wilgotność należy stosować przewidziane przez producenta środki ochronne montażu.
• Ręczne przestawianie siłownika jest dozwolone wyłącznie po zamontowaniu adaptera osi i wskaźnika położenia, zgodnie z instrukcją montażu producenta.
• Podczas montażu należy stosować wyłącznie wały przepustnic o dopuszczonych wymiarach i odpowiedniej jakości. Użycie nieodpowiedniego wału może spowodować uszkodzenie przepustnicy lub siłownika. Dopuszczalne wały: okrągłe 8...25,6 mm, kwadratowe 6...18 mm, minimalna długość 20 mm, maksymalna twardość wału <300 HV.
• Urządzenie należy stosować wyłącznie do przepustnic powietrza, zgodnie z przeznaczeniem producenta. Należy uwzględnić dane producenta przepustnicy dotyczące dopuszczalnej powierzchni i parametrów pracy.
• Pomocnicze styki przełączające należy obciążać wyłącznie w granicach parametrów podanych przez producenta. Niedopuszczalne jest nieprawidłowe lub mieszane podłączanie obwodów pomocniczych niezgodnie ze schematem producenta.
• Urządzenie jest bezobsługowe; wszelkie czynności kontrolne i serwisowe należy wykonywać zgodnie z dokumentacją producenta, bez ingerencji w obudowę.
