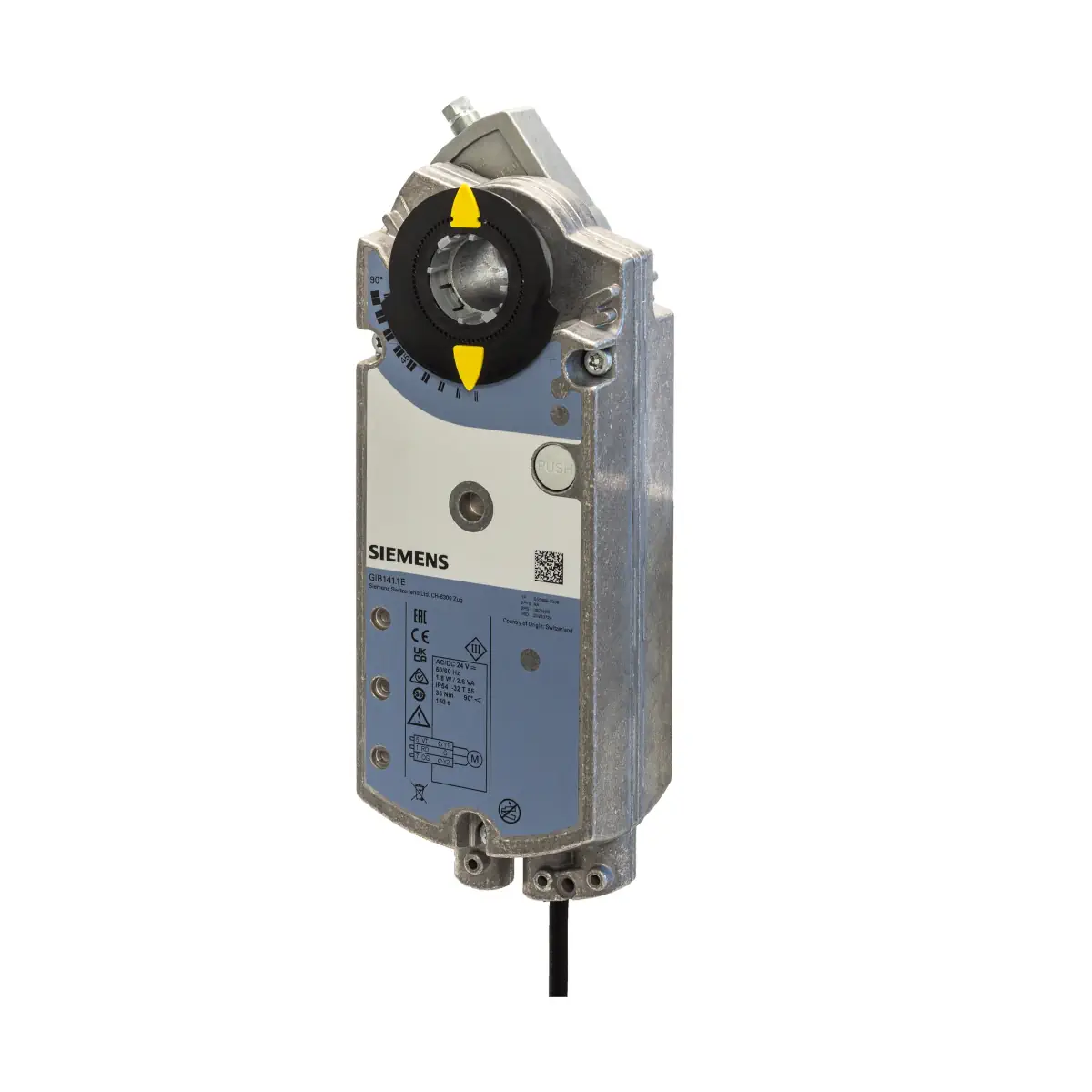

GIB346.1E Siłownik obrotowy bez sprężyny powrotnej, 35 [Nm], 3-stawny, 230 [V] AC, 150 [s], 2 styki pomocnicze

Siemens GIB346.1E to profesjonalny siłownik obrotowy do przepustnic powietrza z serii OpenAir™, przeznaczony do pracy w instalacjach HVAC. Wyposażony jest w wysoki moment obrotowy 35 Nm, zasilanie AC 100…240 V~ oraz sterowanie 2-pozycyjne i 3-pozycyjne. Model ten posiada także dwa wyłączniki pomocnicze (Aux Switch A i B), które pozwalają na kontrolę pozycji przepustnicy i realizację funkcji automatyki.

Najważniejsze cechy

• Producent: Siemens
• Seria: OpenAir™ GIB..1E
• Model: GIB346.1E
• Zasilanie: AC 100…240 V~
• Typ sterowania: 2-pozycyjne / 3-pozycyjne
• Moment nominalny: 35 Nm
• Moment maksymalny: 53 Nm (blokada)
• Czas obrotu 90°: 150 s
• Kąt obrotu: 0…90° (maks. 95° ±2°)
• Wyłączniki pomocnicze: 2 szt., regulowane co 5° (5…90°)
• Pozycja przy zaniku zasilania: pozostaje w aktualnym położeniu
• Wskaźnik pozycji: mechaniczny
• Poziom hałasu: <45 dB(A)
• Długość przewodu: 0,9 m
• Stopień ochrony: IP54

Zastosowanie

Model GIB346.1E przeznaczony jest do sterowania przepustnicami powietrza o powierzchni do ok. 6 m² (zgodnie z danymi producenta). Sprawdza się w:

• instalacjach wentylacji i klimatyzacji HVAC,
• wentylacji bytowej i przemysłowej,
• układach regulacji i odcinania przepływu powietrza,
• automatyce budynkowej i przemysłowej.

Dane techniczne

• Napięcie pracy: AC 100…240 V~ ±10% (str. 5)
• Pobór mocy (praca): 4,2 VA / 2,4 W
• Pobór mocy (utrzymanie): 1,5 VA / 1,0 W
• Kąt obrotu nominalny: 90°
• Kąt maksymalny: 95° ±2°
• Żywotność mechaniczna: 60 000 pełnych cykli / 5 000 000 częściowych
• Temperatura pracy: -32…+55°C
• Wilgotność: <95 % r.h. (bez kondensacji)

Wyłączniki pomocnicze (Aux Switch A i B)

• Napięcie przełączania: AC 24…250 V / DC 12…30 V
• Obciążalność:
  • 6 A (AC, obciążenie rezystancyjne)
  • 4 A (DC 30 V, obciążenie rezystancyjne)
  • 0,8 A (DC 60 V)
• Zakres regulacji: 5…90°
• Skok regulacji: 5°
• Ustawienia fabryczne: A = 5°, B = 85°

Budowa i funkcje

• Obudowa: aluminiowa, odporna na warunki środowiskowe (str. 3)
• Silnik: bezszczotkowy DC – wysoka trwałość
• Przekładnia: niskoszumowa, bezobsługowa
• Ręczne przestawianie: przyciskiem zwalniającym przekładnię
• Regulacja kąta: mechaniczna, co 5°
• Pozycjonowanie: utrzymanie pozycji bez zasilania

Podłączenie elektryczne

• L (brązowy): AC 100…240 V~
• N (jasnoniebieski): przewód neutralny
• Y1 (czarny): sterowanie – kierunek „otwieranie”
• Y2 (biały): sterowanie – kierunek „zamknięcie”
• Q11/Q12/Q14: styki przełącznika A
• Q21/Q22/Q24: styki przełącznika B

Wymiary

• Długość: 242 mm
• Szerokość: 82 mm
• Wysokość: 107 mm
• Wał okrągły: 8…25,6 mm
• Wał kwadratowy: 6…18 mm (przekątna)
• Min. długość wału: 20 mm
• Maks. twardość wału: <300 HV

Podsumowanie

Siemens GIB346.1E to solidny, trwały i precyzyjny siłownik obrotowy z dwoma wyłącznikami pomocniczymi, przeznaczony do przepustnic powietrza o większej powierzchni. Oferuje wysoki moment obrotowy, sterowanie 2/3-pozycyjne, cichą pracę i łatwy montaż – idealny do profesjonalnych systemów HVAC.
