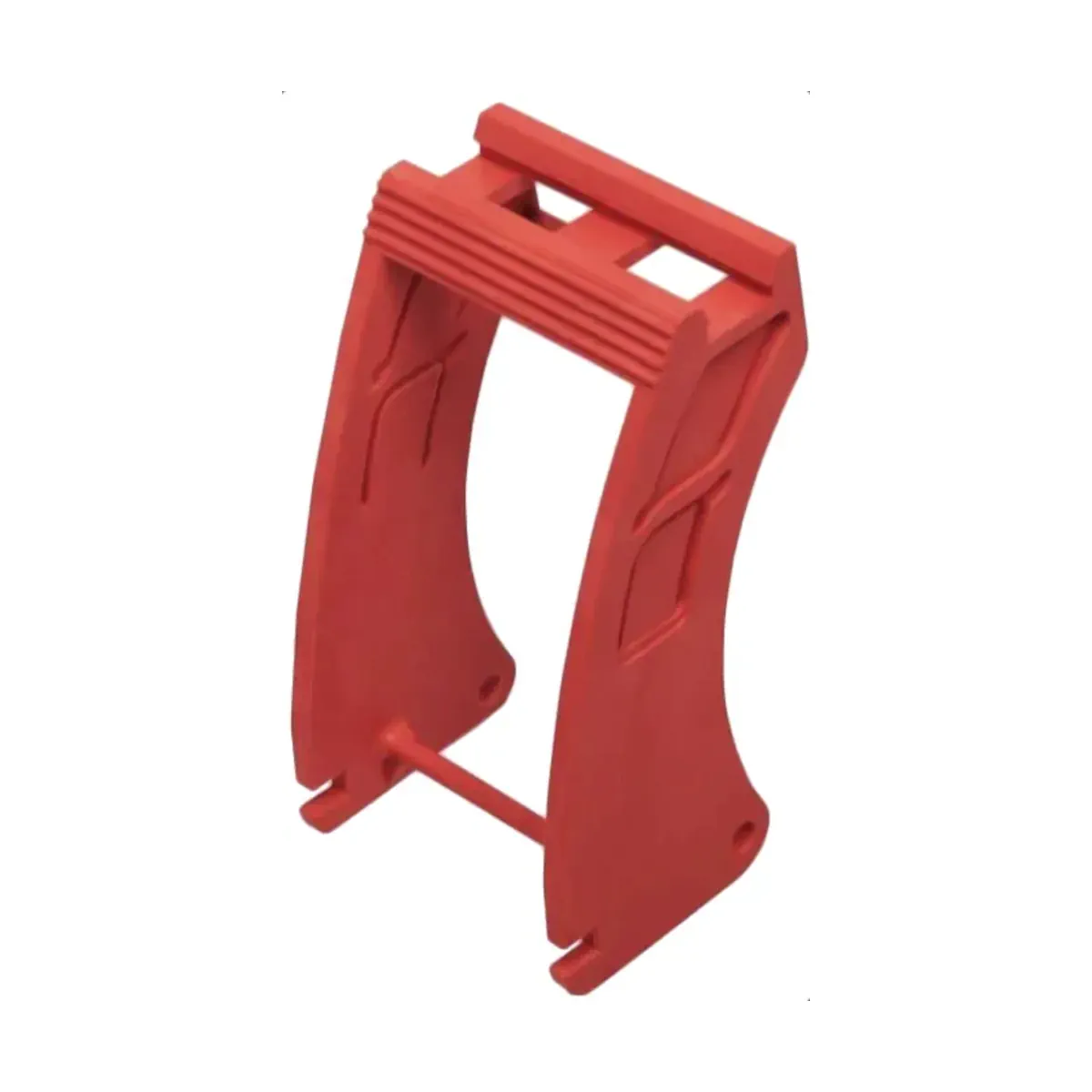

GZP4-0040 Obejma wyrzutnikowa

GZP4-0040 to gniazdo przeznaczone do przekaźników Relpol R4N oraz R2N, wyposażone w zaciski Push-in umożliwiające szybkie podłączenie przewodów (montaż bez użycia narzędzi). Gniazdo można instalować na szynie 35 mm wg PN-EN 60715 lub bezpośrednio na płycie.

Najważniejsze cechy

• Producent: Relpol
• Model: GZP4-0040
• Przeznaczenie: do przekaźników R4N oraz R2N
• Typ zacisków: Push-in
• Montaż: na szynie 35 mm wg PN-EN 60715 lub na płycie
• Długość odizolowania przewodów: 8…10 mm
• Maks. przekrój przewodów: 2 × 1,5 mm² (bez tulejki izolowanej) / 2 × 1 mm² (z tulejką izolowaną)

Zastosowanie

Gniazdo GZP4-0040 służy do montażu i okablowania przekaźników R4N oraz R2N w instalacjach sterowania i automatyki. Konstrukcja umożliwia montaż w rozdzielnicach na szynie DIN 35 mm lub na płycie montażowej.

Zaciski Push-in – podłączenie przewodów

• Podłączenie polega na wciśnięciu przewodu do zacisku Push-in.
• Wyjęcie przewodu odbywa się przy użyciu przycisku zwalniającego zacisk.
• Zalecana długość odizolowania: 8…10 mm.

Dane techniczne

• Wymiary: 97 × 31 × 45,9 (75,8) mm
• Obciążalność torów prądowych: dwa tory prądowe 12 A, 300 V AC
• Obciążalność torów prądowych: cztery tory prądowe 8 A, 300 V AC
• Maks. przekrój przewodów: 2 × 1,5 mm² (bez tulejki izolowanej) / 2 × 1 mm² (z tulejką izolowaną)
• Długość odizolowania przewodów: 8…10 mm

Montaż

• Szyna: 35 mm wg PN-EN 60715
• Alternatywnie: montaż na płycie
• Wysokość gniazda: 45,9 mm (75,8 mm z obejmą wyrzutnikową)

Podsumowanie

Relpol GZP4-0040 to praktyczne gniazdo do przekaźników R4N/R2N z wygodnymi zaciskami Push-in, umożliwiające szybkie i uporządkowane okablowanie. Montaż na szynie DIN 35 mm lub na płycie oraz parametry torów prądowych (do 12 A / 300 V AC) sprawiają, że jest to uniwersalne rozwiązanie do zastosowań w automatyce i sterowaniu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy stosować wyłącznie zgodnie ze specyfikacją techniczną i dokumentacją producenta Relpol.
• Obejma GZP4-0040 jest akcesorium mechanicznym do gniazda GZP4; nie jest samodzielnym przekaźnikiem, gniazdem ani elementem łączeniowym.
• Przed montażem lub demontażem przekaźnika należy odłączyć zasilanie obwodu, jeżeli istnieje ryzyko kontaktu z częściami znajdującymi się pod napięciem.
• Prace instalacyjne i serwisowe powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje.
• Należy stosować wyłącznie akcesoria, komponenty i przekaźniki zalecane przez producenta.
• Nie wolno dokonywać modyfikacji mechanicznych obejmy ani używać elementu uszkodzonego, zdeformowanego lub noszącego ślady zużycia.
• Obejma nie zwiększa obciążalności prądowej gniazda ani przekaźnika; parametry obwodu należy dobierać zgodnie z dokumentacją gniazda GZP4 i zastosowanego przekaźnika.
• Po montażu należy sprawdzić prawidłowe osadzenie przekaźnika i obejmy w gnieździe.
• Produkt należy przechowywać w suchym i czystym miejscu, z dala od źródeł ciepła, wilgoci i substancji chemicznych.
• W przypadku podejrzenia uszkodzenia, nadmiernego zużycia lub nieprawidłowej pracy zestawu przekaźnikowego należy wyłączyć go z eksploatacji i skontrolować zgodnie z procedurami serwisowymi.
