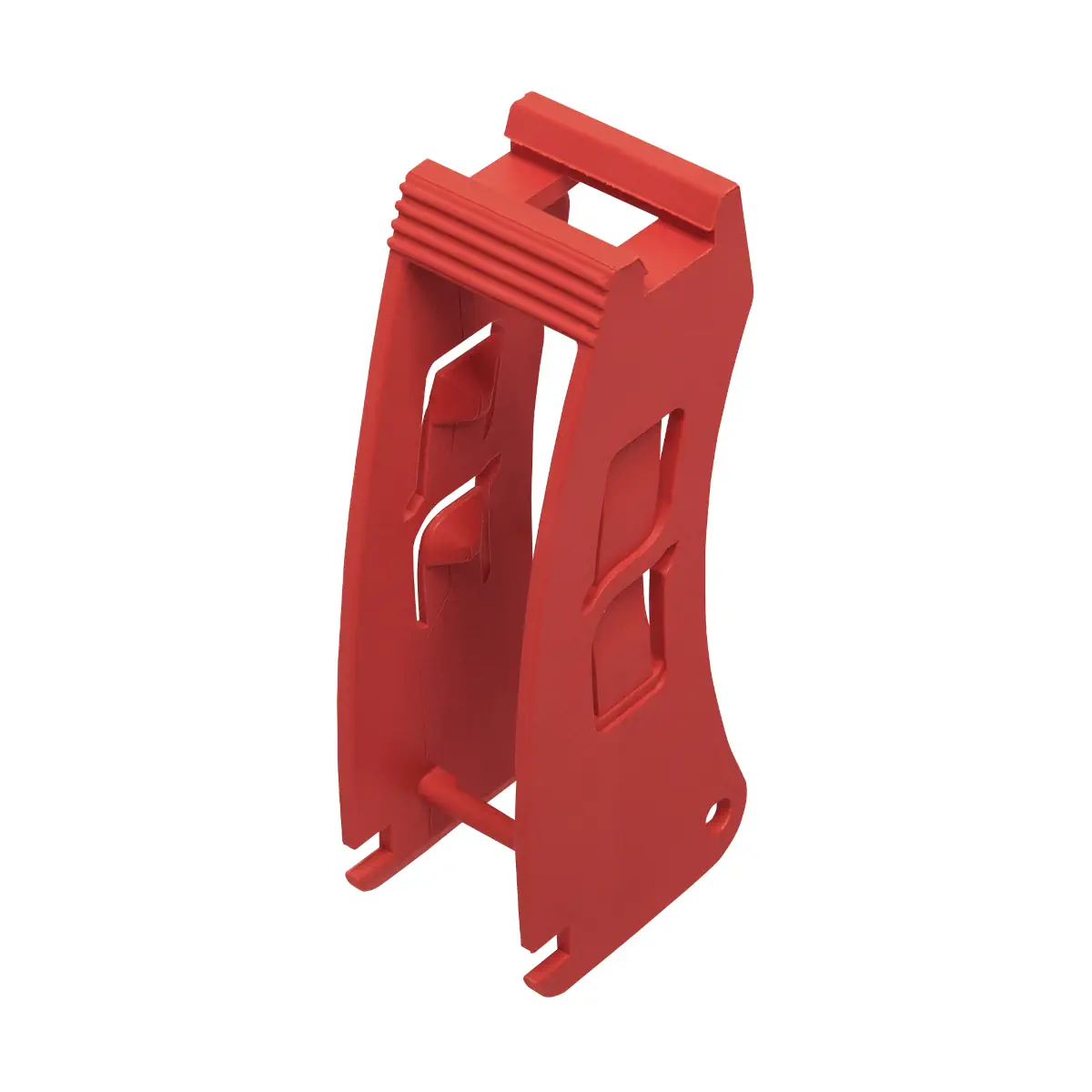

GZP80-0040 Obejma wyrzutnikowa

Relpol GZP80-0400 to obejma wyrzutnikowa przeznaczona do gniazda przekaźnikowego Push-in GZP80 oraz kompatybilnych przekaźników Relpol z serii RM84, RM85, RM87L, RM87P, RMP84 i RMP85. Jest to mechaniczne akcesorium montażowe stosowane w zestawach przekaźnikowych, które ułatwia prawidłowe osadzenie, zabezpieczenie oraz wygodniejsze wyjmowanie przekaźnika z gniazda. Obejma nie jest samodzielnym przekaźnikiem ani gniazdem – stanowi element pomocniczy do systemu GZP80. Produkt występuje pod kodem producenta 864570 i numerem EAN 5900005266973.

Najważniejsze cechy

• Producent: Relpol
• Model: GZP80-0400
• Kod producenta / indeks: 864570
• EAN: 5900005266973
• Typ produktu: obejma wyrzutnikowa do gniazda przekaźnikowego
• Rodzaj akcesorium: mechaniczny element pomocniczy do montażu i demontażu przekaźnika
• Kompatybilne gniazdo: GZP80 z zaciskami Push-in
• Kompatybilne przekaźniki:
  • RM84
  • RM85
  • RM85 inrush
  • RM85 105°C sensitive
  • RM87L
  • RM87L sensitive
  • RM87P
  • RM87P sensitive
  • RMP84
  • RMP85
• Zastosowanie: gniazda i przekaźniki stosowane w automatyce, szafach sterowniczych i układach przekaźnikowych
• Stopień ochrony wg danych producenta: IP20
• Klasa ETIM: EC001456
• Wymiary wg danych dystrybucyjnych: 0,019 m × 0,016 m × 0,049 m, czyli ok. 19 × 16 × 49 mm
• CN: 85389099
• Produkt nie posiada własnych parametrów elektrycznych: parametry pracy zależą od zastosowanego gniazda GZP80 i przekaźnika

Zastosowanie

Obejma wyrzutnikowa GZP80-0400 stosowana jest jako akcesorium do gniazda GZP80 z zaciskami Push-in. Jej zadaniem jest mechaniczne wspomaganie montażu oraz demontażu przekaźnika w gnieździe, szczególnie w szafach sterowniczych i rozdzielnicach, gdzie wymagana jest powtarzalna i wygodna obsługa elementów przekaźnikowych.

• Do zestawów przekaźnikowych Relpol opartych na gnieździe GZP80.
• Do łatwiejszego wyjmowania przekaźnika z gniazda bez niepotrzebnego obciążania jego obudowy lub wyprowadzeń.
• Do uporządkowanego montażu w szafach sterowniczych, w których stosowane są przekaźniki RM84, RM85, RM87L, RM87P, RMP84 lub RMP85.
• Do zastosowań serwisowych, gdzie przekaźniki mogą być okresowo wymieniane lub kontrolowane.

Funkcje i działanie

Rola obejmy wyrzutnikowej

• Obejma GZP80-0400 jest elementem mechanicznym współpracującym z gniazdem Push-in GZP80.
• Ułatwia obsługę przekaźnika zamontowanego w gnieździe, w szczególności jego bezpieczniejsze i wygodniejsze wyjęcie podczas prac serwisowych.
• Pomaga ograniczyć ryzyko nieprawidłowego demontażu przekaźnika, np. przez ciągnięcie za obudowę lub wyprowadzenia.
• Nie pełni funkcji elektrycznej, nie zawiera styków roboczych ani cewki i nie zmienia parametrów elektrycznych zastosowanego przekaźnika.

Współpraca z gniazdem GZP80

• Obejma przeznaczona jest do gniazda GZP80 z zaciskami Push-in.
• Gniazdo GZP80 jest przeznaczone do montażu na szynie 35 mm zgodnie z PN-EN 60715 lub na płycie.
• W karcie katalogowej producenta dla gniazda GZP80 podano wymiary 97 × 15,9 × 45,9 mm, przy czym wartość w nawiasie 75,8 mm odnosi się do wysokości gniazda z zamontowaną obejmą wyrzutnikową.
• Dla gniazda GZP80 producent podaje zaciski Push-in, długość odizolowania przewodów 8...10 mm oraz maksymalny przekrój przewodów zależny od rodzaju przewodu i tulejki.

Kompatybilność

GZP80-0400 należy stosować wyłącznie z elementami wskazanymi przez producenta. Obejma jest przeznaczona do gniazda GZP80 i następujących przekaźników:

• RM84
• RM85
• RM85 inrush
• RM85 105°C sensitive
• RM87L
• RM87L sensitive
• RM87P
• RM87P sensitive
• RMP84
• RMP85

Nie należy traktować obejmy GZP80-0400 jako uniwersalnego zamiennika obejm przeznaczonych do innych gniazd, takich jak GZP4, GZT80, GZM80 lub GZF80, jeżeli producent nie potwierdza takiej kompatybilności.

Budowa i montaż

Budowa

• Produkt jest niewielkim, mechanicznym akcesorium do gniazda przekaźnikowego.
• Nie zawiera części elektrycznych odpowiedzialnych za przełączanie obwodów.
• Jest stosowany razem z gniazdem GZP80 i kompatybilnym przekaźnikiem.
• Wymiary podawane w danych dystrybucyjnych wynoszą ok. 19 × 16 × 49 mm.

Wskazówki montażowe

• Obejmę należy montować zgodnie z dokumentacją producenta dla gniazda GZP80 i zastosowanego przekaźnika.
• Przed montażem należy upewnić się, że zastosowany przekaźnik znajduje się na liście kompatybilnych modeli.
• Element powinien być osadzony stabilnie, bez nadmiernego naprężania i bez modyfikacji mechanicznych.
• Nie należy używać obejmy uszkodzonej, pękniętej, zdeformowanej lub noszącej ślady zużycia.
• Po montażu warto sprawdzić, czy przekaźnik i obejma są prawidłowo osadzone w gnieździe.

Dane techniczne (podsumowanie)

• Model: GZP80-0400
• Producent: Relpol
• Kod producenta: 864570
• EAN: 5900005266973
• Typ: obejma wyrzutnikowa
• Przeznaczenie: gniazdo Push-in GZP80 i kompatybilne przekaźniki Relpol
• Kompatybilne przekaźniki: RM84, RM85, RM85 inrush, RM85 105°C sensitive, RM87L, RM87L sensitive, RM87P, RM87P sensitive, RMP84, RMP85
• Stopień ochrony wg danych producenta: IP20
• Klasa ETIM: EC001456
• CN: 85389099
• Wymiary wg danych dystrybucyjnych: ok. 19 × 16 × 49 mm
• Parametry elektryczne: nie dotyczy samej obejmy; należy stosować parametry gniazda GZP80 i użytego przekaźnika
• Funkcja: mechaniczne wspomaganie montażu, zabezpieczenia i wyjmowania przekaźnika z gniazda

Utylizacja

• Produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów technicznych i elementów stosowanych w aparaturze elektrycznej.
• W przypadku utylizacji razem z gniazdem lub przekaźnikiem należy stosować zasady właściwe dla danego zestawu elektrycznego.
• Nie należy wyrzucać elementów przemysłowych w sposób niekontrolowany, szczególnie jeżeli były używane w instalacjach elektrycznych lub automatyce.

Podsumowanie

Relpol GZP80-0400 to praktyczna obejma wyrzutnikowa do gniazda GZP80 Push-in, przeznaczona do współpracy z przekaźnikami RM84, RM85, RM87L, RM87P, RMP84 i RMP85. Jest to niewielkie, ale istotne akcesorium montażowe, które ułatwia obsługę przekaźnika w gnieździe i wspiera wygodniejszy serwis układów przekaźnikowych. Produkt ma kod producenta 864570, EAN 5900005266973 i powinien być stosowany wyłącznie z kompatybilnymi elementami wskazanymi przez producenta.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy stosować wyłącznie zgodnie ze specyfikacją techniczną i dokumentacją producenta Relpol.
• Obejma GZP80-0400 jest akcesorium mechanicznym do gniazda GZP80; nie jest samodzielnym przekaźnikiem, gniazdem ani elementem łączeniowym.
• Przed montażem lub demontażem przekaźnika należy odłączyć zasilanie obwodu, jeżeli istnieje ryzyko kontaktu z częściami znajdującymi się pod napięciem.
• Prace instalacyjne i serwisowe powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje.
• Należy stosować wyłącznie akcesoria, komponenty i przekaźniki zalecane przez producenta.
• Nie wolno dokonywać modyfikacji mechanicznych obejmy ani używać elementu uszkodzonego, zdeformowanego lub noszącego ślady zużycia.
• Obejma nie zwiększa obciążalności prądowej gniazda ani przekaźnika; parametry obwodu należy dobierać zgodnie z dokumentacją gniazda GZP80 i zastosowanego przekaźnika.
• Po montażu należy sprawdzić prawidłowe osadzenie przekaźnika i obejmy w gnieździe.
• Produkt należy przechowywać w suchym i czystym miejscu, z dala od źródeł ciepła, wilgoci i substancji chemicznych.
• W przypadku podejrzenia uszkodzenia, nadmiernego zużycia lub nieprawidłowej pracy zestawu przekaźnikowego należy wyłączyć go z eksploatacji i skontrolować zgodnie z procedurami serwisowymi.

Pliki do pobrania:
GZP80-0040 Karta katalogowa
