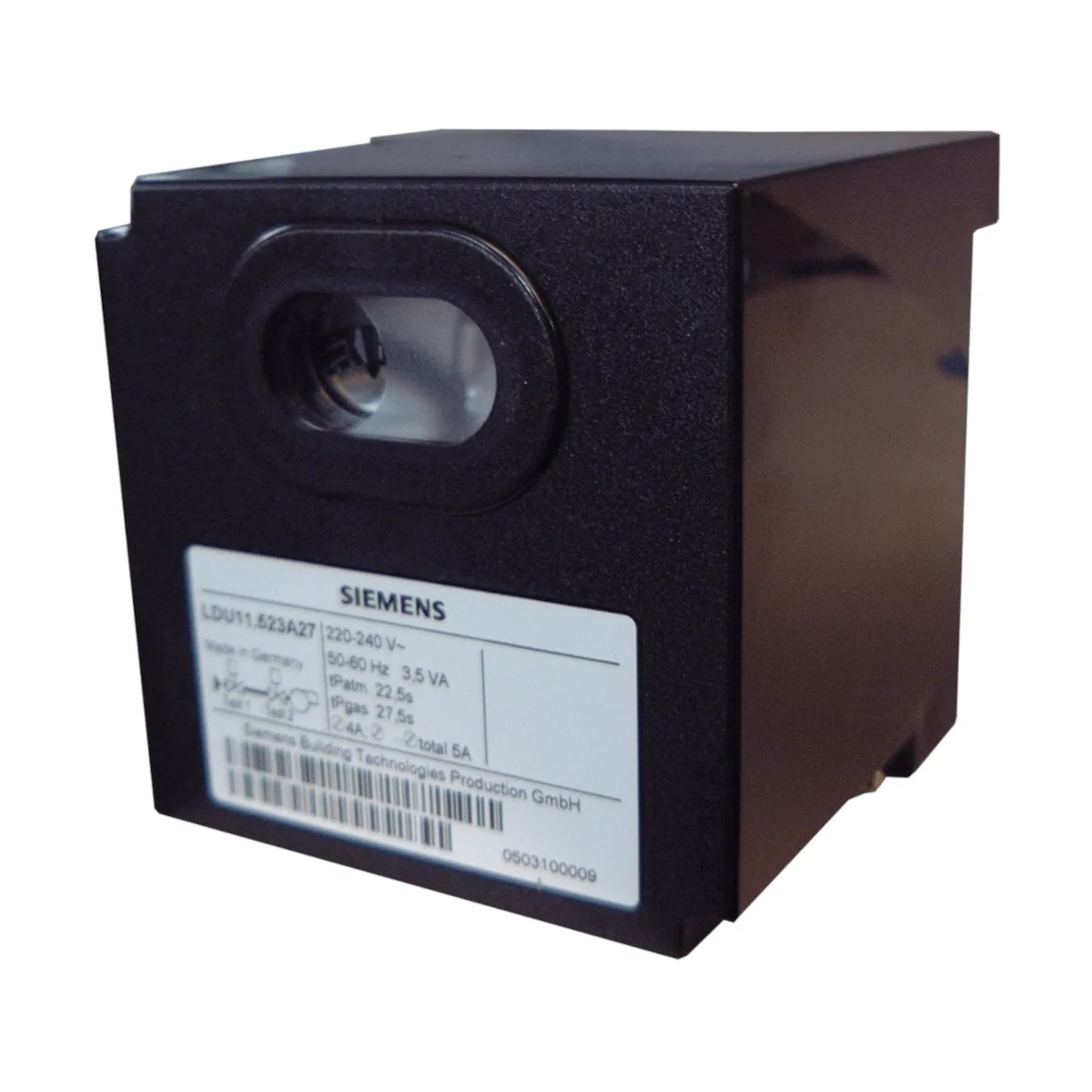

LDU11.523A27 System kontroli szczelności zaworów gazowych z czasami 5s i 5s (czas otwierania zaworu niezgodny z EN 1643)

LDU11.523A27 to system kontroli szczelności zaworów (valve proving system) Siemens VALVEGYR®, przeznaczony do pracy z automatycznymi zaworami odcinającymi w instalacjach palników i urządzeń gazowych. Układ wykonuje automatyczny test szczelności przy każdym starcie palnika (zależnie od programu sterownika palnika) i w przypadku niedopuszczalnego przecieku blokuje uruchomienie palnika oraz inicjuje blokadę (lockout) z sygnalizacją. Wersja .523A27 jest zasilana z AC 230 V i realizuje czasy t3 = 5 s (napełnianie przestrzeni testowej) oraz t4 = 5 s (ewakuacja przestrzeni testowej).

Najważniejsze cechy

• Producent: Siemens
• Model: LDU11.523A27
• Typ: system kontroli szczelności (valve proving) dla automatycznych zaworów odcinających
• Zastosowanie: palniki gazowe i urządzenia gazowe; test szczelności metodą weryfikacji ciśnienia
• Zasilanie: AC 230 V (−15% / +10%), 50/60 Hz (±6%)
• Test 2‑etapowy: Test1 przy ciśnieniu atmosferycznym + Test2 przy ciśnieniu gazu
• Reakcja na nieszczelność: blokada startu palnika i lockout (z podświetleniem przycisku reset)
• Współpraca z presostatami: z 1 lub 2 komercyjnie dostępnymi presostatami (wymagane min. 1 A, AC 250 V)
• Reset: lokalnie na urządzeniu lub zdalnie (elektryczny reset)
• Wykonanie: konstrukcja wtykowa, obudowa z czarnego tworzywa odpornego na udar i temperaturę, wymienny bezpiecznik z zapasem
• Uwaga dla tej wersji: czasy otwierania zaworów nie są zgodne z EN 1643

Zastosowanie

LDU11.523A27 jest przeznaczony do automatycznego sprawdzania szczelności zaworów odcinających w instalacjach spalania gazu, zarówno w układach z przewodem odpowietrzającym do atmosfery, jak i bez przewodu odpowietrzającego (w zależności od aplikacji i wymagań normatywnych). Test szczelności może być inicjowany m.in.:

• przed startem palnika,
• w trakcie przewietrzania wstępnego, jeśli trwa minimum 60 s,
• bezpośrednio po kontrolowanym wyłączeniu,
• po zakończeniu sekwencji sterownika palnika (np. po przewietrzaniu końcowym).

Zasada działania (2‑etapowy test ciśnieniowy)

Test szczelności realizowany przez LDU11.523A27 opiera się na 2‑stopniowej zasadzie weryfikacji ciśnienia:

Etap 1 – Test1 (strona zasilania / „mains side”)

• Przestrzeń testowa jest ewakuowana, a następnie układ sprawdza utrzymanie ciśnienia atmosferycznego.
• Jeśli ciśnienie wzrośnie nadmiernie, oznacza to nieszczelność zaworu po stronie zasilania – urządzenie inicjuje lockout.

Etap 2 – Test2 (strona palnika / „burner side”)

• Przestrzeń testowa jest napełniana do ciśnienia gazu, a następnie kontrolowany jest spadek ciśnienia.
• Jeśli ciśnienie spadnie nadmiernie, oznacza to nieszczelność zaworu po stronie palnika – urządzenie inicjuje lockout.

Zwolnienie palnika

Po pomyślnym zakończeniu Test2 układ zamyka wewnętrzną pętlę sterującą (między wybranymi zaciskami), która jest zwykle włączana w obwód startowy sterownika palnika, a mechanizm programujący wraca do pozycji startowej.

Sygnalizacja i reset

• Przycisk reset (lockout reset): przezroczysty, ze wskazaniem (lampka sygnalizacji błędu / lockout).
• Zdalna sygnalizacja błędu: możliwa (wyjście do sygnalizacji lockout).
• Wskaźnik programu: zatrzymuje się w miejscu odpowiadającym fazie testu, w której wystąpił błąd, co ułatwia identyfikację nieszczelnego zaworu.
• Reset lokalny lub zdalny: po resecie mechanizm wraca do pozycji startowej i wykonuje nowy test.
• Ograniczenie: nie naciskać przycisku reset (na urządzeniu ani zdalnego) dłużej niż 10 s, aby nie uszkodzić przekaźnika lockout.

Dane techniczne – LDU11.523A27

• Napięcie zasilania: AC 230 V (−15% / +10%)
• Częstotliwość sieci: 50...60 Hz (±6%)
• Pobór mocy: ok. 3,5 VA podczas testu; ok. 2,5 VA podczas pracy
• Czasy funkcji (50 Hz): t3 = 5 s (napełnianie przestrzeni testowej), t4 = 5 s (ewakuacja przestrzeni testowej)
• Bezpiecznik urządzenia (wbudowany): T6.3H250V wg DIN EN 60127 (wymienny; z zapasowym)
• Bezpiecznik zewnętrzny (pierwotny): maks. 10 A (zwłoczny)
• Stopień ochrony: IP40 (zapewniany przez montaż), z wyjątkiem obszaru przyłączeń (podstawa zaciskowa)
• Klasa ochronności: II
• Dopuszczalny prąd wejściowy na zacisku 1: maks. 5 A (prąd szczytowy 20 A / 20 ms)
• Dopuszczalny prąd zacisków sterujących: maks. 4 A (prąd szczytowy 20 A / 20 ms)
• Wymagana obciążalność prądowa presostatu dla testu: min. 1 A, AC 250 V
• Masa: ok. 1000 g
• Pozycja montażu: dowolna
• Wysokość instalacji: maks. 2000 m n.p.m.
• Warunki pracy: −20...+60 °C; wilgotność <95% r.h.
• Warunki składowania: −20...+60 °C; wilgotność <95% r.h.
• Warunki transportu: −50...+60 °C; wilgotność <95% r.h.
• Wymóg środowiskowy: niedopuszczalne są kondensacja, oblodzenie i wnikanie wody

Normy i zgodność

• EN 1643: systemy kontroli szczelności dla automatycznych zaworów odcinających
• EN 60730-2-5: automatyczne elektryczne urządzenia sterujące (wymagania szczegółowe dla sterowników palników)
• EN 60335-2-102: wymagania bezpieczeństwa dla urządzeń spalających paliwa z przyłączami elektrycznymi (połączenia LDU11 i AGM)
• Deklarowane dyrektywy: 2014/35/EU (LVD), 2014/68/EU (PED), (EU) 2016/426 (GAR), 2014/30/EU (EMC – odporność)

Trwałość eksploatacyjna

• Projektowana żywotność: 250 000 cykli startu palnika (w typowych warunkach ogrzewania ok. 10 lat, licząc od daty produkcji z tabliczki znamionowej)
• Po osiągnięciu tej wartości urządzenie powinno zostać wymienione przez uprawniony personel.

Akcesoria (zamawiane oddzielnie)

• AGM11 – podstawa wtykowa z gwintami Pg11 dla dławików kablowych
• AGM11.1 – podstawa wtykowa z gwintami M16 dla dławików kablowych
• AGK25 – rezystor PTC (AC 230 V) do obciążenia na zacisku 4 sterownika LMG2

Wymiary

• Wymiary obudowy: 103 × 103 × 123 mm (szer. × gł. × wys.)

Podsumowanie

Siemens LDU11.523A27 to wtykowy system kontroli szczelności zaworów odcinających dla instalacji gazowych, który realizuje 2‑etapowy test ciśnieniowy i w razie wykrycia nieszczelności skutecznie uniemożliwia start palnika, przechodząc w stan lockout z czytelną sygnalizacją i możliwością resetu lokalnego lub zdalnego. Wariant AC 230 V z czasami t3/t4 = 5 s sprawdza się jako element integracji OEM w automatyce palnikowej, z zachowaniem wymagań montażowych i doboru presostatów zgodnie z założeniami układu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt LDU11.523A27 posiada oznaczenie CE oraz znak zgodności EAC.
• Urządzenie jest przeznaczone do stosowania w instalacjach palników gazowych i urządzeń gazowych jako system kontroli szczelności zaworów odcinających. W przypadku niedopuszczalnego przecieku blokuje uruchomienie palnika.
• Model LDU11.523A27 jest zasilany napięciem AC 230 V, 50...60 Hz. Jest to urządzenie elektryczne niskonapięciowe klasy ochronności II.
• Montaż, instalację, okablowanie, uruchomienie, kontrolę i serwis może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Przed rozpoczęciem jakichkolwiek prac w obszarze przyłączy należy całkowicie odłączyć instalację od zasilania sieciowego przez rozłączenie wszystkich biegunów oraz zabezpieczyć ją przed przypadkowym ponownym załączeniem. Nieprzestrzeganie tego wymagania grozi porażeniem prądem elektrycznym.
• Nie otwierać, nie demontować, nie modyfikować i nie ingerować w urządzenie. Takie działania mogą spowodować utratę funkcji bezpieczeństwa oraz zagrożenie dla użytkownika i instalacji.
• Należy zapewnić ochronę przed porażeniem elektrycznym na zaciskach przyłączeniowych urządzenia oraz po każdej pracy montażowej lub serwisowej sprawdzić poprawność i porządek okablowania.
• Przewodu fazowego i neutralnego nie wolno zamieniać miejscami. Przełączniki i bezpieczniki należy instalować zgodnie z lokalnie obowiązującymi przepisami.
• Nie przekraczać dopuszczalnych obciążeń elektrycznych zacisków. Wymagany jest zewnętrzny bezpiecznik pierwotny maks. 10 A zwłoczny.
• Przycisk resetu blokady wolno naciskać wyłącznie ręcznie, bez użycia narzędzi i ostrych przedmiotów, z siłą nie większą niż 10 N. Nie naciskać przycisku resetu lokalnego ani zdalnego dłużej niż 10 sekund, ponieważ może to uszkodzić przekaźnik blokady.
• Urządzenia, które zostały upuszczone lub narażone na silny wstrząs, nie wolno uruchamiać, nawet jeśli nie wykazuje widocznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Stopień ochrony urządzenia to IP40, który musi być zapewniony przez prawidłowy montaż. Obszar przyłączeniowy podstawy zaciskowej wymaga odpowiedniego zabezpieczenia podczas instalacji.
• Podczas eksploatacji nie są dopuszczalne: kondensacja, oblodzenie oraz wnikanie wody do urządzenia. Ich wystąpienie grozi utratą funkcji bezpieczeństwa i porażeniem prądem.
• Urządzenie należy stosować wyłącznie w dopuszczalnych warunkach środowiskowych: podczas pracy od -20 °C do +60 °C, wilgotność poniżej 95 % RH, wysokość instalacji maks. 2000 m n.p.m.
• Ciśnieniowy wyłącznik kontroli szczelności stosowany z urządzeniem nie zastępuje wyłącznika ciśnienia gazu służącego do sygnalizacji braku gazu.
• W aplikacjach bez przewodu odpowietrzającego oraz w układach z dodatkowymi presostatami lub siłownikami należy bezwzględnie stosować rozwiązania i nastawy zgodne z dokumentacją producenta. Nieprawidłowa konfiguracja może powodować blokadę urządzenia lub brak bezpiecznego startu palnika.
• Model LDU11.523A27 ma czasy otwarcia zaworów, które nie są zgodne z EN 1643; należy uwzględnić to przy doborze i integracji urządzenia w instalacji.
• Po osiągnięciu projektowanej trwałości 250 000 cykli startu palnika lub około 10 lat użytkowania od daty produkcji urządzenie powinno zostać wymienione przez autoryzowany personel.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
