LME71.000A2 Sterownik do palników gazowych lub olejowych 1- lub 2-stopniowych, z komunikacją, bez siłownika, praca przerywana

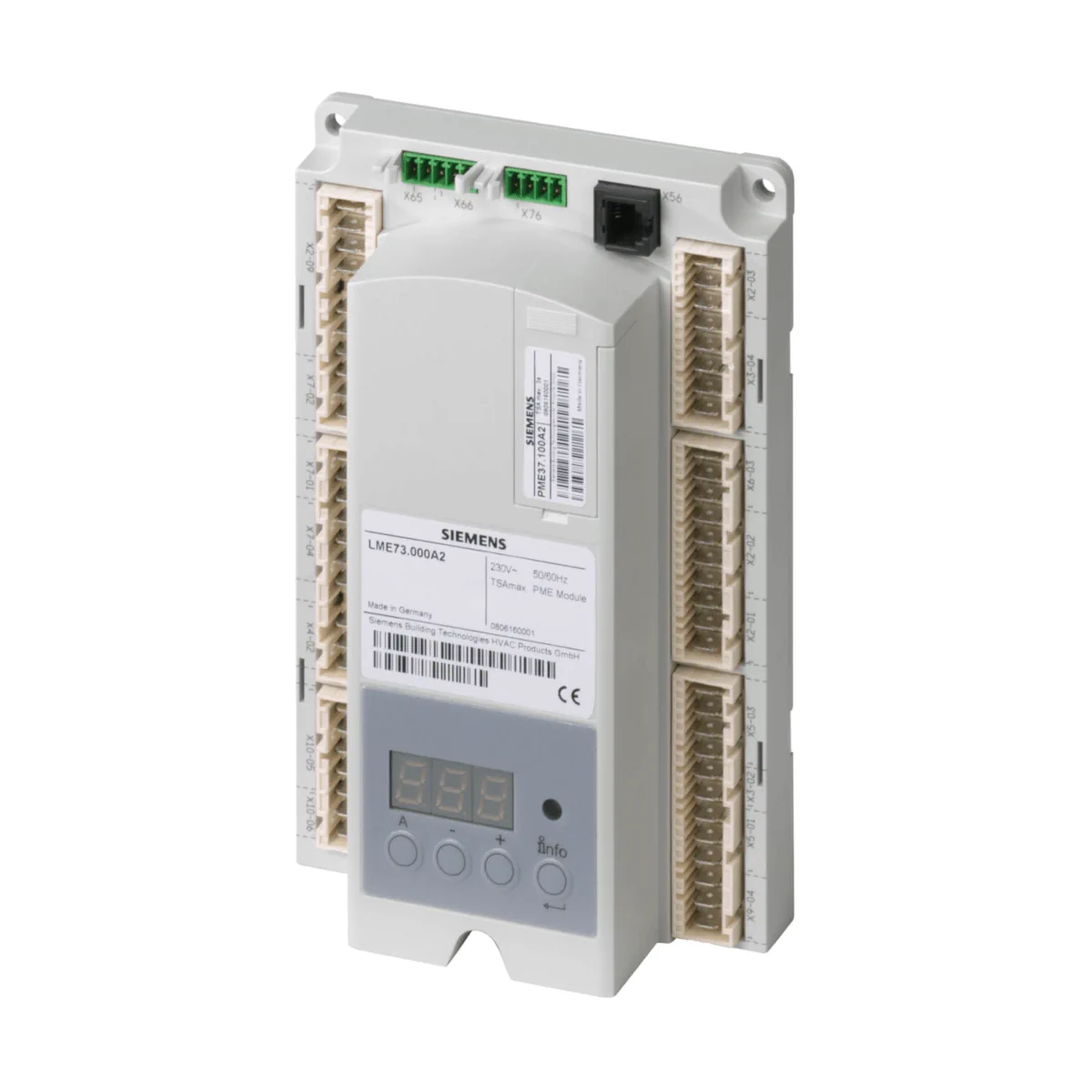

Siemens LME71.000A2 to mikroprocesorowy automat palnikowy (burner control) z serii LME7, przeznaczony do sterowania i nadzoru palników nadmuchowych (forced draft) średniej i dużej mocy oraz palników gazowych atmosferycznych w pracy przerywanej (intermittent operation). Wersja .000A2 jest zasilana z sieci AC 230 V i zapewnia m.in. obsługę silnika wentylatora z wyjściem PWM, diagnostykę przez interfejs BC oraz sygnalizację stanów pracy i błędów za pomocą trójkolorowej diody LED i wyświetlacza 7-segmentowego. Parametryzacja odbywa się przez AZL2 lub ACS410, a konfiguracja programu pracy realizowana jest z użyciem modułu programu PME7 (miejsce na moduł wbudowane w LME71).

Najważniejsze cechy

• Producent: Siemens
• Model: LME71.000A2
• Typ: automat palnikowy (burner control) do palników nadmuchowych i atmosferycznych
• Zasilanie: AC 230 V +10%/-15%, 50/60 Hz
• Zastosowanie: rozruch i nadzór palników wielostopniowych lub modulowanych (intermittent operation)
• Obsługa wentylatora: wyjście dla silnika wentylatora z sterowaniem PWM (zależnie od parametryzacji)
• Nadzór płomienia: sonda jonizacyjna oraz detektory UV QRA2 / QRA4 / QRA10
• Wejście analogowe regulatora obciążenia: 0…10 V DC / 0/4…20 mA / 0…135 Ω
• Interfejs serwisowy: BC do podłączenia AZL2 lub PC (OCI410/ACS410)
• Sygnalizacja i obsługa: przycisk resetu blokady (info) oraz trójkolorowa LED; wyświetlacz 7-segmentowy (serwis/błąd/status)
• Funkcje bezpieczeństwa: wykrywanie spadku napięcia, elektryczny zdalny reset blokady, cyfrowo realizowana sekwencja sterowania
• Żywotność projektowa: 250 000 cykli rozruchu palnika (typowo ok. 10 lat w trybie grzewczym)
• Wersja oprogramowania: V02.03 i nowsza

Zastosowanie

LME71.000A2 jest przeznaczony do rozruchu i nadzoru pracy palników w instalacjach, w których wymagane jest sterowanie sekwencją pracy palnika oraz monitorowanie płomienia i podstawowych warunków bezpieczeństwa (m.in. nadzór ciśnienia powietrza i gazu – w zależności od zastosowanego modułu PME7 i parametryzacji). Urządzenie obsługuje m.in.:

• palniki nadmuchowe wielostopniowe lub modulowane (olej/gaz),
• palniki gazowe atmosferyczne w pracy przerywanej,
• ustawianie stosunku paliwo–powietrze przez siłownik przepustnicy działający na mechaniczny/pneumatyczny układ proporcji lub przez wentylator sterowany PWM z pneumatycznym układem proporcji.

Funkcje i działanie

Nadzór płomienia

• Sonda jonizacyjna: kontrola prądu jonizacji; napięcie jałowe na zacisku sondy ok. AC 300 V; maks. dopuszczalna długość przewodu detektora 30 m (kabel ułożony osobno, nie stosować kabli wielożyłowych).
• Detektory UV QRA2 / QRA4 / QRA10: praca z napięciem roboczym ok. AC 280 V ±15%; wymagany prąd detektora min. 70 µA; maks. długość przewodu 100 m (dla >10 m zalecany przewód ekranowany i podłączenie ekranu do PE z jednej strony).
• Ważne: jednoczesna praca QRA i sondy jonizacyjnej nie jest dopuszczona.

Diagnostyka i parametryzacja

• Wielokolorowa sygnalizacja stanów pracy i błędów.
• Wyświetlacz 7-segmentowy dla informacji serwisowych, statusów i błędów.
• Interfejs BC do obsługi i parametryzacji przez AZL2 lub narzędzia PC (OCI410/ACS410).
• Parametry LME7 mogą być ustawiane przez AZL2 lub ACS410.

Podłączenie i okablowanie (wybrane dane)

• Maks. długości przewodów (typowo): większość obwodów sterowania/wyjść do 30 m (100 pF/m), nieekranowane; przewód zasilania (linia) do 100 m (100 pF/m).
• Złącze BC (X56): przewód sygnałowy do 1 m (AGV50, RJ11).
• Minimalny przekrój przewodów: 0,75 mm² (jedno- lub wielożyłowy) dla okablowania zasilania i pętli bezpieczeństwa – dobór przekrojów zależny od zastosowanego zabezpieczenia.
• Zalecane zabezpieczenie zewnętrzne (bezpiecznik): maks. T6.3H250V.

Dane techniczne

• Napięcie zasilania: AC 230 V +10%/-15%
• Częstotliwość: 50/60 Hz
• Pobór mocy: < 10 W (typowo)
• Wykrywanie zbyt niskiego napięcia (AC 230 V):
  • wyłączenie bezpieczeństwa przy ≤ 165 V AC,
  • restart inicjowany przy ≥ 195 V AC.
• Czas reakcji przy zaniku płomienia: maks. 1 s
• Stopień ochrony: IP00 (producent palnika/kotła musi zapewnić IP40 przez odpowiednią zabudowę)
• Dopuszczalna pozycja montażu: dowolna (optional)
• Masa: ok. 490 g
• Warunki pracy (otoczenie): -40…+60°C, wilgotność <95% r.h. (bez kondensacji; niedopuszczalne skraplanie, oblodzenie i wnikanie wody)

Akcesoria i elementy systemu (zamawiane oddzielnie)

• Moduł programu PME7: LME71 posiada miejsce na moduł PME7 (dobór właściwego modułu zależy od wymaganego programu palnikowego).
• Panel operatorski AZL2: AZL21.00A9 (IP40) lub AZL23.00A9 (IP54) – komunikacja przez BC.
• Przewód sygnałowy AZL2: AGV50.100 (RJ11, 1 m).
• Narzędzia serwisowe PC: OCI410 (warianty .30 / .40) oraz oprogramowanie ACS410 (na życzenie).

Podsumowanie

Siemens LME71.000A2 to zaawansowany automat palnikowy AC 230 V do palników średniej i dużej mocy, oferujący cyfrową, precyzyjną sekwencję sterowania, rozbudowaną diagnostykę przez BC oraz nadzór płomienia z użyciem sondy jonizacyjnej lub detektorów UV QRA2/QRA4/QRA10. Wbudowany wyświetlacz 7-segmentowy, funkcje bezpieczeństwa (m.in. undervoltage) i możliwość pracy z wentylatorem sterowanym PWM czynią z niego solidną bazę systemową dla nowoczesnych aplikacji palnikowych w pracy przerywanej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do sterowania i nadzoru palników nadmuchowych olejowych/gazowych oraz palników atmosferycznych w pracy przerywanej. Stosować wyłącznie zgodnie z dokumentacją producenta oraz przeznaczeniem urządzenia.
• Posiada oznaczenie CE. Zgodność deklarowana m.in. z wymaganiami dyrektywy niskonapięciowej 2014/35/UE, dyrektywy ciśnieniowej 2014/68/UE, rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe oraz EMC 2014/30/UE.
• Zgodność odniesiona do norm i wymagań wskazanych w dokumentacji, w tym m.in. DIN EN 298, DIN EN 1643, DIN EN 13611 oraz DIN EN 60730-2-5.
• Urządzenie elektryczne zasilane napięciem 230 V AC, 50/60 Hz. Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Nieprzestrzeganie zaleceń bezpieczeństwa, ostrzeżeń i uwag technicznych producenta może spowodować uszkodzenie funkcji bezpieczeństwa oraz stwarzać ryzyko porażenia prądem.
• Przed rozpoczęciem montażu lub prac serwisowych należy odłączyć zasilanie i zabezpieczyć instalację przed przypadkowym ponownym załączeniem.
• Jeżeli zewnętrzny bezpiecznik główny zostanie przepalony wskutek przeciążenia lub zwarcia na zaciskach, sterownik LME71.000A2 musi zostać wymieniony.
• Urządzenie ma stopień ochrony IP00. Producent palnika lub kotła musi zapewnić przez odpowiedni montaż stopień ochrony co najmniej IP40 zgodnie z DIN EN 60529.
• Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody do urządzenia. Ich wystąpienie grozi uszkodzeniem funkcji bezpieczeństwa oraz ryzykiem porażenia prądem.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych wskazanych przez producenta, w szczególności przy temperaturze pracy od -40 °C do +60 °C i na wysokości do 2000 m n.p.m.
• Obwód bezpieczeństwa musi być wykonany zgodnie z dokumentacją. Otwarcie obwodu bezpieczeństwa odcina zasilanie wentylatora, transformatora zapłonowego, zaworów paliwowych i siłowników.
• Przewody należy prowadzić zgodnie z wymaganiami producenta dotyczącymi długości, typu i ekranowania. W szczególności przewody detektorów płomienia należy prowadzić oddzielnie, a tam gdzie wskazano, nie stosować przewodów wielożyłowych.
• Przewody zasilające oraz przewód obwodu bezpieczeństwa należy dobrać do prądów znamionowych zgodnie z zastosowanym bezpiecznikiem zewnętrznym. Minimalny przekrój przewodów wynosi 0,75 mm², a izolacja musi być odpowiednia do warunków temperaturowych i środowiskowych.
• Model LME71.000A2 współpracuje z sondą jonizacyjną oraz detektorami UV QRA2/QRA4/QRA10. Dobór i podłączenie czujnika płomienia musi być zgodne z dokumentacją producenta.
• Na zacisku sondy jonizacyjnej występuje napięcie jałowe 300 V AC. Należy zapewnić ochronę przed dotykiem sondy jonizacyjnej, ponieważ istnieje ryzyko porażenia prądem.
• Jednoczesna praca detektora QRA i sondy jonizacyjnej nie jest dozwolona. Nieprzestrzeganie tego wymagania może doprowadzić do uszkodzenia funkcji bezpieczeństwa.
• Wejście QRA nie jest odporne na zwarcie. Zwarcie zacisku X10-06 pin 2 do masy może uszkodzić wejście QRA i pogorszyć bezpieczeństwo działania.
• W przypadku stosowania detektorów UV QRA2/QRA4/QRA10 należy zapewnić stałe podłączenie sterownika do zasilania, aby możliwe było wykrywanie uszkodzeń detektora podczas rozruchu i wyłączenia.
• Należy przestrzegać dopuszczalnych obciążeń styków i wyjść. Nieprawidłowe obciążenie zacisków może spowodować uszkodzenie urządzenia lub skrócenie jego trwałości.
• Projektowana trwałość urządzenia wynosi 250 000 cykli startu palnika, co odpowiada około 10 latom eksploatacji w normalnych warunkach pracy. Po osiągnięciu tej wartości lub odpowiadającego jej czasu użytkowania urządzenie musi zostać wymienione przez autoryzowany personel.
