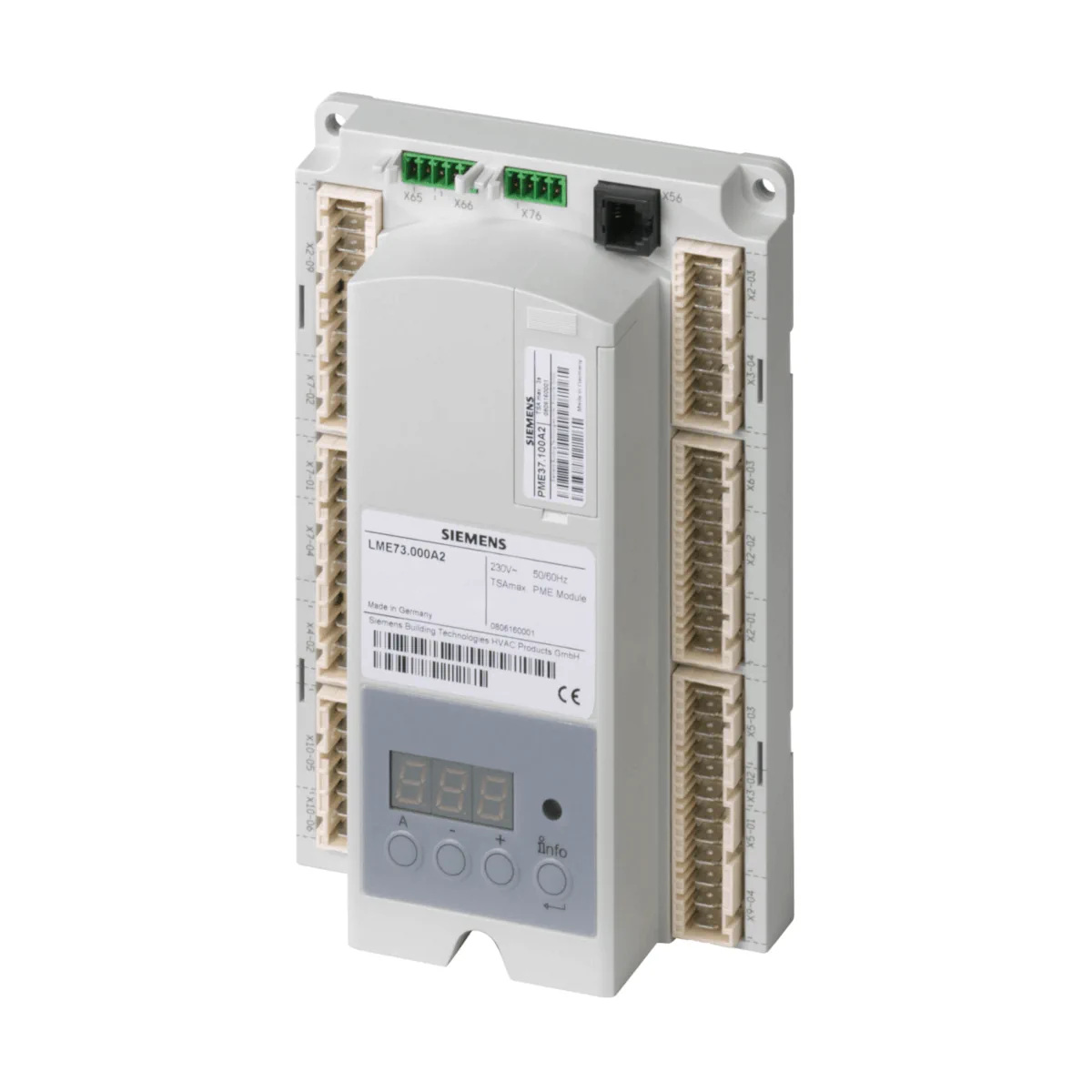

LME73.000A2 Sterownik do palników gazowych lub olejowych 1- lub 2-stopniowych, z wyjściem sterującym siłownikiem i wejściem sygnału zwrotnego z potencjometru siłownika 1000Ω i komunikacją, praca przerywana

LME73.000A2 to mikroprocesorowy automat palnikowy (burner control) firmy Siemens, przeznaczony do sterowania i nadzoru nad palnikami nadmuchowymi (olejowymi/gazowymi) średniej i dużej mocy oraz palnikami gazowymi atmosferycznymi w pracy przerywanej (intermittent operation). Wersja AC 230 V umożliwia parametryzację i diagnostykę przez BC interface (np. z użyciem AZL2 lub ACS410), a dzięki wbudowanemu wyświetlaczowi 3 × 7-segment zapewnia czytelne informacje serwisowe, statusowe i błędów.

Najważniejsze cechy

• Producent: Siemens
• Model: LME73.000A2
• Numer artykułu: BPZ:LME73.000A2
• Zastosowanie: rozruch i nadzór palników nadmuchowych wielostopniowych lub modulowanych oraz palników gazowych atmosferycznych (praca przerywana)
• Zasilanie: AC 230 V +10% / -15%, 50/60 Hz
• Detekcja zaniku płomienia: maks. 1 s
• Wykrywanie podnapięcia (undervoltage detection)
• Zdalny reset blokady (remote lockout reset facility)
• Wielokolorowa sygnalizacja stanów i błędów (3-kolorowa lampka sygnalizacyjna LED)
• BC interface do podłączenia AZL2 / OCI410 (ACS410)
• Parametryzacja: możliwość ustawiania parametrów przez AZL2 lub ACS410
• Gniazdo na moduł programu: plug-in space dla PME7
• Sterowanie siłownikiem: LME73 steruje jednym siłownikiem (actuator)
• Wyświetlacz: wbudowany 3 × 7-segment do serwisu, statusów i błędów
• Oprogramowanie: Software version V02.03 i nowsze

Zastosowanie

LME73.000A2 służy do uruchamiania i nadzorowania palników w aplikacjach m.in.:

• zgodnych z EN 267 (palniki nadmuchowe na paliwa ciekłe),
• zgodnych z EN 676 (palniki nadmuchowe na paliwa gazowe),
• zgodnych z EN 746-2 (przemysłowe urządzenia do obróbki cieplnej – wymagania bezpieczeństwa dla układów spalania i gazowych),
• urządzenie przebadane typowo i zatwierdzone wg DIN EN 298.

Nadzór płomienia – obsługiwane czujniki

Układ nadzoru płomienia w LME73.000A2 może pracować z następującymi detektorami:

• sonda jonizacyjna (ionization probe),
• UV: QRA2 / QRA4 / QRA10,
• fotorezystancyjne: QRB1 / QRB3,
• detektor żółtego płomienia: QRB4,
• detektor niebieskiego płomienia: QRC.

• Uwaga: jednoczesna praca detektora QRA i sondy jonizacyjnej nie jest dozwolona.
• QRC: przeznaczony wyłącznie do pracy przy 230 V AC.

Funkcje nadzoru i sterowania

• Nadzór ciśnienia powietrza z kontrolą działania presostatu w trakcie startu i pracy (zależnie od PME7 i parametryzacji).
• Ograniczenie restartów (zależnie od PME7 i parametryzacji).
• Kontrolowana praca przerywana po maks. 24 h pracy ciągłej (parametryzacja przez parametr 239 – zależnie od PME7).
• Dokładna sekwencja sterowania dzięki cyfrowemu przetwarzaniu sygnałów.
• Wejście analogowe regulatora obciążenia (opcjonalnie): 0…10 V DC, 0/4…20 mA, 0…135 Ω (terminal X65).
• Wejście regulatora obciążenia dla modulacji krokowej 3-pozycyjnej lub 2-stopniowej.
• Sterowanie siłownikiem oraz możliwość podłączenia sprzężenia zwrotnego (w tym wejścia 0…1 kΩ dla sprzężenia z siłownika z ASZ – zależnie od wykonania/konfiguracji).

Interfejsy, obsługa i diagnostyka

• BC interface do podłączenia narzędzi serwisowych i parametryzacji.
• Obsługa lokalna: przycisk resetu blokady (info button) oraz elementy obsługi współpracujące z wyświetlaczem 3 × 7-segment.
• Parametryzacja: przez AZL2 lub oprogramowanie ACS410 (z użyciem OCI410).

Dane techniczne (wybrane)

• Zasilanie: AC 230 V +10% / -15%, 50/60 Hz
• Pobór mocy: < 10 W (typowo)
• Zewnętrzny bezpiecznik podstawowy: maks. T6.3H250V
• Stopień ochrony urządzenia: IP00 (producent palnika/kotła musi zapewnić IP40 przez odpowiedni montaż)
• Reakcja na zanik płomienia: maks. 1 s
• Struktura: 2-kanałowa
• Klasa oprogramowania: Class C
• Dopuszczalna pozycja montażu: dowolna (optional)
• Masa: ok. 490 g

Progi podnapięcia (dla 230 V AC)

• Wyłączenie bezpieczeństwa z pozycji pracy: przy napięciu sieci ≤ 165 V AC
• Restart inicjowany po wzroście napięcia powyżej: ≥ 195 V AC

Okablowanie – długości przewodów (wybrane)

• Zasilanie sieciowe (linia): do 100 m (100 pF/m)
• Większość sygnałów i wyjść wykonawczych (np. presostaty, zawory, zapłon, silnik wentylatora): do 30 m (100 pF/m), przewód nieekranowany
• Interfejs BC (X56) dla AZL2 / OCI410: do 1 m (100 pF/m), przewód nieekranowany
• X65 / X66 / X76: do 30 m; powyżej 10 m zalecany przewód ekranowany i podłączenie ekranu do PE z jednej strony

Obciążalność wyjść (wybrane, 230 V AC)

• Silnik wentylatora: 2 A (15 A maks. 0,5 s), cosφ ≥ 0,4
• Transformator zapłonowy: 2 A, cosφ ≥ 0,4
• Zawór bezpieczeństwa: 1,5 A, cosφ ≥ 0,6
• Wyjście alarmu: 1 A, cosφ ≥ 0,6
• Wyjście pomocnicze (K2/2): maks. 1 A, cosφ > 0,4
• Wyjścia zaworów paliwa: zależnie od funkcji; przy aktywnym valve proving obciążenie na wybranych zaciskach zaworów jest ograniczane

Normy i zgodność

• Dyrektywy: 2014/35/EU (LVD), 2014/68/EU (PED), (EU) 2016/426 (GAR), 2014/30/EU (EMC – odporność)
• Normy: DIN EN 298, DIN EN 1643, DIN EN 13611, DIN EN 60730-2-5
• Oznaczenia: CE, EAC, UKCA, China RoHS

Trwałość (designed lifetime)

• 250 000 cykli startu palnika, co w typowych warunkach ogrzewania odpowiada ok. 10 latom eksploatacji (od daty produkcji na tabliczce znamionowej).
• Po osiągnięciu tej wartości (liczby cykli lub odpowiadającego czasu) urządzenie musi zostać wymienione przez upoważniony personel.

Podsumowanie

Siemens LME73.000A2 to zaawansowany automat palnikowy AC 230 V do rozruchu i nadzoru palników w pracy przerywanej, oferujący szybką reakcję na zanik płomienia (maks. 1 s), rozbudowane możliwości diagnostyczne (wbudowany wyświetlacz 3 × 7-segment) oraz elastyczną parametryzację przez BC interface z użyciem AZL2/ACS410. Dzięki obsłudze wielu metod detekcji płomienia (jonizacja, UV QRA, QRB, QRC) i funkcjom bezpieczeństwa (m.in. nadzór podnapięcia i ciśnienia powietrza), sprawdza się w aplikacjach palnikowych średniej i dużej mocy.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE. Zgodność deklarowana m.in. z dyrektywą niskonapięciową 2014/35/UE, dyrektywą ciśnieniową 2014/68/UE, rozporządzeniem (UE) 2016/426 dotyczącym urządzeń gazowych oraz dyrektywą EMC 2014/30/UE.
• Urządzenie jest automatyką palnikową przeznaczoną do nadzoru i sterowania palnikami wymuszonego nadmuchu oraz palnikami atmosferycznymi. Stosować wyłącznie zgodnie z dokumentacją producenta i wyłącznie w aplikacjach przewidzianych dla modelu LME73.000A2.
• Montaż, podłączenie, uruchomienie, parametryzację, diagnostykę, wymianę oraz serwis może wykonywać wyłącznie wykwalifikowany personel.
• Urządzenie elektryczne na napięcie sieciowe 230 V AC, 50/60 Hz. Przed montażem, podłączeniem lub serwisem należy odłączyć zasilanie. Nieprzestrzeganie tych zasad stwarza ryzyko porażenia prądem oraz uszkodzenia funkcji bezpieczeństwa.
• Stopień ochrony samego sterownika wynosi IP00. Producent palnika lub kotła musi zapewnić po zabudowie co najmniej IP40 zgodnie z DIN EN 60529. Nie użytkować urządzenia bez odpowiedniej osłony i zabezpieczenia przed dotykiem.
• Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody do urządzenia. Nieprzestrzeganie tego wymagania grozi uszkodzeniem funkcji bezpieczeństwa oraz ryzykiem porażenia prądem.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: podczas pracy od -40 do +60 °C, wilgotność poniżej 95% RH, wysokość instalacji maks. 2000 m n.p.m.
• Do obwodu zasilania należy stosować zewnętrzny bezpiecznik pierwotny maks. 6,3 A zwłoczny. Jeśli bezpiecznik zadziała wskutek przeciążenia lub zwarcia na zaciskach, sterownik LME73.000A2 musi zostać wymieniony.
• Przewody zasilające, neutralne, ochronne oraz pętlę bezpieczeństwa należy dobrać do prądów znamionowych i zastosowanego zabezpieczenia. Minimalny przekrój przewodów wynosi 0,75 mm², a izolacja przewodów musi być odpowiednia do temperatury i warunków środowiskowych.
• Nie wolno przekraczać dopuszczalnych obciążeń zacisków wyjściowych. Błędne obciążenie lub nieprawidłowe podłączenie może spowodować uszkodzenie styków przełączających i pogorszenie bezpieczeństwa działania.
• Jeżeli zacisk X2-02 pin 3 jest używany do zasilania wentylatora PWM, nie wolno podłączać żadnego innego silnika do zacisku X2-01 pin 3. Przekroczenie dopuszczalnego obciążenia grozi uszkodzeniem urządzenia.
• Otwarcie obwodu pętli bezpieczeństwa powoduje natychmiastowe odłączenie zasilania wentylatora, transformatora zapłonowego, zaworów paliwa i siłowników. Podłączenia pętli bezpieczeństwa należy wykonywać dokładnie według dokumentacji producenta.
• Przy nadzorze płomienia za pomocą elektrody jonizacyjnej na zacisku występuje napięcie jałowe około 300 V AC. Należy zapewnić ochronę przed przypadkowym dotknięciem elektrody jonizacyjnej, ponieważ istnieje ryzyko porażenia prądem.
• Przy pomiarze prądu jonizacji w sieciach nieuziemionych należy połączyć terminal X10-05 pin 1 z masą palnika zgodnie z dokumentacją producenta.
• Jednoczesna praca detektora UV QRA oraz elektrody jonizacyjnej nie jest dozwolona. Nieprzestrzeganie tego wymagania grozi uszkodzeniem funkcji bezpieczeństwa.
• W przypadku stosowania detektorów UV QRA2/QRA4/QRA10 sterownik musi pozostawać stale podłączony do zasilania, aby możliwe było wykrywanie uszkodzeń detektora podczas rozruchu i wyłączenia. Niezastosowanie się do tego wymagania może pogorszyć działanie funkcji bezpieczeństwa.
• Wejście QRA nie jest odporne na zwarcie. Zwarcie zacisku X10-06 pin 2 do masy może zniszczyć wejście QRA.
• Detektor płomienia QRC w modelu LME73.000A2 nadaje się wyłącznie do pracy przy napięciu 230 V AC. Zastosowanie w innych warunkach zasilania jest niedozwolone i może spowodować uszkodzenie funkcji bezpieczeństwa.
• Przewody detektorów płomienia należy prowadzić zgodnie z dokumentacją producenta. Dla wybranych detektorów obowiązują ograniczenia długości przewodów, a przewody wielożyłowe mogą być niedozwolone. Nieprawidłowe prowadzenie przewodów może pogorszyć czułość detekcji płomienia lub zakłócić działanie zabezpieczeń.
• Przewody sygnałowe i sterujące należy prowadzić w dopuszczonych długościach i zgodnie z wymaganiami dokumentacji. Szczególnie przewód interfejsu BC może mieć maks. 1 m, a przewody analogowe wymagają ekranowania przy większych długościach.
• Urządzenie ma projektowaną trwałość 250 000 cykli rozruchu palnika, co odpowiada około 10 latom pracy w normalnych warunkach ogrzewania. Po osiągnięciu tej trwałości lub odpowiadającego jej czasu eksploatacji sterownik musi zostać wymieniony przez autoryzowany personel.
