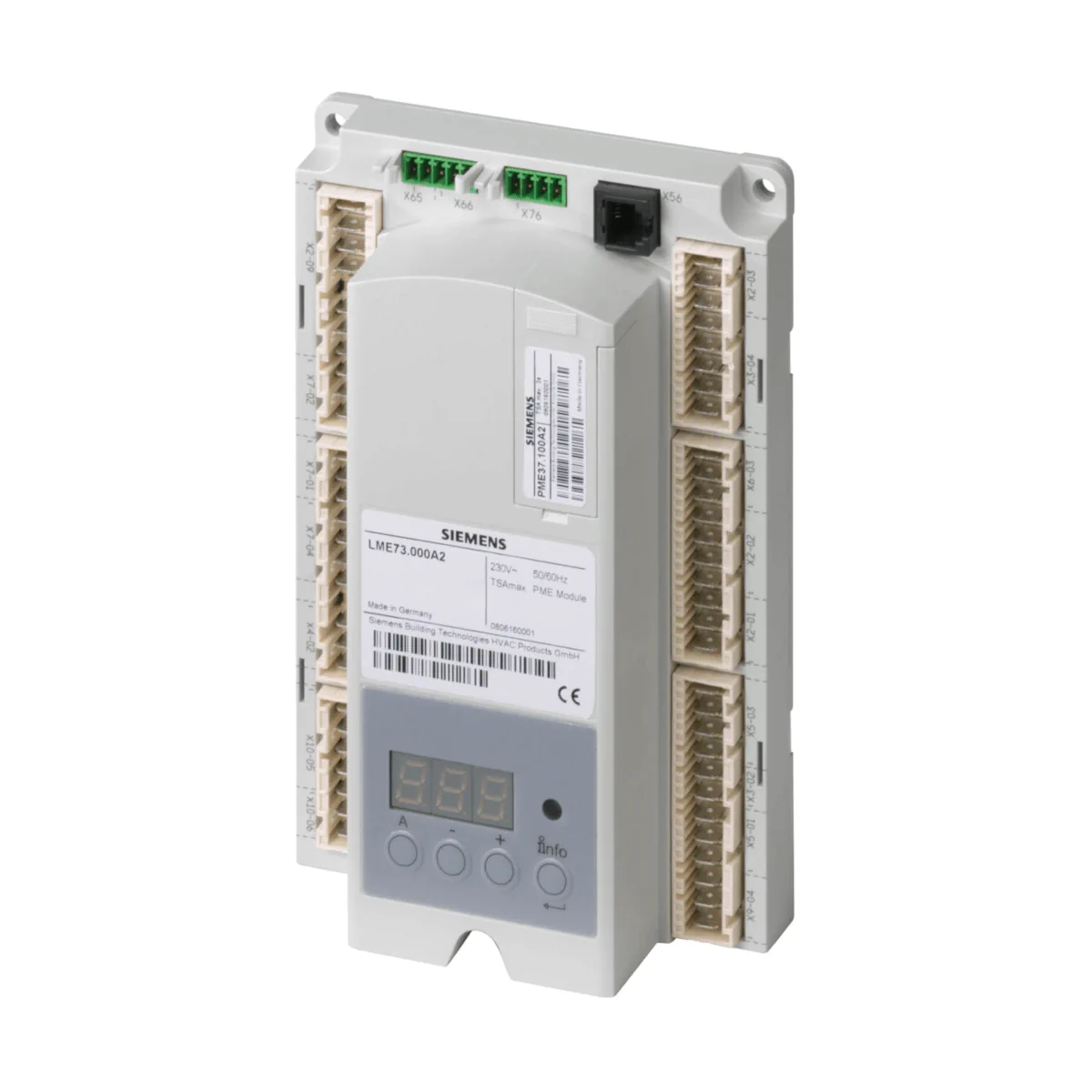

LME75.000A2 Sterownik do palników 1- lub 2-stopniowych, do pracy ciągłej, współpracuje z czujnikami płomienia UV QRA7.. i podczerwonymi QRI.., z wyjściem sterującym siłownikiem i komunikacją

LME75.000A2 to mikroprocesorowy automat palnikowy (burner control) Siemens, przeznaczony do sterowania i nadzoru palników nadmuchowych średniej i dużej mocy. Wersja 000A2 jest zasilana z sieci AC 230 V (50/60 Hz) i odpowiada za uruchomienie oraz nadzorowanie palników 1- lub 2-stopniowych, a także palników z modulacją realizowaną poprzez pneumatyczno/mechaniczne sterowanie proporcją paliwo–powietrze (praca ciągła). Do pracy urządzenie wymaga modułu programowego PME75 (zamawianego osobno), który definiuje sekwencję pracy dla danego typu palnika i aplikacji.

Najważniejsze cechy

• Producent: Siemens
• Model: LME75.000A2
• Nr artykułu (Article no.): S55333-B202-A100
• Typ: automat palnikowy do palników nadmuchowych (oil/gas)
• Zasilanie: AC 230 V, 50/60 Hz
• Tryb pracy: praca ciągła (możliwa parametryzacja pracy przerywanej po maks. 24 h pracy ciągłej)
• Nadzór płomienia w pracy ciągłej: sonda jonizacyjna oraz (dla LME75) QRA7 (UV) lub QRI (IR)
• Dokładna sekwencja sterowania dzięki cyfrowemu przetwarzaniu sygnałów
• Detekcja zaniżonego napięcia z funkcją wyłączenia bezpieczeństwa i automatycznego restartu po powrocie napięcia
• Ograniczanie liczby restartów
• Zdalne kasowanie blokady (electrical remote lockout reset)
• Nadzór ciśnienia powietrza z testem presostatu podczas startu i pracy (zależnie od modułu PME75 i parametryzacji)
• Wejścia analogowe regulatora obciążenia: DC 0…10 V, DC 0/4…20 mA, 0…135 Ω
• Sterowanie jednym siłownikiem oraz wejście sprzężenia zwrotnego (0…1 kΩ) dla siłownika z ASZ
• Wyświetlacz 3 × 7-segment (serwis / status / błędy) oraz 3-kolorowa sygnalizacja LED
• Interfejs BC do podłączenia AZL2 lub OCI410/ACS410

Zastosowanie

LME75.000A2 jest przeznaczony do uruchamiania i nadzorowania palników nadmuchowych:

• 1-stopniowych oraz 2-stopniowych,
• z modulacją i sterowaniem proporcją paliwo–powietrze realizowaną w sposób pneumatyczny/mechaniczny,
• w aplikacjach zgodnych z EN 267 (paliwa ciekłe), EN 676 (paliwa gazowe) oraz EN 746-2 (urządzenia termoprocesowe).

Urządzenie jest typowo badane i zatwierdzone zgodnie z DIN EN 298.

Nadzór płomienia (LME75.000A2)

Sonda jonizacyjna

• Dopuszczalna długość przewodu detektora: do 30 m (100 pF/m), nieekranowany
• Próg zadziałania (flame ON): 1,5 µA
• Próg wyłączenia (flame OFF): 0,5 µA
• Zalecany prąd detektora dla niezawodnej pracy: 4 µA
• Typowy prąd detektora z płomieniem: 30 µA

Detektory QRA7 (UV) i QRI (IR) – dla LME75

• Podłączenie: terminal X10-05
• Wymagane napięcie sygnału płomienia: min. 3,5 V DC (X10-05 pin 1)
• Próg zapobiegania startowi (światło obce): intensywność płomienia > 5% (parametr 954.01)
• Próg pracy: intensywność płomienia > 50% (parametr 954.01)
• Maks. długość przewodu detektora: do 100 m (dla QRI: nieekranowany, min. 3 cm odstępu od innych przewodów)

Interfejs, diagnostyka i parametryzacja

• Interfejs BC: do podłączenia AZL2 lub OCI410 (praca z oprogramowaniem ACS410)
• Parametryzacja: z poziomu wyświetlacza urządzenia lub narzędzi serwisowych (ACS410)
• Sygnalizacja: 3-kolorowa lampa LED oraz wyświetlacz 3 × 7-segment dla informacji o stanie, serwisie i błędach
• Kasowanie blokady: przycisk kasowania blokady (info) oraz możliwość zdalnego kasowania blokady

Zasilanie i zachowanie przy spadku napięcia (AC 230 V)

• Wyłączenie bezpieczeństwa (z pozycji pracy): przy napięciu sieci ≤ 165 V AC
• Restart po powrocie zasilania: inicjowany po przekroczeniu ≥ 195 V AC

Dane techniczne

• Napięcie zasilania: AC 230 V
• Częstotliwość: 50/60 Hz
• Zalecany bezpiecznik zewnętrzny (pierwotny): max. 6,3 A, zwłoczny
• Pobór mocy: < 10 W (typowo)
• Stopień ochrony urządzenia: IP00 (producent palnika/kotła powinien zapewnić IP40 poprzez sposób zabudowy)
• Kategoria przepięciowa: III
• Napięcie udarowe znamionowe (LME75): 4 kV
• Stopień zanieczyszczenia: 2
• Klasa oprogramowania: Class C
• Konstrukcja: 2-kanałowa
• Dopuszczalna pozycja montażu: dowolna
• Masa: ok. 490 g
• Projektowana trwałość: 250 000 cykli startu palnika (ok. 10 lat w typowych warunkach grzewczych)

Wybrane obciążalności wyjść (AC 230 V)

• Silnik wentylatora (X2-01 pin 3): 2 A (15 A max. 0,5 s), cosφ ≥ 0,4
• Transformator zapłonowy (X4-02 pin 3): 2 A, cosφ ≥ 0,4
• Zawór bezpieczeństwa (X6-03 pin 3): 1,5 A, cosφ ≥ 0,6
• Wyjście alarmu (X2-03 pin 3): 1 A, cosφ ≥ 0,6
• Wyjście K2/2 (X2-09 pin 7): max. 1 A, cosφ > 0,4

Maksymalne długości przewodów (wybrane)

• BC interface (X56): max. 1 m (100 pF/m), nieekranowany
• Wejście analogowe regulatora obciążenia (X65): max. 30 m ekranowany / < 10 m nieekranowany
• Obwody wykonawcze (wentylator / zapłon / zawory / presostaty): typowo max. 30 m (100 pF/m), nieekranowane
• Linia zasilania sieci (X3-04 pin 3…5): max. 100 m (100 pF/m)

Wymiary

• Wymiary (szer. × wys. × gł.): 120 × 180 × 52,6 mm
• Rozstaw montażowy: 108,8 × 168,8 mm

Bezpieczeństwo i zgodność

• Klasyfikacja SIL (DIN EN 13611): do SIL3 (zależnie od konfiguracji nadzoru płomienia)
• LME75 + sonda jonizacyjna (praca ciągła): SIL3, PFHD 3,0·10^-8 1/h, SFF 97%
• LME75 + sonda jonizacyjna + QRI (praca ciągła): SIL3, PFHD 3,1·10^-8 1/h, SFF 97%
• LME75 + sonda jonizacyjna + QRA7 (praca ciągła): SIL3, PFHD 4,0·10^-8 1/h, SFF 99%

Podsumowanie

Siemens LME75.000A2 to zaawansowany automat palnikowy AC 230 V do palników nadmuchowych średniej i dużej mocy, z rozbudowaną diagnostyką (LED + wyświetlacz 3×7-seg.), interfejsem BC oraz obsługą popularnych metod nadzoru płomienia: sondy jonizacyjnej i (dla LME75) detektorów QRA7 (UV) / QRI (IR). Parametryzacja przez wyświetlacz lub narzędzia serwisowe oraz nadzory (m.in. zaniżone napięcie i ciśnienie powietrza) czynią z niego solidną bazę do profesjonalnych aplikacji palnikowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE. Zgodność deklarowano m.in. z dyrektywą niskonapięciową 2014/35/UE, dyrektywą kompatybilności elektromagnetycznej 2014/30/UE, dyrektywą ciśnieniową 2014/68/UE oraz rozporządzeniem (UE) 2016/426 dotyczącym urządzeń spalających paliwa gazowe.
• Urządzenie jest sterownikiem palnika przeznaczonym do zastosowań OEM i powinno być stosowane wyłącznie zgodnie z dokumentacją producenta oraz przewidzianym zastosowaniem.
• Model LME75.000A2 jest wersją na napięcie sieciowe 230 V AC, 50/60 Hz. Nieprawidłowe zasilanie lub podłączenie może spowodować uszkodzenie urządzenia oraz zagrożenie porażeniem prądem elektrycznym.
• Montaż i zabudowę należy wykonać w sposób zapewniający stopień ochrony co najmniej IP40, ponieważ sam sterownik ma stopień ochrony IP00.
• Kondensacja, oblodzenie oraz wnikanie wody do urządzenia są niedopuszczalne. Nieprzestrzeganie tego wymagania grozi uszkodzeniem funkcji bezpieczeństwa oraz ryzykiem porażenia prądem elektrycznym.
• Urządzenie należy stosować wyłącznie w dopuszczalnych warunkach środowiskowych: podczas pracy od -40°C do +60°C, przy wilgotności poniżej 95% RH i na wysokości do 2000 m n.p.m.
• W przypadku przepalenia zewnętrznego bezpiecznika głównego wskutek przeciążenia lub zwarcia na zaciskach sterownik LME75.000A2 musi zostać wymieniony. Istnieje ryzyko uszkodzenia styków przełączających.
• Przewody oraz przekroje żył należy dobrać zgodnie z dokumentacją producenta. Maksymalny zewnętrzny bezpiecznik główny: 6,3 A zwłoczny.
• Wszelkie wejścia i wyjścia bezpieczeństwa muszą być podłączane zgodnie ze schematem producenta. Nieprawidłowe okablowanie może spowodować zakłócenie działania funkcji bezpieczeństwa.
• Do nadzoru płomienia w modelu LME75.000A2 należy stosować wyłącznie kompatybilne elementy przewidziane dla LME75, tj. sondę jonizacyjną, czujnik UV QRA7 lub czujnik podczerwieni QRI, zgodnie z dokumentacją producenta.
• Nie wolno podłączać czujnika płomienia LFS1 do modelu LME75. Podłączenie LFS1 lub mostka między zaciskami X10-05 pin 5 i X10-05 pin 1 do LME75 może spowodować uszkodzenie urządzenia.
• Nie wolno podłączać czujników przeznaczonych dla innych wariantów niezgodnie z dokumentacją. Nieprawidłowy dobór lub podłączenie detektora płomienia może doprowadzić do uszkodzenia sterownika lub czujnika.
• Należy zabezpieczyć użytkowników przed możliwością dotknięcia sondy jonizacyjnej, ponieważ występuje ryzyko porażenia prądem elektrycznym.
• Przy jednoczesnym stosowaniu sondy jonizacyjnej oraz czujnika QRA7 lub QRI należy bezwzględnie zachować wymagane ustawienia parametrów zgodnie z dokumentacją producenta. W przeciwnym razie może dojść do nieprawidłowego działania urządzenia.
• Wyjście testu detektora QRA7 (X10-05 pin 2) nie jest odporne na zwarcie. Zwarcie tego zacisku do masy może zniszczyć wyjście QRA7.
• W przypadku czujnika QRI należy bezwzględnie zachować prawidłowe podłączenie 3 przewodów do zacisku X10-05. Błędne podłączenie może spowodować nieprawidłowe działanie LME75.000A2 i czujnika QRI.
• Należy przestrzegać dopuszczalnych długości przewodów i sposobu ich prowadzenia zgodnie z dokumentacją producenta, w szczególności dla obwodów bezpieczeństwa, czujników płomienia, wejść analogowych oraz interfejsu BC.
• Urządzenie ma projektowaną żywotność 250 000 cykli uruchomienia palnika, co odpowiada około 10 latom normalnej eksploatacji. Po osiągnięciu tego limitu sterownik musi zostać wymieniony przez upoważniony personel.
