LOA24.171B27 Sterownik palników olejowych nadmuchowych, do pracy przerywanej, przewietrzanie wstępne 13s, czas bezpieczeństwa 10s, zastosowanie <30 kg oleju/godz

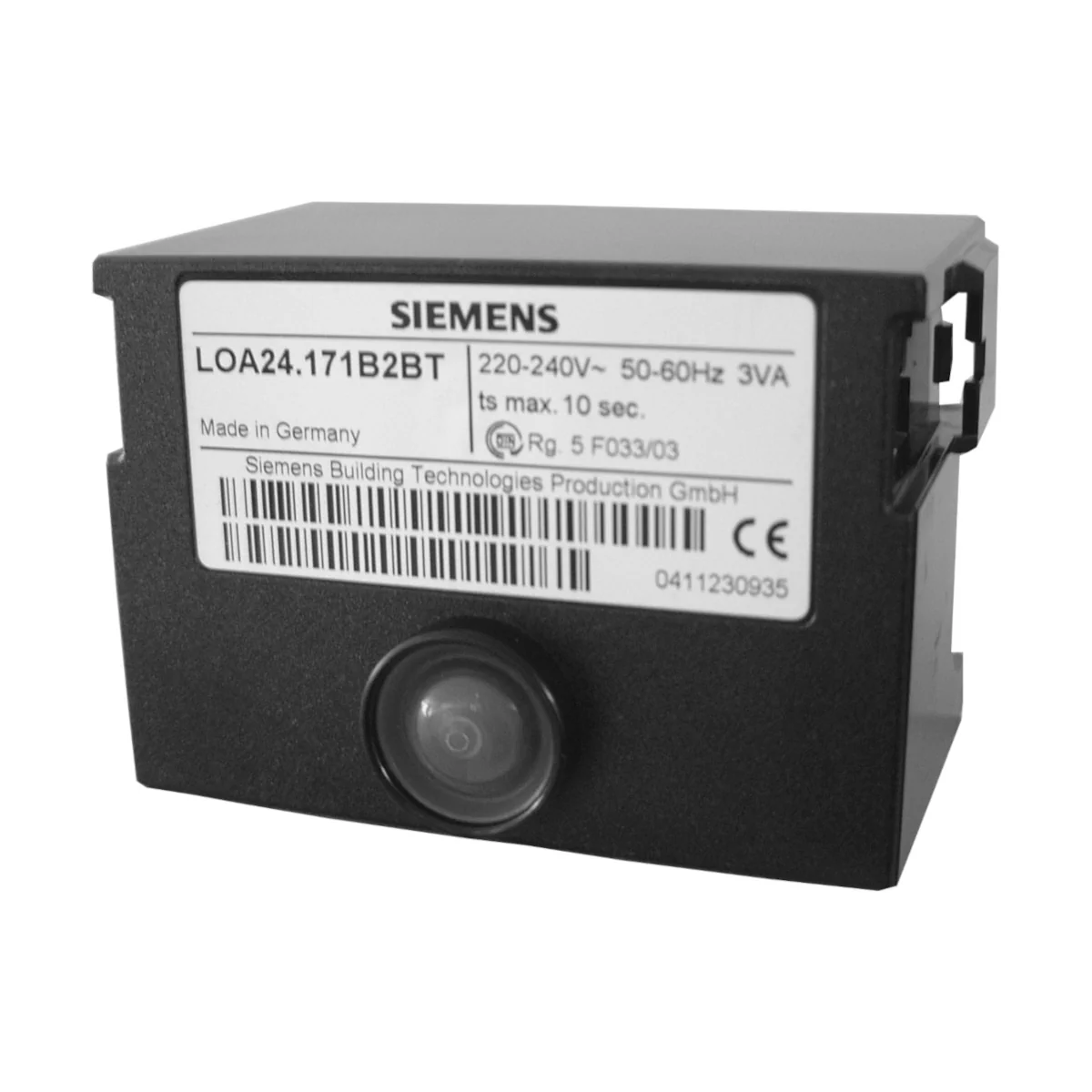

LOA24.171B27 to sterownik palnika olejowego firmy Siemens, przeznaczony do nadzoru płomienia, rozruchu i sterowania palnikami olejowymi z nadmuchem (forced draft) 1- lub 2-stopniowymi, pracującymi w trybie przerywanym. Urządzenie jest przewidziane do aplikacji o wydatku oleju poniżej 30 kg/h. Nadzór płomienia realizowany jest z użyciem detektorów QRB... (płomień żółty) lub QRC... (płomień niebieski).

Sterownik wykonany jest jako moduł wtykowy (plug-in) i jest przeznaczony głównie dla producentów (OEM), integrujących go w swoich urządzeniach.

Najważniejsze cechy

• Producent: Siemens
• Model: LOA24.171B27
• Typ urządzenia: sterownik palnika olejowego (nadzór, rozruch i sterowanie)
• Palniki: olejowe z nadmuchem, 1- lub 2-stopniowe, praca przerywana
• Wydajność aplikacji: przepływ oleju < 30 kg/h
• Napięcie zasilania: AC 220 V -15% ... AC 240 V +10%
• Częstotliwość: 50/60 Hz (±6%)
• Wykrywanie podnapięcia: tak (blokada startu / wyzwolenie blokady bez podania paliwa)
• Detektory płomienia: QRB... (fotoopór) oraz QRC... (niebieski płomień)
• Programator: termiczny (thermoelectric), kompensowany temperaturowo
• Sygnalizacja blokady: lampka w przycisku resetu (czerwona)
• Obudowa: tworzywo odporne na uderzenia, temperaturę i płomień (kolor czarny)
• Montaż: dowolna pozycja (zależnie od sposobu zabudowy)
• Stopień ochrony: IP40 (musi być zapewniony poprzez montaż)
• Pobór mocy: ok. 3 VA
• Wymiary (z podstawą wtykową): ok. 91 x 62 x 63 mm
• Masa: ok. 180 g
• Uwaga producenta: nie stosować do nowych projektów

Zastosowanie

LOA24.171B27 służy do realizacji sekwencji rozruchowej oraz nadzoru bezpieczeństwa palnika olejowego (w tym kontroli obecności płomienia). Urządzenie przewidziano do zastosowań zgodnych z:

• EN 267 – automatyczne palniki olejowe z nadmuchem do paliw ciekłych,
• DIN EN 230:1991 – sterowniki palników (typ testowany i zatwierdzony).

Program czasowy (LOA24.171B27)

• t1 – czas przewietrzania (prepurge): min. 13 s
• t3 – czas zapłonu wstępnego (preignition): ok. 13 s
• TSA – czas bezpieczeństwa zapłonu (ignition safety time): maks. 10 s
• t3n – czas dopalania po zapłonie (long postignition): ok. 20 s
• t4 – czas od wykrycia płomienia do zwolnienia BV2: ok. 20 s

Funkcje i działanie

Nadzór płomienia

Sterownik współpracuje z:

• QRB... – detektory fotooporowe do płomieni żółtych,
• QRC... – detektory niebieskiego płomienia.

Wymagane prądy detektora (typowo, przy 23°C)

• Z QRC...:
  • Wymagany prąd detektora podczas pracy (z płomieniem): min. 70 µA
  • Dopuszczalny prąd ciemny podczas przewietrzania: maks. 5,5 µA
  • Możliwy prąd detektora podczas pracy (z płomieniem): maks. 110 µA
• Z QRB...:
  • Wymagany prąd detektora podczas pracy (z płomieniem): min. 70 µA
  • Dopuszczalny prąd ciemny podczas przewietrzania (bez płomienia): maks. 5,5 µA
  • Możliwy prąd detektora podczas pracy (z płomieniem): maks. 210 µA

Reakcje bezpieczeństwa i blokada

• Przy spadku napięcia sieci poniżej ok. AC 165 V sterownik uniemożliwia rozruch lub wyzwala blokadę (bez podania paliwa).
• W przypadku blokady wyjścia (zawory paliwa, silnik, podgrzewacz oleju, zapłon) są natychmiast wyłączane (< 1 s).
• Sygnalizacja blokady: czerwona lampka w przycisku resetu oraz napięcie na wyjściu zdalnej sygnalizacji blokady AL (zacisk 10).
• Po blokadzie reset jest możliwy po ok. 60…90 s (przycisk resetu naciskać wyłącznie ręcznie).

Podłączenie i montaż (ważne zalecenia)

• Przewody zapłonowe WN prowadzić oddzielnie, z możliwie największym dystansem od sterownika i innych przewodów.
• Zapewnić poprawne podłączenie L i N do odpowiednich zacisków sterownika.
• Nie doprowadzać zewnętrznego napięcia sieciowego na wyjścia sterujące sterownika.
• Uziemić palnik zgodnie z przepisami (uziemienie samego kotła nie jest wystarczające).
• Długość przewodu detektora (prowadzona oddzielnie): maks. 3 m przy pojemności linii 100 pF/m.

Dane techniczne

• Napięcie zasilania: AC 220 V -15% ... AC 240 V +10%
• Częstotliwość: 50...60 Hz (±6%)
• Zabezpieczenie zewnętrzne (bezpiecznik główny): maks. 10 A (szybki)
• Pobór mocy: ok. 3 VA
• Stopień ochrony: IP40 (zapewniany przez sposób montażu)
• Klasa ochronności: I (sterownik palnika z podstawą wtykową)
• Prąd wejściowy:
  • Zacisk 1: maks. 5 A (krótkotrwale 15 A przez maks. 0,5 s)
  • Zacisk 3: maks. 5 A (bez poboru silnika palnika i podgrzewacza oleju)
• Dopuszczalne prądy obciążeń (cos φ ≥ 0,6):
  • Zacisk 4: maks. 1 A
  • Zacisk 5: maks. 1 A
  • Zacisk 6: maks. 2 A
  • Zacisk 7: maks. 2 A
  • Zacisk 8: maks. 5 A
  • Zacisk 10: maks. 1 A
• Warunki pracy: -20...+60°C, wilgotność <95% r.h. (bez kondensacji)
• Wysokość instalacji: maks. 2000 m n.p.m.
• Masa: ok. 180 g

Konstrukcja i wykonanie

• Wykonanie: wtykowe (plug-in), do montażu na palniku, w szafie sterowniczej lub na pulpicie
• Obudowa: tworzywo odporne na uderzenia, temperaturę i płomień
• Elementy wewnętrzne: programator termiczny, wzmacniacz sygnału płomienia z przekaźnikiem płomienia, przycisk resetu blokady z lampką

Informacja o trwałości

Sterowniki palników mają projektowaną trwałość 250 000 cykli rozruchu, co w typowych warunkach ogrzewania odpowiada ok. 10 latom użytkowania (licząc od daty produkcji). Po osiągnięciu tej wartości sterownik powinien zostać wymieniony przez uprawniony personel.

Zamienniki

• Typy zastępcze: LMO14.111C2, LMO24.111C2

Podsumowanie

Siemens LOA24.171B27 to sprawdzony sterownik do palników olejowych z nadmuchem (1- lub 2-stopniowych), zapewniający kontrolowany rozruch, nadzór płomienia (QRB/QRC), wykrywanie podnapięcia oraz jednoznaczną sygnalizację i obsługę blokady. Dzięki wykonaniu wtykowemu i zdefiniowanym czasom sekwencji jest wygodnym rozwiązaniem do integracji w urządzeniach OEM dla aplikacji o przepływie oleju < 30 kg/h.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2006/95/EC oraz dyrektywy kompatybilności elektromagnetycznej EMC 2004/108/EC.
• Urządzenie jest przeznaczone do nadzoru, rozruchu i sterowania 1- lub 2-stopniowymi wentylatorowymi palnikami olejowymi w pracy przerywanej, zgodnie z dokumentacją producenta.
• Montaż, instalację, uruchomienie, kontrolę i serwis może wykonywać wyłącznie wykwalifikowany personel.
• Nie otwierać, nie ingerować i nie modyfikować urządzenia. Może to spowodować utratę funkcji bezpieczeństwa oraz ryzyko porażenia prądem.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego wszystkimi biegunami, zabezpieczyć przed przypadkowym ponownym włączeniem i upewnić się, że urządzenie nie znajduje się pod napięciem.
• Należy zapewnić ochronę przed porażeniem prądem na zaciskach przyłączeniowych sterownika palnika, odpowiednią do miejsca montażu.
• Po zakończeniu montażu, instalacji lub serwisu należy sprawdzić prawidłowość okablowania oraz wykonać kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Przycisk resetu blokady wolno naciskać wyłącznie ręcznie, bez użycia narzędzi i ostrych przedmiotów, z siłą nie większą niż 10 N.
• Urządzenia, które uległy upadkowi lub silnemu uderzeniu, nie wolno uruchamiać, nawet jeśli nie wykazują widocznych uszkodzeń. Uderzenie może pogorszyć działanie funkcji bezpieczeństwa.
• Palnik musi być uziemiony zgodnie z obowiązującymi przepisami. Samo uziemienie kotła nie jest wystarczające.
• Instalację przełączników, bezpieczników, uziemienia i innych elementów należy wykonać zgodnie z lokalnymi przepisami. Maksymalny bezpiecznik pierwotny: 10 A szybki.
• Należy bezwzględnie poprawnie podłączyć przewód fazowy i neutralny do zacisków 1 i 2. Nieprawidłowe podłączenie może spowodować nieprawidłową pracę lub zagrożenie bezpieczeństwa.
• Nie wolno podawać zewnętrznego napięcia sieciowego na wyjścia sterownika palnika. Podczas testowania urządzeń sterowanych przez sterownik palnika sterownik nie może być podłączony.
• Przewody wysokiego napięcia zapłonowego należy prowadzić oddzielnie i w możliwie największej odległości od urządzenia oraz innych przewodów.
• Przewód czujnika płomienia należy prowadzić oddzielnie od innych przewodów. Długość przewodu czujnika prowadzonego oddzielnie nie może przekraczać 20 m.
• Maksymalna długość przewodu zdalnego resetu prowadzonego oddzielnie nie może przekraczać 20 m.
• Urządzenie należy montować tak, aby zapewnić wymagany stopień ochrony IP40. Dopuszczalna pozycja montażu: dowolna.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. W przeciwnym razie funkcje bezpieczeństwa nie są zapewnione i występuje ryzyko porażenia prądem.
• Produkt należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: podczas pracy od -20°C do +60°C, wilgotność poniżej 95% RH, wysokość instalacji maks. 2000 m n.p.m.
• Urządzenie posiada funkcję wykrywania zbyt niskiego napięcia. Przy spadku napięcia sieciowego poniżej około AC 165 V następuje zablokowanie rozruchu palnika lub blokada bez zwolnienia dopływu paliwa.
• Po wystąpieniu blokady wyjścia zaworów paliwowych, silnika palnika, podgrzewacza oleju i zapłonu są natychmiast wyłączane. Reset po blokadzie jest możliwy dopiero po około 60–90 sekundach.
• Podczas uruchomienia, konserwacji lub po dłuższym postoju należy wykonać testy bezpieczeństwa opisane przez producenta, w tym kontrolę reakcji na brak płomienia i działanie przy oświetleniu obcym.
• Projektowana trwałość urządzenia wynosi 250 000 cykli rozruchu palnika, co odpowiada około 10 latom użytkowania w normalnych warunkach pracy. Po osiągnięciu tej wartości urządzenie powinno zostać wymienione przez autoryzowany personel.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
