LOA24.173A27 Sterownik palników olejowych nadmuchowych, do pracy przerywanej, przewietrzanie wstępne 13s, czas bezpieczeństwa 10s, zastosowanie <30 kg oleju/godz, krótki czas po zapłonie

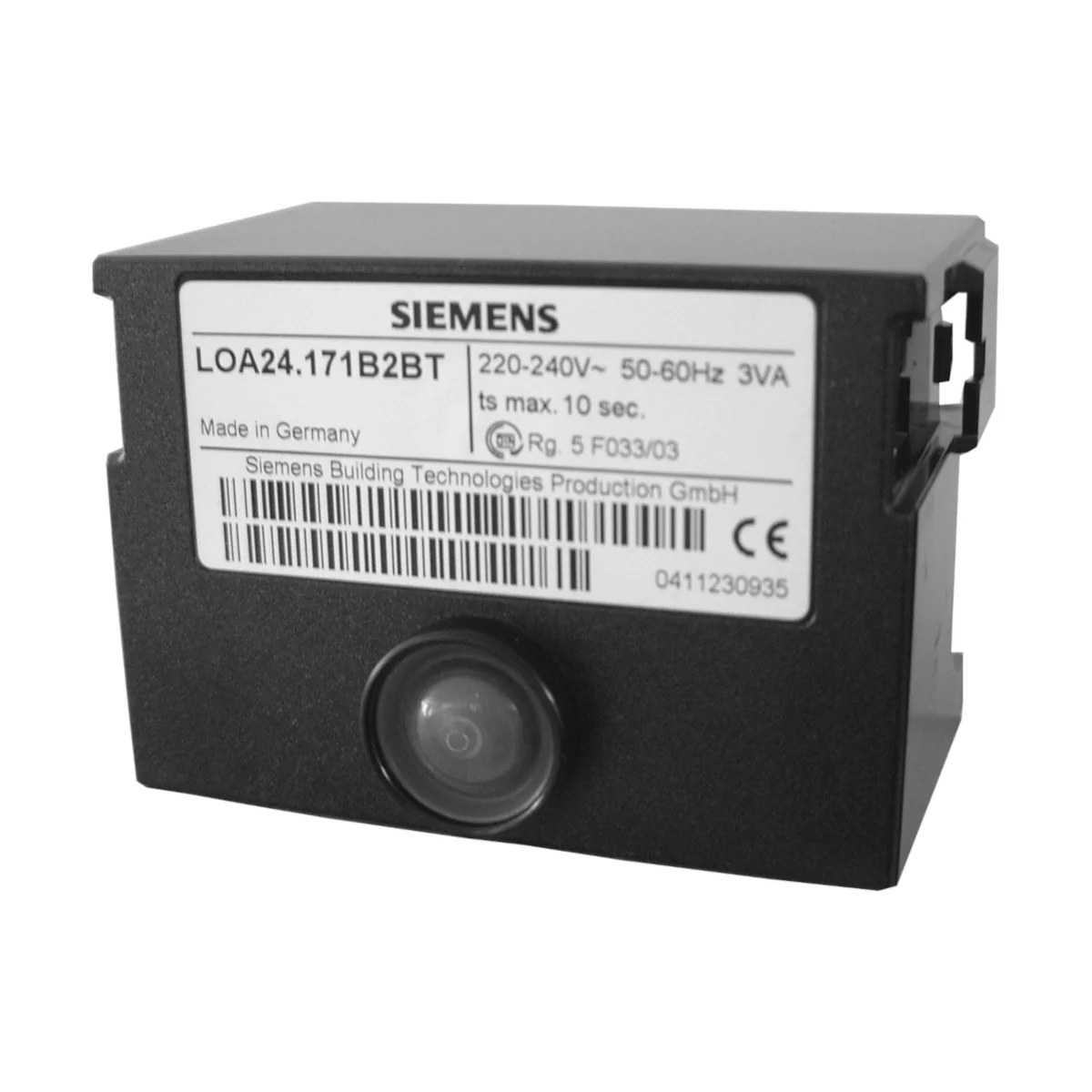

LOA24.173A27 to automat palnikowy (sterownik palnika olejowego) firmy Siemens, przeznaczony do nadzoru płomienia, rozruchu i sterowania 1- lub 2-stopniowymi palnikami olejowymi nadmuchowymi w pracy przerywanej. Urządzenie jest przewidziane dla palników o wydajności oleju < 30 kg/h. Nadzór płomienia realizowany jest przez czujniki QRB... (płomień żółty) lub QRC... (płomień niebieski). Model posiada wykrywanie zaniżonego napięcia oraz funkcje bezpieczeństwa zgodne z wymaganiami dla tego typu automatów palnikowych.

Najważniejsze cechy

• Producent: Siemens
• Model: LOA24.173A27
• Typ urządzenia: automat palnikowy do palników olejowych nadmuchowych
• Zastosowanie: rozruch, nadzór i sterowanie palnikami 1- lub 2-stopniowymi w pracy przerywanej
• Wydajność palnika (olej): < 30 kg/h
• Napięcie zasilania (znamionowe): AC 220 V
• Zakres napięcia zasilania: AC 220 V −15% … AC 240 V +10%
• Częstotliwość: 50…60 Hz ±6%
• Wykrywanie zaniżonego napięcia: tak (próg zadziałania ok. AC 165 V dla UN = AC 220…240 V)
• Nadzór płomienia: QRB... (żółty płomień) / QRC... (niebieski płomień)
• Wykonanie: wtykowe (plug-in), do montażu w dowolnej pozycji
• Sygnalizacja blokady: lampka wbudowana w przycisk resetu (czerwona)
• Zdalna sygnalizacja blokady: zacisk 10 (AL) otrzymuje napięcie w stanie blokady
• Kontakt mostkujący dla podgrzewacza oleju: dostępny (funkcja „fr”)

Czasy programu (LOA24.173A27)

• t1 – czas przewietrzania (prepurge): min. 13 s
• t3 – czas zapłonu wstępnego (preignition): ok. 13 s
• TSA – czas bezpieczeństwa zapłonu (Ignition safety time): max. 10 s
• t3n – długi czas dopalania po zapłonie (postignition): ok. 20 s
• t3n’ – krótki czas dopalania po zapłonie (postignition): ok. 2 s
• t4 – czas od sygnału płomienia do zwolnienia BV2: ok. 20 s

Zastosowanie i zgodność

• Zastosowania wg EN 267: automatyczne palniki nadmuchowe na paliwa ciekłe
• Badania typu / dopuszczenia: zgodnie z DIN EN 230:1991
• Uwaga producenta: nie stosować do nowych projektów

Nadzór płomienia (wymagane prądy detektora)

Z czujnikiem QRC... (płomień niebieski)

• Wymagany prąd detektora w pracy (z płomieniem): min. 45 µA
• Dopuszczalny prąd w przewietrzaniu (prąd ciemny): max. 5,5 µA
• Możliwy prąd detektora w pracy (z płomieniem): max. 45 µA

Z czujnikiem QRB... (płomień żółty)

• Wymagany prąd detektora w pracy (z płomieniem): min. 45 µA
• Dopuszczalny prąd w przewietrzaniu (bez płomienia): max. 5,5 µA
• Możliwy prąd detektora w pracy (z płomieniem): max. 45 µA

Zachowanie w stanach awaryjnych i blokada

• Spadek napięcia sieci: przy spadku poniżej ok. AC 165 V rozruch jest blokowany lub następuje blokada bez zwolnienia paliwa.
• Brak płomienia na końcu TSA: blokada.
• Światło obce podczas rozruchu: blokada (w testach bezpieczeństwa: po ok. 40 s).
• Zanik płomienia w pracy: powtórzenie, a następnie blokada na końcu TSA.
• Po blokadzie: wyjścia (zawory paliwa, silnik palnika, podgrzewacz oleju, zapłon) są natychmiast wyłączane (< 1 s), świeci lampka blokady, a stan blokady jest podtrzymywany także przy zaniku zasilania.
• Reset po blokadzie: możliwy po 60…90 s (przyciskiem resetu).

Dane techniczne

• Zasilanie: AC 220 V −15% … AC 240 V +10%
• Częstotliwość: 50…60 Hz ±6%
• Pobór mocy: ok. 3 VA
• Zewnętrzny bezpiecznik główny: max. 10 A (szybki)
• Stopień ochrony: IP40 (musi być zapewniony przez sposób montażu)
• Klasa bezpieczeństwa: I (automat z podstawą wtykową)
• Dopuszczalna pozycja montażu: dowolna
• Masa: ok. 180 g
• Wysokość instalacji: max. 2000 m n.p.m.

Dopuszczalne obciążalności prądowe zacisków (cos φ ≥ 0,6)

• Zacisk 4: max. 1 A
• Zacisk 5: max. 1 A
• Zacisk 6: max. 2 A
• Zacisk 7: max. 1,5 A
• Zacisk 8: max. 5 A
• Zacisk 10: max. 1 A

Prądy wejściowe

• Zacisk 1: max. 5 A (krótkotrwale 15 A przez max. 0,5 s)
• Zacisk 3: max. 5 A (bez poboru prądu przez silnik palnika i podgrzewacz oleju)

Warunki środowiskowe

• Praca: −20…+60°C, wilgotność < 95% r.h.
• Magazynowanie: −20…+60°C, wilgotność < 95% r.h.
• Transport: −50…+60°C, wilgotność < 95% r.h.
• Wymaganie: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody

Okablowanie i montaż (informacje praktyczne z karty)

• Przewody zapłonowe WN prowadzić oddzielnie, w możliwie największej odległości od automatu i innych przewodów.
• Zapewnić poprawne podłączenie przewodu fazowego i neutralnego do zacisków 1 i 2.
• Nie podawać zewnętrznego napięcia sieciowego na wyjścia sterujące automatu palnikowego.
• Kabel detektora płomienia prowadzić oddzielnie (nie razem z innymi przewodami); dopuszczalna długość przy osobnym prowadzeniu: max. 3 m (przy pojemności linii 100 pF/m).

Konstrukcja i trwałość

• Obudowa: tworzywo odporne na uderzenia, wysoką temperaturę i działanie płomienia (kolor: czarny)
• Wykonanie: wtykowe, zatrzaskuje się słyszalnie w podstawie wtykowej
• Wymiary (z podstawą wtykową): ok. 91 × 62 × 63 mm
• Projektowana żywotność: 250 000 cykli rozruchu palnika (w normalnych warunkach grzewczych odpowiada to ok. 10 latom użytkowania, licząc od daty produkcji)

Podsumowanie

Siemens LOA24.173A27 to sprawdzony automat palnikowy do palników olejowych nadmuchowych (1- lub 2-stopniowych) w pracy przerywanej, z nadzorem płomienia przez QRB... lub QRC... oraz z wykrywaniem zaniżonego napięcia. Zdefiniowane czasy programu (m.in. t1 = 13 s, t3 = 13 s, TSA = 10 s, t4 = 20 s) oraz jednoznaczna sygnalizacja blokady (lokalna i na zacisku AL) czynią ten model czytelnym rozwiązaniem do integracji w urządzeniach OEM dla palników o wydajności < 30 kg/h.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE. Zgodność potwierdzono w odniesieniu do dyrektywy niskonapięciowej 2006/95/WE oraz dyrektywy kompatybilności elektromagnetycznej 2004/108/WE.
• Urządzenie spełnia wymagania norm i regulacji wskazanych przez producenta, w tym DIN EN 230:1991 oraz EN 60335-2-102 dla połączeń elektrycznych LOA i AGK11.
• Produkt posiada znak zgodności EAC.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie zawiera komponenty elektryczne i elektroniczne i musi być utylizowane zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Montaż, instalację, uruchomienie, okablowanie, konserwację i serwis mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Nie otwierać, nie ingerować i nie modyfikować urządzenia.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego przez rozłączenie wszystkich biegunów oraz zabezpieczyć ją przed przypadkowym ponownym włączeniem. Nieprzestrzeganie tego wymagania grozi porażeniem prądem.
• Należy zapewnić ochronę przed porażeniem prądem przez odpowiednie zabezpieczenie zacisków przyłączeniowych sterownika palnika.
• Po każdym montażu, instalacji lub serwisie należy sprawdzić poprawność okablowania oraz wykonać kontrole bezpieczeństwa przewidziane przez producenta. Nieprzestrzeganie tego wymagania grozi utratą funkcji bezpieczeństwa i porażeniem prądem.
• Przycisk resetu blokady wolno naciskać wyłącznie ręcznie, bez użycia narzędzi i ostrych przedmiotów, z siłą nie większą niż 10 N.
• Urządzenia, które zostały upuszczone lub narażone na wstrząs, nie mogą być uruchamiane, nawet jeśli nie wykazują widocznych uszkodzeń. Istnieje ryzyko utraty funkcji bezpieczeństwa i porażenia prądem.
• Palnik musi być uziemiony zgodnie z obowiązującymi przepisami. Samo uziemienie kotła nie jest wystarczające.
• Instalację przełączników, bezpieczników, uziemienia i pozostałych elementów należy wykonać zgodnie z lokalnymi przepisami. Maksymalny bezpiecznik pierwotny: 10 A szybki.
• Należy bezwzględnie zapewnić prawidłowe podłączenie przewodu fazowego i neutralnego do zacisków 1 i 2 sterownika.
• Nie wolno doprowadzać zewnętrznego napięcia sieciowego do wyjść sterujących urządzenia. Podczas testowania elementów sterowanych przez sterownik palnika sterownik nie może być podłączony.
• Odłączenie urządzenia od sieci musi zapewniać całkowite wyłączenie na wszystkich biegunach w warunkach kategorii przepięciowej III.
• Przewody wysokiego napięcia zapłonowego należy prowadzić oddzielnie, zachowując możliwie największy odstęp od urządzenia i innych przewodów.
• Przewód detektora płomienia należy prowadzić oddzielnie, nie razem z innymi przewodami. Należy przestrzegać dopuszczalnych długości przewodów detektora zgodnie z dokumentacją producenta.
• Stopień ochrony urządzenia to IP40 i musi być zapewniony przez sposób montażu. Klasa ochronności: I (sterownik palnika z podstawą wtykową).
• Urządzenie należy eksploatować wyłącznie w warunkach określonych przez producenta. Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody. Ich wystąpienie powoduje brak zapewnienia funkcji bezpieczeństwa i ryzyko porażenia prądem.
• Dopuszczalna temperatura pracy wynosi od -20 °C do +60 °C, wilgotność poniżej 95% RH, a maksymalna wysokość instalacji 2000 m n.p.m.
• Po osiągnięciu projektowanej trwałości 250 000 cykli uruchomienia palnika lub około 10 lat użytkowania od daty produkcji urządzenie powinno zostać wymienione przez autoryzowany personel.
• W przypadku spadku napięcia zasilania poniżej około AC 165 V urządzenie zapobiega rozruchowi palnika lub przechodzi w blokadę bez zwolnienia dopływu paliwa.
• Dla modelu LOA24.173A27 przewidziano nadzór płomienia z detektorami QRB oraz QRC zgodnie z dokumentacją producenta. Należy stosować wyłącznie kompatybilne elementy i parametry połączeń określone w dokumentacji.
