LOA26.171B27 Sterownik palników olejowych nadmuchowych, do pracy przerywanej, przewietrzanie wstępne 13s, czas bezpieczeństwa 10s, zastosowanie <30 kg oleju/godz, zdalny reset z ARK21..

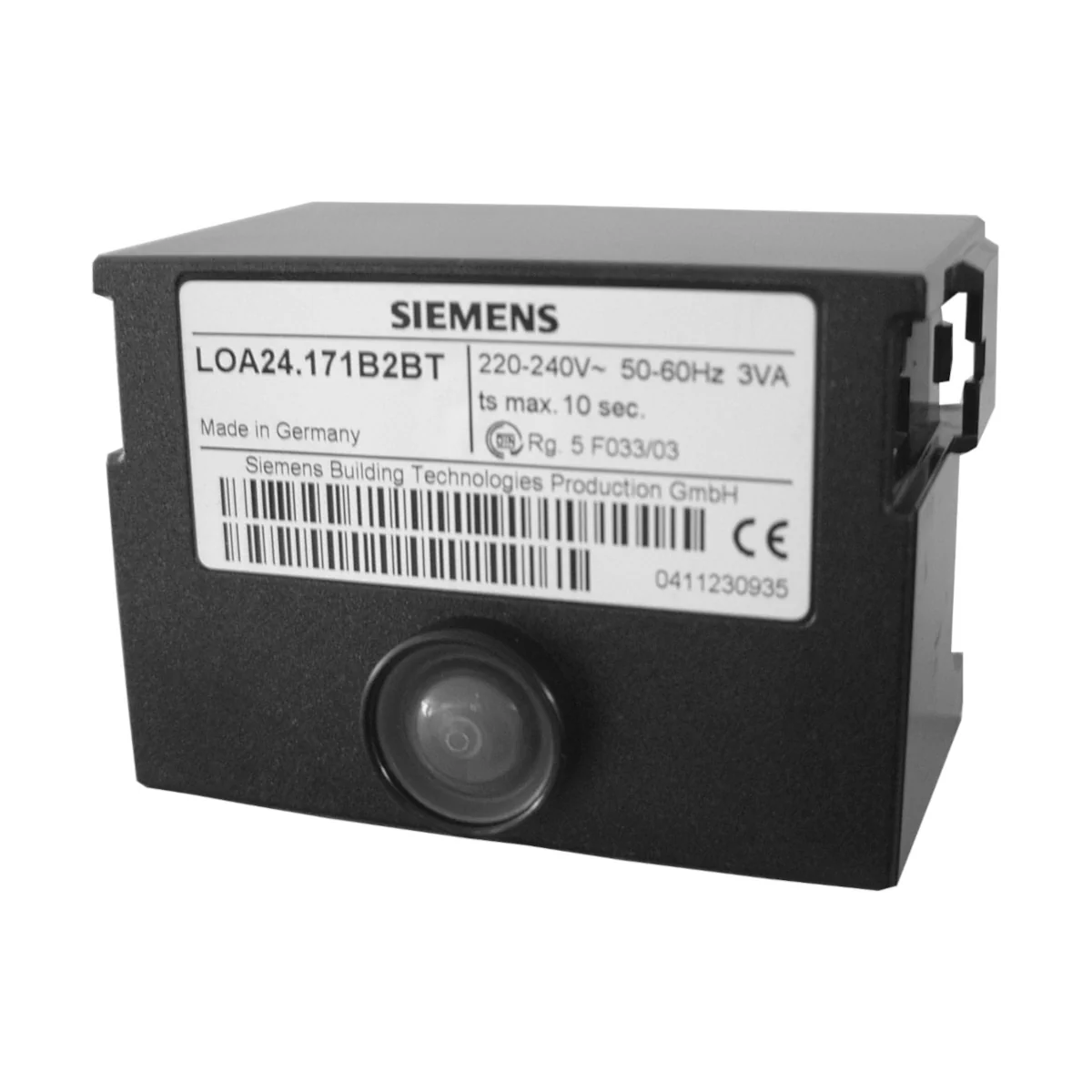

LOA26.171B27 to automat palnikowy (sterownik palnika olejowego) firmy Siemens, przeznaczony do nadzoru płomienia, rozruchu i sterowania 1- lub 2-stopniowymi palnikami olejowymi z wentylatorem (forced draft) w pracy przerywanej, dla wydatku oleju < 30 kg/h. Urządzenie jest zasilane z sieci AC 220…240 V i wyposażone w wykrywanie zaniżonego napięcia oraz możliwość zdalnego resetu blokady (z użyciem modułu ARK21A27 – zamawianego oddzielnie, dla wersji płytkowych). Nadzór płomienia realizowany jest z użyciem detektorów QRB... (płomień żółty) lub QRC... (płomień niebieski).

Najważniejsze cechy

• Producent: Siemens
• Model: LOA26.171B27
• Typ: automat palnikowy do palników olejowych z nadmuchem (forced draft)
• Tryb pracy: praca przerywana (intermittent operation)
• Zakres zastosowania palnika: 1- lub 2-stopniowy, wydatek oleju < 30 kg/h
• Napięcie zasilania: AC 220 V −15%…AC 240 V +10%
• Częstotliwość: 50/60 Hz ±6%
• Wykrywanie zaniżonego napięcia: tak (poniżej ok. AC 165 V – blokada rozruchu lub blokada bez zwolnienia paliwa)
• Mostek dla podgrzewacza oleju (bridging contact): dostępny (funkcja „fr” dla kontaktu zwolnienia podgrzewacza oleju)
• Zdalny reset blokady: możliwy z użyciem modułu ARK21A27 (akcesorium)
• Konstrukcja: wtykowa (plug-in), zatrzask w podstawie wtykowej
• Pozycja montażu: dowolna
• Stopień ochrony: IP40 (musi być zapewniony przez sposób montażu)
• Masa: ok. 180 g
• Wymiary (z podstawą wtykową): ok. 91 x 62 x 63 mm
• Kolor obudowy: czarny

Zastosowanie

LOA26.171B27 służy do realizacji sekwencji rozruchu, nadzoru i sterowania palnikiem olejowym (z wentylatorem) w instalacjach pracujących przerywanie. Nadzór płomienia:

• płomień żółty: detektory fotooporowe QRB...
• płomień niebieski: detektory płomienia niebieskiego QRC...

Urządzenie jest typowo badane i zatwierdzone wg DIN EN 230:1991 oraz przeznaczone do zastosowań wg EN 267 (automatyczne palniki nadmuchowe na paliwa ciekłe).

Nadzór płomienia (QRC... – typowo)

• Wymagany prąd detektora w pracy (z płomieniem): min. 70 µA
• Dopuszczalny prąd wstępny podczas przedmuchu (prąd ciemny): max. 5,5 µA
• Możliwy prąd detektora w pracy (z płomieniem): max. 110 µA

• Długość przewodu detektora (prowadzony oddzielnie): max. 3 m przy pojemności linii 100 pF/m

Sekwencja czasowa (czasy programu)

• t1 – czas przedmuchu: min. 13 s
• t3 – czas przedzapłonu: ok. 13 s
• TSA – czas bezpieczeństwa zapłonu: max. 10 s
• t3n – długi czas pozapłonu: ok. 20 s
• t4 – odstęp od potwierdzenia płomienia do zwolnienia „BV2”: ok. 20 s

Funkcje bezpieczeństwa i reakcje na błędy

• Zanik napięcia sieci: ponowny start
• Brak płomienia na końcu TSA: blokada (lockout)
• Zanik płomienia w czasie pracy: powtórzenie, następnie blokada na końcu TSA
• Blokada: po wystąpieniu blokady wyjścia (zawory paliwa, silnik palnika, podgrzewacz oleju, zapłon) są wyłączane natychmiast (< 1 s)
• Zachowanie po blokadzie: stan blokady jest podtrzymywany również przy zaniku zasilania
• Reset po blokadzie: możliwy po 60…90 s

Sygnalizacja i reset

• Przycisk resetu blokady: z wbudowaną lampką sygnalizacji blokady
• Zdalna sygnalizacja blokady: zacisk 10 („AL”) otrzymuje napięcie w stanie blokady
• Zdalny reset blokady: z użyciem ARK21A27 (akcesorium; dla wersji płytkowych)
• Długość przewodu zdalnego resetu (prowadzony oddzielnie): max. 20 m

Dane techniczne

• Pobór mocy: ok. 3 VA
• Zewnętrzny bezpiecznik główny: max. 10 A (szybki)
• Klasa bezpieczeństwa: I (automat z podstawą wtykową)
• Prąd wejściowy:
  • zacisk 1: max. 5 A (krótkotrwale 15 A przez max. 0,5 s)
  • zacisk 3: max. 5 A (bez prądu silnika palnika i podgrzewacza oleju)
• Dopuszczalne prądy obciążenia (cos φ ≥ 0,6):
  • zacisk 4: max. 1 A
  • zacisk 5: max. 1 A
  • zacisk 6: max. 2 A
  • zacisk 7: max. 0,1 A
  • zacisk 8: max. 5 A
  • zacisk 10: max. 1 A
• Warunki pracy: −20…+60 °C; wilgotność < 95% r.h.; wysokość instalacji max. 2000 m n.p.m.
• Warunki składowania: −20…+60 °C; wilgotność < 95% r.h.
• Warunki transportu: −50…+60 °C; wilgotność < 95% r.h.

Konstrukcja i montaż

• Budowa: automat palnikowy w wykonaniu wtykowym, do montażu na palniku, w szafie sterowniczej lub na panelu
• Obudowa: z tworzywa odpornego na udary, wysoką temperaturę i działanie płomienia (flame-retarding)
• Uwaga eksploatacyjna: niedopuszczalne są kondensacja, oblodzenie i wnikanie wody (utrata funkcji bezpieczeństwa)

Trwałość i utylizacja

• Projektowana trwałość: 250 000 cykli rozruchu palnika (w typowych warunkach grzewczych ok. 10 lat od daty produkcji)
• Utylizacja: urządzenie zawiera elementy elektryczne i elektroniczne – nie usuwać z odpadami komunalnymi

Podsumowanie

Siemens LOA26.171B27 to sprawdzony automat palnikowy do palników olejowych z nadmuchem (1- lub 2-stopniowych), z zasilaniem AC 220…240 V, wykrywaniem zaniżonego napięcia oraz zdalnym resetem blokady (przy zastosowaniu ARK21A27). Zdefiniowane czasy programu (m.in. t1 = 13 s, TSA = 10 s) i obsługa detektorów QRB... / QRC... zapewniają bezpieczny rozruch i niezawodny nadzór płomienia w aplikacjach z wydatkiem oleju < 30 kg/h.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej oraz kompatybilności elektromagnetycznej zgodnie z dokumentacją producenta.
• Urządzenie elektryczne do automatyki palników olejowych, przeznaczone wyłącznie do nadzoru, rozruchu i sterowania 1- lub 2-stopniowymi palnikami olejowymi z nadmuchem, w pracy przerywanej.
• Montaż, instalacja, uruchomienie, serwis i wszelkie czynności okablowania mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Nie otwierać, nie modyfikować i nie ingerować w urządzenie. Takie działania mogą spowodować utratę funkcji bezpieczeństwa oraz ryzyko porażenia prądem.
• Przed rozpoczęciem jakichkolwiek prac w obszarze podłączeń należy całkowicie odłączyć instalację od zasilania sieciowego poprzez rozłączenie wszystkich biegunów oraz zabezpieczyć ją przed przypadkowym ponownym załączeniem.
• Należy zapewnić ochronę przed porażeniem prądem przy zaciskach przyłączeniowych urządzenia. Stopień ochrony IP40 musi być zapewniony przez prawidłowy montaż.
• Urządzenie należy uziemić zgodnie z obowiązującymi przepisami. Samo uziemienie kotła nie jest wystarczające.
• Podłączenie elektryczne należy wykonać zgodnie z lokalnymi przepisami. Należy stosować właściwe wyłączniki, bezpieczniki i uziemienie; maksymalny bezpiecznik pierwotny: 10 A szybki.
• Należy bezwzględnie prawidłowo podłączyć przewód fazowy i neutralny do odpowiednich zacisków sterownika. Nieprawidłowe podłączenie może spowodować nieprawidłową pracę lub zagrożenie bezpieczeństwa.
• Nie wolno podawać zewnętrznego napięcia sieciowego na wyjścia sterownika palnika. Podczas testowania urządzeń wykonawczych sterownik nie może być podłączony.
• Przewody wysokiego napięcia zapłonowego należy prowadzić oddzielnie i możliwie najdalej od urządzenia oraz od innych przewodów.
• Przewód detektora płomienia należy prowadzić oddzielnie od innych przewodów oraz zgodnie z dopuszczalnymi długościami i wymaganiami producenta, aby uniknąć zakłóceń i utraty sygnału.
• Po każdym montażu, instalacji lub serwisie należy sprawdzić poprawność okablowania oraz wykonać kontrole bezpieczeństwa przewidziane przez producenta.
• Przycisk odblokowania / resetu blokady wolno naciskać wyłącznie ręcznie, bez użycia narzędzi i ostrych przedmiotów.
• Urządzenia, które zostały upuszczone lub narażone na silny wstrząs, nie wolno uruchamiać nawet wtedy, gdy nie wykazują widocznych uszkodzeń.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. W przeciwnym razie funkcje bezpieczeństwa nie są zapewnione i występuje ryzyko porażenia prądem.
• Produkt jest przeznaczony do pracy przy napięciu zasilania AC 220 V i częstotliwości 50...60 Hz, zgodnie z parametrami podanymi w dokumentacji technicznej.
• Po wystąpieniu blokady sterownik pozostaje zablokowany; reset może zostać wykonany dopiero po czasie wskazanym przez producenta.
• Adaptery serwisowe mogą być używane wyłącznie krótkotrwale, pod nadzorem i tylko przez wykwalifikowany personel.
• Projektowana trwałość urządzenia wynosi 250 000 cykli rozruchu palnika, co odpowiada około 10 latom typowej eksploatacji. Po osiągnięciu tego limitu urządzenie powinno zostać wymienione przez upoważniony personel.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.

Pliki do pobrania:
LOA26.171B27 Karta katalogowa
