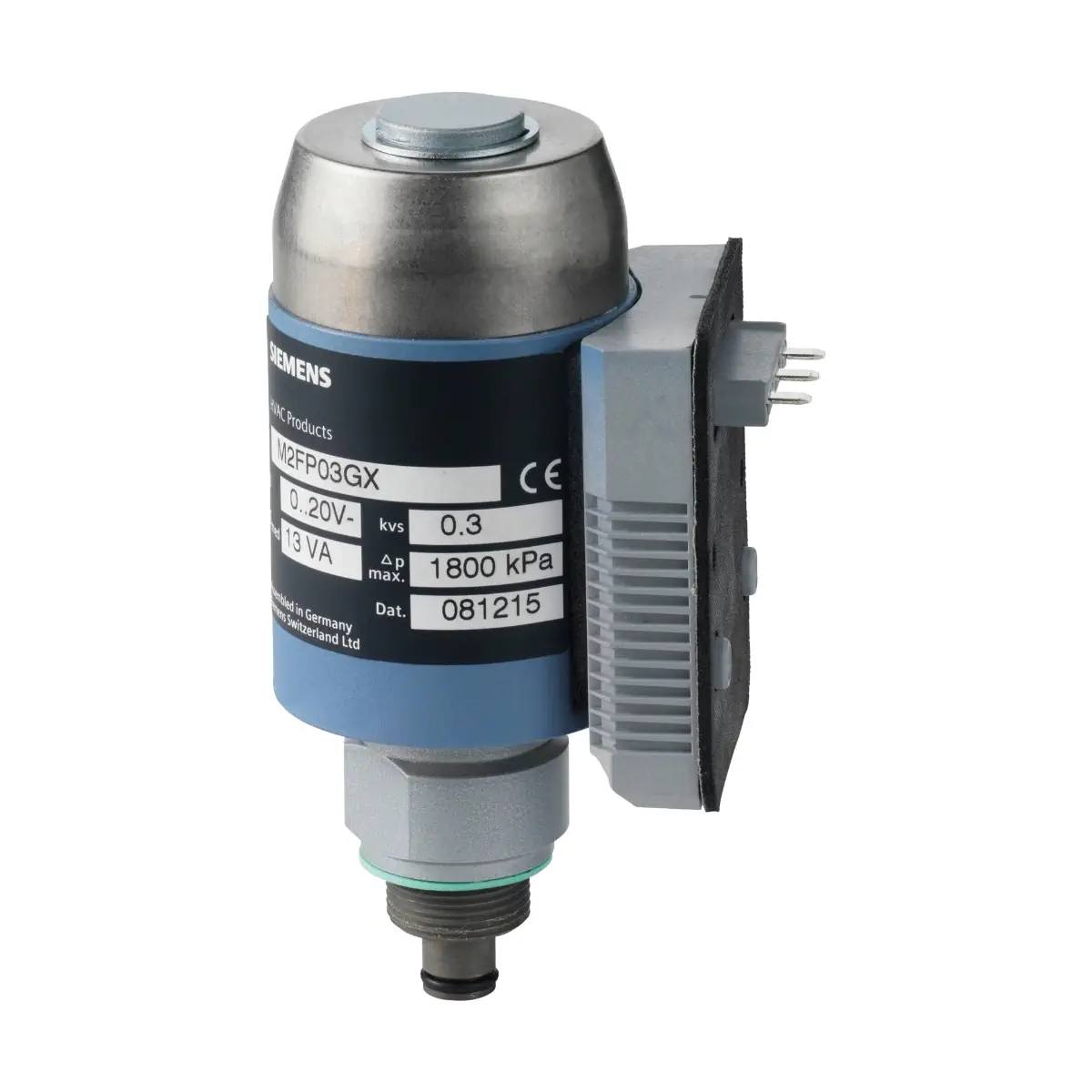

M2FP03GX Zawór przelotowy pilotowy z siłownikiem magnetycznym do regulacji zaworów głównych, PN32, kvs 0,3 [m3/h]

M2FP03GX to modulacyjny zawór pilotowy Siemens ACVATIX™ o ciśnieniu nominalnym PN 32, przeznaczony do sterowania zaworami głównymi 2…5” w układach chłodniczych. Zawór wykorzystuje siłownik magnetyczny i zapewnia bardzo szybkie pozycjonowanie (ok. 1 s) oraz wysoką rozdzielczość regulacji. Konstrukcja z pływającym rdzeniem pracującym wewnątrz układu ciśnieniowego eliminuje potrzebę zewnętrznego uszczelnienia trzpienia, dzięki czemu rozwiązanie jest hermetyczne, bez tarcia, wytrzymałe i bezobsługowe. Interfejs elektryczny realizowany jest przez obudowę zaciskową ZM.., którą należy zamówić osobno.

Najważniejsze cechy

• Producent: Siemens
• Model: M2FP03GX
• Typ: modulacyjny zawór pilotowy z siłownikiem magnetycznym (ACVATIX™)
• Ciśnienie nominalne: PN 32
• Bardzo krótki czas pozycjonowania: ok. 1 s
• Wysoka rozdzielczość regulacji
• Konstrukcja hermetyczna (bez zewnętrznego dławnika/uszcelnienia trzpienia)
• Praca bez tarcia (pływający element ruchomy w układzie ciśnieniowym)
• Interfejs elektryczny przez obudowę zaciskową ZM.. (zamawiana oddzielnie)
• Wytrzymały i bezobsługowy

Zastosowanie

M2FP03GX jest zaworem pilotowym do modulacyjnego sterowania zaworami głównymi 2…5”, stosowanym m.in. do regulacji pracy chillerów oraz do bezpośredniego sterowania przy niskich wartościach kvs. Przykładowe zastosowanie to montaż w zaworach wkręcanych, np. Danfoss PM.. (zawór główny).

• Media (dopuszczalne): czynniki chłodnicze (m.in. R22, R134a, R404A, R407C, R507) oraz amoniak R717
• Ograniczenie: nie nadaje się do zastosowań z mieszaninami gaz/ciecz

Funkcje i działanie

Sterowanie modulacyjne i szybka reakcja

• Sygnał sterujący jest przetwarzany w obudowie zaciskowej ZM.. na sygnał fazowy, który wytwarza pole magnetyczne w cewce.
• Jedyny element ruchomy (armatura) zmienia położenie zgodnie z oddziaływaniem pola magnetycznego, sprężyny przeciwnej i hydrauliki, przekazując ruch bezpośrednio na tarczę sterującą.
• Efektem są szybkie i dokładne korekty obciążenia przy zmianach sygnału.

Zachowanie przy zaniku zasilania

• Siła sprężyny automatycznie cofa trzpień po odłączeniu lub zaniku zasilania – tor sterujący zaworu zostaje zamknięty.

Dane techniczne

• kvs: 0,3 m³/h
• Maks. dopuszczalne ciśnienie robocze: 3,2 MPa (32 bar)
• Maks. różnica ciśnień (Δpmax) na torze sterującym 1 ⇓ 3: 1,8 MPa (18 bar)
• Charakterystyka zaworu: liniowa
• Przeciek przy Δp = 100 kPa (1 bar) na 1 ⇓ 3: ok. 0,25% kvs
• Tryb pracy: modulacyjny
• Temperatura medium: -40…100°C
• Pozycja beznapięciowa: trzpień cofnięty (tor sterujący zamknięty)
• Orientacja montażu: dowolna (zalecany montaż w pozycji pionowej)
• Stopień ochrony obudowy: IP54 (od montażu pionowego do poziomego)
• Materiał korpusu: stal
• Materiał gniazda / zaworu wewnętrznego: stal CrNi
• Masa: 1,64 kg (z opakowaniem)
• Przyłącze do zaworu głównego: gwint M24 x 1,5

Zasilanie i interfejs elektryczny

• Zasilanie: wyłącznie bardzo niskie napięcie (SELV, PELV)
• Napięcie pracy: AC 24 V (+15% / -10%), 50/60 Hz
• Typowy pobór mocy: 5 W
• Moc pozorna znamionowa (dobór transformatora): 13 VA
• Wymagany bezpiecznik: 1 A, zwłoczny
• Sygnał pozycjonujący: realizowany przez obudowę zaciskową ZM.. (zamawianą oddzielnie); możliwe są sygnały DC 0…10 V, DC 4…20 mA lub DC 0…20 V Phs (phase cut)

Montaż

• Zawór można montować w dowolnej orientacji, jednak preferowana jest pozycja pionowa.
• W celu ochrony przed zanieczyszczeniami zaleca się filtr siatkowy po stronie zasilania o oczku 0,1…0,2 mm.
• Montaż do zaworu głównego przez króciec wkręcany M24 x 1,5.
• Nie wkręcać zaworu w korpus przed zakończeniem prac spawalniczych lub lutowania.
• Osłony ochronnej na króćcu nie zdejmować do momentu bezpośrednio przed montażem (ochrona O-ringu oraz przed zabrudzeniami i opiłkami).

Serwis i eksploatacja

• Bezobsługowy: zawór pilotowy M2FP03GX nie wymaga konserwacji.
• Nienaprawialny: w przypadku uszkodzenia wymieniany jako kompletna jednostka.

Podsumowanie

Siemens M2FP03GX to hermetyczny, modulacyjny zawór pilotowy PN 32 do precyzyjnego sterowania zaworami głównymi 2…5” w aplikacjach chłodniczych. Bardzo szybkie pozycjonowanie, liniowa charakterystyka, wysoka odporność i konstrukcja eliminująca straty na uszczelnieniach czynią go niezawodnym elementem regulacyjnym do pracy z czynnikami chłodniczymi (w tym R717).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania zgodności UE i posiada oznaczenie CE zgodnie z dokumentacją producenta. Zgodność elektromagnetyczna i bezpieczeństwo elektryczne zgodnie z EN 60730-1 / EN 60730-x.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, podłączenie i uruchomienie wykonywać wyłącznie zgodnie z dokumentacją producenta oraz zaleceniami dotyczącymi współpracującego zaworu głównego.
• Urządzenie jest przeznaczone wyłącznie do zasilania napięciem bezpiecznym bardzo niskim SELV/PELV. Dopuszczalne napięcie robocze: AC 24 V (+15% / -10%), 50…60 Hz, zgodnie z dokumentacją producenta.
• Przed podłączaniem lub odłączaniem obudowy zaciskowej ZM.. zawsze wyłączyć zasilanie. Nieprzestrzeganie tego wymagania może spowodować uszkodzenie urządzenia lub instalacji.
• W przypadku stosowania obudowy zaciskowej ZM../A z sygnałem DC 0…20 V Phs (phase cut) nie wolno podłączać zasilania AC 24 V.
• Podłączenia elektryczne wykonywać zgodnie ze schematem producenta. Stosować wyłącznie przewody o przekroju zgodnym z dokumentacją: maks. 4 mm², min. 0,75 mm².
• Stosować wymagane zabezpieczenia elektryczne zgodnie z dokumentacją producenta: bezpiecznik 1 A zwłoczny; zewnętrzne zabezpieczenie linii zasilającej maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D zgodnie z EN 60898, albo źródło z ograniczeniem prądu do maks. 10 A.
• Urządzenie pracuje w układzie ciśnieniowym. Nie przekraczać dopuszczalnych parametrów pracy: ciśnienie robocze 3,2 MPa (32 bar), maksymalna różnica ciśnień 1,8 MPa (18 bar).
• Stosować wyłącznie z dopuszczonymi mediami: czynniki chłodnicze R22, R134a, R404A, R407C, R507 oraz amoniak R717. Produkt nie nadaje się do zastosowań z mieszaninami gaz/ciecz.
• Przestrzegać dopuszczalnej temperatury medium: od -40 do +100 °C.
• Przed montażem zakończyć wszelkie prace spawalnicze i lutownicze przy korpusie zaworu. Wkręcenie zaworu pilotowego przed zakończeniem tych prac może spowodować uszkodzenie produktu.
• W celu ochrony przed zanieczyszczeniami należy zamontować po stronie zasilania filtr siatkowy o wielkości oczek 0,1…0,2 mm.
• Aby zapobiec uszkodzeniu uszczelnienia O-ring i chronić zawór przed zabrudzeniem oraz opiłkami metalu, nasadkę ochronną na króćcu przyłączeniowym zdejmować dopiero bezpośrednio przed montażem.
• Produkt można montować w dowolnej pozycji, jednak producent zaleca montaż w pozycji pionowej. Stopień ochrony obudowy IP54 obowiązuje dla położenia od pionowego do poziomego zgodnie z EN 60529.
• Po zaniku zasilania trzpień zaworu cofa się samoczynnie, a droga sterująca zaworu zostaje zamknięta. Należy uwzględnić to zachowanie podczas montażu, uruchamiania i serwisu.
• Produkt jest bezobsługowy. Nie przewidziano naprawy elementu — w przypadku uszkodzenia należy wymienić cały zawór pilotowy.
• Przestrzegać dopuszczalnych warunków środowiskowych pracy: temperatura otoczenia od -40 do +50 °C, wilgotność względna 10…100%.
