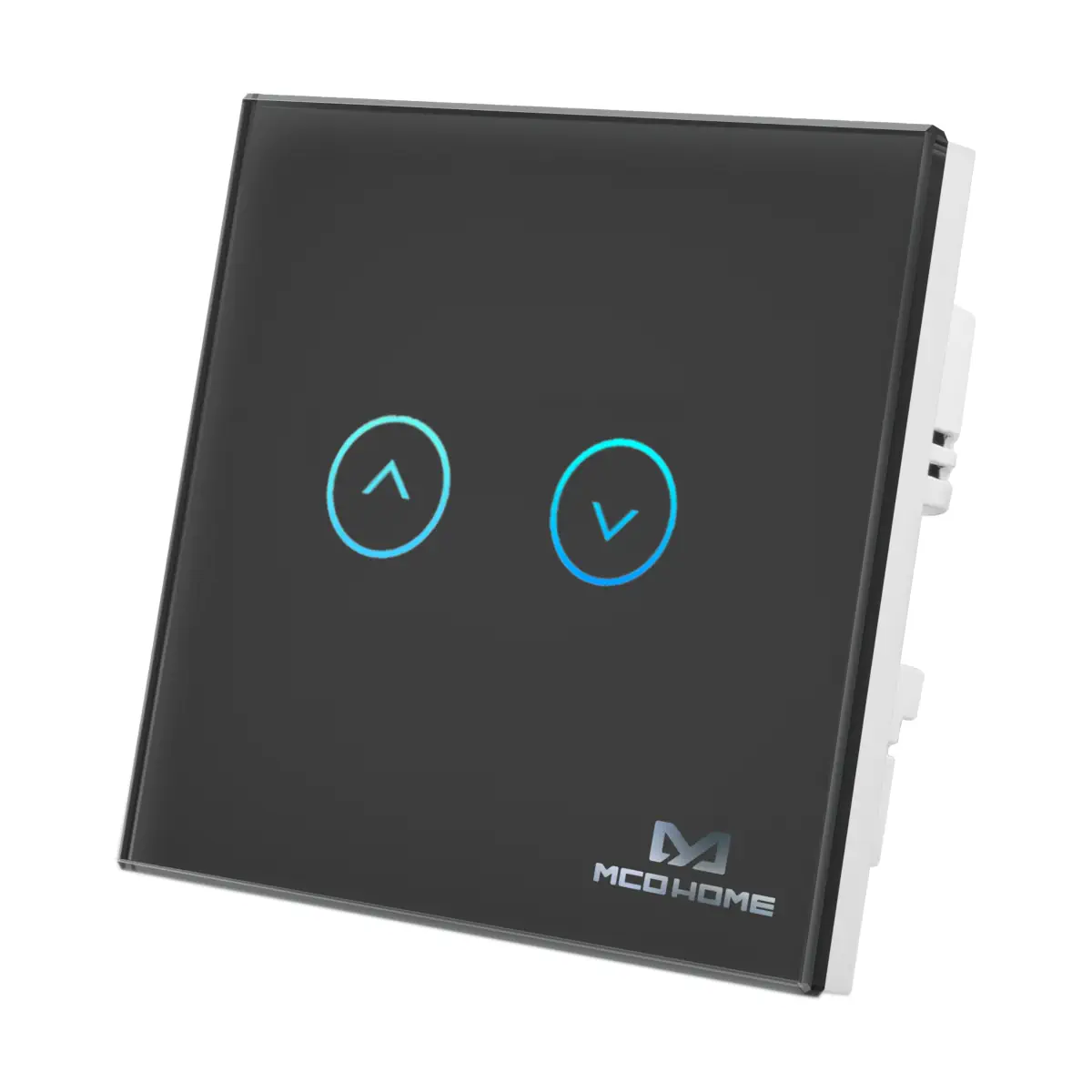

MH-C321_bk Inteligentny przełącznik ścienny przeznaczony do sterowania silnikami rolet, przyciski poziomo, czarny, puszka 86 mm

MH-C321_bk to naścienny panelowy przełącznik rolet (Shutter Panel Switch) z wbudowanym modułem Z-Wave Plus, przeznaczony do sterowania silnikiem AC (góra/dół) w instalacjach automatyki budynkowej. Urządzenie obsługuje m.in. Basic Command Class, Multilevel Command Class oraz Association Command Class i może pracować jako repeater w sieci Z-Wave. Produkt można dołączać i używać w sieciach Z-Wave z innymi urządzeniami certyfikowanymi Z-Wave innych producentów.

Najważniejsze cechy

• Model: MH-C321_bk
• Typ: przełącznik panelowy do rolet (Z-Wave Plus)
• Zasilanie: AC 85–260 V, 50/60 Hz
• Wyjście: 1 kanał, max 5,7 A
• Element wykonawczy: przekaźnik (Relay switch)
• Funkcja repeatersa: tak (praca jako repeater w sieci Z-Wave)
• Raportowanie energii: napięcie, prąd i moc (Meter Command Class)
• Z-Wave (Europa): 868,0 / 868,6 MHz, 869,7 / 870,0 MHz
• Maks. moc nadawania: +3 dBm
• Zabezpieczenie nadprądowe: wymagany zewnętrzny wyłącznik nadprądowy 10 A

Zastosowanie

MH-C321_bk służy do sterowania ruchem rolety/żaluzji/kurtyny z silnikiem AC w górę i w dół, lokalnie z poziomu panelu oraz zdalnie w systemie Z-Wave (po dołączeniu do kontrolera/bramki).

Sterowanie i obsługa

Obsługa ręczna (na panelu)

• Po włączeniu zasilania dotknij i puść przycisk UP lub DOWN – roleta zacznie się poruszać odpowiednio w górę lub w dół.
• Gdy roleta jedzie w górę, naciśnięcie UP zatrzymuje ruch.
• Gdy roleta jedzie w dół, naciśnięcie DOWN zatrzymuje ruch.

Kalibracja (na panelu)

• Ważne: przed kalibracją upewnij się, że roleta nie jest na dolnym limicie.
• W trakcie kalibracji dotknięcie przycisków spowoduje niepowodzenie kalibracji.
• Uruchomienie: naciśnij 4 razy UP (zielona dioda miga), następnie 4 razy DOWN (zielona dioda miga) – rozpocznie się kalibracja.

Ustawienie poziomu otwarcia/zamknięcia (po kalibracji)

Uwaga: aby ustawić poziomy, najpierw wykonaj kalibrację.

• Minimalny poziom zamknięcia (ruch w dół): upewnij się, że roleta nie jest na dolnym limicie, naciśnij 6 razy DOWN (roleta zacznie jechać w dół), a następnie naciśnij DOWN raz, aby zatrzymać w wybranym miejscu.
• Maksymalny poziom otwarcia (ruch w górę): upewnij się, że roleta nie jest na górnym limicie, naciśnij 6 razy UP (roleta zacznie jechać w górę), a następnie naciśnij UP raz, aby zatrzymać w wybranym miejscu.

Dołączanie/wykluczanie do sieci Z-Wave

• Po włączeniu zasilania, jeśli diody LED migną 4 razy, urządzenie nie jest w żadnej sieci Z-Wave.
• Włącz w kontrolerze tryb include/exclude, a następnie naciśnij i przytrzymaj 8 sekund lub wykonaj 3 kliknięcia przyciskiem UP albo DOWN, aby dodać/usunąć urządzenie.
• Po powodzeniu zielona dioda LED mignie 4 razy.

Monitorowanie energii

Na żądanie (z urządzeń/klas komend wspierających tę funkcję) panel raportuje napięcie, prąd oraz pobór mocy (Meter Command Class).

Grupy asocjacji

• Liczba grup asocjacji: 1 (AG1)

Parametry (konfiguracja)

• 1 – Watt Meter Report period (Size: 2): interwał raportowania mocy, jednostka 5 s (N*5 s), domyślnie 720
• 2 – KWH Meter Report period (Size: 2): interwał raportowania energii, jednostka 10 min (N*10 min), domyślnie 6
• 5 – Level Report Mode (Size: 1): 1 – raport poziomu docelowego (co 5 s na żądanie) i poziomu bieżącego po 5 s; 2 – raport co 10% zmiany poziomu podczas ruchu, domyślnie 2
• 7 – Demo trip (Size: 1): 1 – aktywacja tylko „demo trip”, domyślnie 0
• 8 – LED Backlight brightness level (Size: 1): 0 – LED wyłączone; 1–10 – jasność min–max, domyślnie 10
• 9 – Demo trip and calibration (Size: 1): 1 – aktywacja „demo trip” i kalibracji, domyślnie 0
• 10 – Auto calibration (Size: 1): 1 – aktywacja kalibracji, domyślnie 0
• 11 – Min level of the shutter close (Size: 1): minimalny poziom zamknięcia, domyślnie 0
• 12 – Max level of the shutter open (Size: 1): maksymalny poziom otwarcia, domyślnie 99

Obsługiwane klasy komend Z-Wave

• COMMAND_CLASS_ZWAVEPLUS_INFO
• COMMAND_CLASS_VERSION
• COMMAND_CLASS_POWERLEVEL
• COMMAND_CLASS_CONFIGURATION
• COMMAND_CLASS_ALARM
• COMMAND_CLASS_FIRMWARE_UPDATE_MD
• COMMAND_CLASS_ASSOCIATION
• COMMAND_CLASS_MANUFACTURER_SPECIFIC
• COMMAND_CLASS_SWITCH_BINARY
• COMMAND_CLASS_SCENE_ACTUATOR_CONF
• COMMAND_CLASS_METER
• COMMAND_CLASS_ASSOCIATION_GRP_INFO
• COMMAND_CLASS_DEVICE_RESET_LOCALLY
• COMMAND_CLASS_SWITCH_MULTILEVEL
• COMMAND_CLASS_SCENE_ACTIVATION
• COMMAND_CLASS_BASIC

Instalacja i okablowanie

• Montaż powinien wykonać wykwalifikowany elektryk.
• Przed instalacją odłącz zasilanie wyłącznikiem nadprądowym lub bezpiecznikiem.
• Zalecenia montażowe: montaż podtynkowy w certyfikowanej puszce instalacyjnej z tworzywa; minimalny rozmiar 86×86×60 mm, minimalna objętość 448 cm³.
• Przewody: wyłącznie miedziane.
• Długość odizolowania: 6–8 mm (standard strip length).
• Zaciski: L, N, NO, NC (zgodnie ze schematem podłączenia urządzenia).

Przywrócenie ustawień fabrycznych

• Naciśnij 10 razy przycisk UP lub DOWN albo wyklucz urządzenie z sieci Z-Wave, następnie odłącz zasilanie – ustawienia fabryczne zostaną przywrócone.

Podsumowanie

MH-C321_bk to panelowy sterownik rolet Z-Wave Plus z przekaźnikiem (1 kanał, max 5,7 A) i zasilaniem AC 85–260 V, zapewniający wygodne sterowanie góra/dół, kalibrację oraz raportowanie zużycia energii przez Meter Command Class. To praktyczny wybór do instalacji, w których liczy się lokalna obsługa na panelu oraz zdalna kontrola w ekosystemie Z-Wave.

Pliki do pobrania:
MH-C321_bk Karta katalogowa
