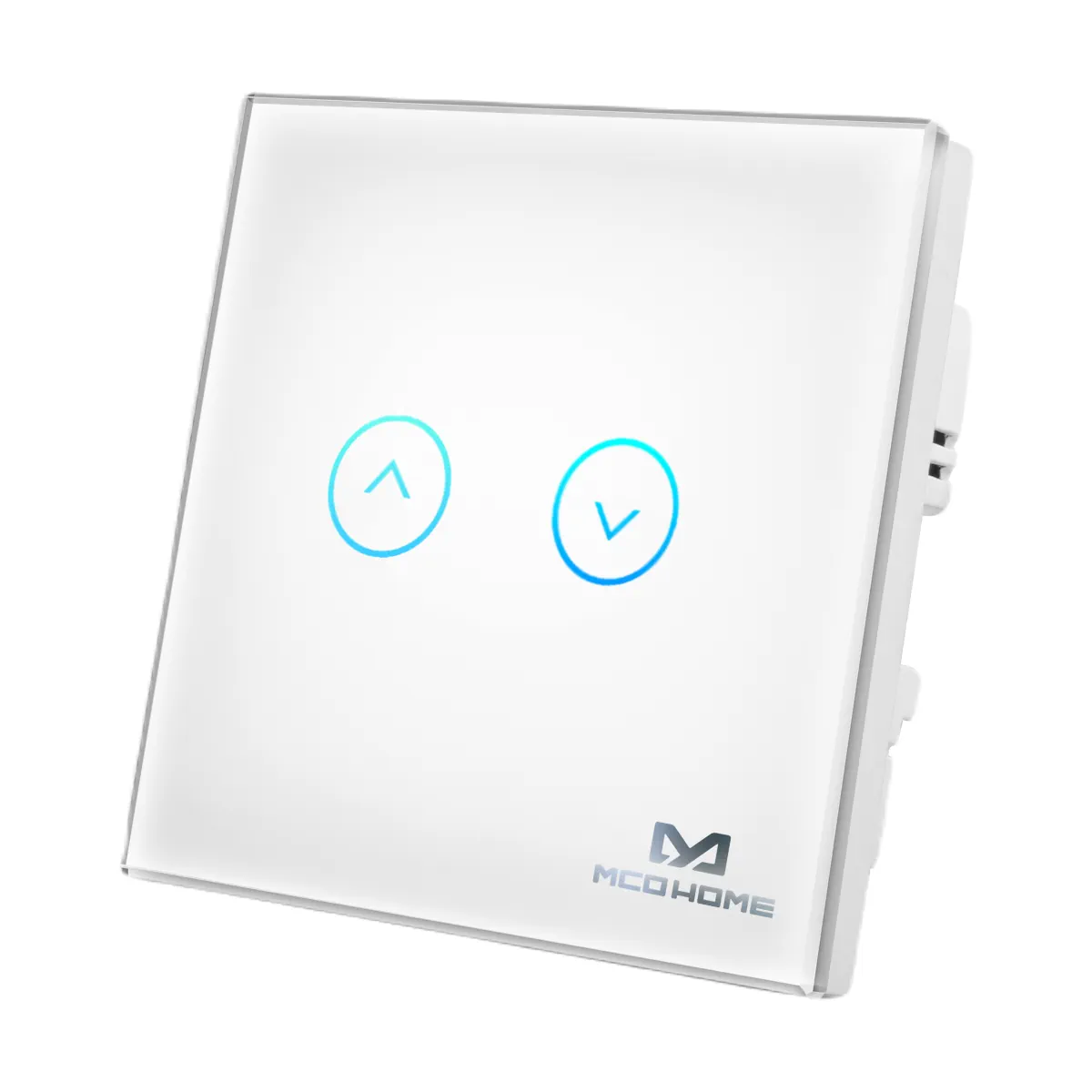

MH-C321_wh Inteligentny przełącznik ścienny przeznaczony do sterowania silnikami rolet, przyciski poziomo, biały, puszka 86 mm

MH-C321_wh to naścienny przełącznik roletowy (Shutter Panel Switch) z wbudowanym modułem Z-Wave Plus, przeznaczony do przewodowego sterowania roletą/żaluzją z silnikiem AC. Urządzenie obsługuje Basic Command Class, Multi Channel Command Class oraz Multi Channel Association Command Class, a także może pracować jako repeater w sieci Z‑Wave.

Najważniejsze cechy

• Model: MH-C321_wh
• Typ urządzenia: przełącznik/panel roletowy Z‑Wave Plus (sterowanie silnikiem AC)
• Zasilanie: AC 85–260 V, 50/60 Hz
• Wyjście: 1 × (max. 5,7 A)
• Element wykonawczy: przekaźnik (relay switch)
• Częstotliwość Z‑Wave: 868,0 / 868,6 / 869,2 / 870,0 MHz
• Maks. moc nadawcza: +3 dBm
• Ochrona nadprądowa: wymagany zewnętrzny wyłącznik nadprądowy 10 A
• Funkcja repeatera: tak (w sieci Z‑Wave)
• Pomiar energii: raportowanie napięcia, prądu i mocy (Meter Command Class)

Zastosowanie

MH-C321_wh służy do sterowania ruchem rolety/żaluzji (góra/dół/stop) poprzez przewodowe podłączenie silnika zasilanego prądem przemiennym. Dzięki Z‑Wave Plus umożliwia także sterowanie z poziomu kontrolera/bramki oraz integrację z automatyką domową.

Obsługa z panelu

Sterowanie ruchem

• Po naciśnięciu przycisku UP lub DOWN i zwolnieniu, roleta rozpoczyna ruch (w górę lub w dół).
• Gdy roleta porusza się, ponowne naciśnięcie UP lub DOWN zatrzymuje ruch.

Kalibracja (na panelu)

• Ważne: upewnij się, że roleta nie znajduje się w dolnym położeniu krańcowym przed rozpoczęciem kalibracji.
• W trakcie kalibracji dotknięcie przycisków powoduje niepowodzenie procesu.
• Aby uruchomić kalibrację: naciśnij 4 razy UP (zielona dioda miga), a następnie naciśnij 4 razy DOWN (zielona dioda miga) – kalibracja uruchomi się automatycznie.
• Przebieg opisany dla procesu: ruch w dół, zatrzymanie i zgaśnięcie LED, po 2 s (bez dotykania przycisków) miganie dwóch zielonych LED 4 razy (koniec „demo trip”), następnie przejazd do dolnego krańca i do górnego krańca, a na końcu miganie dwóch zielonych LED 4 razy (kalibracja zakończona powodzeniem).

Kalibracja z kontrolera (parametry)

• Parametr 07 ustawiony na 0x01: aktywacja demo trip (tylko).
• Parametr 09 ustawiony na 0x01: aktywacja demo trip + kalibracja.
• Parametr 0A ustawiony na 0x01: aktywacja kalibracji (tylko).

Ustawianie poziomu otwarcia/zamknięcia

Uwaga: aby ustawiać poziomy, należy wcześniej wykonać kalibrację.

• Minimalny poziom zamknięcia (ruch w dół): upewnij się, że roleta nie jest w dolnym krańcu. Naciśnij 6 razy DOWN (roleta zacznie zjeżdżać), a następnie naciśnij DOWN raz, aby zatrzymać w wybranym miejscu.
• Maksymalny poziom otwarcia (ruch w górę): upewnij się, że roleta nie jest w górnym krańcu. Naciśnij 6 razy UP (roleta zacznie jechać w górę), a następnie naciśnij UP raz, aby zatrzymać w wybranym miejscu.

Parametry Z‑Wave (konfiguracja)

• 1 – Watt Meter Report period (rozmiar 2): interwał raportowania mocy w jednostkach N×5 s; domyślnie: 720; zakres: 1–32767
• 2 – KWH Meter Report period (rozmiar 2): interwał raportowania energii w jednostkach N×10 min; domyślnie: 6; zakres: 1–32767
• 5 – Level Report Mode (rozmiar 1): 1) raport poziomu docelowego w 5 s po żądaniu z bramki, potem raport poziomu aktualnego po 5 s; 2) raport co 10% zmiany poziomu podczas ruchu; domyślnie: 2; wartości: 1–2
• 7 – Demo trip (rozmiar 1): aktywacja demo trip (tylko); domyślnie: 0; wartości: 0–1
• 8 – LED Backlit brightness level (rozmiar 1): 0 = LED wyłączone, 1–10 = poziom jasności; domyślnie: 10; wartości: 0–10
• 9 – Demo trip and calibration (rozmiar 1): aktywacja demo trip i kalibracji; domyślnie: 0; wartości: 0–1
• 10 – Auto calibration (rozmiar 1): aktywacja kalibracji; domyślnie: 0; wartości: 0–1
• 11 – Min level of the shutter close (rozmiar 1): minimalny poziom zamknięcia; domyślnie: 0; wartości: 0–98
• 12 – Max level of the shutter open (rozmiar 1): maksymalny poziom otwarcia; domyślnie: 99; wartości: 1–99

Grupy asocjacji

• Association Group: AG1
• Maks. liczba węzłów: 1

Wspierane klasy poleceń Z‑Wave

• COMMAND_CLASS_ZWAVEPLUS_INFO
• COMMAND_CLASS_VERSION
• COMMAND_CLASS_POWERLEVEL
• COMMAND_CLASS_CONFIGURATION
• COMMAND_CLASS_ALARM
• COMMAND_CLASS_FIRMWARE_UPDATE_MD
• COMMAND_CLASS_ASSOCIATION
• COMMAND_CLASS_MANUFACTURER_SPECIFIC
• COMMAND_CLASS_SWITCH_BINARY
• COMMAND_CLASS_SWITCH_MULTILEVEL
• COMMAND_CLASS_SCENE_ACTUATOR_CONF
• COMMAND_CLASS_METER
• COMMAND_CLASS_BASIC
• COMMAND_CLASS_ASSOCIATION_GRP_INFO
• COMMAND_CLASS_DEVICE_RESET_LOCALLY
• COMMAND_CLASS_SCENE_ACTIVATION

Podłączenie i montaż

Okablowanie

• Zaciski: L, N, NO, NC
• Długość odizolowania przewodu: 6–8 mm
• Przewodniki: wyłącznie miedziane

Montaż podtynkowy

• Montaż w certyfikowanej (EU/ETL/UL) puszce instalacyjnej z tworzywa.
• Minimalny rozmiar puszki: 86 × 86 × 60 mm
• Minimalna objętość puszki: 448 cm³

Bezpieczeństwo (najważniejsze zalecenia)

• Przeczytaj instrukcje przed uruchomieniem urządzenia.
• Produkt do użytku wewnętrznego – nie używaj na zewnątrz.
• Nie wystawiaj urządzenia na działanie wilgoci, wody ani innych cieczy.
• Nie demontuj, nie naprawiaj i nie modyfikuj urządzenia samodzielnie.
• Instalację powinien wykonać wykwalifikowany elektryk zgodnie z zasadami bezpieczeństwa.
• Przed instalacją odłącz zasilanie wyłącznikiem nadprądowym lub bezpiecznikiem.
• Uwaga: przed serwisem może być wymagany więcej niż jeden rozłącznik, aby całkowicie odłączyć urządzenie od zasilania.

Reset do ustawień fabrycznych

• Naciśnij 10 razy przycisk UP lub DOWN lub wyklucz urządzenie z sieci Z‑Wave, następnie odłącz zasilanie – ustawienia fabryczne zostaną przywrócone.

Podsumowanie

MH-C321_wh to podtynkowy panel roletowy z Z‑Wave Plus, który łączy lokalne sterowanie (UP/DOWN/STOP) z integracją w systemie smart home. Obsługa kalibracji, możliwość konfiguracji raportowania, regulacja podświetlenia LED oraz monitoring zużycia energii (Meter Command Class) sprawiają, że jest to praktyczne rozwiązanie do automatyzacji rolet z silnikiem AC.
