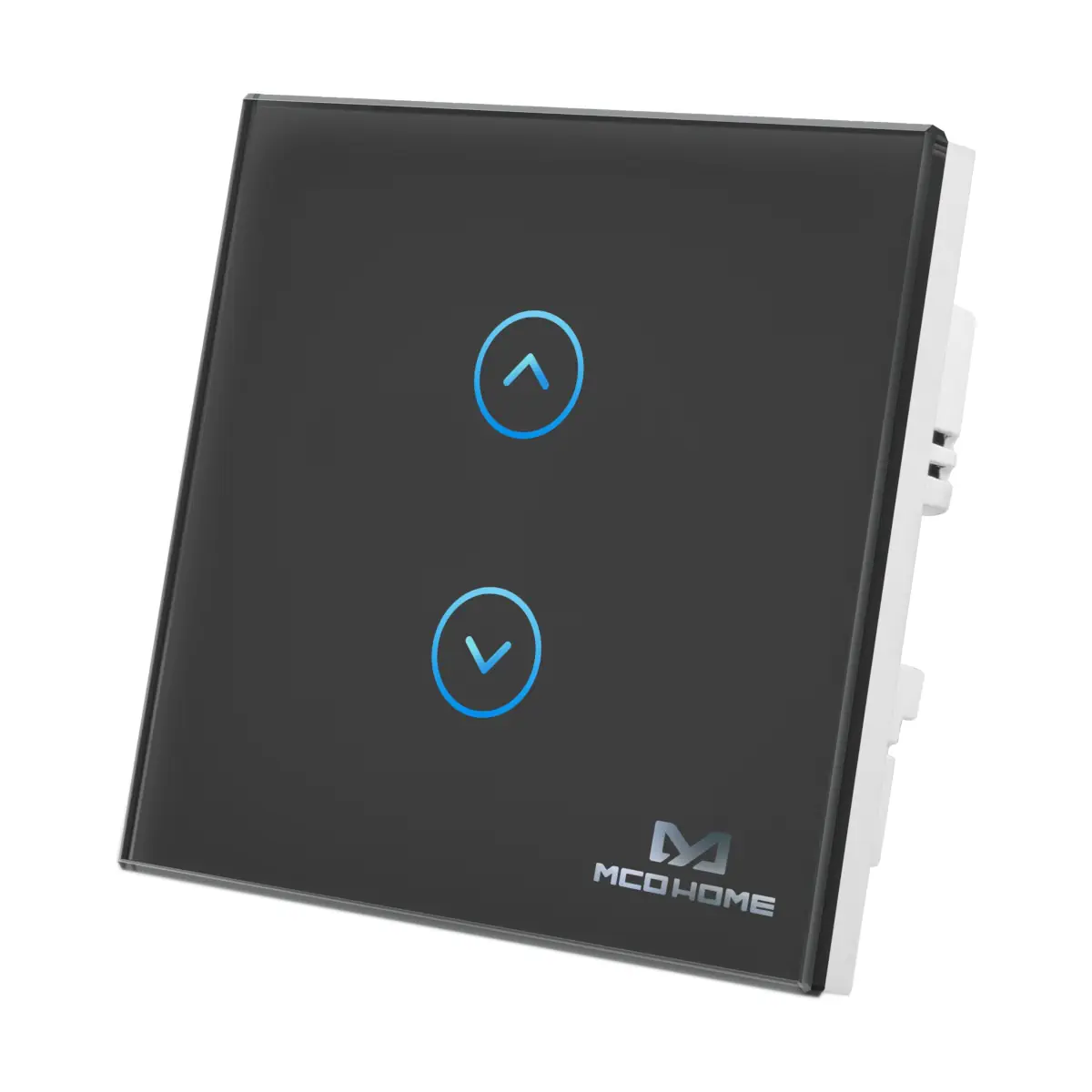

MH-C421_bk Inteligentny przełącznik ścienny przeznaczony do sterowania silnikami rolet, przyciski pionowo, czarny, puszka 60 mm

MH-C421_bk to podtynkowy panelowy przełącznik rolet (Shutter Panel Switch) z wbudowanym modułem Z-Wave Plus, przeznaczony do przewodowego sterowania roletą/żaluzją z silnikiem AC (z wyłącznikami krańcowymi). Urządzenie obsługuje m.in. Basic Command Class, Multi Channel Command Class oraz Multi Channel Association Command Class, a także może pracować jako repeater w sieci Z-Wave.

Najważniejsze cechy

• Producent: MCOHome
• Model: MH-C421_bk
• Typ: panelowy przełącznik rolet / żaluzji (Z-Wave Plus)
• Zasilanie: AC 85…260 V, 50/60 Hz
• Wyjście: 1 × max 1,2 A
• Częstotliwość Z-Wave (Europa): 868,0–868,6 MHz oraz 869,7–870,0 MHz
• Maks. moc nadawcza: +3 dBm
• Ochrona nadprądowa: wymagany zewnętrzny wyłącznik nadprądowy 10 A
• Pomiar energii: raportowanie napięcia, prądu i mocy (Meter Command Class)
• Regulacja podświetlenia LED: poziom 0–10 (0 = wyłączone)
• Kalibracja: dostępny „demo trip” oraz automatyczna kalibracja
• Praca w sieci Z-Wave: możliwość pracy jako repeater

Zastosowanie

MH-C421_bk służy do sterowania roletą/żaluzją zasilaną z sieci AC. Panel umożliwia lokalne sterowanie ruchem góra/dół oraz integrację z systemem Z-Wave (włączanie do sieci, sterowanie i raportowanie).

Funkcje i działanie

Sterowanie lokalne

• Dotknij przycisku UP lub DOWN, aby rozpocząć ruch.
• Podczas ruchu w górę dotknięcie UP zatrzymuje roletę.
• Podczas ruchu w dół dotknięcie DOWN zatrzymuje roletę.

Włączanie/wyłączanie z sieci Z-Wave (Include/Exclude)

• Ustaw kontroler w tryb Include/Exclude.
• Na panelu naciśnij i przytrzymaj 8 s lub wykonaj 3 kliknięcia przyciskiem UP albo DOWN, aby dodać/usunąć urządzenie.

Kalibracja (z poziomu panelu)

• Przed kalibracją upewnij się, że roleta nie znajduje się na dolnym ograniczeniu.
• W czasie kalibracji dotknięcie dowolnego przycisku przerywa proces.
• Procedura uruchamiana jest sekwencją: 4× UP, następnie 4× DOWN (kalibracja startuje automatycznie).

Ustawienie poziomu krańcowego otwarcia/zamknięcia (po kalibracji)

Uwaga: aby ustawić poziomy, należy wcześniej wykonać kalibrację.

• Minimalny poziom zamknięcia (dół): naciśnij 6× DOWN, roleta zacznie zjeżdżać; naciśnij DOWN raz, aby zatrzymać w wybranym miejscu.
• Maksymalny poziom otwarcia (góra): naciśnij 6× UP, roleta zacznie jechać w górę; naciśnij UP raz, aby zatrzymać w wybranym miejscu.

Parametry (Z-Wave)

• 1 – Watt Meter Report period (2B): raportowanie co N×5 s, domyślnie 720
• 2 – KWH Meter Report period (2B): raportowanie co N×10 min, domyślnie 6
• 5 – Level Report Mode (1B): tryb raportowania poziomu, domyślnie 2 (wartości: 1–2)
• 7 – Demo trip (1B): aktywacja „demo trip”, domyślnie 0 (0/1)
• 8 – LED Backlit brightness level (1B): 0–10, domyślnie 10
• 9 – Demo trip and calibration (1B): demo + kalibracja, domyślnie 0 (0/1)
• 10 – Auto calibration (1B): kalibracja, domyślnie 0 (0/1)
• 11 – Min level of the shutter close (1B): min poziom zamknięcia, domyślnie 0
• 12 – Max level of the shutter open (1B): max poziom otwarcia, domyślnie 99
• 255 – Factory setting (1B): przywrócenie ustawień (wartość 85), domyślnie 0

Montaż i okablowanie

• Montaż: wyłącznie do użytku wewnętrznego (indoor use only).
• Instalacja: zalecana instalacja przez wykwalifikowanego elektryka; przed montażem odłącz zasilanie wyłącznikiem lub bezpiecznikiem.
• Puszka podtynkowa: tylko certyfikowana plastikowa puszka (UL/ETL); minimalny rozmiar 65×65×45 mm, minimalna objętość 190 cm³.
• Przewody: wyłącznie przewody miedziane; standardowa długość odizolowania 6–8 mm.
• Zaciski: N, N, L, L, NO, NC.

Reset do ustawień fabrycznych

• Naciśnij 10 razy przycisk UP lub DOWN (lub wyklucz urządzenie z sieci Z-Wave), a następnie odłącz zasilanie – ustawienia fabryczne zostaną przywrócone.

Podsumowanie

MH-C421_bk to podtynkowy panel roletowy Z-Wave Plus do sterowania silnikiem AC, który łączy lokalną obsługę góra/dół z funkcjami automatyki (raportowanie energii, konfiguracja parametrów, kalibracja i praca jako repeater). Dzięki szerokiemu zakresowi zasilania AC 85…260 V oraz możliwości ustawienia poziomów krańcowych sprawdzi się w instalacjach inteligentnego domu opartych o Z-Wave.

Pliki do pobrania:
MH-C421_bk Karta katalogowa
