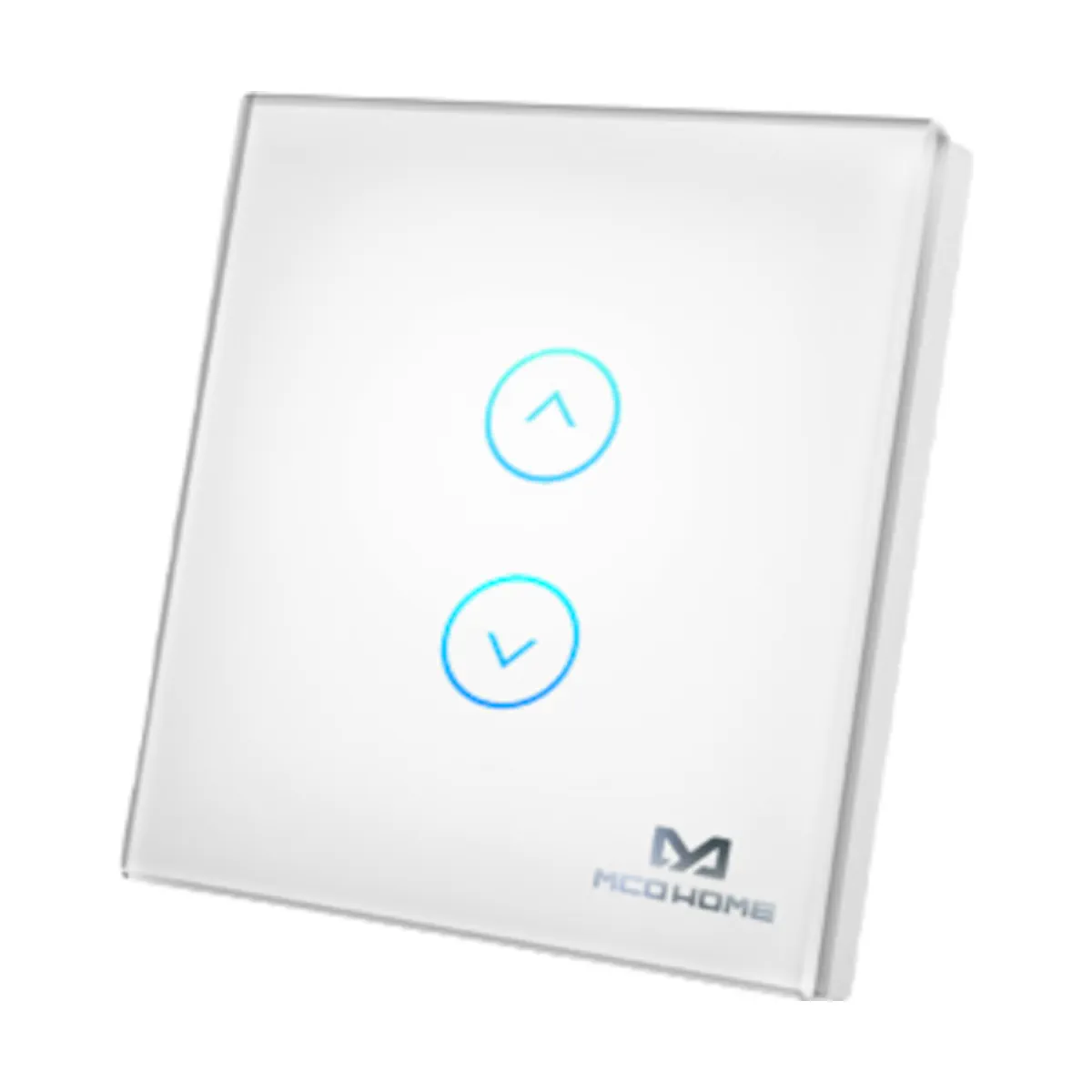

MH-C421_wh Inteligentny przełącznik ścienny przeznaczony do sterowania silnikami rolet, przyciski pionowo, biały, puszka 60 mm

MH-C421_wh to panelowy przełącznik rolet z wbudowanym modułem Z-Wave Plus, przeznaczony do przewodowego sterowania roletą/żaluzją z silnikiem AC (z krańcówkami/limitem). Urządzenie umożliwia lokalną obsługę przyciskami UP i DOWN, a także zdalne sterowanie i integrację w sieci Z-Wave. Może również pracować jako repeater w sieci Z-Wave.

Najważniejsze cechy

• Model: MH-C421_wh
• Typ: ścienny panel do sterowania roletą (silnik AC z limitem)
• Komunikacja: Z-Wave Plus
• Funkcje Z-Wave: obsługa Basic Command Class, Multi Channel Command Class oraz Multi Channel Association Command Class
• Praca w sieci: możliwość działania jako repeater Z-Wave
• Lokalna obsługa: przyciski UP/DOWN (ruch góra/dół oraz zatrzymanie)
• Monitorowanie zużycia energii: raportowanie napięcia, prądu i mocy (Meter Command Class) na żądanie kontrolera

Zastosowanie

MH-C421_wh służy do sterowania roletami/żaluzjami z silnikiem zasilanym prądem przemiennym (AC) w instalacjach wewnętrznych. Panel może zostać włączony do dowolnej sieci Z-Wave i współpracować z innymi urządzeniami Z-Wave certified różnych producentów.

Sterowanie i obsługa

Ręczna obsługa (z panelu)

• Naciśnij i puść UP lub DOWN, aby rozpocząć ruch rolety w górę lub w dół.
• Podczas ruchu naciśnij ponownie odpowiedni przycisk (UP lub DOWN), aby zatrzymać roletę.

Dodawanie/usuwanie z sieci Z-Wave (Inclusion/Exclusion)

• Po włączeniu zasilania: 4 mignięcia LED oznaczają, że urządzenie nie jest dodane do sieci Z-Wave; jeżeli LED świeci na pomarańczowo, urządzenie jest już w sieci.
• W trybie dodawania/usuwania uruchomionym w kontrolerze: naciśnij UP lub DOWN (zgodnie z instrukcją: przytrzymaj ok. 8 s lub wykonaj 3 kliknięcia), aby dodać/usunąć urządzenie.
• Po powodzeniu operacji zielona dioda miga 4 razy.

Kalibracja i ustawienia krańcowe

Panel obsługuje procedury kalibracji oraz ustawianie minimalnego/maksymalnego poziomu otwarcia/zamknięcia rolety. Podczas kalibracji dotknięcie przycisków przerywa proces bez zapisu.

Kalibracja (z panelu – procedura automatyczna)

• Upewnij się, że roleta nie znajduje się na dolnym limicie przed rozpoczęciem kalibracji.
• Uruchom sekwencję z panelu zgodnie z instrukcją: naciśnij 4 razy UP, a następnie 4 razy DOWN (sygnalizacja mignięciami zielonej diody).
• Urządzenie wykonuje automatyczny przejazd kalibracyjny (ruch dół/góra/dół oraz ustawienie pozycji pośredniej); po powodzeniu zielona dioda miga 4 razy.

Ustawienie minimalnego poziomu zamknięcia i maksymalnego poziomu otwarcia (z panelu)

• Minimalny poziom zamknięcia (ruch w dół): upewnij się, że roleta nie jest na dolnym limicie, naciśnij 6 razy DOWN, roleta zacznie zjeżdżać; naciśnij DOWN raz, aby zatrzymać na wybranej pozycji. Od tego momentu roleta zatrzyma się w tym miejscu przy zamykaniu.
• Maksymalny poziom otwarcia (ruch w górę): upewnij się, że roleta nie jest na górnym limicie, naciśnij 6 razy UP, roleta zacznie jechać w górę; naciśnij UP raz, aby zatrzymać na wybranej pozycji. Od tego momentu roleta zatrzyma się w tym miejscu przy otwieraniu.

Dane techniczne

• Zasilanie: AC 85…260 V, 50/60 Hz
• Wyjście: 1 × max 1,7 A
• Częstotliwość Z-Wave (Europa): 868,0–868,6 MHz oraz 869,7–870,0 MHz
• Maksymalna moc nadawania: +3 dBm
• Zabezpieczenie nadprądowe: wymagany zewnętrzny wyłącznik nadprądowy 10 A

Montaż i bezpieczeństwo

• Tylko do użytku wewnętrznego (indoor use only).
• Nie narażać na wilgoć/wodę i nie umieszczać cieczy na urządzeniu.
• Nie demontować ani nie modyfikować urządzenia.
• Montaż podtynkowy: wyłącznie w plastikowej puszce z certyfikatem UL/ETL; minimalny rozmiar puszki: 65×65×45 mm (min. objętość 190 cm³).
• Przewody: wyłącznie miedziane; zalecana długość odizolowania: 6–8 mm.
• Instalację należy wykonać przy odłączonym zasilaniu; montaż zalecany dla wykwalifikowanego elektryka.

Parametry (wybrane ustawienia)

• 1 – Watt Meter Report period (Size 2): raportowanie zużycia mocy co N×5 s; domyślnie 720 (zakres 1…32767)
• 2 – KWH Meter Report period (Size 2): raportowanie energii co N×10 min; domyślnie 6 (zakres 1…32767)
• 5 – Level Report Mode (Size 1): tryb raportowania poziomu; domyślnie 2 (1…2)
• 8 – LED Backlit brightness level (Size 1): podświetlenie LED; 0 = wyłączone, 1–10 = poziom jasności; domyślnie 10 (0…10)
• 10 – Auto calibration (Size 1): automatyczna kalibracja; domyślnie 0 (0…1)
• 11 – Min level of the shutter close (Size 1): minimalny poziom zamknięcia; domyślnie 0 (0…98)
• 12 – Max level of the shutter open (Size 1): maksymalny poziom otwarcia; domyślnie 99 (1…99)
• 255 – Factory setting (Size 1): przywracanie ustawień fabrycznych; wartość 85; domyślnie 0 (0 / 85)

Podsumowanie

MH-C421_wh to panelowy przełącznik rolet z Z-Wave Plus do sterowania silnikiem AC, zapewniający wygodną obsługę lokalną (UP/DOWN), integrację z automatyką Z-Wave, możliwość pracy jako repeater oraz funkcje raportowania zużycia energii (Meter). Dzięki procedurom kalibracji i ustawieniom poziomów krańcowych panel można dopasować do konkretnej rolety i sposobu jej pracy.

Pliki do pobrania:
MH-C421_wh Karta katalogowa
