MH-DA221 Inteligentny ściemniacz 0-10V, do zabudowy

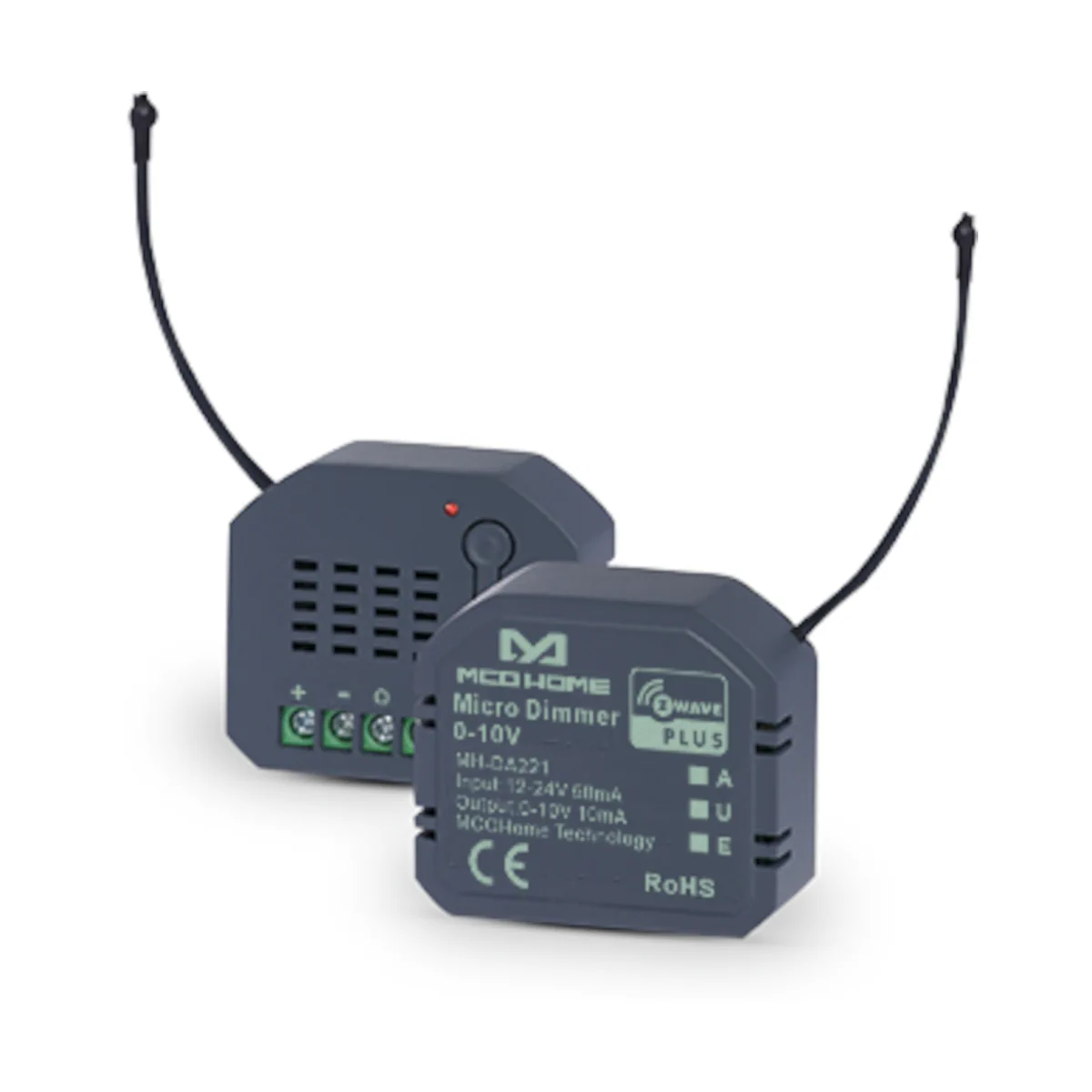

MH-DA221 to kompaktowy moduł ściemniacza 0–10 V z komunikacją Z-Wave Plus, przeznaczony do montażu podtynkowego. Urządzenie posiada standardowe wyjście analogowe 0–10 VDC oraz wielofunkcyjne wejście, dzięki czemu może współpracować z klasycznym przyciskiem/łącznikiem (sterowanie lokalne) oraz z kontrolerem Z-Wave (sterowanie zdalne). Moduł może zostać dołączony i obsługiwany w dowolnej sieci Z-Wave z innymi certyfikowanymi urządzeniami.

Najważniejsze cechy

• Model: MH-DA221
• Typ: moduł ściemniacza (analogowe wyjście 0–10 VDC) z Z-Wave Plus
• Zasilanie: 12–24 VDC
• Wyjście: analogowe 0–10 VDC
• Maks. napięcie sterujące (sourcing): 0–11 VDC
• Pobór prądu: max. 100 mA
• Pobór mocy: 0,5 W
• Dokładność: ±3% FS
• Temperatura pracy: -10…+50°C
• Maks. moc nadawcza: +3 dBm
• Wymiary: 44 × 39 × 17 mm (L × W × H)

Zastosowanie

MH-DA221 jest przeznaczony do sterowania urządzeniami/układami, które przyjmują sygnał 0–10 V oraz do integracji z systemem automatyki opartym o Z-Wave. Wejście modułu może współpracować z następującymi typami elementów (wg specyfikacji urządzenia):

• przycisk monostabilny (push-button / momentary),
• łącznik bistabilny ON/OFF (toggle switch),
• potencjometr,
• czujnik temperatury 0–10 V,
• czujnik natężenia oświetlenia 0–10 V,
• czujnik ogólnego przeznaczenia 0–10 V.

Funkcje i działanie

Dołączanie/wykluczanie z sieci Z-Wave

• Ustaw kontroler w tryb Add/Remove (dodawanie/usuwanie).
• Naciśnij 3 razy w krótkim odstępie czasu przycisk chwilowy na urządzeniu lub podłączony przycisk zewnętrzny (S1).
• Po powodzeniu urządzenie wysyła „learning frame”, a dioda LED miga do zakończenia procesu.

Sterowanie włącz/wyłącz i ściemnianie

Urządzeniem można sterować na dwa sposoby:

• lokalnie: przełączając (naciskając) zewnętrzny przycisk/łącznik,
• zdalnie: wysyłając komendy z kontrolera (obsługiwane klasy komend obejmują m.in. Switch Multilevel).

Funkcje scen

• Urządzenie wspiera Scene Activation CC oraz Scene Actuator Conf CC.
• Obsługuje do 50 Scene ID.

Podłączenie elektryczne (zaciski)

Długość odizolowania przewodu: 6–7 mm

• V+ / +: 12–24 VDC
• V- / -: GND
• AO: Analog Output 0–10 VDC
• IN: wejście dla przycisku/łącznika/potencjometru lub sygnału 0–10 V
• S: przycisk serwisowy (dodawanie/usuwanie z sieci Z-Wave)

Parametry Z-Wave (konfiguracja)

• Parametr 1: przywracanie ustawień domyślnych po usunięciu z gatewaya (0: nie, 1: tak; domyślnie 1)
• Parametr 2: typ zewnętrznego łącznika/wejścia (0: push-button, 1/2: toggle, 3: potencjometr (100KΩ), 4: wejście 0–10 V; domyślnie 0)
• Parametr 3: minimalny poziom jasności (1–98; domyślnie 1)
• Parametr 4: maksymalny poziom jasności (2–99; domyślnie 99)
• Parametr 5: czas pojedynczego kroku ściemniania (manual) (1–255; domyślnie 3)
• Parametr 6: rozmiar pojedynczego kroku ściemniania (manual) (1–99; domyślnie 1)
• Parametr 7: czas pojedynczego kroku ściemniania (auto) (1–255; domyślnie 3)
• Parametr 8: rozmiar pojedynczego kroku ściemniania (auto) (1–99; domyślnie 1)
• Parametr 9: wartość ściemniania (0: jak ostatnio, 1–99: wartość; domyślnie 0)
• Parametr 10: raportowanie w trakcie ściemniania (0: wyłączone, 1–255: raport raz na 0,1 × wartość; domyślnie 0)
• Parametr 11: krok ściemniania dla wejścia 0–10 V (1–100 = 0,1 V; domyślnie 3)
• Parametr 255: ustawienia fabryczne (85: przywróć; domyślnie 0; możliwe: 0, 85)

Przywracanie ustawień fabrycznych

• Przez kontroler/gateway: ustaw parametr 255 na 85.
• Ręcznie: naciśnij przycisk S 20 razy w krótkim odstępie czasu.

Grupy asocjacji

• Liczba grup: 2 (AG)
• AG 1: maks. 1 node ID; raportowanie SWITCH_MULTILEVEL_REPORT (m.in. po operacjach przyciskiem S, przyciskiem zewnętrznym oraz po zakończeniu ściemniania zleconego przez gateway); dodatkowo informacja DEVICE_RESET_LOCALLY_NOTIFICATION po przywróceniu ustawień fabrycznych
• AG 2: maks. 5 node ID; sterowanie SWITCH_MULTILEVEL_SET (m.in. po krótkim/długim naciśnięciu przycisku S lub przycisku zewnętrznego oraz po zakończeniu ściemniania zleconego przez gateway)

Obsługiwane klasy komend Z-Wave

(support S2 unauthenticated level)

• COMMAND_CLASS_CONFIGURATION
• COMMAND_CLASS_SCENE_ACTUATOR_CONF
• COMMAND_CLASS_SCENE_ACTIVATION
• COMMAND_CLASS_ASSOCIATION
• COMMAND_CLASS_SWITCH_MULTILEVEL
• COMMAND_CLASS_ASSOCIATION_GRP_INFO
• COMMAND_CLASS_VERSION
• COMMAND_CLASS_MANUFACTURER_SPECIFIC
• COMMAND_CLASS_DEVICE_RESET_LOCALLY
• COMMAND_CLASS_POWERLEVEL
• COMMAND_CLASS_FIRMWARE_UPDATE_MD_V5

(not support S2)

• COMMAND_CLASS_TRANSPORT_SERVICE_V2
• COMMAND_CLASS_SECURITY_2
• COMMAND_CLASS_SUPERVISION
• COMMAND_CLASS_ZWAVEPLUS_INFO

Dane radiowe

• Częstotliwość Z-Wave: zależna od regionu; dla Europy: 868,0–868,6 MHz oraz 869,7–870,0 MHz
• Maks. moc nadawcza: +3 dBm

Montaż i ważne informacje bezpieczeństwa

• Tylko do użytku wewnętrznego (nie stosować na zewnątrz).
• Montaż podtynkowy wyłącznie w certyfikowanej plastikowej puszce (UL/ETL/CE); minimalny rozmiar 65 × 65 × 42 mm, minimalna objętość 180 cm³.
• Wyłącznie przewody miedziane.
• Przed instalacją odłącz zasilanie bezpiecznikiem/wyłącznikiem.
• Urządzenie nie powinno być używane w połączeniu ze ściemniaczem ściennym sterującym gniazdem (receptacle).
• Instalację powinien wykonać wykwalifikowany elektryk.

Podsumowanie

MH-DA221 to podtynkowy moduł Z-Wave Plus z wyjściem 0–10 VDC i wielofunkcyjnym wejściem (przycisk/łącznik/potencjometr lub sygnał 0–10 V). Dzięki zasilaniu 12–24 VDC, obsłudze scen oraz konfiguracji parametrów Z-Wave sprawdzi się jako uniwersalny element sterowania (lokalnie i zdalnie) w instalacjach wymagających analogowego sygnału 0–10 V.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE; producent deklaruje zgodność z wymaganiami dyrektywy 2014/53/UE.
• Nie wyrzucać z odpadami komunalnymi. Zużyte urządzenie należy przekazać do wyznaczonego punktu zbiórki zgodnie z przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Przed uruchomieniem i montażem należy przeczytać całą instrukcję oraz zachować dokumentację do przyszłego użytku.
• Montaż powinien wykonywać wyłącznie wykwalifikowany elektryk posiadający znajomość schematów okablowania oraz zasad bezpieczeństwa elektrycznego.
• Przed instalacją należy odłączyć zasilanie poprzez wyłączenie odpowiedniego wyłącznika nadprądowego lub bezpiecznika. Ma to na celu uniknięcie ryzyka pożaru, porażenia prądem lub śmierci.
• W celu całkowitego odłączenia urządzenia przed serwisem może być wymagane użycie więcej niż jednego rozłącznika.
• Urządzenie jest zasilane napięciem 12–24 V DC. Podłączenie należy wykonać zgodnie ze schematem producenta.
• Nie narażać urządzenia na działanie wilgoci, wody ani innych cieczy. Nie umieszczać cieczy na urządzeniu ani w jego pobliżu.
• Produkt przeznaczony wyłącznie do użytku wewnętrznego. Nie używać na zewnątrz.
• Nie podejmować prób samodzielnego demontażu, naprawy ani modyfikacji urządzenia.
• Urządzenie należy montować podtynkowo wyłącznie w plastikowej puszce instalacyjnej z certyfikacją UL/ETL/CE o minimalnych wymiarach 65 × 65 × 42 mm i minimalnej objętości 100 cm³.
• Stosować wyłącznie przewody miedziane.
• Urządzenia nie wolno używać w połączeniu ze ściemniaczem ściennym sterującym gniazdem wtykowym.
