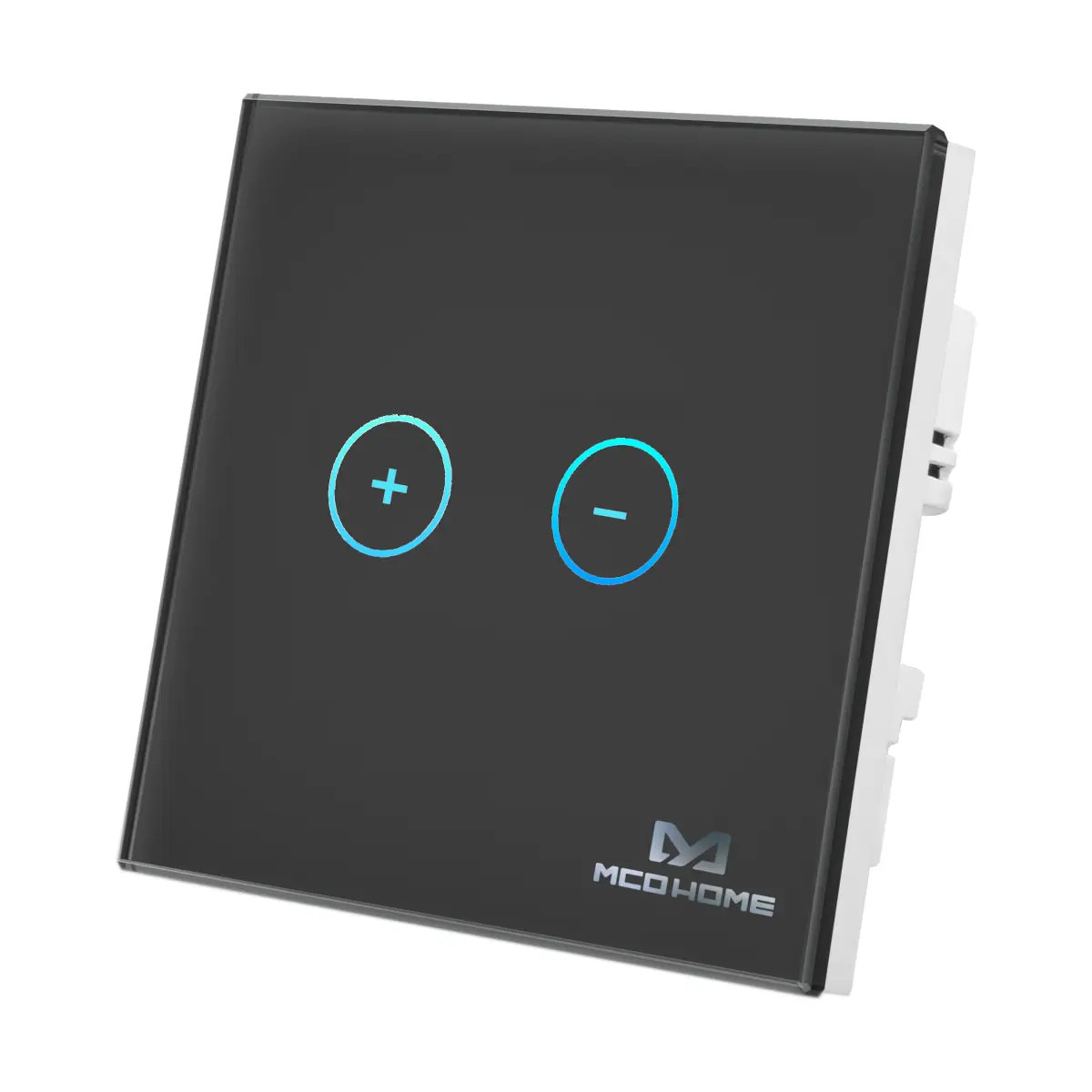

MH-DT311_bk Inteligentny ściemniacz ścienny, przyciski w poziomie, czarny, puszka 86 mm

MH-DT311_bk to podtynkowy ściemniacz oświetlenia Z-Wave Plus, przeznaczony do regulacji jasności oraz zdalnego sterowania obwodami oświetleniowymi w instalacjach domowych. Urządzenie zasilane jest z szerokiego zakresu AC 85–260 V, 50/60 Hz i obsługuje standardowe funkcje sieci Z-Wave, w tym pracę jako repeater (wzmacniacz sygnału) w sieci.

Najważniejsze cechy

• Model: MH-DT311_bk
• Typ: ściemniacz (dimmer switch) Z-Wave Plus
• Zasilanie: AC 85–260 V, 50/60 Hz
• Z-Wave (Europa): 868.0–868.6 MHz oraz 869.7–870.0 MHz
• Maks. moc nadawania: +13 dBm
• Funkcje Z-Wave: obsługa sterowania i raportowania oraz praca jako repeater w sieci
• Obsługa instalacji: schematy podłączenia dla instalacji 2‑przewodowej i 3‑przewodowej (zgodnie z dokumentacją)
• Automatyka po uruchomieniu: test przeciążenia oraz detekcja typu obciążenia / trybu ściemniania
• Pomiar energii: funkcje monitorowania zużycia energii (Z-Wave Meter)

Obsługiwane obciążenia (wyjście)

• Obciążenie rezystancyjne: tradycyjne żarówki oraz halogeny – 20–200 W
• Obciążenie rezystancyjno‑pojemnościowe: m.in. świetlówki kompaktowe z elektronicznym statecznikiem, transformatory elektroniczne – 30–160 VA
• Obciążenie rezystancyjno‑indukcyjne: transformatory ferromagnetyczne – 36–160 VA

Uwaga: wybrane typy żarówek LED oraz świetlówek kompaktowych mogą być projektowane do pracy w trybie ściemniania typu „leading edge”.

Zastosowanie

MH-DT311_bk służy do regulacji jasności oświetlenia w instalacjach wewnętrznych. Może być używany jako lokalny ściemniacz ścienny oraz element systemu automatyki opartego o Z-Wave Plus, z możliwością integracji z innymi urządzeniami Z-Wave różnych producentów.

Funkcje i działanie

Dodawanie / usuwanie z sieci Z-Wave

• Aby dodać lub usunąć urządzenie, ustaw kontroler Z-Wave w tryb dodawania/usuwania, a następnie wykonaj 3 kliknięcia przycisku „+” lub „-”.
• Jeśli podłączono zewnętrzny panel/przycisk, możliwe jest również dodanie/usunięcie przez 3 szybkie naciśnięcia przełącznika (toggle) na panelu.

Sterowanie lokalne

• Przytrzymanie „+” / „-”: rozjaśnianie / ściemnianie (funkcja niedostępna, gdy ustawiono tryb „On/Off only”).
• Podwójne kliknięcie „+”: włączenie światła do ustawionego poziomu jasności.
• Podwójne kliknięcie „-”: wyłączenie światła.

Test przeciążenia i detekcja typu obciążenia

• Po włączeniu zasilania urządzenie automatycznie wykonuje test przeciążenia.
• Po przejściu testu wykonywana jest detekcja typu obciążenia / trybu ściemniania (urządzenie ściemnia obciążenie do minimum i maksymalnej wartości, aby rozpoznać sposób pracy).

Instalacja i okablowanie

• Montaż powinien wykonać wykwalifikowany elektryk z uwzględnieniem schematów połączeń.
• Przed instalacją należy odłączyć zasilanie (wyłącznik nadprądowy/bezpiecznik), aby uniknąć ryzyka porażenia lub pożaru.
• Produkt jest przeznaczony wyłącznie do użytku wewnętrznego (nie stosować na zewnątrz).
• Montaż podtynkowy wyłącznie w plastikowej puszce (UL/ETL), minimalny rozmiar 86×86×50 mm, minimalna objętość 440 cm³; stosować wyłącznie przewody miedziane.
• Długość odizolowania przewodu: standardowo 6–8 mm.
• Urządzenie posiada zaciski S1, S2, Sx jako opcjonalne wejścia dla zewnętrznego panelu ściemniającego.

Wybrane parametry konfiguracji (Z-Wave)

• Parametr 1: zachowanie stanu ściemniacza po zaniku zasilania (zapis stanu / brak zapisu).
• Parametr 2: tryb ściemniania: leading edge / trailing edge / On/Off only.
• Parametr 3: automatyczna detekcja trybu ściemniania po uruchomieniu (włącz/wyłącz).
• Parametr 4: jasność podświetlenia LED (0 = wyłączone, 1–10 = min–max).
• Parametr 5–6: minimalny i maksymalny poziom jasności.
• Parametr 13–14: typ i konfiguracja wejścia zewnętrznego przełącznika.
• Parametr 15–16: raportowanie licznika energii oraz interwał raportowania.
• Parametr 17: sygnalizacja dźwiękowa (beep) – włącz/wyłącz.

Dane techniczne

• Zasilanie: AC 85–260 V, 50/60 Hz
• Z-Wave (Europa): 868.0–868.6 MHz; 869.7–870.0 MHz
• Maks. moc nadawania: +13 dBm
• Zgodność Z-Wave: Z-Wave Plus
• Obsługiwane obciążenia: 20–200 W (rezystancyjne), 30–160 VA (rezystancyjno‑pojemnościowe), 36–160 VA (rezystancyjno‑indukcyjne)

Podsumowanie

MH-DT311_bk to uniwersalny ściemniacz Z-Wave Plus do sterowania oświetleniem, pracujący w szerokim zakresie zasilania AC 85–260 V. Oferuje obsługę popularnych typów obciążeń, automatyczne testy po uruchomieniu oraz funkcje sieciowe Z-Wave, w tym pracę jako repeater i monitorowanie energii, co czyni go praktycznym elementem instalacji Smart Home.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami dyrektywy 2014/53/UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt oznaczony symbolem przekreślonego kosza należy przekazać do wyznaczonego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego.
• Produkt przeznaczony wyłącznie do użytku wewnętrznego. Nie używać na zewnątrz.
• Przed rozpoczęciem montażu należy zapoznać się z instrukcją i zachować ją do późniejszego wykorzystania.
• Montaż i podłączenie należy wykonywać wyłącznie przez wykwalifikowanego elektryka, zgodnie ze schematem połączeń oraz lokalnymi przepisami instalacyjnymi.
• Przed instalacją lub serwisem należy odłączyć zasilanie na wyłączniku nadprądowym lub bezpieczniku, aby uniknąć porażenia prądem, pożaru albo uszkodzenia urządzenia.
• Ryzyko porażenia prądem elektrycznym. Przed pracami serwisowymi może być wymagane odłączenie więcej niż jednego obwodu odłącznikiem.
• Nie demontować, nie naprawiać i nie modyfikować urządzenia samodzielnie.
• Produkt nie jest zabawką. Przechowywać poza zasięgiem dzieci i zwierząt.
• Nie narażać urządzenia na bezpośrednie działanie światła słonecznego, wody ani innych cieczy. Nie instalować w pobliżu źródeł ciepła.
• Urządzenie montować wyłącznie podtynkowo, w certyfikowanej plastikowej puszce instalacyjnej UL/ETL. Minimalny rozmiar puszki: 86 × 86 × 50 mm, minimalna objętość: 44 dm³. Stosować wyłącznie przewody miedziane.
• Podczas instalacji należy upewnić się, że przewód fazowy i przewód obciążenia są podłączone zgodnie ze schematem producenta. Nieprawidłowe okablowanie może spowodować uszkodzenie urządzenia lub instalacji.
• Urządzenie automatycznie testuje typ obciążenia i posiada funkcję wykrywania przeciążenia. W przypadku przeciążenia należy zmniejszyć obciążenie i usunąć przyczynę przed ponownym uruchomieniem.
• Stosować wyłącznie z dopuszczonymi typami obciążeń i w zakresie mocy określonym przez producenta: obciążenia rezystancyjne 20–200 W, obciążenia rezystancyjne z kondensatorem oraz żarówki halogenowe 20–200 W, świetlówki kompaktowe z elektronicznym balastem i transformatory elektroniczne do LED 30–160 VA, obciążenia rezystancyjno-indukcyjne i transformatory ferromagnetyczne 36–160 VA.
• Niektóre lampy LED i świetlówki kompaktowe mogą być przystosowane do pracy wyłącznie w trybie narastającym. Należy stosować kompatybilne źródła światła zgodnie z dokumentacją producenta.

Pliki do pobrania:
MH-DT311_bk Karta katalogowa
