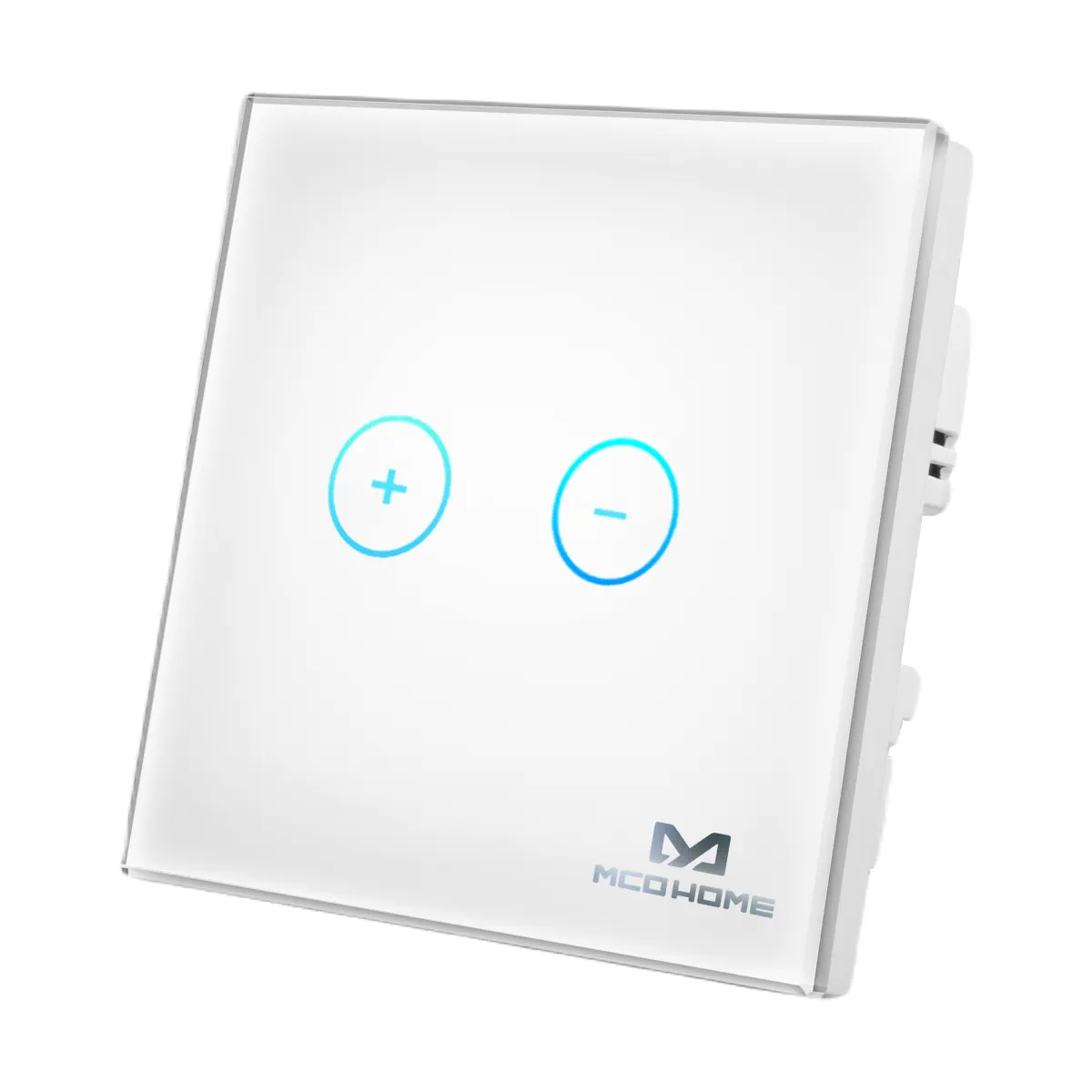

MH-DT311_wh Inteligentny ściemniacz ścienny, przyciski w poziomie, biały, puszka 86 mm

MH-DT311_wh to naścienny ściemniacz (Dimmer Switch) Z‑Wave Plus do regulacji poziomu oświetlenia. Urządzenie zasilane jest z sieci AC 85–260 V, 50/60 Hz, obsługuje sterowanie lokalne przyciskami oraz komunikację w sieci Z‑Wave (może również pracować jako repeater). Ściemniacz wspiera m.in. Basic Command Class, Multi Channel Command Class oraz Multi Command Association Command Class i może pracować w sieciach Z‑Wave z innymi certyfikowanymi urządzeniami różnych producentów.

Najważniejsze cechy

• Model: MH-DT311_wh
• Typ: ściemniacz naścienny (Dimmer Switch)
• Technologia: Z‑Wave Plus
• Zasilanie: AC 85–260 V, 50/60 Hz
• Funkcja repeatera: tak (w sieci Z‑Wave)
• Maks. moc nadawania: +13 dBm
• Częstotliwość Z‑Wave (Europa): 868.0–868.4 MHz oraz 869.7–870.0 MHz
• Monitorowanie energii: obsługiwane (Energy Consumption Monitoring)

Obsługiwane obciążenia (wyjście)

• Obciążenie rezystancyjne: żarówki tradycyjne i halogenowe – 20–200 W
• Obciążenie rezystancyjno‑pojemnościowe: m.in. świetlówki (kompatybilne z elektronicznym statecznikiem), lampy energooszczędne – 30–160 VA
• Obciążenie rezystancyjno‑indukcyjne: transformatory ferromagnetyczne – 30–160 VA

Uwaga z dokumentacji: niektóre typy żarówek LED oraz kompaktowych świetlówek są zaprojektowane do pracy w trybie leading edge.

Sterowanie lokalne

• Ściemnianie/rozjaśnianie: przytrzymanie przycisku „+” lub „-”.
• Włączenie/wyłączenie: podwójne kliknięcie „+” włącza światło (do poziomu jasności), a podwójne kliknięcie „-” wyłącza.

Dodawanie / usuwanie z sieci Z‑Wave (Inclusion / Exclusion)

• Ustaw kontroler w tryb Add/Remove, następnie wykonaj 3 kliknięcia przyciskiem „+” lub „-”.
• Jeśli operacja się powiedzie, zielona dioda LED mignie 4 razy.

Test przeciążenia i wykrywanie typu obciążenia

Seria DT wykonuje automatyczne testy po włączeniu zasilania: Overload test oraz load detection test.

• Overload test: podczas testu nie naciskaj żadnych przycisków; urządzenie automatycznie włączy i wyłączy obciążenie dwa razy. Jeśli wystąpi przeciążenie, przycisk „-” będzie migał.
• Load detection test: po teście przeciążenia urządzenie wykrywa typ obciążenia:
  • powodzenie: zielona LED miga 3 razy (zostanie użyte ściemnianie typu trailing edge),
  • niepowodzenie: czerwona LED miga 7 razy (zostanie użyte ściemnianie typu leading edge).

Powiadomienia (Notification)

Urządzenie umożliwia ustawienie progów powiadomień i po włączeniu tej funkcji wysyła ramkę powiadomienia do bramki (gateway).

Instalacja i bezpieczeństwo

• Do użytku wewnętrznego: produkt przeznaczony wyłącznie do instalacji wewnątrz pomieszczeń.
• Montaż: instalację powinien wykonać wykwalifikowany elektryk, zgodnie ze schematami.
• Odłącz zasilanie: przed instalacją wyłącz zasilanie na wyłączniku nadprądowym lub bezpieczniku.
• Puszka montażowa: montaż podtynkowy wyłącznie w plastikowej puszce przyłączeniowej (UL/ETL), minimalny rozmiar 86×86×50 mm, minimalna objętość 440 cm³.
• Przewody: stosować wyłącznie przewody miedziane.
• Długość odizolowania: standardowo 6,8 mm.

Podsumowanie

MH-DT311_wh to naścienny ściemniacz Z‑Wave Plus z szerokim zakresem zasilania AC 85–260 V, funkcją repeatera, obsługą monitorowania zużycia energii oraz automatycznymi testami przeciążenia i wykrywania typu obciążenia. Sprawdzi się jako element systemu inteligentnego oświetlenia w instalacjach opartych o Z‑Wave.

Pliki do pobrania:
MH-DT311_wh Karta katalogowa
