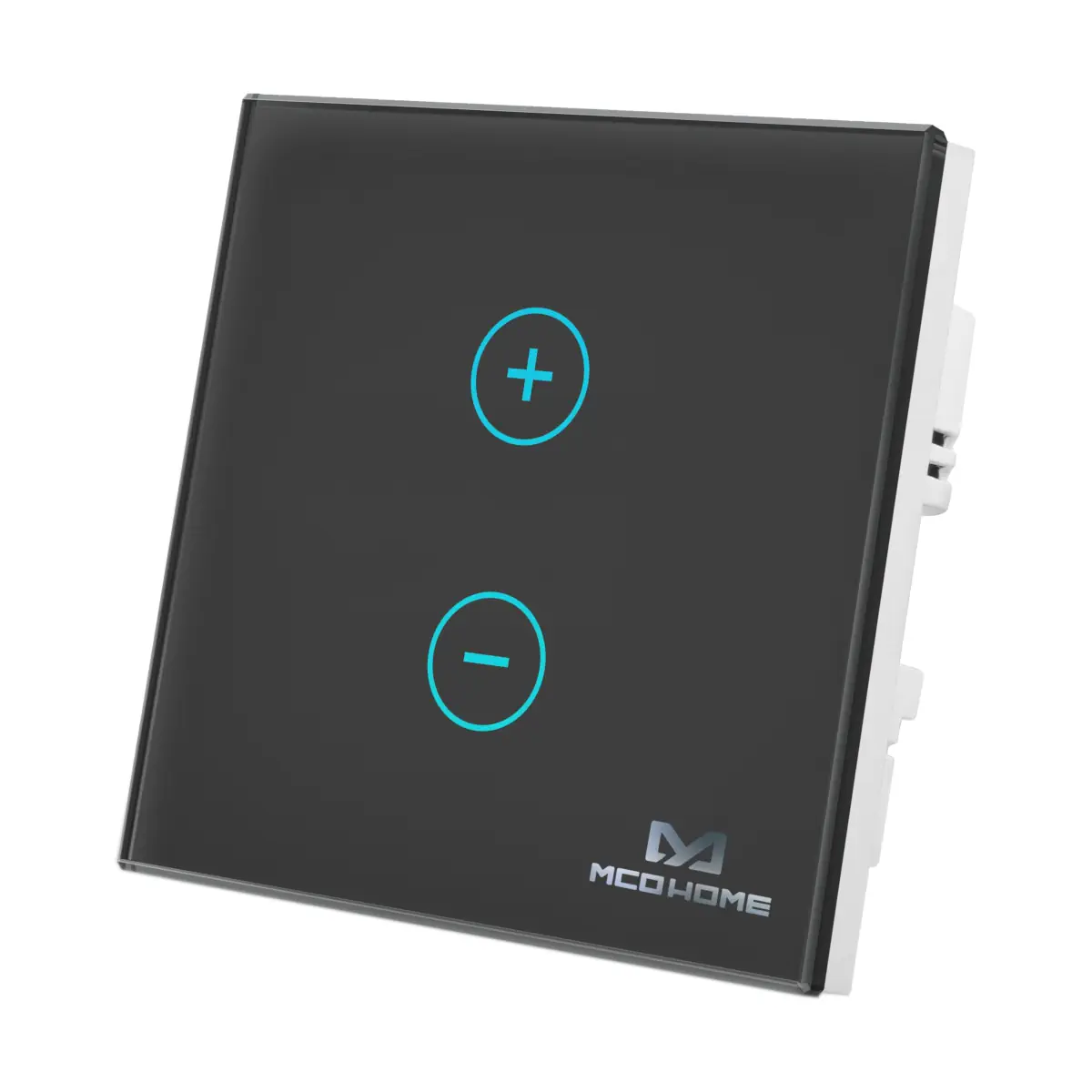

MH-DT411_bk Inteligentny ściemniacz ścienny, przyciski w pionie, czarny, puszka 60 mm

MH-DT411_bk to ścienny ściemniacz (dimmer switch) z modułem Z-Wave Plus, przeznaczony do płynnej regulacji poziomu oświetlenia. Panel umożliwia lokalne sterowanie jasnością oraz współpracę w sieci Z-Wave z innymi certyfikowanymi urządzeniami (również innych producentów). Urządzenie obsługuje m.in. Basic Command Class, Multi Channel Association Command Class i może działać jako repeater w sieci Z-Wave.

Najważniejsze cechy

• Model: MH-DT411_bk
• Typ: ściemniacz ścienny Z-Wave Plus
• Zasilanie: AC 85–260 V, 50/60 Hz
• Z-Wave Plus: pełna kompatybilność z Z-Wave Plus
• Maks. moc nadawania: +3 dBm
• Obsługa instalacji: schemat 2-przewodowy oraz 3-przewodowy
• Wejścia zewnętrzne: S1 i S2 jako opcjonalne zaciski dla zewnętrznego panelu/łączników sterujących
• Pomiar energii: raportowanie napięcia, prądu i mocy (funkcje meter po zapytaniu kontrolera)
• Automatyka po uruchomieniu: test przeciążenia oraz wykrywanie typu obciążenia (dobór trybu pracy)

Obsługiwane typy obciążeń

• Obciążenia rezystancyjne: tradycyjne żarówki i halogeny 20–200 W
• Obciążenia rezystancyjno-pojemnościowe: świetlówki kompaktowe z elektronicznym statecznikiem, transformatory elektroniczne, LED 3–160 VA
• Obciążenia rezystancyjno-indukcyjne: transformatory ferromagnetyczne 3–160 VA

Uwaga: według informacji producenta niektóre źródła LED oraz świetlówki kompaktowe są przeznaczone do pracy w trybie leading edge, a inne w trailing edge.

Funkcje i działanie

Sterowanie lokalne

• Włączenie: przytrzymanie przycisku „+” (dla trybów ściemniania; przy trybie „on/off only” regulacja nie jest aktywna).
• Wyłączenie: dotknięcie przycisku „–”.
• Ściemnianie/rozjaśnianie: przytrzymanie przycisku (płynna zmiana jasności).

Dodawanie / usuwanie z sieci Z-Wave (Inclusion/Exclusion)

• Ustaw kontroler w tryb Add/Remove.
• Wykonaj 3 kliknięcia przycisku „+” lub „–”, aby dodać lub usunąć urządzenie.

Test przeciążenia i wykrywanie obciążenia

• Po włączeniu zasilania urządzenie automatycznie wykonuje test przeciążenia.
• Po pozytywnym teście wykonywane jest wykrywanie typu obciążenia w celu automatycznego doboru trybu pracy.
• W trakcie testów nie należy naciskać przycisków – przerwanie procedury może zatrzymać wykrywanie obciążenia.

Konfiguracja (wybrane parametry Z-Wave)

• 1 – Stan po zaniku zasilania: 0 = stan nie jest zapisywany (po powrocie zasilania wyłączony), 1 = stan zapisywany (po powrocie zasilania zachowuje stan). Domyślnie: 0
• 2 – Tryb ściemniania: 0 = leading edge, 1 = trailing edge, 2 = tylko on/off. Domyślnie: 0
• 4 – Jasność podświetlenia LED: 0 = wyłączone, 1–10 = poziom jasności. Domyślnie: 10
• 5 – Minimalny poziom jasności: 1–98 (%). Domyślnie: 1
• 6 – Maksymalny poziom jasności: 2–99 (%). Domyślnie: 99
• 16 – Interwał raportowania energii: 1–32768. Domyślnie: 16
• 17 – Sygnał dźwiękowy (beep): 0 = wyłączony, 1 = włączony. Domyślnie: 1
• 33 – Próg alarmu prądowego: 0 = alarm wyłączony, 1–5000 = alarm włączony. Domyślnie: 0
• 34 – Próg alarmu mocy chwilowej: 0 = alarm wyłączony, 1–30000 = alarm włączony. Domyślnie: 2000
• 35 – Czas przeciążenia przed odłączeniem obciążenia: 0 = wyłączone, 1–255. Domyślnie: 20
• 36 – Automatyczne odłączenie obciążenia przy przeciążeniu: 0 = wyłączone, 1 = włączone. Domyślnie: 0

Montaż i okablowanie

• Montaż podtynkowy: wyłącznie w certyfikowanej (UL/ETL) plastikowej puszce.
• Minimalny rozmiar puszki: 86×86×45 mm; minimalna objętość: 1960 cm³.
• Przewody: wyłącznie miedziane.
• Przygotowanie żył: standardowa długość odizolowania 6–8 mm.
• Ważne: instalację powinien wykonać wykwalifikowany elektryk; przed montażem należy odłączyć zasilanie na bezpieczniku/wyłączniku.

Dane techniczne

• Zasilanie: AC 85–260 V, 50/60 Hz
• Z-Wave: Z-Wave Plus
• Maks. moc nadawania: +3 dBm
• Obsługiwane obciążenia: 20–200 W (rezystancyjne), 3–160 VA (rezystancyjno-pojemnościowe), 3–160 VA (rezystancyjno-indukcyjne)
• Zastosowanie: tylko do użytku wewnętrznego (nie stosować na zewnątrz)

Podsumowanie

MH-DT411_bk to ścienny ściemniacz Z-Wave Plus do nowoczesnych instalacji oświetleniowych, oferujący płynną regulację jasności, obsługę instalacji 2- i 3-przewodowej, funkcję repeatera oraz monitoring energii. Automatyczny test przeciążenia i wykrywanie obciążenia po uruchomieniu ułatwiają dopasowanie sposobu pracy do rodzaju podłączonego źródła światła.

Pliki do pobrania:
MH-DT411_bk Karta katalogowa
