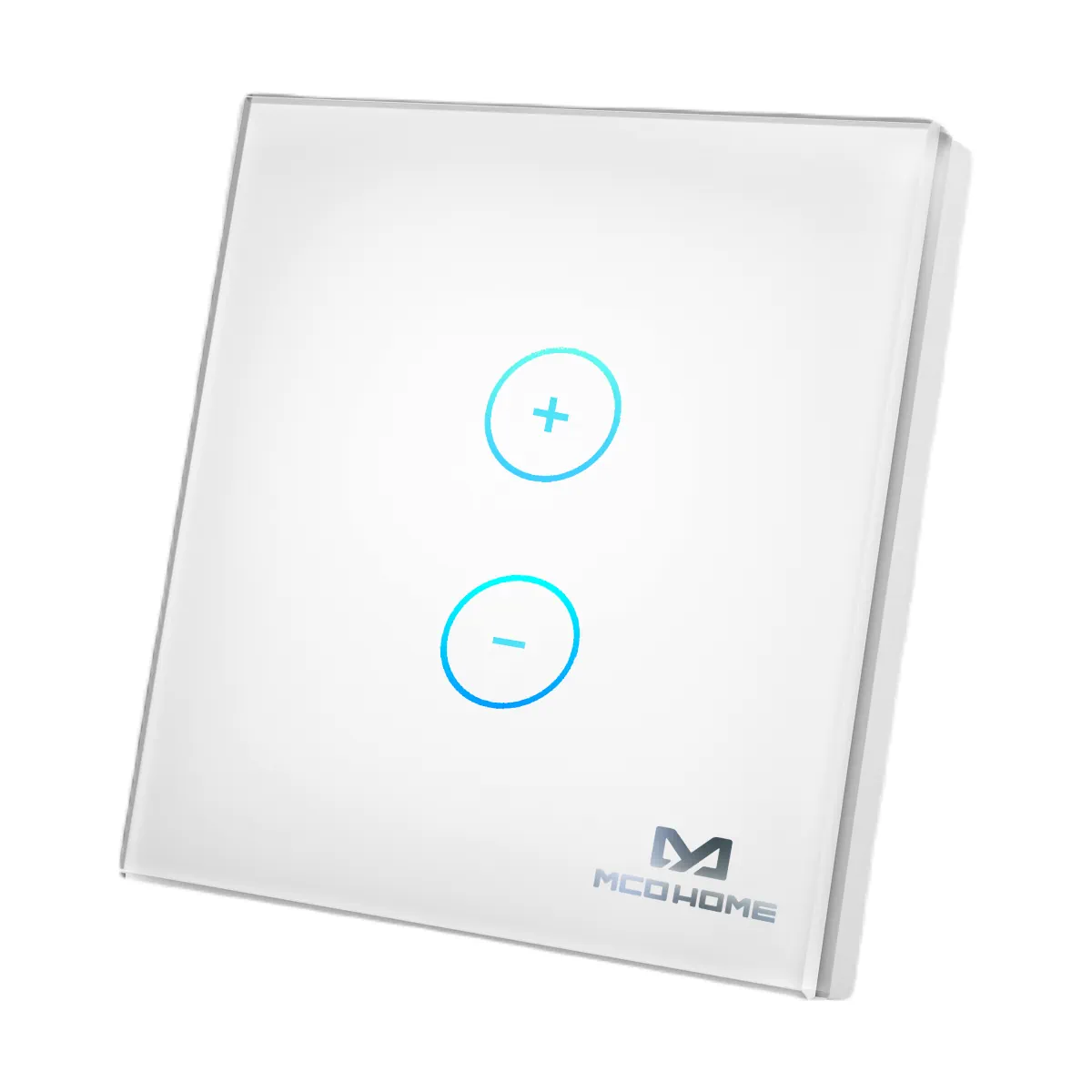

MH-DT411_wh Inteligentny ściemniacz ścienny, przyciski w pionie, biały, puszka 60 mm

MH-DT411_wh to naścienny ściemniacz (Dimmer Switch) z wbudowanym modułem Z-Wave Plus, przeznaczony do sterowania i płynnego ściemniania oświetlenia w instalacjach zasilanych z AC 85–260 V, 50/60 Hz. Urządzenie działa także jako element sieci Z‑Wave (obsługuje m.in. multi‑channel association oraz funkcję repeatera), dzięki czemu może współpracować z innymi certyfikowanymi urządzeniami Z‑Wave.

Najważniejsze cechy

• Model: MH-DT411_wh
• Typ urządzenia: ściemniacz naścienny (wbudowany moduł Z‑Wave Plus)
• Zasilanie: AC 85–260 V, 50/60 Hz
• Z‑Wave Plus: pełna kompatybilność Z‑Wave Plus
• Funkcja repeatera: możliwość pracy jako urządzenie przekazujące sygnał w sieci Z‑Wave
• Pomiar energii: raportowanie zużycia energii (m.in. napięcie, prąd, moc) przez Z‑Wave (Meter)
• Automatyczne testy po uruchomieniu: test przeciążenia oraz wykrywanie typu obciążenia
• Obsługa przyciskami na panelu: przytrzymanie zwiększa/zmniejsza jasność; podwójne kliknięcie „–” wyłącza światło

Obsługiwane typy obciążenia (wyjście)

• Obciążenia rezystancyjne: tradycyjne żarówki i halogeny – 20–200 W
• Obciążenia rezystancyjno‑pojemnościowe: świetlówki kompaktowe z elektronicznym statecznikiem, transformatory elektroniczne, LED – 30–160 VA
• Obciążenia rezystancyjno‑indukcyjne: transformatory ferromagnetyczne – 30–160 VA

Zastosowanie

MH-DT411_wh służy do sterowania oświetleniem (włącz/wyłącz oraz ściemnianie) w instalacjach domowych i komercyjnych. Dzięki komunikacji Z‑Wave Plus może być integrowany z centralami automatyki oraz scenami i asocjacjami Z‑Wave.

Funkcje i działanie

Wykrywanie obciążenia i zabezpieczenie przeciążeniowe

• Po włączeniu zasilania urządzenie automatycznie wykonuje test przeciążenia, a następnie test wykrywania typu obciążenia.
• W przypadku wykrycia przeciążenia urządzenie przechodzi w tryb wykrywania obciążenia (testy włącz/wyłącz obciążenia), a po potwierdzeniu może przejść do pracy ciągłej.
• Dostępna jest funkcja Auto Load Off When Overload (automatyczne wyłączenie obciążenia po wykryciu przeciążenia) oraz wysyłanie powiadomień do bramki Z‑Wave.

Sterowanie lokalne

• Przytrzymanie „+”: rozjaśnianie.
• Przytrzymanie „–”: ściemnianie.
• Podwójne kliknięcie „–”: wyłączenie światła.

Montaż i okablowanie

• Wyłącznie do użytku wewnętrznego.
• Montaż powinien wykonać wykwalifikowany elektryk zgodnie ze schematami i zasadami bezpieczeństwa.
• Przed instalacją należy odłączyć zasilanie na zabezpieczeniu obwodu.
• Przewody: wyłącznie przewody miedziane (Copper Conductors Only).
• Instalacja podtynkowa: w plastikowej puszce instalacyjnej (UL/ETL/IEC); minimalny rozmiar puszki: 86×86×45 mm.
• Długość odizolowania przewodu: 6–8 mm.
• Urządzenie obsługuje schematy 2‑żyłowe oraz 3‑żyłowe; zaciski S1 i S2 są opcjonalne dla zewnętrznego wejścia panelu ściemniania.

Z‑Wave – integracja i funkcje sieci

• Dodawanie/usuwanie z sieci: z poziomu kontrolera (tryb Add/Remove); urządzenie obsługuje procedury Inclusion/Exclusion.
• Association Groups: urządzenie obsługuje 4 grupy asocjacji.
• Raportowanie energii: dostępne raporty m.in. dla napięcia, prądu i mocy (Z‑Wave Meter).

Dane techniczne

• Zasilanie: AC 85–260 V, 50/60 Hz
• Maks. moc nadawania: < +3 dBm
• Technologia: Z‑Wave Plus
• Obsługiwane obciążenia: 20–200 W (rezystancyjne), 30–160 VA (RC), 30–160 VA (RL)

Gwarancja

• 1‑year Limited Warranty (ograniczona gwarancja 1 rok) zgodnie z warunkami producenta.

Podsumowanie

MH-DT411_wh to uniwersalny ściemniacz Z‑Wave Plus do instalacji AC 85–260 V, z obsługą różnych typów obciążeń oraz funkcjami bezpieczeństwa (test przeciążenia i wykrywanie obciążenia po uruchomieniu). Dzięki raportowaniu energii i możliwości asocjacji sprawdzi się zarówno w prostych instalacjach, jak i w rozbudowanych systemach automatyki Z‑Wave.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz deklarację zgodności z wymaganiami dyrektywy 2014/53/UE.
• Urządzenia nie wolno wyrzucać z odpadami komunalnymi. Zużyty produkt należy przekazać do wyznaczonego punktu zbiórki i recyklingu sprzętu elektrycznego i elektronicznego.
• Przed uruchomieniem urządzenia należy przeczytać całą instrukcję i zachować dokumentację do przyszłego wykorzystania.
• Montaż powinien wykonywać wyłącznie wykwalifikowany elektryk, posiadający znajomość schematów połączeń oraz zasad bezpieczeństwa instalacji elektrycznych.
• Przed instalacją należy bezwzględnie odłączyć zasilanie obwodu za pomocą wyłącznika nadprądowego lub bezpiecznika. Prace przy urządzeniu pod napięciem mogą spowodować pożar, porażenie prądem lub śmierć.
• Ryzyko porażenia prądem elektrycznym. Przed czynnościami serwisowymi może być wymagane odłączenie więcej niż jednego wyłącznika w celu całkowitego odłączenia urządzenia od zasilania.
• Urządzenie przeznaczone jest wyłącznie do użytku wewnętrznego. Nie używać na zewnątrz.
• Nie narażać urządzenia na wilgoć, wodę ani inne ciecze. Nie umieszczać płynów na urządzeniu ani w jego pobliżu.
• Nie demontować, nie naprawiać i nie modyfikować urządzenia samodzielnie.
• Produkt nie jest zabawką. Przechowywać poza zasięgiem dzieci i zwierząt.
• Montaż podtynkowy wykonywać wyłącznie w certyfikowanej plastikowej puszce instalacyjnej UL/ETL/CEC o minimalnym rozmiarze 65 × 65 × 45 mm i pojemności minimum 19 cm³.
• Do podłączenia należy stosować wyłącznie przewody miedziane.
• Urządzenie należy stosować wyłącznie z obsługiwanymi typami obciążeń i w podanych zakresach: obciążenia rezystancyjne 20–200 W; obciążenia rezystancyjno-pojemnościowe 30–160 VA; obciążenia rezystancyjno-indukcyjne 30–160 VA.
• Niektóre źródła LED oraz kompaktowe świetlówki mogą wymagać pracy w trybie leading edge zgodnie z dokumentacją urządzenia.

Pliki do pobrania:
MH-DT411_wh Karta katalogowa
