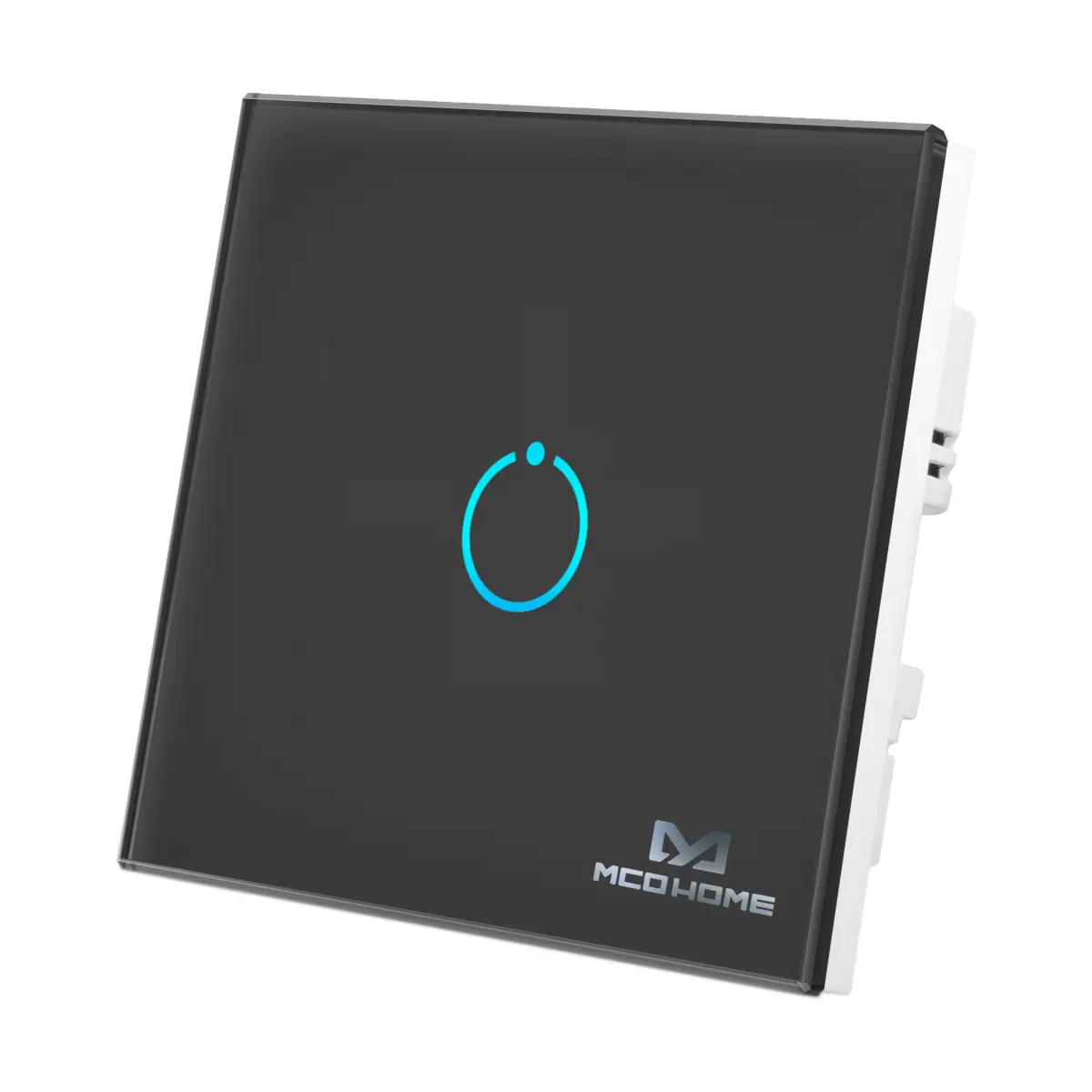

MH-S311_bk Inteligentny pojedynczy przełącznik dotykowy, czarny, puszka 86 mm

MH-S311_bk to dotykowy włącznik ścienny z wbudowanym modułem Z-Wave Plus, przeznaczony do sterowania jednym obwodem (1-kanał) w instalacji elektrycznej. Urządzenie działa jako przełącznik przekaźnikowy, może być obsługiwane lokalnie z panelu lub zdalnie przez kontroler/bramkę Z‑Wave, a także pełni funkcję repeatera w sieci Z‑Wave.

Najważniejsze cechy

• Model: MH-S311_bk
• Seria: Touch Panel Switch 310 Series
• Technologia: Z-Wave Plus (urządzenie kompatybilne w sieciach Z‑Wave z urządzeniami innych producentów)
• Element wykonawczy: przełącznik przekaźnikowy (Relay switch)
• Funkcja repeatera: tak (wzmacnia/pośredniczy w komunikacji Z‑Wave)
• Maksymalne obciążenie (rezystancyjne): 1 × 5 A
• Maksymalne obciążenie (pojemnościowe/indukcyjne): 1 × 2 A
• Zabezpieczenie nadprądowe: wymagany zewnętrzny wyłącznik nadprądowy 10 A
• Komendy Z‑Wave (wskazane w dokumentacji): Basic Command Class, Binary Switch Command Class, Switch All Command Class, Multi Channel Command Class
• Obsługa Multi Channel Association: tak

Zastosowanie

MH-S311_bk służy do sterowania zasilaniem pojedynczego odbiornika w instalacji domowej. Może pracować w systemach automatyki opartych o Z‑Wave, gdzie włączanie/wyłączanie realizowane jest:

• lokalnie – dotykiem na panelu,
• zdalnie – z poziomu kontrolera/bramki Z‑Wave (komendy Z‑Wave).

Funkcje i działanie

Włączanie/wyłączanie

• urządzenie można sterować poprzez naciśnięcie klawisza na panelu,
• lub poprzez wysłanie polecenia z kontrolera/gateway Z‑Wave.

Dodawanie i usuwanie z sieci Z‑Wave

• Inclusion (dodanie): ustaw kontroler w tryb INCLUSION, następnie przytrzymaj dowolny klawisz 8 s albo kliknij 3 razy szybko. Po powodzeniu diody wskaźnika zamigają 4 razy.
• Exclusion (usunięcie): ustaw kontroler w tryb EXCLUSION, następnie przytrzymaj dowolny klawisz 8 s albo kliknij 3 razy szybko. Po powodzeniu diody wskaźnika zamigają 4 razy (usuwane są także dane powiązań/association).

Przywracanie ustawień fabrycznych

• aby przywrócić ustawienia fabryczne, naciśnij 20 razy dowolny przycisk lub usuń urządzenie z sieci Z‑Wave (exclusion).

Instalacja i bezpieczeństwo

• Montaż: podtynkowy (flush-mount) w certyfikowanej puszce z tworzywa (UL/ETL/IEC).
• Minimalny rozmiar puszki: 86 × 86 × 60 mm (minimalna objętość 443 cm³).
• Tylko do użytku wewnętrznego: nie stosować na zewnątrz.
• Bezpieczeństwo: przed instalacją odłącz zasilanie na wyłączniku/bezpieczniku; montaż powinien wykonać wykwalifikowany elektryk.
• Ryzyko porażenia: przed serwisem może być wymagane odłączenie więcej niż jednego rozłącznika.
• Przygotowanie przewodów: zalecana długość odizolowania żyły: 6–8 mm.

Dane techniczne

• Zasilanie: AC 85–260 V, 50/60 Hz
• Częstotliwość Z‑Wave: zależna od regionu (zakres określany przez lokalne regulacje; dla Europy wskazane jest pasmo 868/869 MHz)
• Maks. moc nadawcza: +3 dBm
• Wyjście: 1-kanał (1 obwód)
• Maks. obciążenie rezystancyjne: 1 × 5 A
• Maks. obciążenie pojemnościowe/indukcyjne: 1 × 2 A
• Wymagane zabezpieczenie: zewnętrzny wyłącznik nadprądowy 10 A

Podsumowanie

MH-S311_bk to 1-kanałowy, dotykowy włącznik z Z‑Wave Plus, który łączy sterowanie lokalne z obsługą zdalną przez system Z‑Wave oraz pracą jako repeater. Zasilanie AC 85–260 V, przekaźnikowe wyjście oraz jasne procedury inclusion/exclusion sprawiają, że jest to praktyczne rozwiązanie do automatyzacji pojedynczego obwodu w instalacji domowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie jest zgodne ze standardem Z-Wave Plus.
• Nie wyrzucać z odpadami komunalnymi. Zużyte urządzenie należy przekazać do wyznaczonego punktu zbiórki i recyklingu sprzętu elektrycznego i elektronicznego.
• Przed rozpoczęciem użytkowania należy przeczytać instrukcję i zachować ją do późniejszego wykorzystania.
• Produkt nie jest zabawką. Przechowywać poza zasięgiem dzieci i zwierząt.
• Produkt przeznaczony wyłącznie do użytku wewnętrznego. Nie używać na zewnątrz.
• Nie narażać urządzenia na wilgoć, wodę ani inne ciecze. Nie umieszczać cieczy na urządzeniu ani w jego pobliżu.
• Nie podejmować prób samodzielnego demontażu, naprawy ani modyfikacji urządzenia.
• Montaż i instalację należy powierzyć wyłącznie wykwalifikowanemu elektrykowi, posiadającemu znajomość schematów połączeń i zasad bezpieczeństwa elektrycznego.
• Przed instalacją należy bezwzględnie odłączyć zasilanie obwodu za pomocą wyłącznika nadprądowego lub bezpiecznika, aby uniknąć ryzyka porażenia prądem lub śmierci.
• Ryzyko porażenia prądem elektrycznym – przed serwisowaniem może być wymagane odłączenie więcej niż jednego wyłącznika, aby całkowicie odłączyć urządzenie od zasilania.
• Urządzenie jest przeznaczone do montażu podtynkowego wyłącznie w certyfikowanej plastikowej puszce instalacyjnej UL/ETL/CE o minimalnym rozmiarze 86 × 86 × 43 mm. Należy stosować wyłącznie przewody miedziane.
• Urządzenie jest zasilane napięciem sieciowym AC 85–260 V, 50/60 Hz. Nieprawidłowe podłączenie może spowodować zagrożenie dla zdrowia, życia lub uszkodzenie urządzenia.
• Dla modelu MH-S311 należy stosować zewnętrzne zabezpieczenie nadprądowe 10 A, zgodnie z dokumentacją producenta.
• Maksymalne obciążenie dla modelu MH-S311 wynosi 1 × 5 A dla obciążenia rezystancyjnego oraz 1 × 2 A dla obciążenia indukcyjnego. Nie przekraczać dopuszczalnych parametrów obciążenia.
