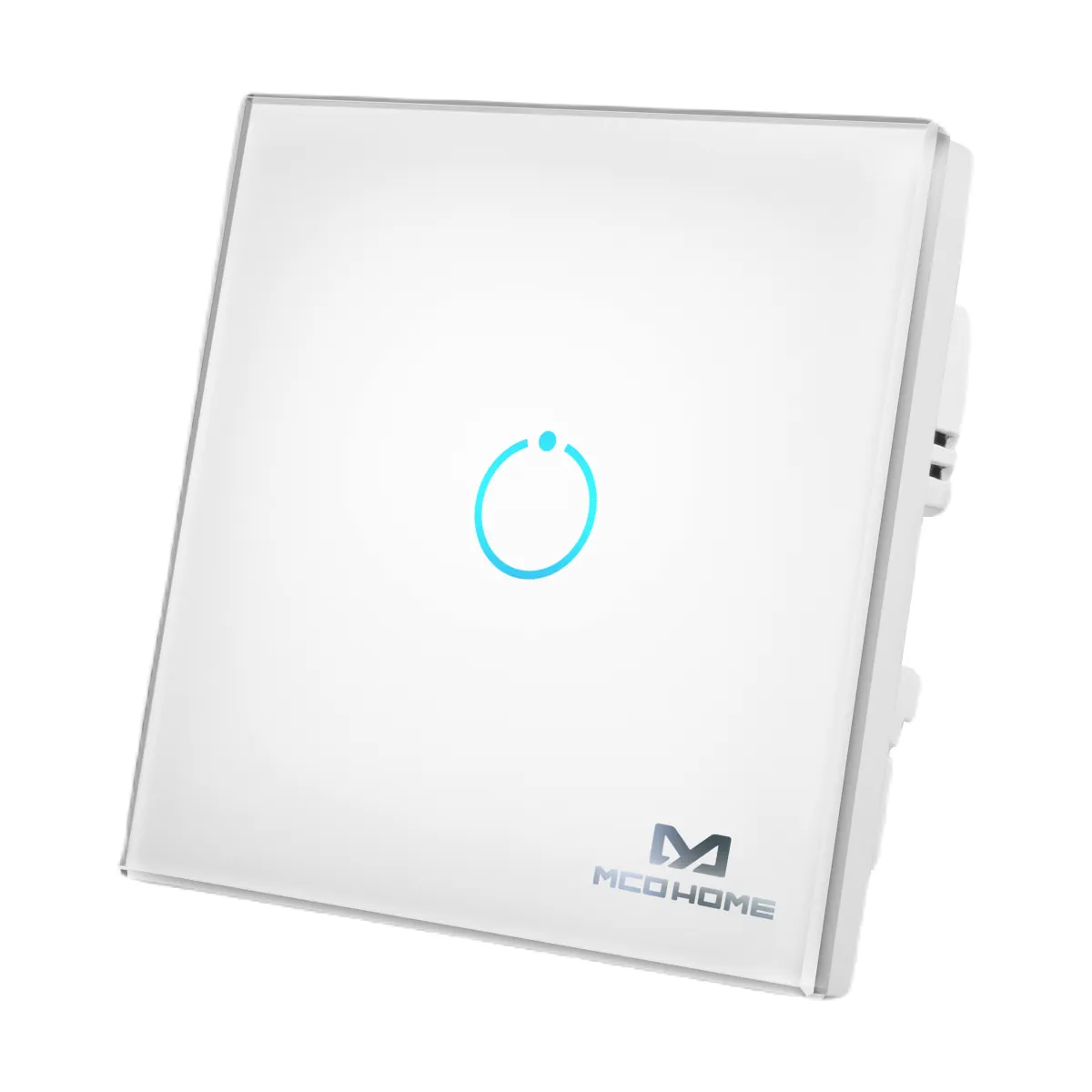

MH-S311_wh Inteligentny pojedynczy przełącznik dotykowy, biały, puszka 86 mm

MH-S311_wh to dotykowy włącznik ścienny z wbudowanym modułem Z-Wave Plus, przeznaczony do sterowania jednym obwodem (przekaźnik). Urządzenie obsługuje m.in. klasy komend Basic, Multi Channel oraz Multi Channel Association i może pracować jako repeater w sieci Z‑Wave. Może sterować różnymi odbiornikami (np. lampą, silnikiem, ekspresem do kawy lub telewizorem) i może zostać dołączone do dowolnej sieci Z‑Wave z innymi certyfikowanymi urządzeniami różnych producentów.

Najważniejsze cechy

• Model: MH-S311_wh
• Seria: Touch Panel Switch 310 Series
• Technologia: Z-Wave Plus
• Element wykonawczy: przekaźnik (Relay switch)
• Praca w sieci: możliwość działania jako repeater Z‑Wave
• Sterowanie lokalne: dotykowym klawiszem na panelu
• Sterowanie zdalne: z kontrolera / bramki Z‑Wave (obsługa m.in. Basic, Binary Switch, Switch All, Multi Channel)
• Reset ustawień: 20-krotne naciśnięcie dowolnego przycisku lub wykluczenie z sieci Z‑Wave
• Zastosowanie: wyłącznie do użytku wewnętrznego

Zastosowanie

MH-S311_wh jest przeznaczony do instalacji podtynkowej i sterowania pojedynczym obciążeniem w instalacjach domowych. Może być używany do włączania/wyłączania odbiorników takich jak oświetlenie oraz inne urządzenia elektryczne wskazane w dokumentacji (np. lampa, silnik, ekspres do kawy, telewizor).

Funkcje Z-Wave

Dołączanie (Inclusion) do sieci

• Ustaw kontroler Z‑Wave w tryb INCLUSION (zgodnie z instrukcją producenta kontrolera).
• Następnie przytrzymaj dowolny klawisz 8 sekund lub wykonaj 3 szybkie kliknięcia.
• Po poprawnym dołączeniu wszystkie diody LED na panelu migną 4 razy.

Wykluczanie (Exclusion) z sieci

• Ustaw kontroler Z‑Wave w tryb EXCLUSION.
• Następnie przytrzymaj dowolny klawisz 8 sekund lub wykonaj 3 szybkie kliknięcia.
• Po poprawnym wykluczeniu wszystkie diody LED na panelu migną 4 razy.

Włączanie/wyłączanie

• Lokalnie: naciśnięcie klawisza.
• Zdalnie: polecenia z kontrolera/gateway (m.in. Basic Command Class, Binary Switch Command Class, Switch All Command Class, Multi Channel Command Class).

Instalacja i bezpieczeństwo

• Montaż: wyłącznie podtynkowy; urządzenie należy montować w certyfikowanej plastikowej puszce (UL/ETL/CE).
• Minimalny rozmiar puszki: 86×86×60 mm; minimalna objętość: 14,3 cm³.
• Uwaga: przed instalacją należy odłączyć zasilanie na wyłączniku nadprądowym (ryzyko pożaru, porażenia lub śmierci).
• Instalacja: powinna być wykonywana przez wykwalifikowanego elektryka.
• Ważne: nie należy samodzielnie rozmontowywać, naprawiać ani modyfikować urządzenia.
• Środowisko pracy: produkt przeznaczony wyłącznie do użytku wewnętrznego (nie używać na zewnątrz).

Dane techniczne (MH-S311_wh)

• Zasilanie: AC 85–260 V, 50/60 Hz
• Częstotliwość Z‑Wave: zależna od regionu (dla Europy: 868,0–868,6 MHz oraz 869,7–870,0 MHz)
• Maks. moc nadawcza: +3 dBm
• Maks. obciążenie (rezystancyjne): 1 × 5 A
• Maks. obciążenie (pojemnościowe / indukcyjne): 1 × 2 A
• Zabezpieczenie nadprądowe: wymagany zewnętrzny wyłącznik nadprądowy 10 A

Podsumowanie

MH-S311_wh to podtynkowy, dotykowy przełącznik Z‑Wave Plus z wyjściem przekaźnikowym do sterowania jednym obwodem. Oferuje sterowanie lokalne i zdalne z poziomu kontrolera Z‑Wave, obsługuje kluczowe klasy komend (w tym Multi Channel i asocjacje) oraz może pełnić funkcję repeatera, wspierając stabilną pracę instalacji inteligentnego domu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt zgodny z technologią Z-Wave Plus.
• Nie wyrzucać z odpadami komunalnymi. Produkt oznaczony symbolem WEEE należy przekazać do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego.
• Produkt przeznaczony wyłącznie do użytku wewnętrznego. Nie używać na zewnątrz.
• Urządzenie nie jest zabawką. Przechowywać poza zasięgiem dzieci i zwierząt.
• Nie narażać urządzenia na działanie wilgoci, wody ani innych cieczy. Nie umieszczać pojemników z cieczą na urządzeniu ani w jego pobliżu.
• Nie próbować samodzielnie demontować, naprawiać ani modyfikować urządzenia.
• Montaż i podłączenie powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka, zgodnie ze schematem połączeń i dokumentacją producenta.
• Przed rozpoczęciem instalacji należy bezwzględnie odłączyć zasilanie obwodu przez wyłączenie odpowiedniego wyłącznika nadprądowego lub bezpiecznika. Nieprzestrzeganie tego zalecenia grozi porażeniem prądem, obrażeniami lub śmiercią.
• Ryzyko porażenia prądem elektrycznym. W celu całkowitego odłączenia zasilania przed serwisem może być wymagane wyłączenie więcej niż jednego rozłącznika.
• Urządzenie należy montować podtynkowo wyłącznie w certyfikowanej plastikowej puszce instalacyjnej UL/ETL/CE o minimalnych wymiarach 86 × 86 × 43 mm.
• Urządzenie jest zasilane napięciem AC 85–260 V, 50/60 Hz. Podłączenie do niewłaściwego napięcia lub nieprawidłowe okablowanie może spowodować uszkodzenie urządzenia i instalacji.
• Dla modelu MH-S311 należy stosować zewnętrzny wyłącznik nadprądowy 10 A.
• Maksymalne obciążenie dla modelu MH-S311 wynosi 1 × 5 A dla obciążenia rezystancyjnego oraz 1 × 2 A dla obciążenia indukcyjnego. Przekroczenie dopuszczalnych wartości może doprowadzić do uszkodzenia urządzenia lub instalacji.
• Przed użyciem należy zapoznać się z instrukcją i zachować ją do wykorzystania w przyszłości.

Pliki do pobrania:
MH-S311_wh Karta katalogowa
