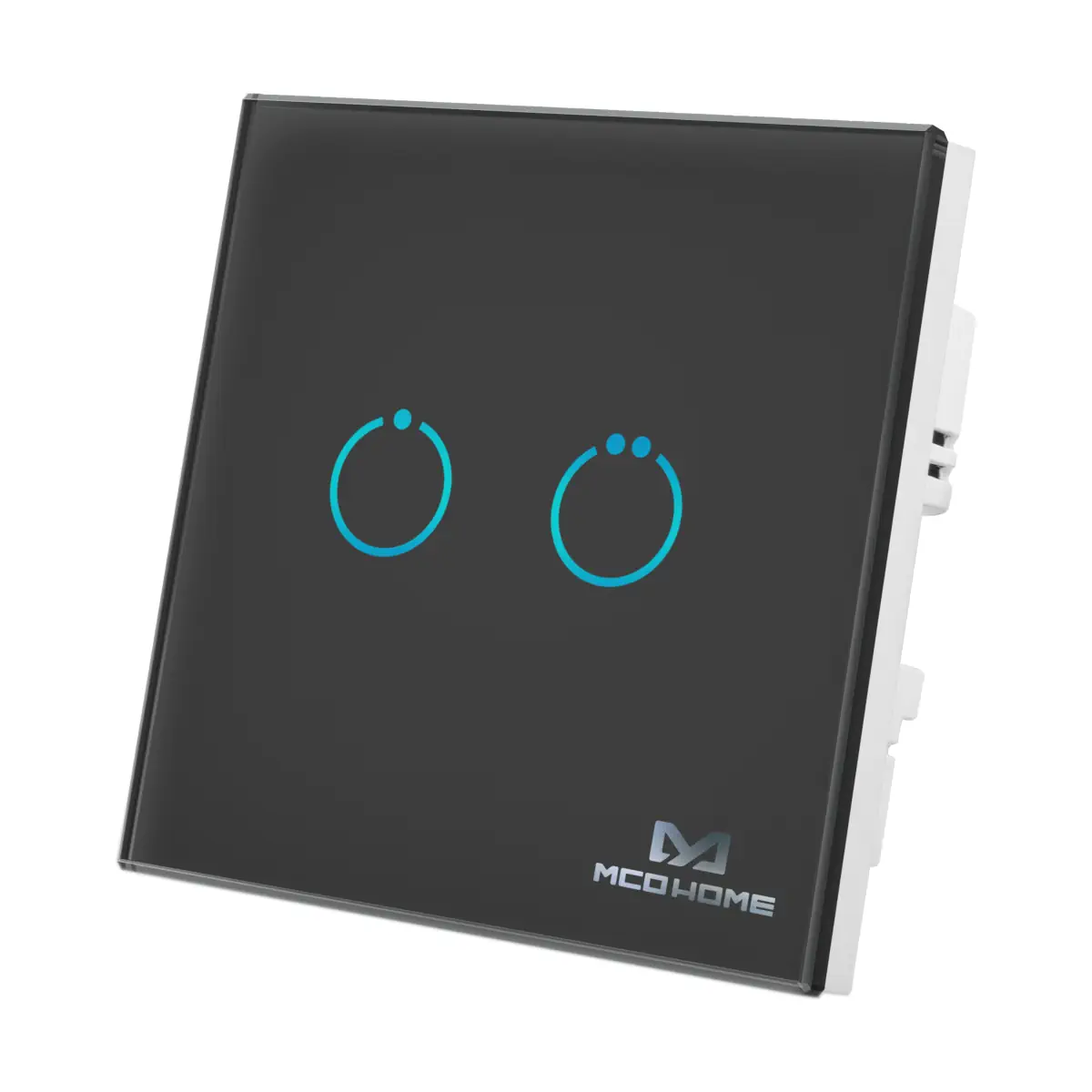

MH-S312_bk Inteligentny podwójny przełącznik dotykowy, czarny, puszka 86 mm

MH-S312_bk to ścienny, dotykowy przełącznik (Touch Panel Switch) z modułem Z‑Wave Plus, przeznaczony do sterowania odbiornikami elektrycznymi w instalacji wewnętrznej. Urządzenie obsługuje sterowanie wielokanałowe (Multi Channel), asocjacje oraz może pracować jako repeater w sieci Z‑Wave. Może być włączone i obsługiwane w sieci Z‑Wave wraz z innymi certyfikowanymi urządzeniami Z‑Wave różnych producentów.

Najważniejsze cechy

• Model: MH-S312_bk
• Seria: Touch Panel Switch 310 Series
• Technologia: Z‑Wave Plus (urządzenie może działać jako repeater w sieci Z‑Wave)
• Zasilanie: AC 85–260 V, 50/60 Hz
• Element wykonawczy: przekaźnik (Relay switch)
• Maks. obciążenie (rezystancyjne): 2 × 5 A
• Maks. obciążenie (pojemnościowe/indukcyjne): 2 × 2 A
• Zabezpieczenie nadprądowe: wymagany zewnętrzny wyłącznik nadprądowy 15 A
• Maks. moc nadawania: +3 dBm
• Częstotliwość Z‑Wave: zależna od regionu (dla Europy: 868,0–868,6 MHz oraz 869,7–870,0 MHz)
• Montaż: podtynkowy (flush-mount) w plastikowej puszce instalacyjnej z certyfikacją UL/ETL/CEC
• Minimalny rozmiar puszki: 86 × 86 × 60 mm
• Minimalna objętość puszki: 48,3 cm³

Zastosowanie

MH-S312_bk może służyć do sterowania domowymi urządzeniami elektrycznymi, np.: lampą, silnikiem, ekspresem do kawy czy telewizorem (zgodnie z dopuszczalnym obciążeniem wyjść).

Funkcje i działanie

Sterowanie lokalne i zdalne

• Sterowanie lokalne: poprzez dotykowe przyciski na panelu.
• Sterowanie z kontrolera/bramki: poprzez komendy w sieci Z‑Wave.
• Włączanie/wyłączanie: możliwe przez naciśnięcie przycisku oraz przez komendy przesłane z kontrolera/bramki.

Multi Channel (2 kanały)

• Klawisz 1 odpowiada endpointowi 1.
• Klawisz 2 odpowiada endpointowi 2.
• Obsługiwane są komendy wielokanałowe oraz asocjacje wielokanałowe (Multi Channel Association).

Obsługiwane klasy komend (Z‑Wave)

• COMMAND_CLASS_ZWAVEPLUS_INFO
• COMMAND_CLASS_ASSOCIATION
• COMMAND_CLASS_ASSOCIATION_GRP_INFO
• COMMAND_CLASS_MULTI_CHANNEL_ASSOCIATION
• COMMAND_CLASS_MULTI_CHANNEL
• COMMAND_CLASS_SWITCH_BINARY

Dodawanie i usuwanie z sieci Z‑Wave

• Inclusion (dodawanie): ustaw kontroler w tryb inclusion, następnie przytrzymaj dowolny klawisz przez 8 s lub kliknij 3 razy szybko.
• Exclusion (usuwanie): ustaw kontroler w tryb exclusion, następnie przytrzymaj dowolny klawisz przez 8 s lub kliknij 3 razy szybko.
• Po pomyślnym procesie diody sygnalizacyjne na panelu migają 4 razy (zgodnie z instrukcją urządzenia).

Sceny

• Urządzenie obsługuje funkcje związane ze сценami, w tym działanie jako Scene Response Device oraz Scene Activate Device (aktywacja scen poprzez wysyłanie komend do grup asocjacji).
• Obsługiwane są również powiadomienia Central Scene Notification podczas naciskania przycisków (wysyłane do grupy asocjacji 1, zgodnie z opisem funkcji Central Scene).

Podłączenie i montaż

• Przeznaczenie: wyłącznie do użytku wewnątrz pomieszczeń (nie stosować na zewnątrz).
• Wymagania instalacyjne: montaż podtynkowy w plastikowej puszce UL/ETL/CEC o minimalnym rozmiarze 86 × 86 × 60 mm (min. 48,3 cm³).
• Bezpieczeństwo: przed instalacją należy odłączyć zasilanie; instalację powinien wykonać wykwalifikowany elektryk.
• Długość odizolowania przewodu: 6–8 mm.
• Zaciski elektryczne: L, N, L1, L2.

Dane techniczne

• Zasilanie: AC 85–260 V, 50/60 Hz
• Technologia: Z‑Wave Plus
• Maks. moc nadawania: +3 dBm
• Częstotliwość pracy Z‑Wave: zależna od regionu (dla Europy: 868,0–868,6 MHz oraz 869,7–870,0 MHz)
• Wyjścia: 2 kanały (przekaźnik)
• Maks. obciążenie rezystancyjne: 2 × 5 A
• Maks. obciążenie pojemnościowe/indukcyjne: 2 × 2 A
• Zabezpieczenie nadprądowe: zewnętrzny wyłącznik 15 A (wymagany)
• Zgodność: deklarowana zgodność z wymaganiami Dyrektywy 2014/53/EU; oznakowanie CE oraz zgodność z WEEE (utylizacja zgodnie z przepisami)
• Gwarancja: 1‑Year Limited Warranty

Podsumowanie

MH-S312_bk to 2‑kanałowy, dotykowy przełącznik ścienny Z‑Wave Plus z przekaźnikami, zasilany w szerokim zakresie AC 85–260 V. Obsługa Multi Channel, asocjacji i praca jako repeater ułatwiają integrację z automatyką Z‑Wave, a montaż podtynkowy w standardowej puszce (min. 86 × 86 × 60 mm) pozwala na estetyczne wykończenie instalacji.
